АСУ ТП электропечей завода горного оборудования

Разработана система управления, которая позволила заменить старое оборудование системы регулирования поколения 1960-1970-х годов. АСУ ТП электропечей управляет техпроцессами двух нагревательных электропечей – закалочной и отпускной.

В составе системы – два шкафа управления и АРМ технолога оператора на базе Master SCADA 3D и нового ОРС-сервера ОВЕН.

Используемое оборудование ОВЕН:

• Программируемое реле ОВЕН ПР200 — 2 шт.
• Измеритель-регулятор ТРМ210 – 6 шт.
• ДТПS термопары из благородных металлов – 6 шт.
• Кабель для термопар ПВХ (S 2Х1,5) – 60 м.
• Блок питания с резервированием ИБП60Б – 2 шт.
• Аккумулятор 12В 7АЧ – 4 шт.
• Твердотельное реле HD-8025.LA – 6 шт.
• Радиатор охлаждения РТР037 – 6 шт.
• АС4-М преобразователь интерфейсов RS-485 USB с гальванической изоляцией – 1 шт.

Для каждого из шкафов управления настраиваются до 25 технологических процессов закалки/отпуска, выполняемых в автоматическом режиме. Во время техпроцесса контролируется и поддерживается температура в электропечи, формируются необходимые интервалы времени этапов техпроцесса, во время хода которых и по завершении подается световая и звуковая сигнализация. Шкафы имеют систему диагностики.

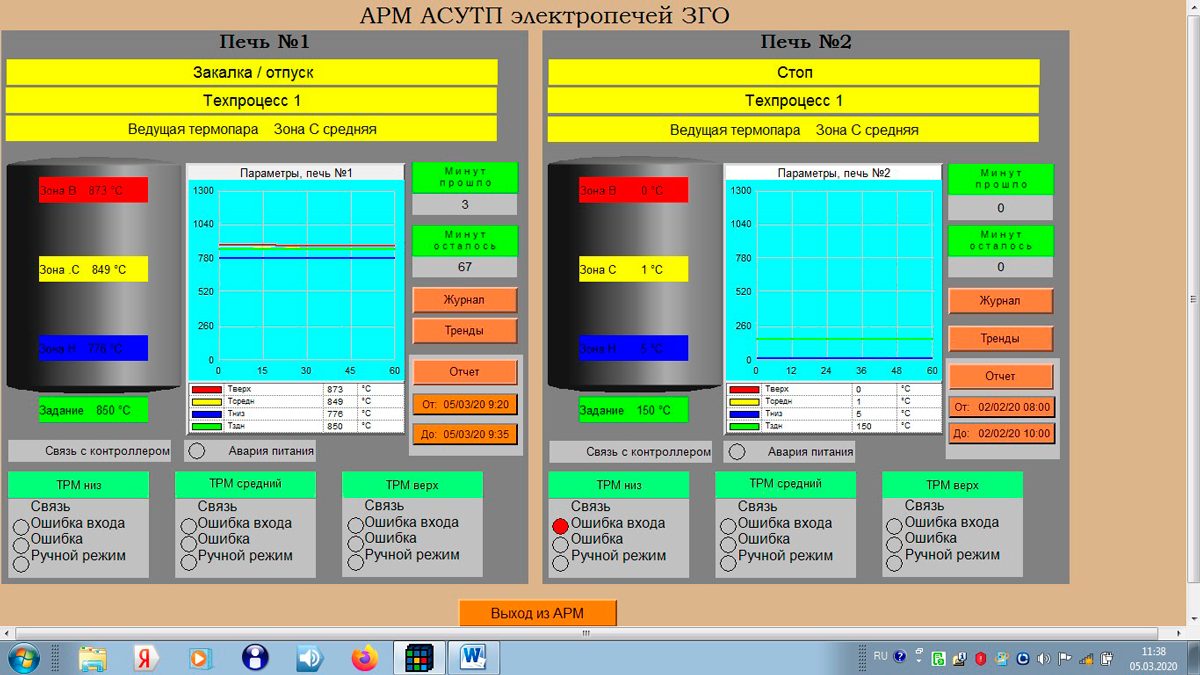

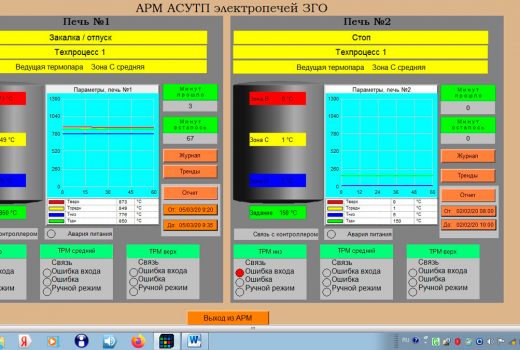

АРМ технолога-оператора отображает ход технологического процесса, позволяет анализировать его как оперативно, так и по завершении, на основании архивных данных.

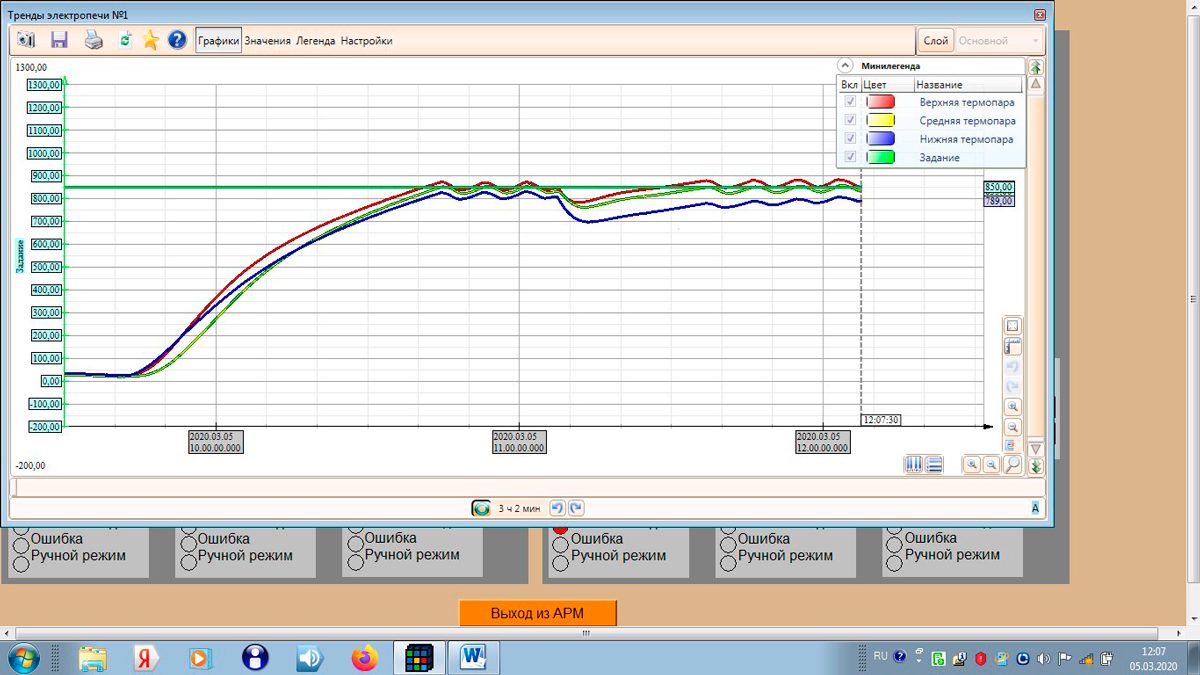

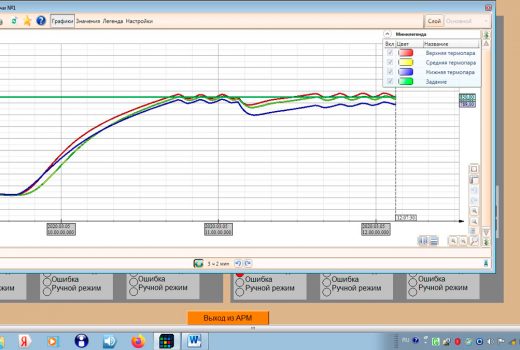

Ведутся тренды сигналов температуры по трем точкам измерения, журнал событий по состоянию техпроцесса и оборудования АСУТП, формируются отчеты по параметрам технологического процесса за заданное время.
