Автоматическая станция поддержания давления

Станция реализует следующие функции:

• Управления тремя электродвигателями насосов до 11 кВт;
• Местное/удаленное снятие блокировки (сброс) защиты и разрешение пуска электродвигателей насосов;
• Местное/удаленное включение/отключение электродвигателей насосов;
• Защита электродвигателей насосов от различных нарушений питающей электросети;
• Защита электродвигателей от токовой перегрузки хотя бы в одной из трех фаз;
• Отключение электродвигателей насосов при появлении тока утечки;
• Запрет на повторное включение электродвигателей после срабатывания защиты до снятия блокировки (сброса) защиты;
• Настройка уставок защиты, учитывающих реальную мощность и нагрузку электродвигателей насосов;

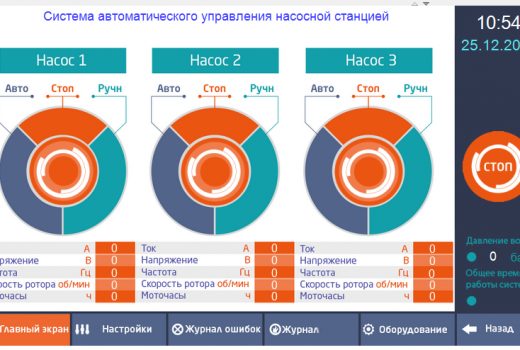

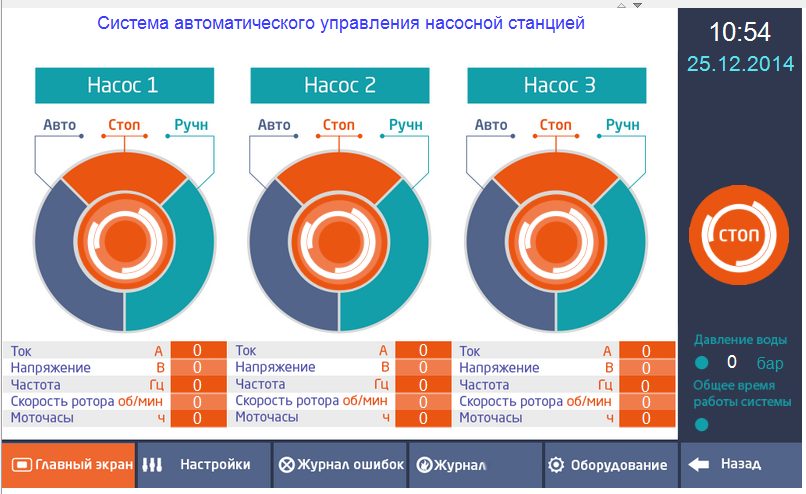

• Индикация рабочего тока электродвигателей насосов, кода защиты и др. параметров на дисплее местной панели оператора, на дисплее удаленного персонального компьютера;
• Управление уровнем воды при водоподаче или откачке (по сигналам датчиков уровня) или давлением при водоподаче (по сигналу датчика давления воды в системе);
• Защита электродвигателей насосов от снижения уровня воды ниже допустимого (защита от “сухого хода”) по сигналам от кондуктометрических датчиков;
• Защита системы управления от затопления по кондуктометрическим датчикам;
• Блок бесперебойного питания для микропроцессорных устройств и цепей управления;

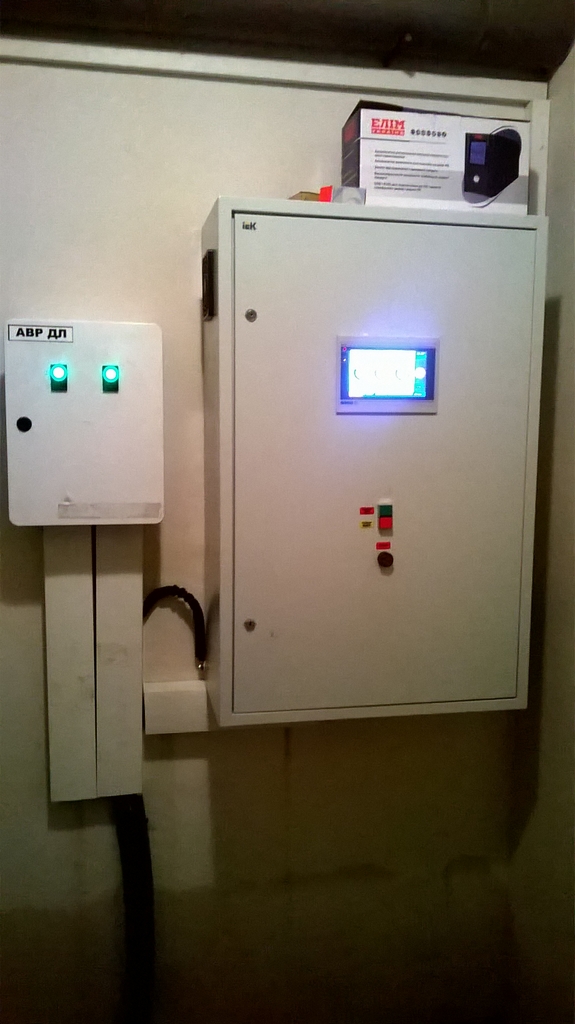

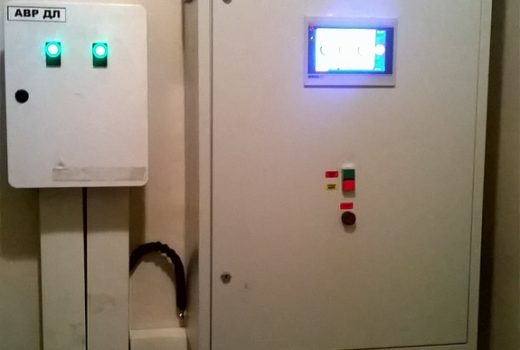

• Автоматический ввод резерва (отдельная система);
• Режимы работы: автоматический, ручной, полуавтоматический;
• Запись аварий и ошибок в журнал;

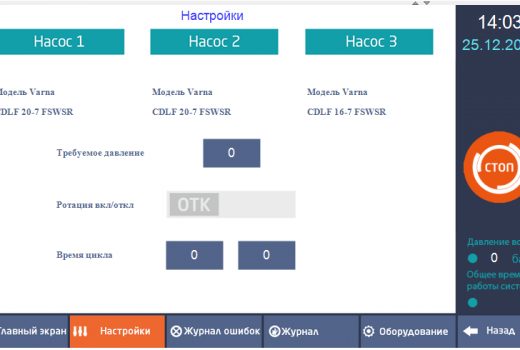

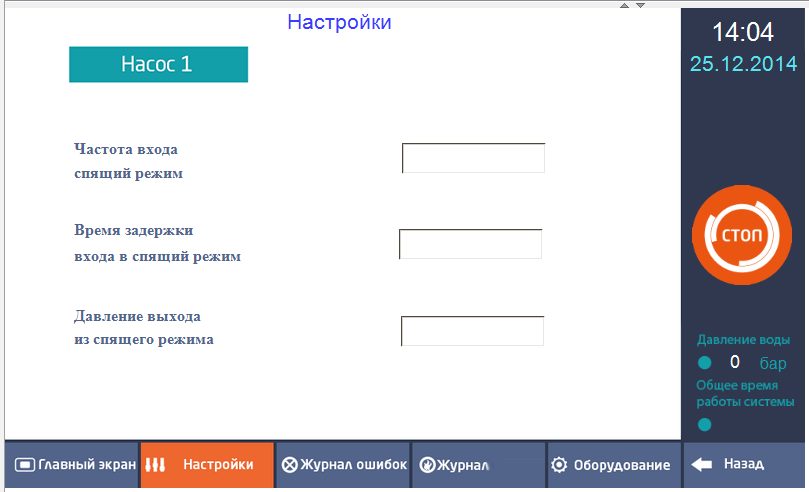

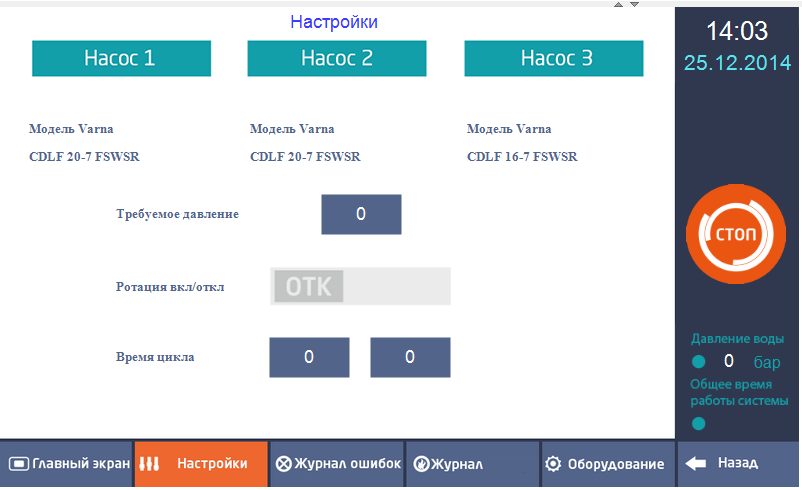

В автоматической станции поддержания давления электродвигатели насосов ранжированы по типу “основной – резервный”, после каждого цикла включения/выключения (спящий режим) меняются рангами. В автоматическом режиме всегда работает один электродвигатель насоса с возможностью включения двух других в ручном режиме. В случае аварии электродвигателя насоса, автоматически подключается резервный электродвигатель насоса, который продолжает свою работу до снижения расхода. Пока есть какая-либо неисправность в насосном агрегате, на панели оператора будет индуцироваться сигнал аварии, в центре интерактивной кнопки управления соответствующего электродвигателя насоса, и описание неисправности в правом поле панели оператора, при этом, электродвигатель насоса будет исключен из алгоритма ранжирования. При отсутствии водозабора и достижении заданного давления в системе, станция переходит в спящий режим, плавно останавливая работу электродвигателя насоса. Выход станции из спящего режима происходит при появлении разбора воды в системе. В станции предусмотрена возможность подключения одного из электродвигателей насосов, либо всех электродвигателей насосов напрямую к питающей сети. В меню настроек можно задать режимы работы станции, выбор алгоритма ранжирования и тд. При отсутствии воды в накопительных ёмкостях, станция управления остановит работу электродвигателей насосов до появления воды. В системе реализована защита от “сухого хода” и затопления помещения при помощи реле контроля уровня и кондуктометрических датчиков. Управление автоматической станцией поддержания давления осуществляется при помощи местной сенсорной панели оператора, расположенной на фронтальной панели шкафа управления, удаленного поста управления состоящего из персонального компьютера и SCADA-программного обеспечения. В системе также предусмотрен удаленный пульт оператора со звуко-светосигнализирующими индикаторами, для оповещения о аварийных ситуациях.
