Автоматизация двух котлов ДКВр-10-13ГМ

Система автоматизации разработана для двух паровых котлов ДКВр-10-13ГМ (топливо – природный газ).

Система представляет собой комплекс технических средств, включающий:

• первичные преобразователи для измерения и контроля технологических параметров;

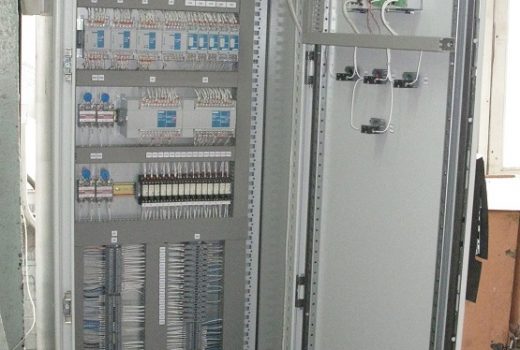

• щит управления котлом, на лицевой панели которого установлены: панельный программируемый логический контроллер ОВЕН СПК207, реализующий вывод оперативной информации и ввод команд управления оборудованием;
• щиты управления дымососом и вентилятором. Управление ТДМ осуществляется при помощи преобразователей частоты ATV212.

Управление технологическим процессом происходит как со щитов управления котлами, так и с АРМ оператора. Автоматизированное рабочее место (АРМ) оператора котельной предназначается для контроля и управления двумя паровыми котлами ДКВР 10-13ГМ и охватывает управление как теплотехническим, так и электротехническим оборудованием.

АРМ обеспечивает выполнение следующих функций

• сбор, обработку, отображение и регистрацию информации о технологическом процессе и технологическом оборудовании котельной;
• распознавание, сигнализацию и регистрацию аварийных ситуаций, отклонений процесса от заданных пределов, отказов технологического оборудования;
• представление информации о технологическом процессе и состоянии оборудования в виде мнемосхем общего вида и отдельных участков с индикацией на них значений технологических параметров, их отклонений;
• регистрацию контролируемых параметров и событий и автоматическое архивирование их в базе данных;
• предоставление информации из базы данных в виде трендов, таблиц, диаграмм;
• ведение оперативной документации (журналов, отчетов, рапортов), формирование сменных и суточных ведомостей;
• дистанционное управление оборудованием котельной с рабочего места оператора с использованием средств операторского интерфейса;
• автоматическую регистрацию действий оператора;
• проверку достоверности измерительных каналов и исполнения управляющих воздействий;
• диагностику состояния технических средств системы, локализацию, сигнализацию и регистрацию отказов оборудования системы.

Примечание от компании ОВЕН. В настоящее время сенсорный панельный контроллер СПК207 снят с производства. Рекомендуем в ваших проектах использовать новую линейку сенсорных панельных контроллеров с Ethernet ОВЕН СПК1хх.
