Автоматизация и диспетчеризация котельной 18МВт

Задача

Автоматизация и диспетчеризация котельной, оборудованной  4 котлами  Viesmann с горелками Elco (в том числе 2 комбинированные горелки).

Используемое оборудование:

• Scada система – MasterScada,
• Контроллер для диспетчеризации – ПЛК110 (ОВЕН),
• Модули вводавывода:
• 4*МВ110-8А, 4*МВ110-16д (ОВЕН),
• Панель оператора – СП270 (ОВЕН),
• Контроллер управления ГВС – ПЛК73 (ОВЕН),
• Преобразователь частоты Altivar 312 (Schneider Electric),
• Контроллер управления сетевыми насосами – ПЛК160 (ОВЕН),
• Преобразователь частоты Altivar 61 (Schneider Electric).

Решение:

• Система управления котлами и котловым контуром:
  • Система построена на контроллерах управления Vitotronic.

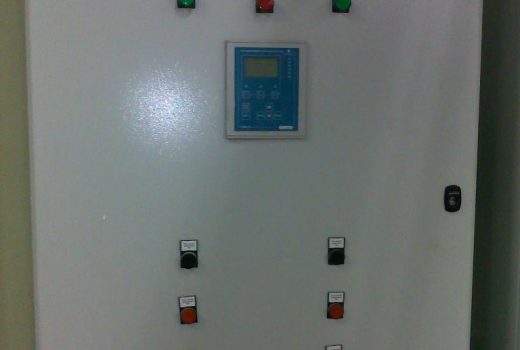

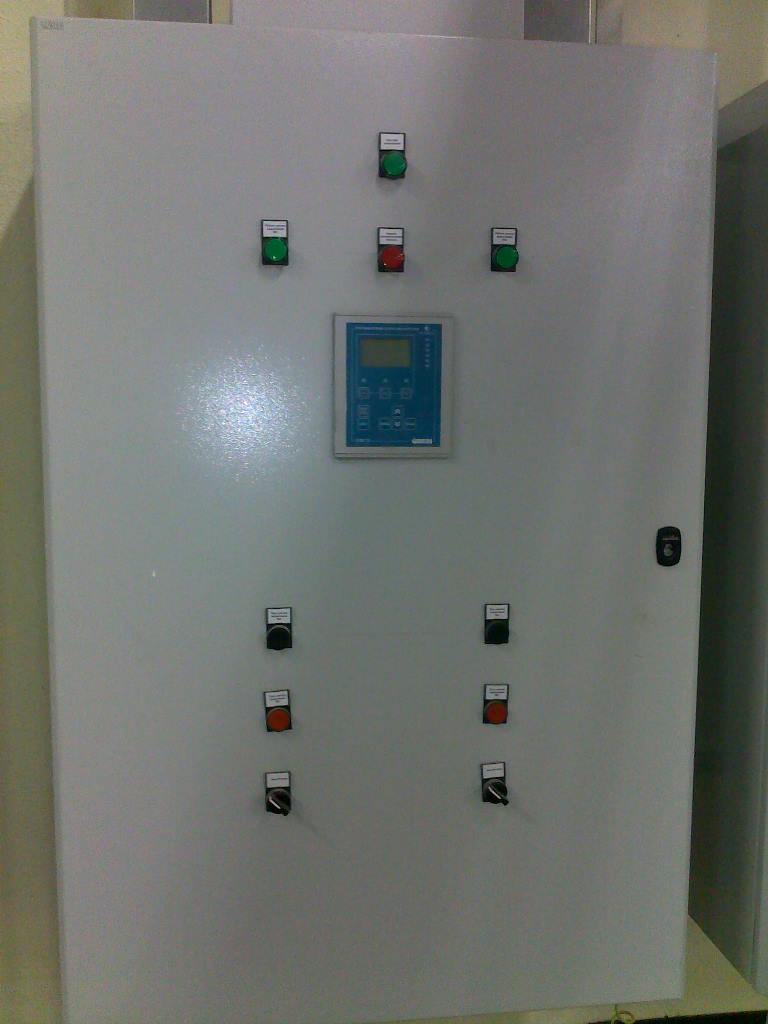

• Система управления насосами ГВС (2*7.5kW):
  • Система построена на контроллере ПЛК73, основной задачей которого является поддержание давления в подающем трубопроводе ГВС посредством 2х насосов, управляемых с помощью одного частотного преобразователя  (Altivar 312).
  • Контроллер позволяет плавно регулировать частоту вращения насосов, учитывать наработку каждого насоса, осуществляет ротацию ведущего насоса в заданное время и позволяет при недостатке мощности одного насоса управлять двумя насосами в каскаде (плавный набор мощности одного из насосов до 50Hz и перевод этого насоса на прямой пускатель, с последующим разгоном второго насоса от ПЧ).
• Система управления сетевыми насосам (4*22kW):
  • Система построена на контроллере ПЛК160, основной задачей которого является поддержание давления в подающем трубопроводе посредством 4х насосов, управляемых с помощью одного частотного преобразователя (Altivar 61).
  • Контроллер позволяет плавно регулировать частоту вращения насосов, учитывать наработку каждого насоса и наличие резервного насоса (каждый последующий подключаемый насос имеет наименьшую наработку), осуществляет ротацию ведущего насоса в заданное время и позволяет при недостатке мощности одного насоса управлять насосами в каскаде (плавный набор мощности одного из насосов до 50Hz и перевод этого насоса на прямой пускатель, с последующим разгоном следующего насоса от ПЧ).

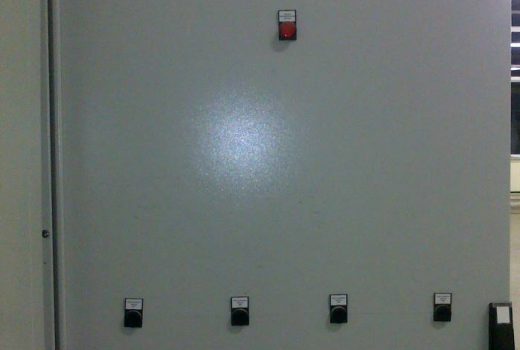

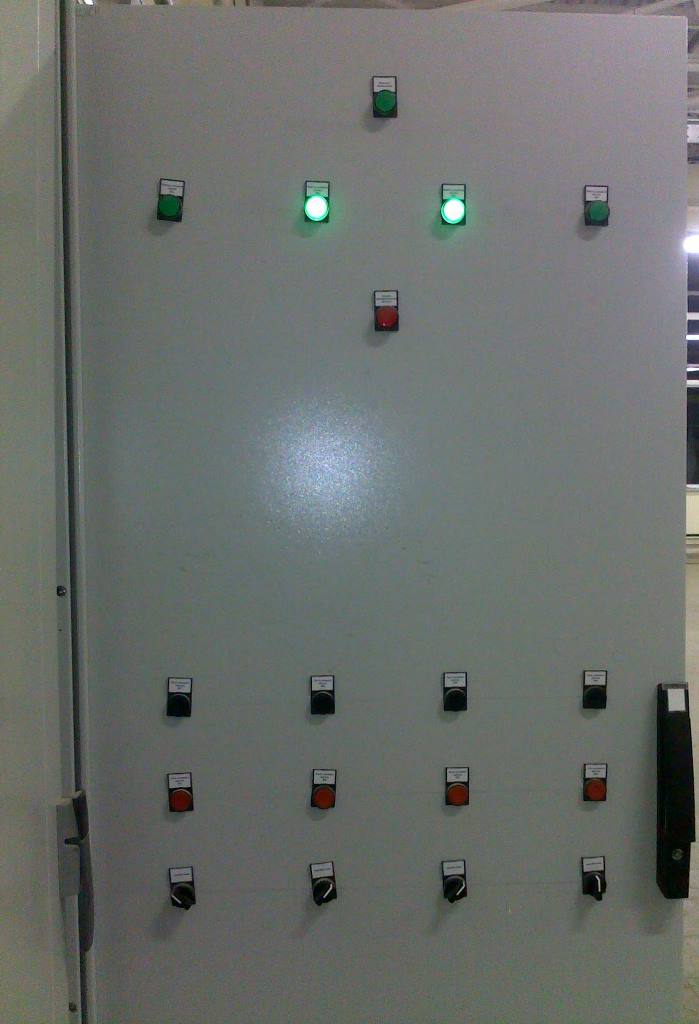

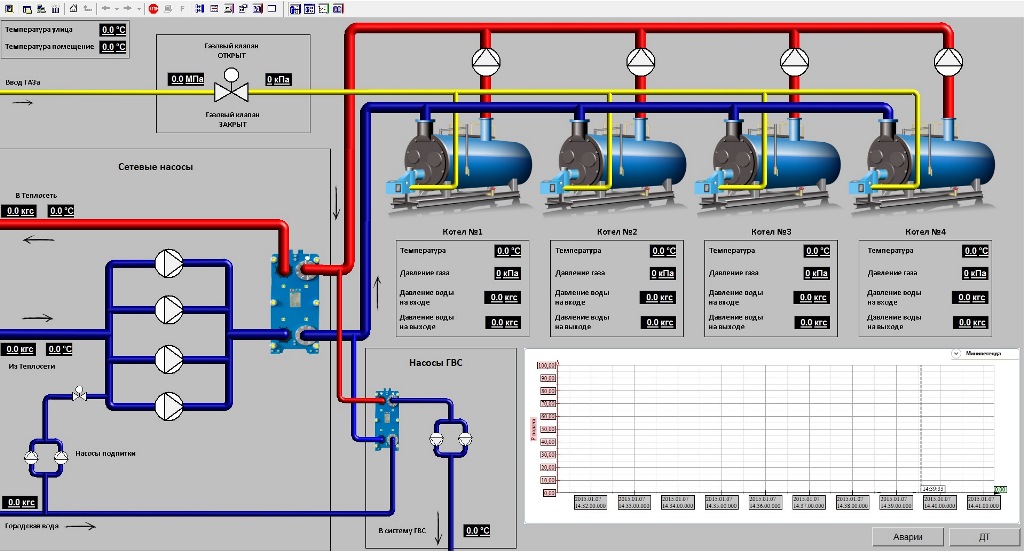

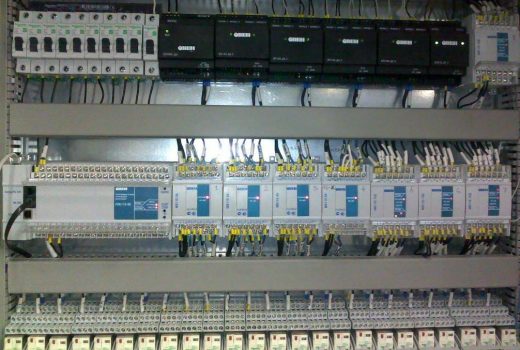

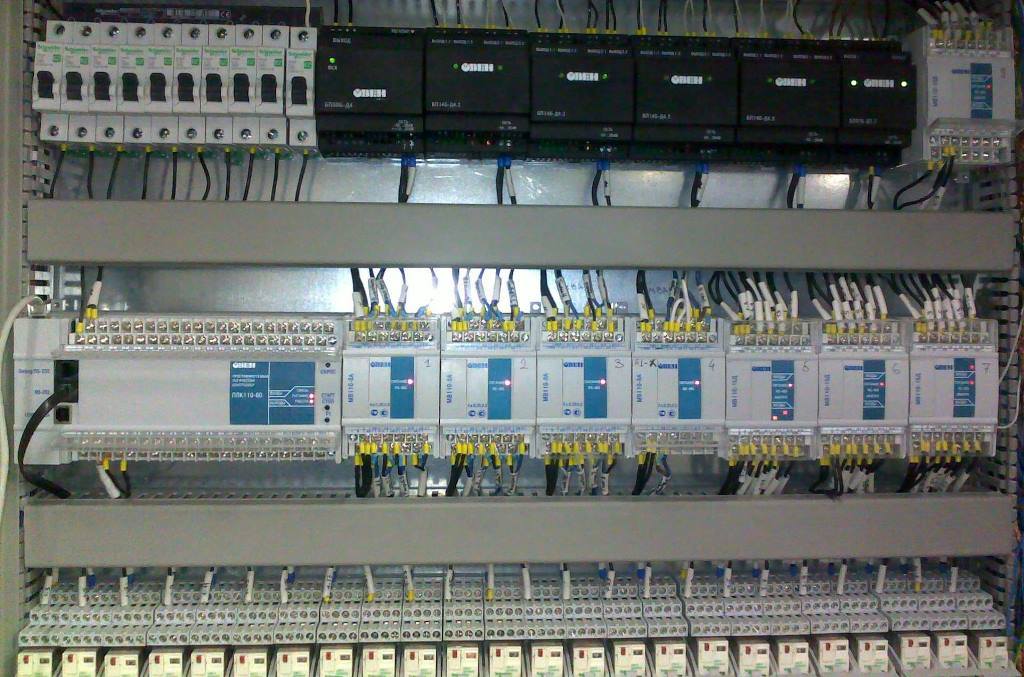

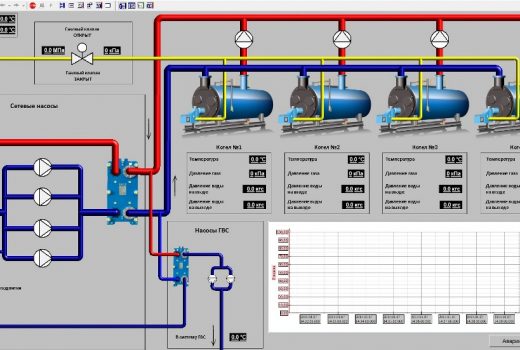

• Система диспетчеризации:
  • Система построена на контроллере ПЛК110, панеле оператора СП270 и Scada системе MasterScada.
  • Система собирает параметры котельной с датчиков и отображает их на 2х устройствах – панель оператора и персональный компьютер. Все аварийные параметры архивируются и доступны для просмотра с указанием времени наступления события и его квитирования. Так же на компьютере доступны архивы всех измеряемых параметров и просмотре их на тренде (с построением необходимых графиков)

Итоги

Решение позволило осуществить регулирование давления воды в контурах сетевой воды и ГВС с равномерным износом оборудования (учет наработки насосов и алгоритм запуска насосов) и экономией электроэнергии (использование частотных преобразователей). Информация выводимая на панель оператора позволяет персоналу контролировать все параметры котельной, Scada система позволяет получать доступ к параметрам удаленно и предоставляет возможность объединения всех существующих объектов предприятия в единый диспетчерский центр с возможностью просмотра, частичного управления и архивирования всех измеряемых параметров.
