Автоматизация и диспетчеризация котельной и двух ИТП

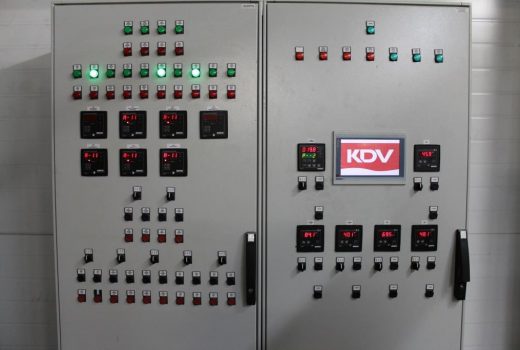

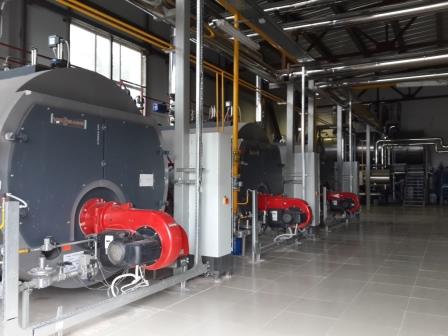

Автоматизация и диспетчеризация котельной, оборудованной 3 паровыми котлами и 3 водогрейными котлами Viesmann и двух ИТП.

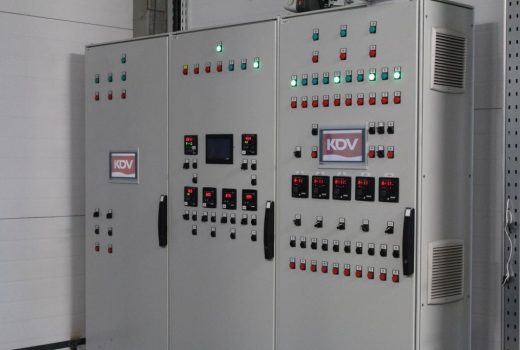

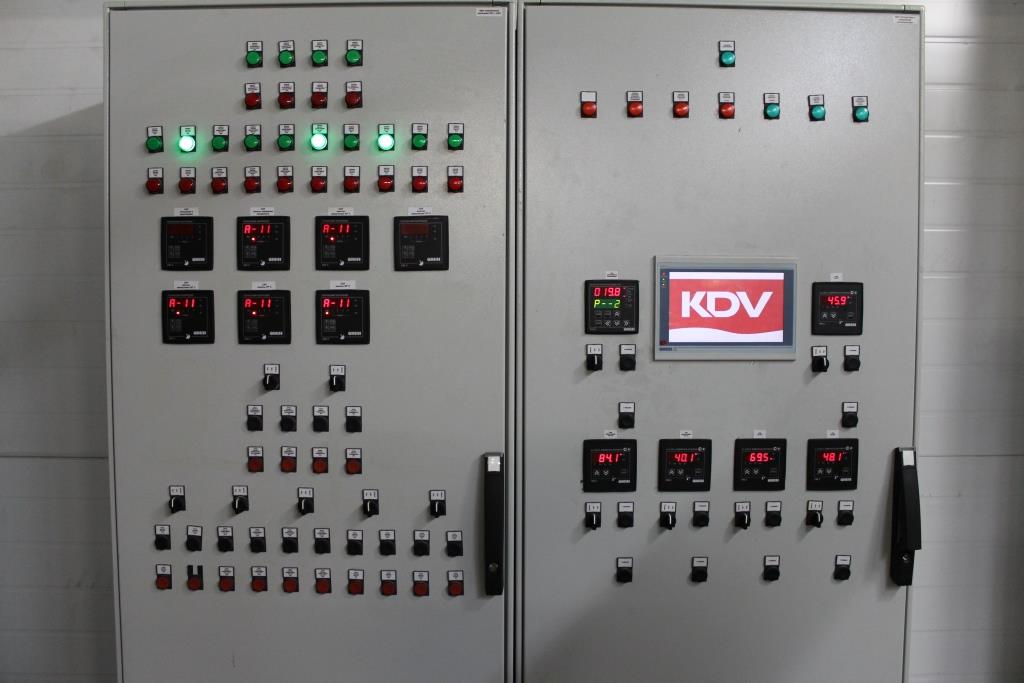

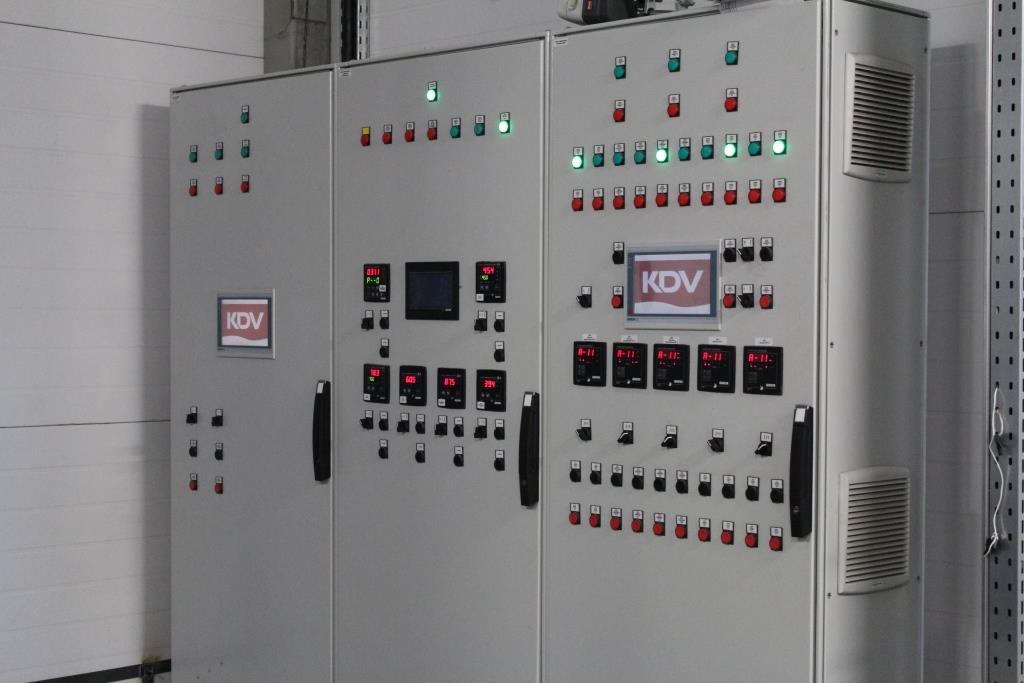

Используемое оборудование в котельной:

• Scada система — MasterScada,
• Контроллер для диспетчеризации — ПЛК110 (ОВЕН),
• Модули вводавывода:
• 7*МВ110-8А, 4*МВ110-16д , 2*МУ110-16Р(ОВЕН),

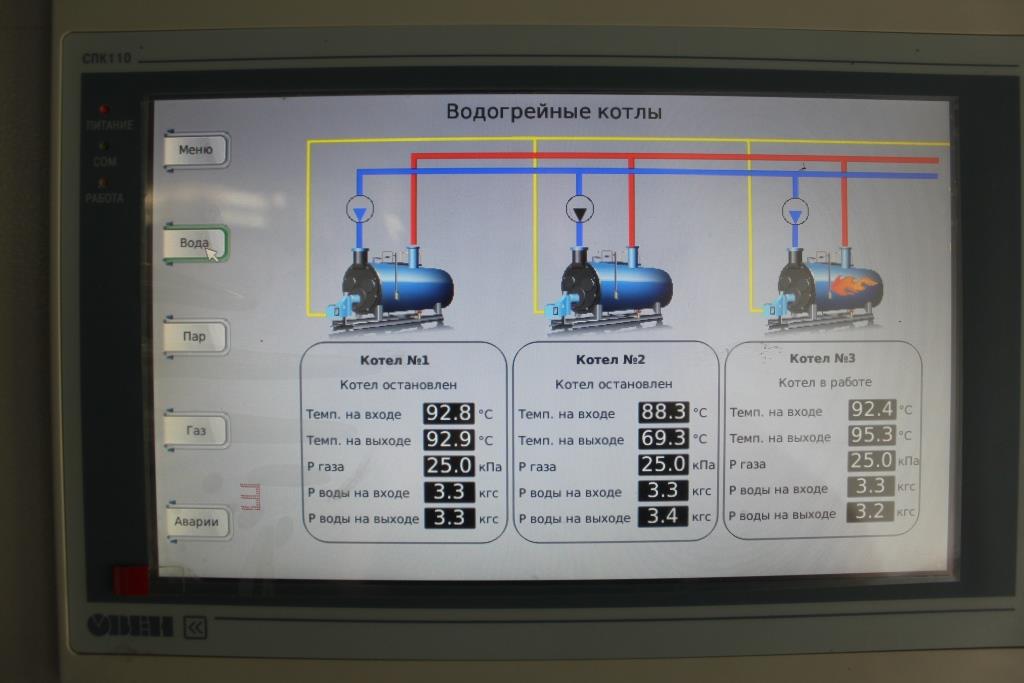

• Панель оператора — СПК110 (ОВЕН),

Используемое оборудование в ИТП1:

Управление контуром отопления и вентиляции:

• Панельный контроллер СПК110  (ОВЕН),
• Модули вводавывода:
• МВ110-2А,МК110-8Д4Р(ОВЕН),
• Преобразователь частоты Altivar 61 (Schneider Electric).
• Устройство плавного пуска 2*Altistart 22

Управление температурой подающих контуров ГВС:

• Контроллер  — ПЛК110 (ОВЕН),

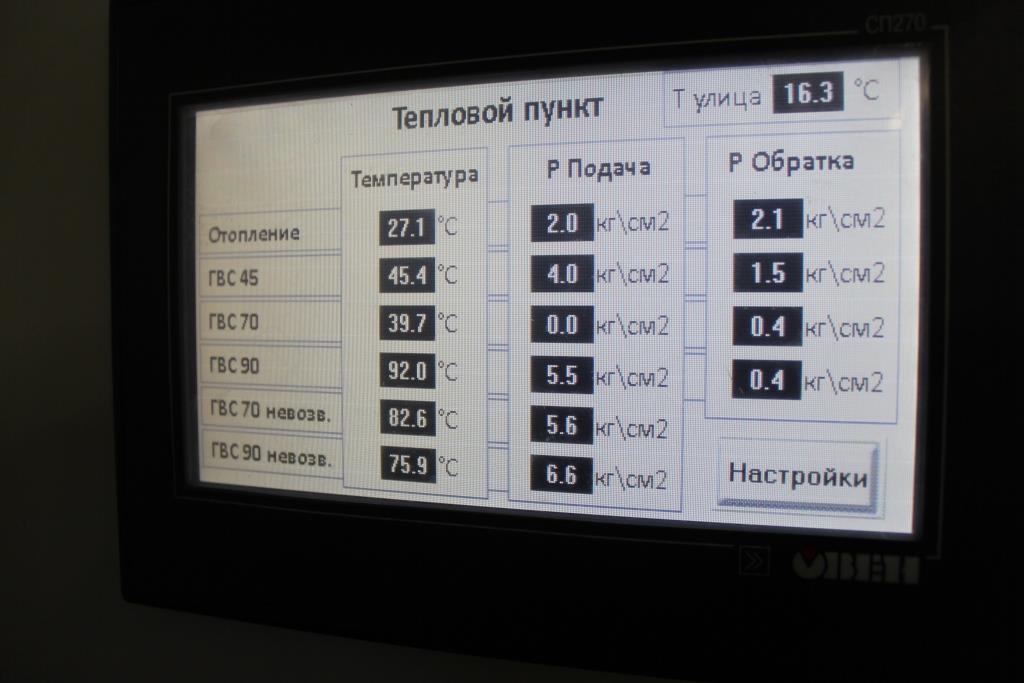

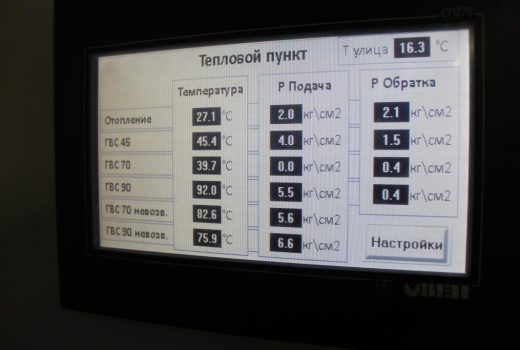

• Панель оператора — СП270,
• Модули вводавывода:
• 3*МВ110-8А(ОВЕН),

Управление насосами контуров ГВС:

• Панельный контроллер СПК110  (ОВЕН),
• Модули вводавывода:
• 2*МВ110-16Д, МУ110-16Р, МВ110-2А, МК110-8Д4Р(ОВЕН),
• Преобразователь частоты Altivar 61 (Schneider Electric).

Решение

1. Система управления котлами и котловым контуром:
   • Система построена на контроллерах управления Vitotronic.

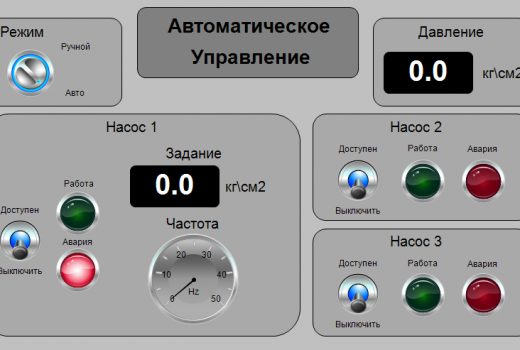

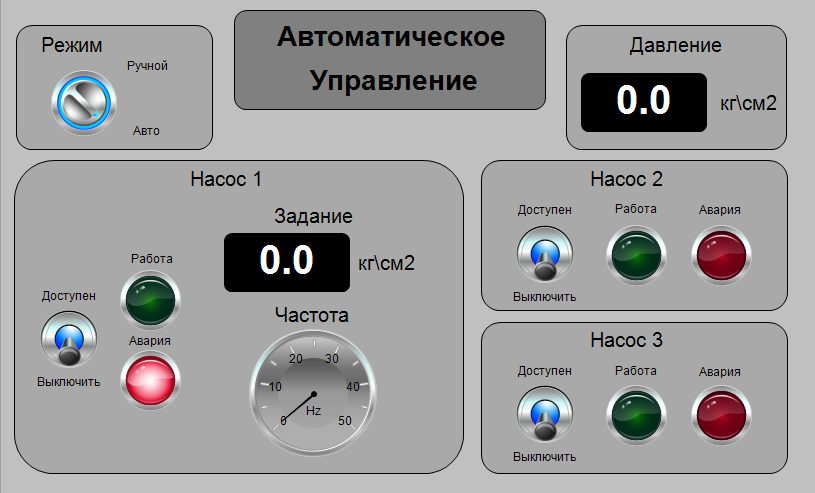

2. Система управления насосами контура отопления и вентиляции
   • Система построена на контроллере СПК110, основной задачей которого является поддержание давления в подающем трубопроводе ГВС посредством 3х насосов, управляемых с помощью одного частотного преобразователя  (Altivar 61).
   • Контроллер позволяет плавно регулировать частоту вращения насосов (связь с ПЧ осуществляется посредством RS485), учитывать наработку каждого насоса, осуществляет ротацию ведущего насоса в заданное время и позволяет при недостатке  мощности одного насоса управлять тремя насосами в каскаде (плавный набор мощности одного из насосов до 50Hz и перевод этого насоса на прямой пускатель, с последующим разгоном второго насоса от ПЧ).
3. Система регулирования температуры в контурах ГВС:
   • Система построена на контроллере ПЛК110, основной задачей которого является поддержание температуры в подающем трубопроводе посредством трехходовых клапанов .
   • Контроллер позволяет быстро выходить на уставку (задается с панели оператора), учитывает температуру на улице (график зависимости) и учитывает температуру воды в обратном трубопроводе.

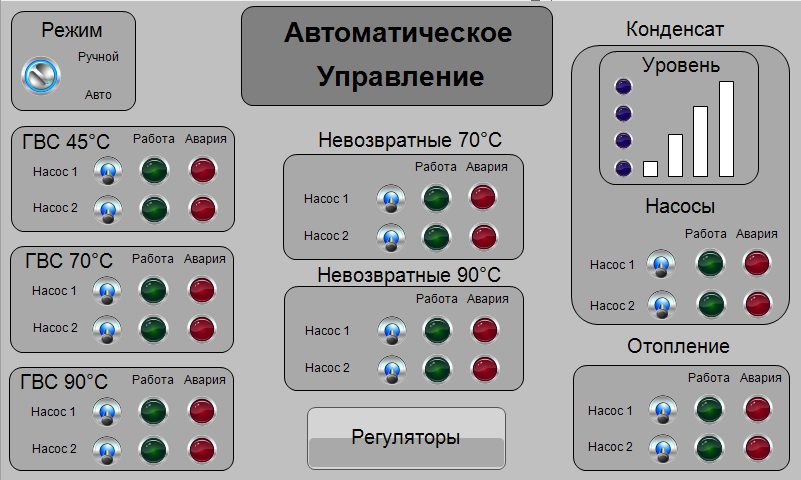

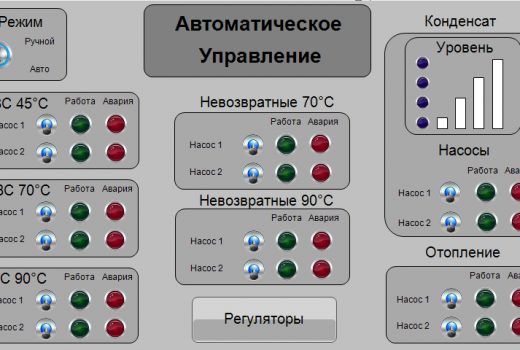

4. Система управления насосами контуров ГВС:
   • Система построена на контроллере СПК110, основной задачей которого является управление парными насосами в контурах ГВС и поддержания уровня в баке конденсата посредством 3х насосов, управляемых с помощью одного частотного преобразователя  (Altivar 61).
   • Контроллер осуществляет переключение насосов по заданному таймеру, учитывает датчики перепада давления воды, состояния работающих насосов и тепловых реле и выводит всю информацию на дисплей.
   • Контроллер позволяет плавно регулировать частоту вращения насосов конденсата (связь с ПЧ осуществляется посредством RS485), учитывать наработку каждого насоса, осуществляет ротацию ведущего насоса в заданное время и позволяет при  недостатке мощности одного насоса управлять тремя насосами в каскаде (плавный набор мощности одного из насосов до 50Hz и перевод этого насоса на прямой пускатель, с последующим разгоном второго насоса от ПЧ).
5. Система диспетчеризации:
   • Система построена на контроллере ПЛК110, СПК110 и Scada-системе MasterScada.

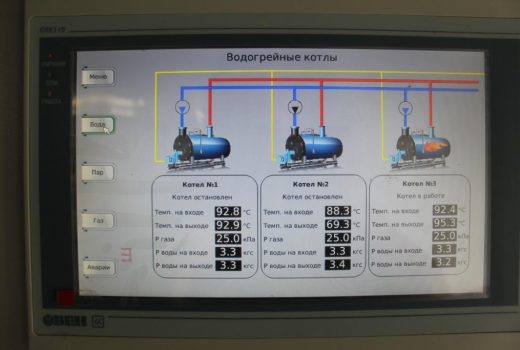

   • Система собирает параметры с датчиков, установленных в котельной , ИТП1 и ИТП2 и отображает их на 2х устройствах — панель оператора и персональный компьютер. Все аварийные параметры архивируются и доступны для просмотра с указанием времени наступления события и его квитирования. Так же на компьютере доступны архивы всех измеряемых параметров и просмотре их на тренде (с построением необходимых графиков)

Итоги

Решение осуществляет регулирование давления воды в контурах отопления и вентиляции и в системе поддержания уровня конденсата с равномерным износом оборудования (учет наработки насосов и алгоритм запуска насосов) и экономией электроэнергии (использование частотных преобразователей), управляет насосами контуров ГВС в режиме чередования насосов и учета наработки, осуществляет подогрев воды ГВС с заданными параметрами  Информация выводимая на панель оператора позволяет персоналу контролировать все параметры котельной и ИТП как локально, так и удаленно, Scada система позволяет получать доступ к параметрам удаленно и объединяет объекты предприятия в единый диспетчерский центр с возможностью просмотра, частичного управления и архивирования всех измеряемых параметров.
