В январе 2013 года произведена сдача работ по автоматизации водогрейной котельной.
Задача автоматизации
Разработка автоматизированной системы водогрейной котельной мощностью 5 МВт имеющей в своем составе 3 котла.
Ключевые характеристики системы, программно-аппаратные средства:

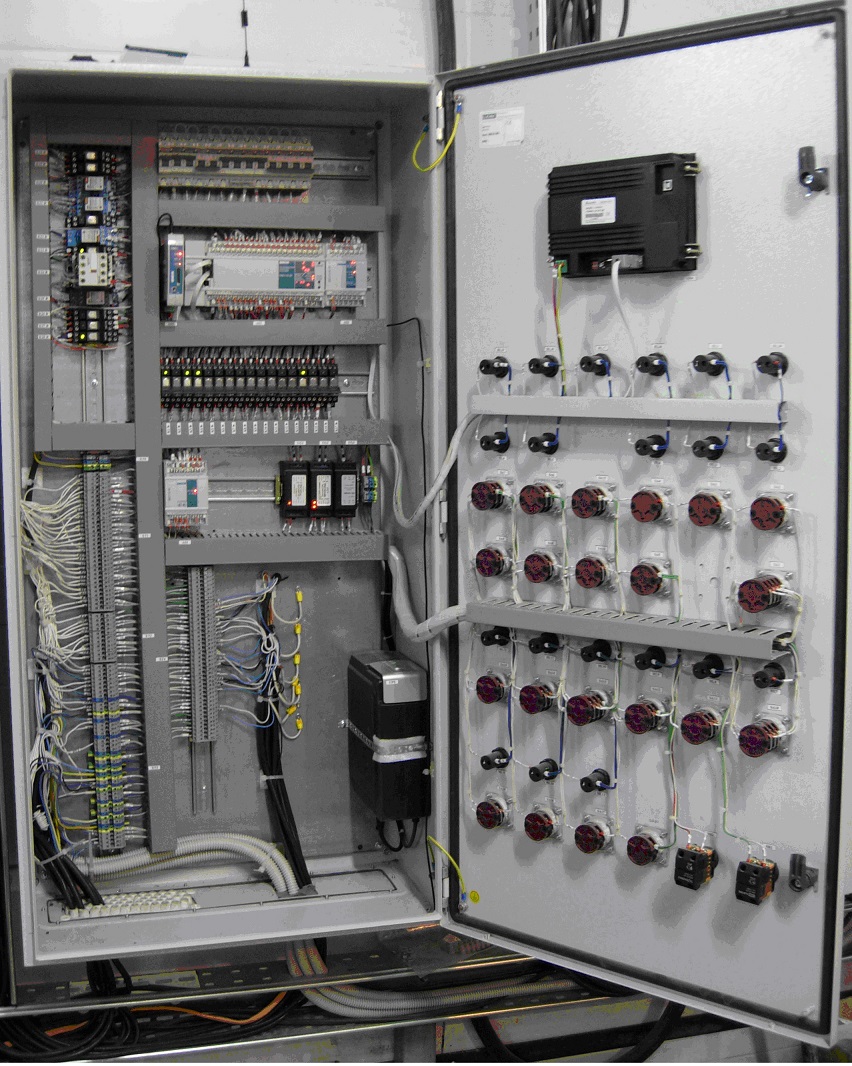

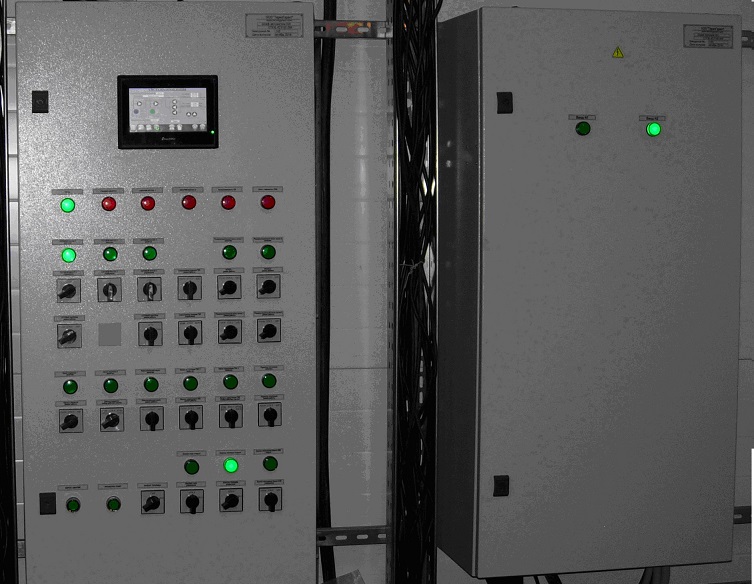

— система управления создана на базе программируемых реле компании ОВЕН;
— аппаратные средства системы включают программируемые реле ПР-110 (7 шт.), модулей аналогового ввода ОВЕН МВА-8 (4 шт.), ТРМ32 (1 шт.);
— для реализации верхнего уровня был применен SCADA пакет компании ИнСАТ MasterSCADA;
— для связи SCADA с модулями применен OPC-сервер для работы с интерфейсом RS-485 и протоколом Modbus;
— осуществляется передача 77 сигналов;
— для передачи данных используются сети стандарта RS-485 общей протяженностью 20 м.
Результаты внедрения АСУ ТП котельной

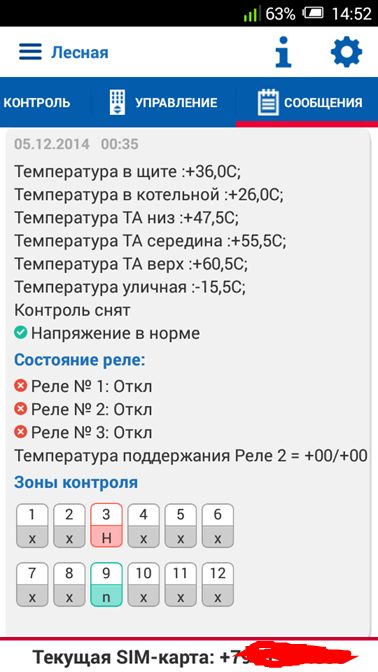

— оперативное оповещение оператора о аварийных и предаварийных ситуациях;
— архивирование системы сообщений и действий обслуживающего персонала;

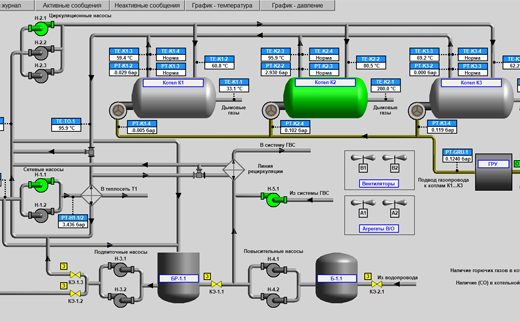

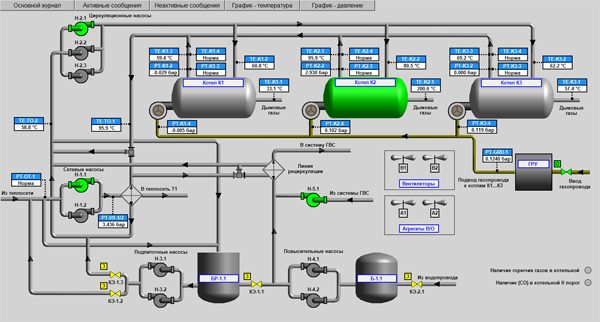

— наглядное отображение трендов ключевых параметров;
