Автоматизация котла с шурующей планкой, вихревой топкой КВ5,0-100ШпВТ

1. Система автоматизации обеспечивает управление оборудованием котельной ячейки, включающей:

—  котел водогрейный КВ;

—  топку с питателем и выгружателем шлака;

—  вентилятор;

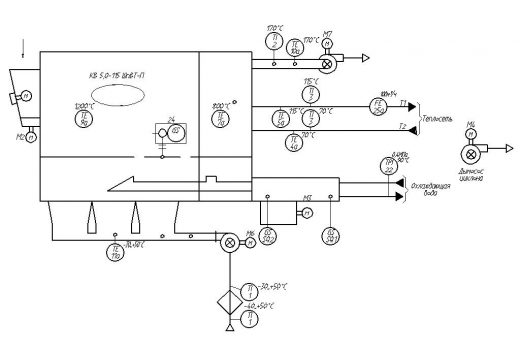

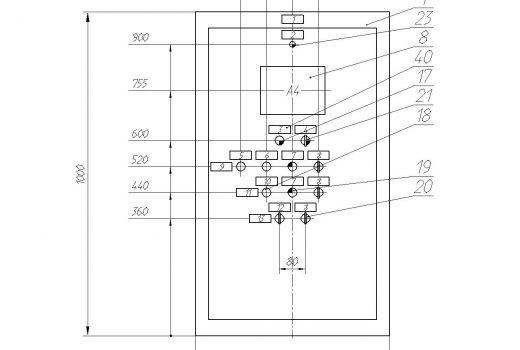

—  дымосос.

2. Система автоматизации (СА) представляет собой локальную систему управления с применением контроллера ОВЕН ПЛК.
3. ОВЕН ПЛК вырабатывает сигналы управления и производит контроль сигналов датчиков аварийных параметров котла и состояния тягодутьевых машин. При выходе любого из контролируемых параметров котла за пределы допуска, ПЛК фиксирует возникновение аварийной ситуации, переключает автоматику котла в состояние «АВАРИЯ» и запоминает первопричину аварии.
4. СА предусматривает автоматическое регулирование следующих параметров:

— разрежение в топке котла;

— напор воздуха после вентилятора;

— температура воды на выходе из котла.

Регулирование температуры на выходе из котла производится режимом горения топлива в топке.

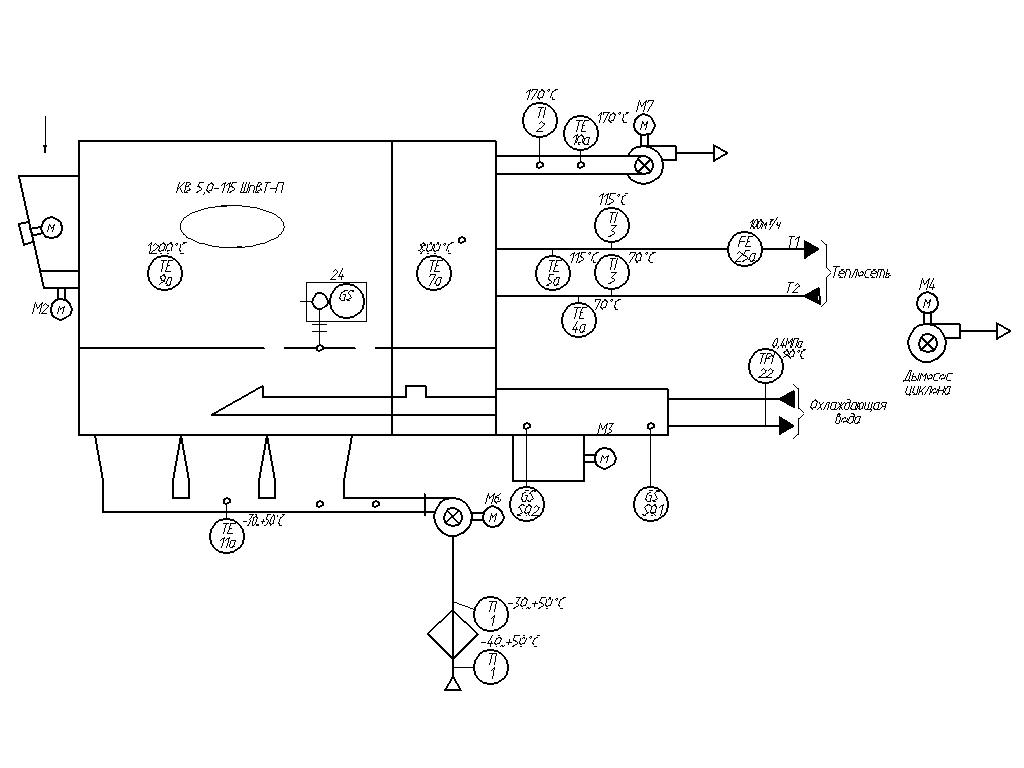

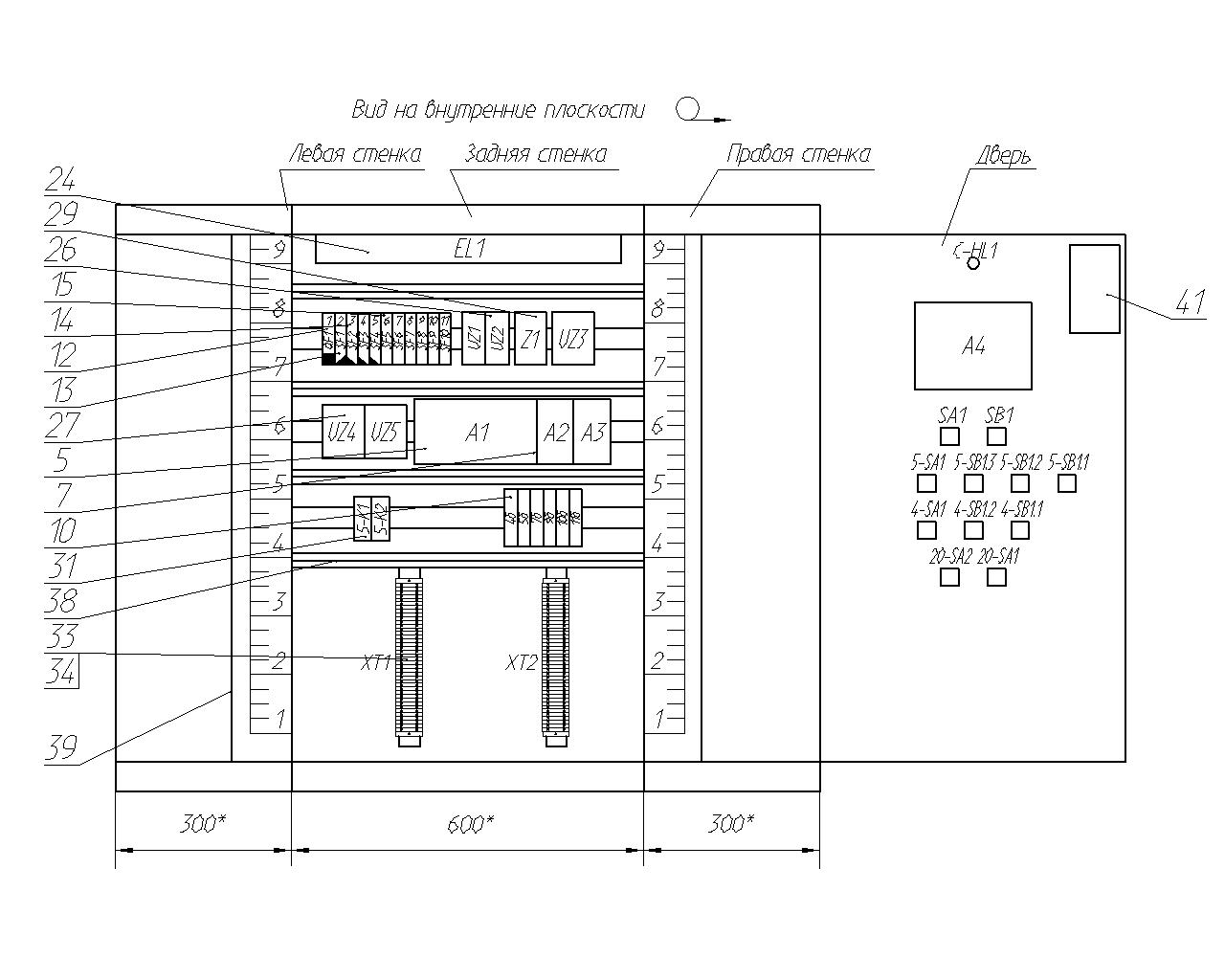

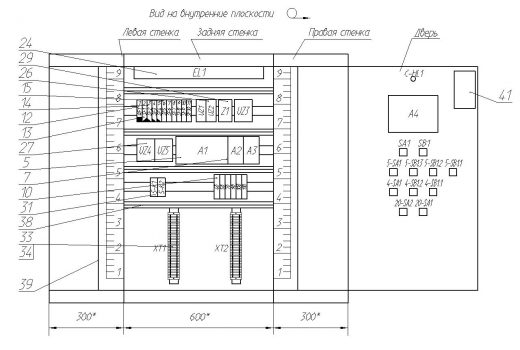

5. В целом СА состоит из щита управления котлом ЩУК, датчиков и исполнительных устройств. ОВЕН ПЛК и сенсорная панель управления встраивается в ЩУК и являются его составной частью.
