Автоматизация крышной котельной

Задача

Автоматизация крышной котельной с 8 котлами  Pegasus Ferolli, 3 контурами отопления и контуром ГВС.

Используемое оборудование:

• Контроллер – ПЛК 110-60 (ОВЕН)

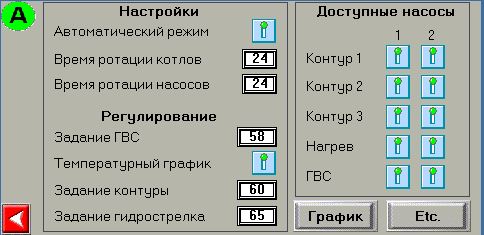

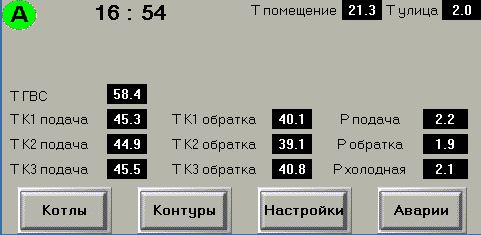

• Панель оператора – СП270 (ОВЕН)
• Модули вводавывода:
• Модуль ввода аналоговых сигналов МВ110-8А – 3шт,
• Модуль ввода дискретных сигналов МВ110-16Д – 3 шт,
• Модуль дискретного вывода МУ110-16Р (ОВЕН).

Решение:

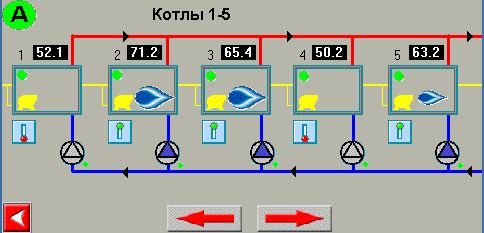

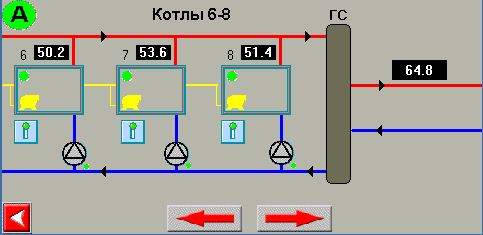

• Алгоритм каскадного управления розжигом котлов (используя раздельно обе ступени горения котла.
• Алгоритм ротации ведущего котла в каскаде.
• Алгоритм управления и ротации насосов, используемых в системе.

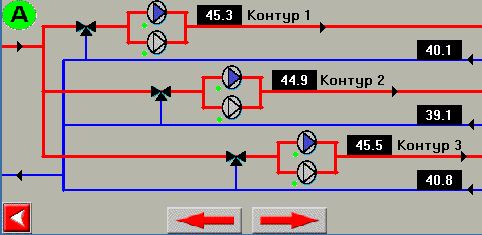

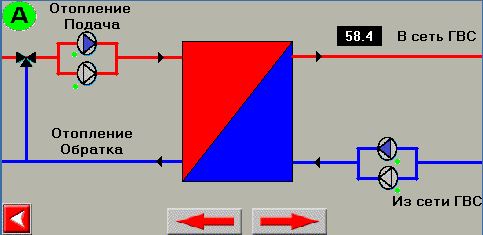

• Алгоритм регулирования температуры воды в контурах отопления и ГВС.
• Алгоритмы безопасности и аварийных ситуаций.

Итоги

Решение позволило управлять горелками котла ступенчато, в зависимости от наружней температуры и потребностей системы. Внедрение всех алгоритмов позволило снизить расход газа данной котельной, а так же продлить срок службы котлов и насосного оборудования. На котельной установлен GSM модем, что позволяет удаленно получать данные и выводить их в Scada систему.
