Автоматизация общеобменной вентиляции и холодоцентра ТЦ «Гавань»

В целях обеспечения торгового центра комфортным микроклиматом предусмотрена автоматизация общеобменной вентиляции и холодоцентра.

Автоматизация выполнена на базе программируемых контроллеров ОВЕН ПЛК110 и модулей ОВЕН МВ110-224.8А, МУ110-224.6У, МВ110-224.16Д, МУ110-224.8Р, обеспечивающих программное управление технологическими процессами, контроль и регулирование технологических параметров, защиту оборудования от аварийных режимов.

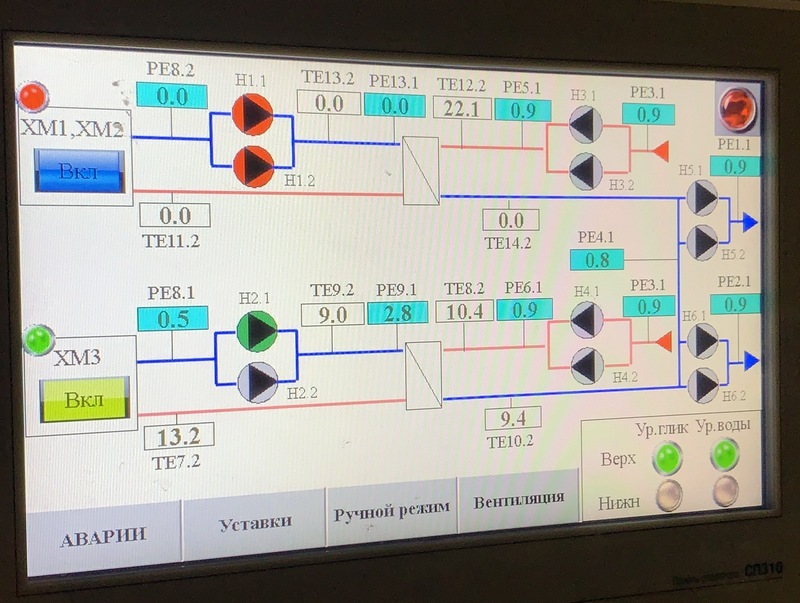

Система холодоснабжения состоит из двух производительных чиллеров с воздушным охлаждением конденсаторов, а также холодильного центра. Холодильный центр содержит ряд теплообменников для разграничения уличного контура с теплоносителем этиленгликоль и внутреннего водяного, а также насосных групп. Алгоритмы, запрограммированные в ПЛК, позволяют в автоматическом режиме и в корректной последовательности производить запуск и останов системы (запуск циркуляционных насосов гликолевого и водяного контуров с контролем по датчикам перепада давления, последующий сигнал на запуск чиллеров; останов чиллеров, последующий останов циркуляционных насосов с установленной задержкой).

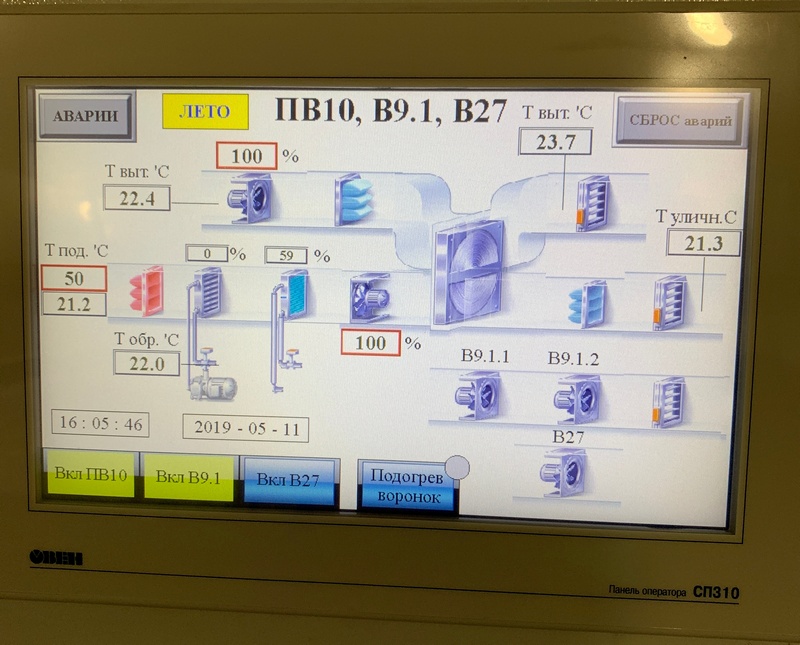

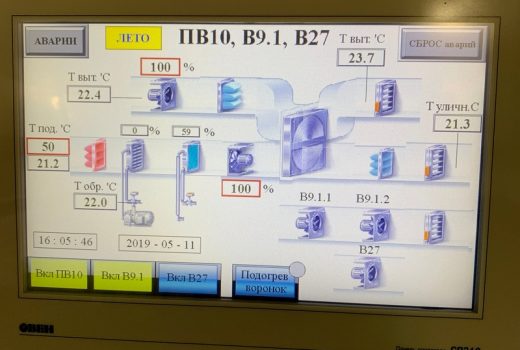

Система общеобменной вентиляции состоит из приточных и вытяжных установок. Приточные установки снабжены водяными контурами подогрева и охлаждения. ПИД регуляторы, запрограммированные в ПЛК, обеспечивают постоянство температуры приточного воздуха по уставке посредством регулирования запорно-регулирующих клапанов выше описанных контуров. По датчикм температуры обратного теплоносителя и термостату в ПЛК обеспечена защита от обмерзания теплообменника. Реализован контроль обратной связи от вентиляторов и загрязнения фильтров посредством дифференциальных манометров. Визуализация работы установок и управление доступны посредством панелей оператора ОВЕН СП310.
