Автоматизация парового котла ДКВр-10-13 ГМ

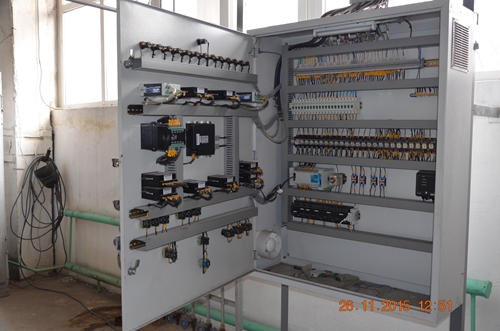

На базе оборудования ОВЕН осуществлена автоматизация парового котла ДКВр-10-13 ГМ. В основе системы управления – программируемый логический контроллер ОВЕН ПЛК110-60.

Также в системе используются:

• сенсорная панель оператора ОВЕН СП270;
• измеритель-регулятор двухканальный с RS-485 ОВЕН ТРМ202;
• измеритель ПИД-регулятор для управления задвижками и трехходовыми клапанами с интерфейсом RS-485 ОВЕН ТРМ212;
• универсальный измеритель-регулятор температуры, давления восьмиканальный ОВЕН ТРМ138;
• модуль сбора данных ОВЕН МСД-200;
• сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6;
• преобразователь частоты ОВЕН ПЧВ3;
• блоки питания ОВЕН БП15, БП14Б, БП30Б.

Основные функции комплекта автоматики:

1. Защиты котла, обеспечивающие отсечку топлива при отклонении технологических параметров от нормы:
   • при погасании факела горелки (запальника);
   • при повышении или понижении уровня в барабане котла;
   • при понижении разрежения в топке;
   • при понижении давления воздуха;
   • при повышении давления пара в барабане котла;
   • при понижении давления топлива перед горелкой;
   • при отключении электродвигателей дымососа и вентилятора;
   • при неисправности цепей защиты, включая исчезновение напряжения.
2. Аварийная световая и звуковая сигнализация при отклонении технологических параметров от нормы и запоминание первопричины аварии.
3. Автоматическая вентиляция топки с выдачей сигнала (разрешения) на розжиг горелки.
4. Автоматический розжиг и останов котла (при наличии электрофицированных клапанов безопасности).
5. Регуляторы (ПИД-регуляторы) обеспечивают автоматическое регулирование:
   • Уровня воды в барабане.
   • Разрежения в топке котла.
   • Соотношение «мазут-воздух».
   • Соотношение «газ-воздух».
   • Тепловой нагрузки котла (автоматическое поддержание заданного давления в котле).
6. Контроль и регистрация параметров на сенсорной Touch-панели оператора:
   • Давление мазута перед горелкой.
   • Давление газа перед горелкой.
   • Давление воздуха перед горелкой.
   • Уровень воды в барабане котла.
   • Давление пара в барабане котла.
   • Разрежение в топке котла.
   • Температура уходящих газов до/после экономайзера.
   • Температура питательной воды.
   • Температура пара на выходе с котла.
   • Давление пара на выходе с котла.
   • Расход пара с котла.
   • Расход газа на котёл.
   • Наличие факела основной горелки и запальника.
