Автоматизация производства газоблоков

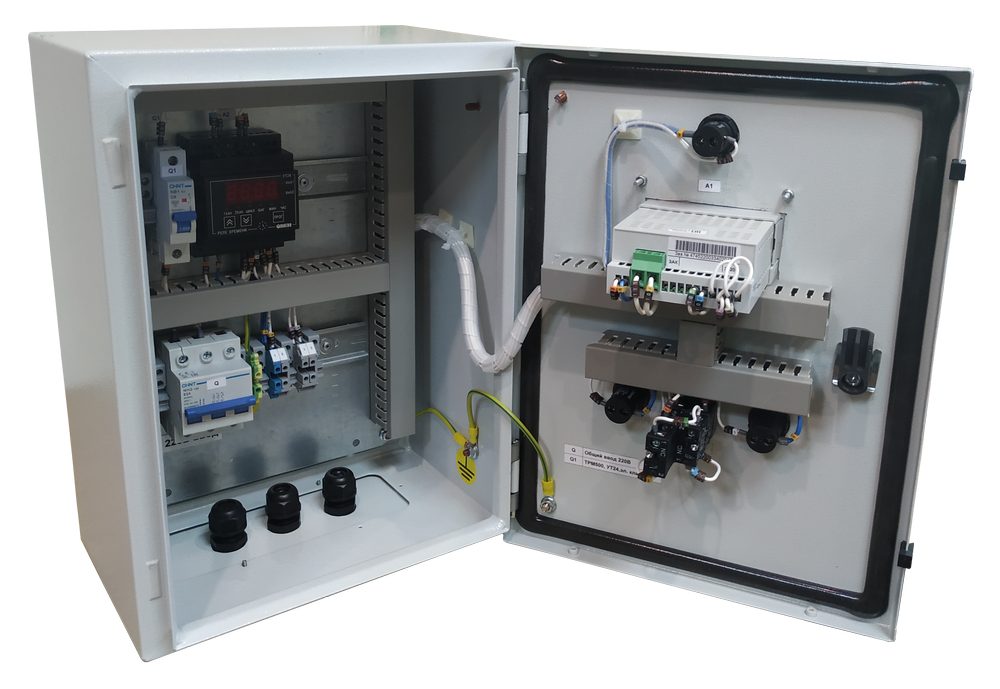

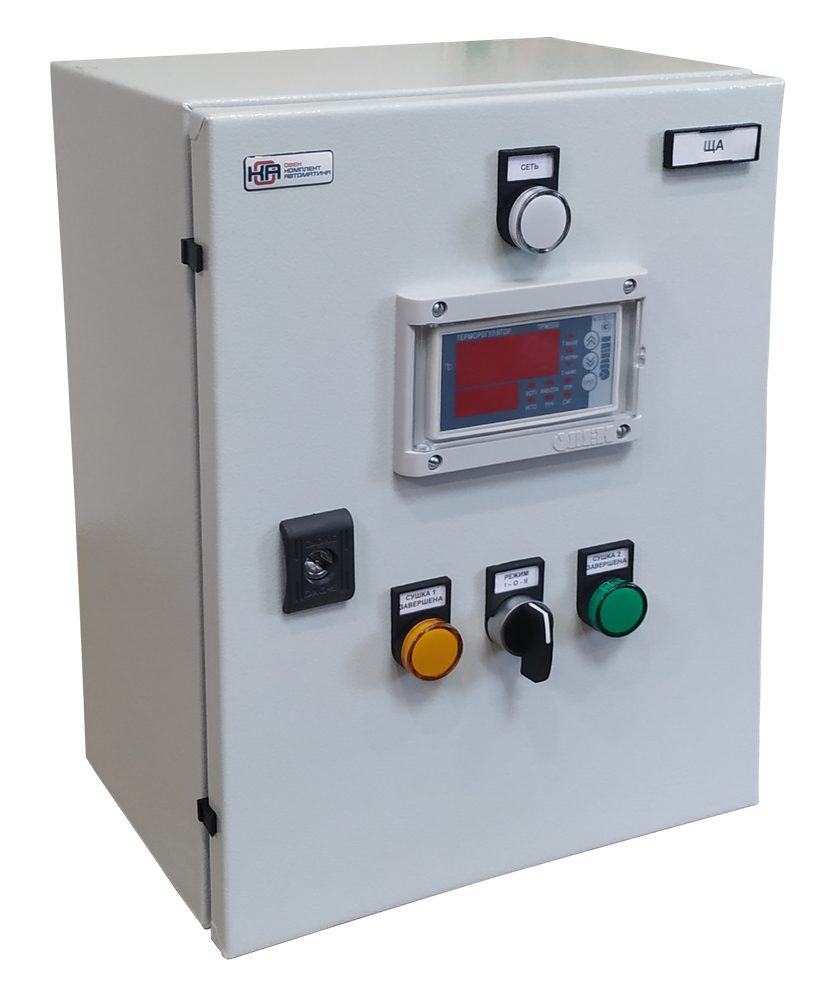

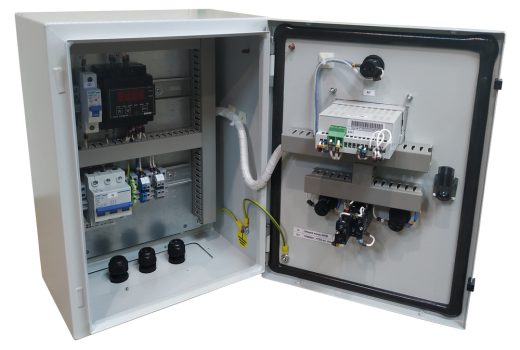

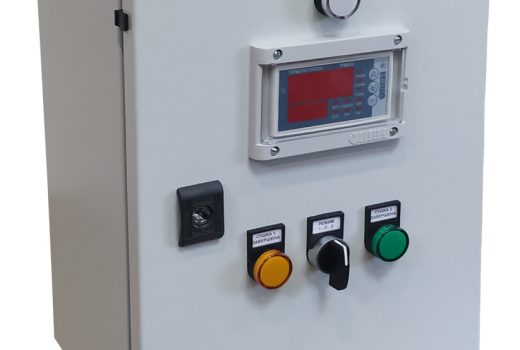

Щит автоматики используется для управления двухступенчатыми температурными режимами в сушильных камерах.

В основе системы управления – оборудование ОВЕН:

• Терморегулятор ТРМ500-Щ2.30А.
• Универсальный суточный таймер двухканальный УТ24-Д.Р.
• Сигнальные лампы MEYERTEC серии MT22 зеленого, желтого и белого цвета.
• Переключатель MEYERTEC серии MTB2 (длинная ручка, 3 положения, 2NO, с фиксацией).

Назначение

ЩА предназначен для контроля и регулирования температуры (две программируемые уставки температуры) в сушильных камерах, управления электромагнитными клапанами нагрева (подача пара) в течение выбранного промежутка времени (два программируемых таймера).

Функции

ЩА обеспечивает следующие режимы работы для контура нагрева (температура и продолжительность).

Режим I – на регуляторе 1-я уставка температуры, клапан управляется регулятором по уставке, через 0-99* часов режим выключается автоматически, включается световая сигнализация завершения режима.

Режим II – на регуляторе 2-я вторая уставка температуры, клапан управляется регулятором по уставке, через 0-99* часов режим выключается автоматически, включается световая сигнализация завершения режима.

Режим 0 – на регуляторе уставка температуры первого режима, таймера остановлены и сброшены в ноль, управление клапаном отключено, включена световая сигнализация завершения режимов.

*данные значения времени выбираются пользователем.
