Автоматизация промышленной тактовой моечной установки

ООО «АТБ Электро» (г. Санкт-Петербург) автоматизировало промышленную моечную тактовую установку (бокс химической подготовки поверхности) на базе программируемого логического контроллера ОВЕН ПЛК63 и других приборов ОВЕН.

Назначение оборудования и краткое описание метода подготовки

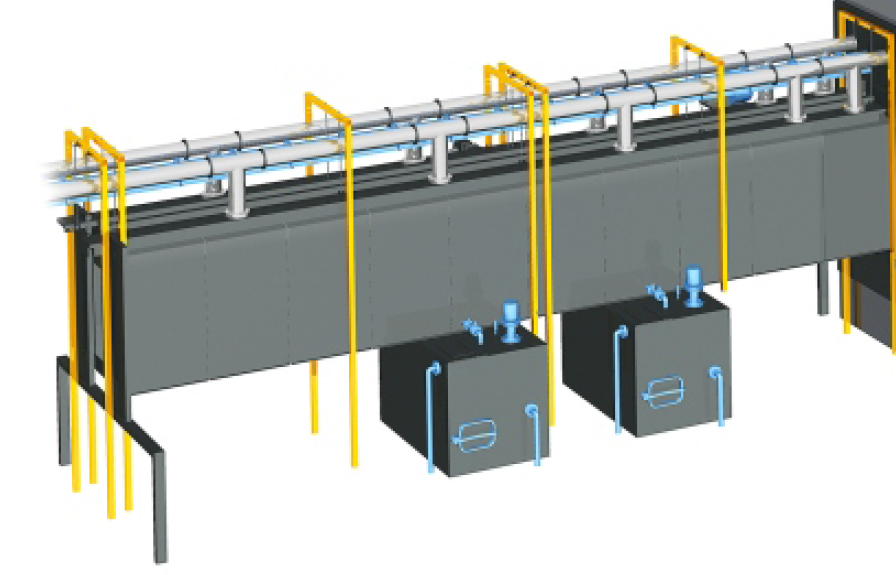

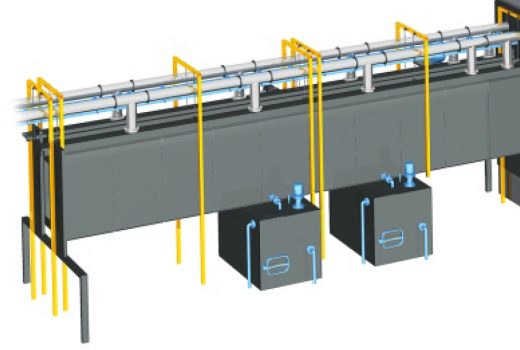

Промышленная тактовая моечная установка (бокс химической подготовки поверхности) предназначена для подготовки поверхности металлических изделий перед нанесением защитно-декоративных покрытий.

Подготовка поверхности выполняется путем последовательного распыления под давлением на поверхность изделий сначала нагретых до определенной температуры обезжиривающих составов, затем промывкой поверхности изделий чистой водой.

В тактовой моечной установке, в отличие от промывки методом погружения, применяется метод распыления рабочего состава на поверхность изделия под давлением.

Такой метод имеет ряд преимуществ:

• помимо химического воздействия поверхность подвергается еще и механической обработке струей горячего раствора под давлением, что дополнительно благоприятно отражается на очистке поверхности от загрязнений;
• исключается появление «воздушных мешков», которые возможны при обработке методом погружения;
• время обработки методом распыления (орошения) меньше, чем погружением.

Краткое описание системы управления

• Управление промышленной тактовой моечной установкой:
  • Работа в автоматическом режиме по заданному алгоритму отработки техпроцесса.
  • Работа в ручном режиме с выбором режима и длительности процесса.
• Основные контролируемые параметры:
  • Временные уставки каждого этапа, пауз между этапами – для отработки полного цикла обработки поверхности.
  • Температура рабочего раствора в ванне обезжиривания.
  • Уровни жидкости в ваннах.
• Основные элементы системы управления:
  • Насосы подачи составов в ваннах обезжиривания и промывки.
  • Группы нагрева рабочего раствора в ванне обезжиривания.
  • Вентиляторы поддува и выброса.
  • Механические заслонки и электровентили.
  • Датчик температуры, уровня жидкости в ваннах.
