Автоматизация системы управления канализационной насосной станцией

Автоматизированная система управления канализационной насосной станцией является частью проекта по модернизации работы станции перекачки канализационных сточных вод №9 в городе Калининграде.

Автоматизации подлежали задвижка на вводе в насосную и насосы подачи хозяйственно-бытовых стоков.

Система обеспечивает:

• автоматическое закрытие задвижки по аварийному уровню в приемном резервуаре;
• работу насосов по уровням в приемном резервуаре и давлению на трубопроводах;

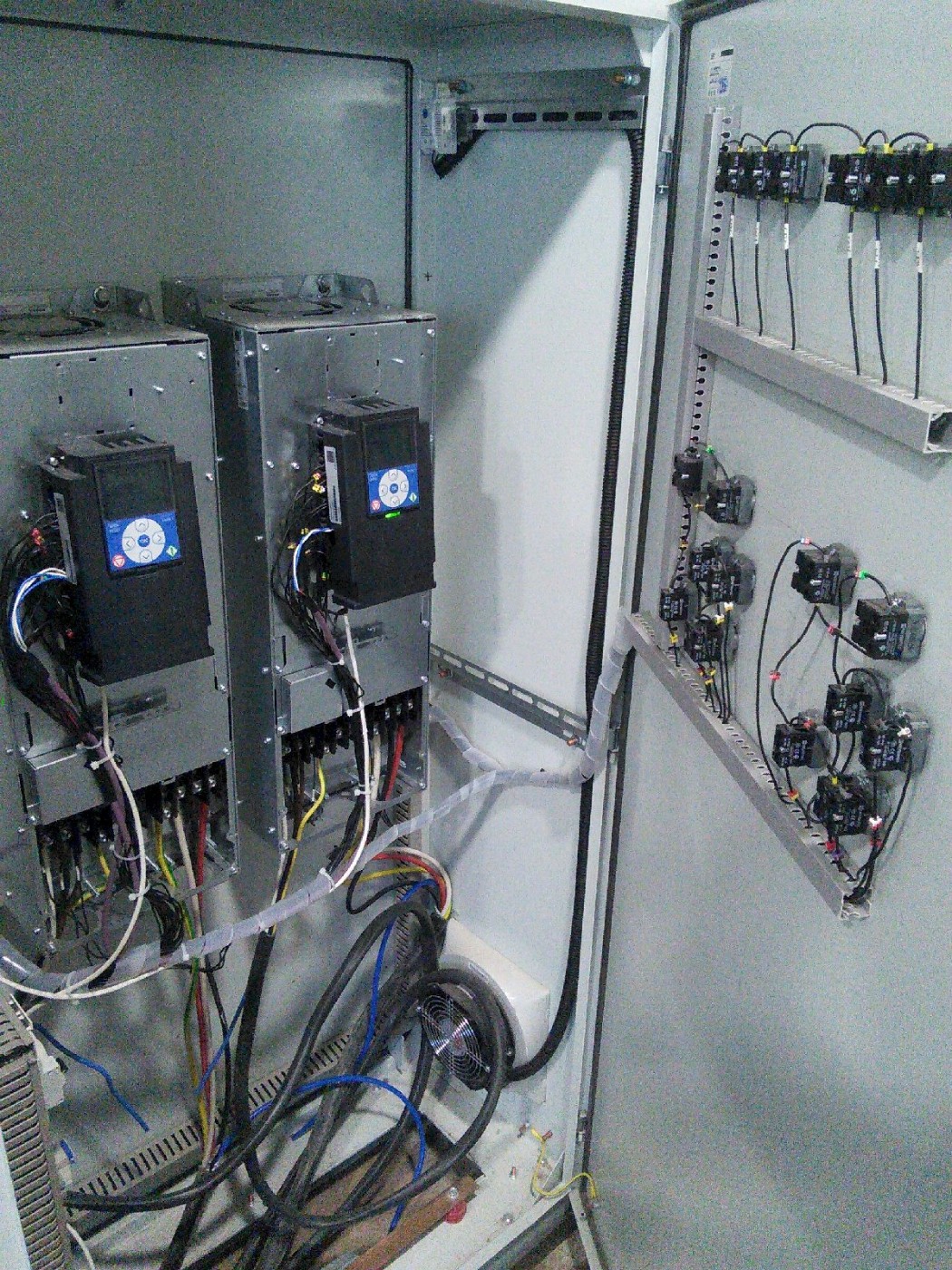

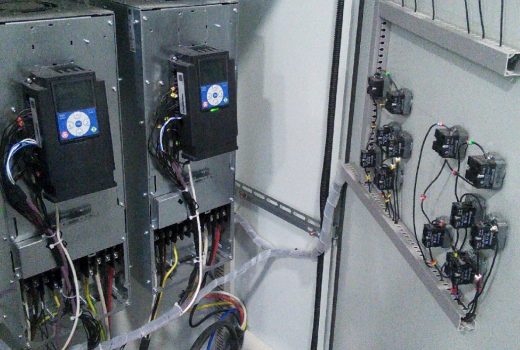

• контроль параметров ПЧВ;
• измерение расхода сточных вод;
• измерение давления на напорных трубопроводах;
• измерение уровня сточных вод двумя независимыми аналоговыми датчиками;

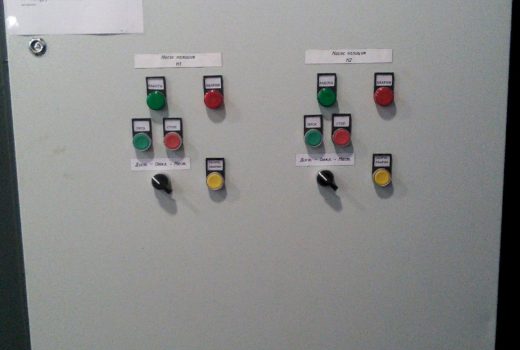

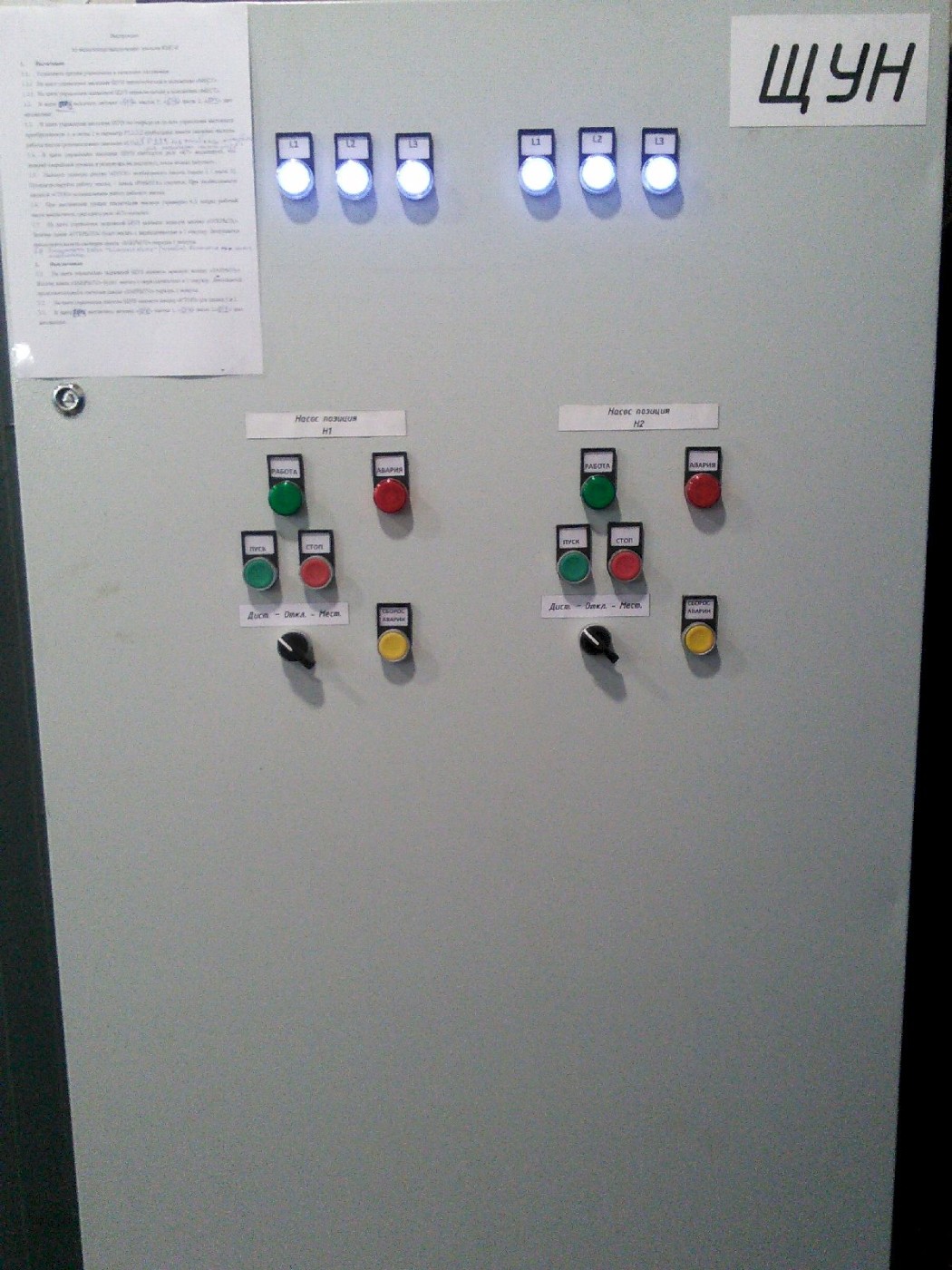

• работу в автоматическом, дистанционном и местном режимах;
• резервирование минимального и необходимого функционала с помощью релейной логики.

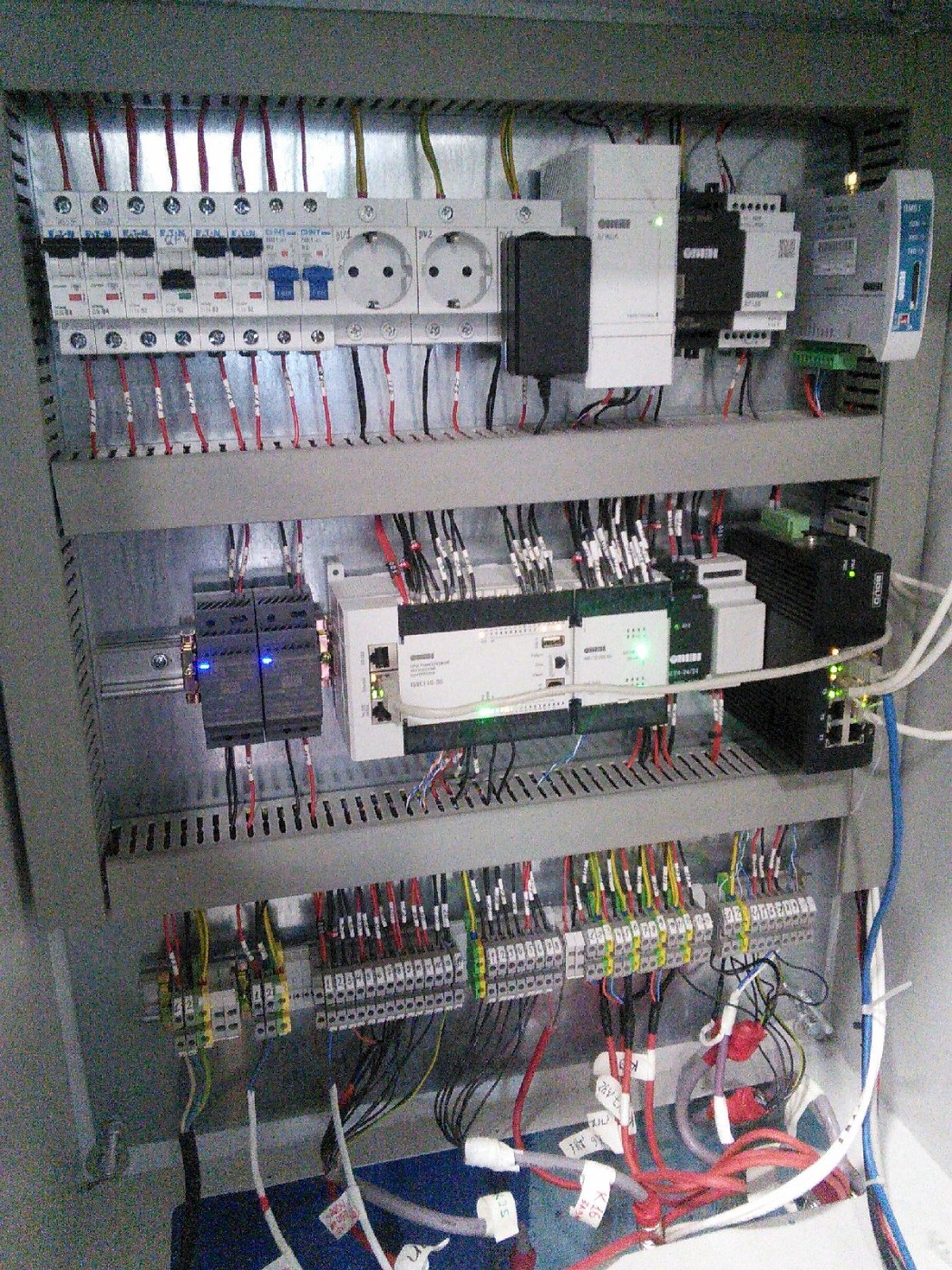

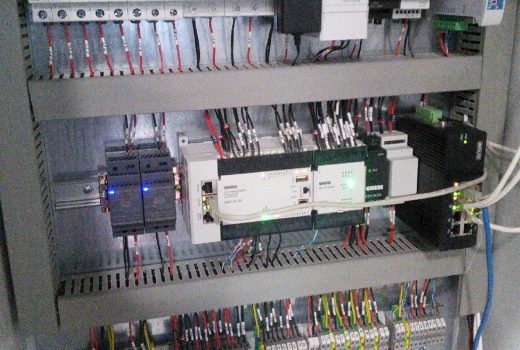

Управление насосами и задвижкой реализовано на контроллере ОВЕН ПЛК110, текущее состояние системы отображается на мнемосхеме графической панели контроллера СПК110.

Алгоритмами работы КНС предусмотрено:

• остановка насосов при определенном уровне от дна резервуара;
• запуск рабочего насоса при определенном уровне от дна резервуара;
• переход на резервный насос при отсутствии давления на напорном трубопроводе рабочего насоса;
• переход на резервный насос при определенном уровне от дна резервуара;
• запуск резервного насоса после остановки рабочего;
• закрытие задвижки на вводе при аварийном уровне в резервуаре;
• смена рабочего насоса через заданный интервал наработки;
• регистрацию расходов в напорных трубопроводах и наработки насосов.

Мнемосхема панели оператора содержит:

• текущее состояние насосов (работа/ожидание/авария, мощность, ток);
• наработку каждого насоса;
• уровень в резервуаре;
• расходы и давления в трубопроводах;
• интегральные значения расходов;
• заданные уровни включения и отключения насосов (с возможностью редактирования);
• заданные периоды смены рабочего насоса (с возможностью редактирования).

Предусмотрена возможность сопряжения насосной станции с системой SCADA в центральном диспетчерском пункте с помощью GPRS-модема ОВЕН ПМ01.
