Автоматизация теплового пункта пеллетной котельной мощностью 6 МВт

Проект по автоматизации котельной выполнялся на вновь построенной пеллетной котельной в п. Березник Устьянского р-она Архангельской области.

На котельной уже была смонтирована вся силовая часть (устройства пуска, частотные преобразователи, контакторы и т.п.) управления тепловым пунктом котельной. Задача нашей компании заключалась в разработке системы автоматического управления тепловым пунктом и интеграции ее с действующей коммутационной аппаратурой.

Состав теплового пункта:

• 2 контура отопления.
• 2 контура ГВС.
• 3 котловых насоса.
• 2 насосных группы контуров отопления (по 2 насоса).
• 2 насосных группы контуров ГВС (по 2 насоса).
• Контур ХВС.

Автоматизация котельной осуществлена на базе оборудования ОВЕН. В состав системы управления входят:

• Контроллер ПЛК110-60.
• Модули ввода-вывода линейки Мх110.
• Панель оператора СП315.
• Блок питания для ПЛК и ответственных применений БП60К.
• Клеммы Meyerteс.

Реализованный функционал:

• Автоматическое регулирование температуры в контурах отопления по температуре наружного воздуха.
• Автоматическое поддержание заданной температуры в контурах ГВС.
• Автоматическое переключение и контроль наработки насосов
• Контроль, архивирование оперативных параметров (температура, давление).

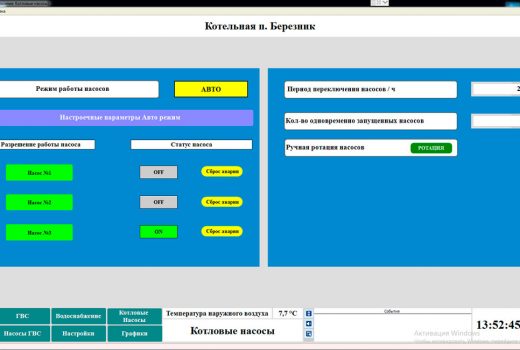

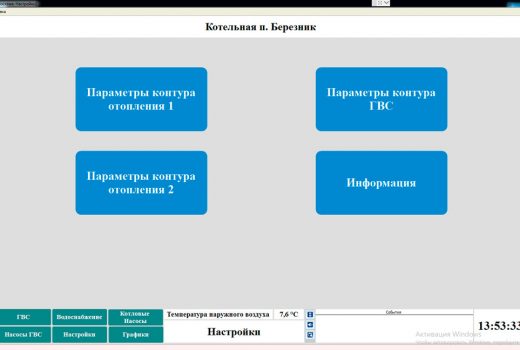

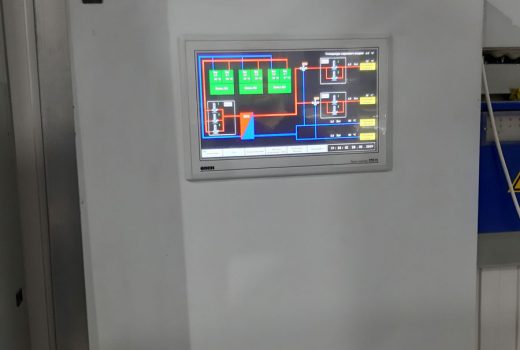

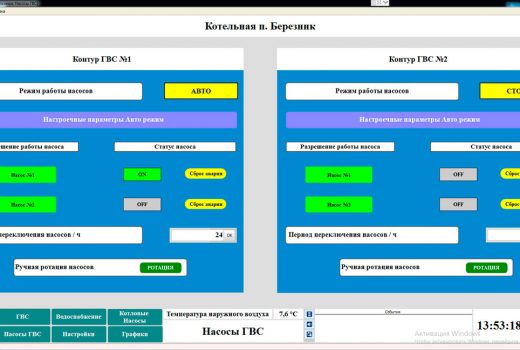

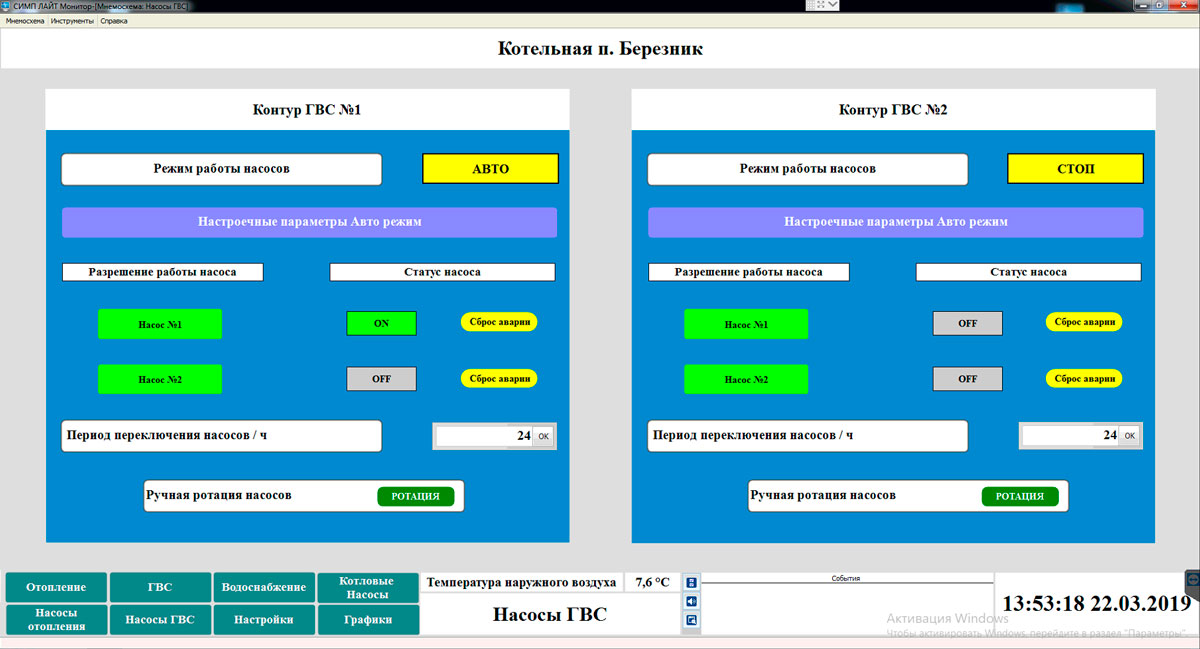

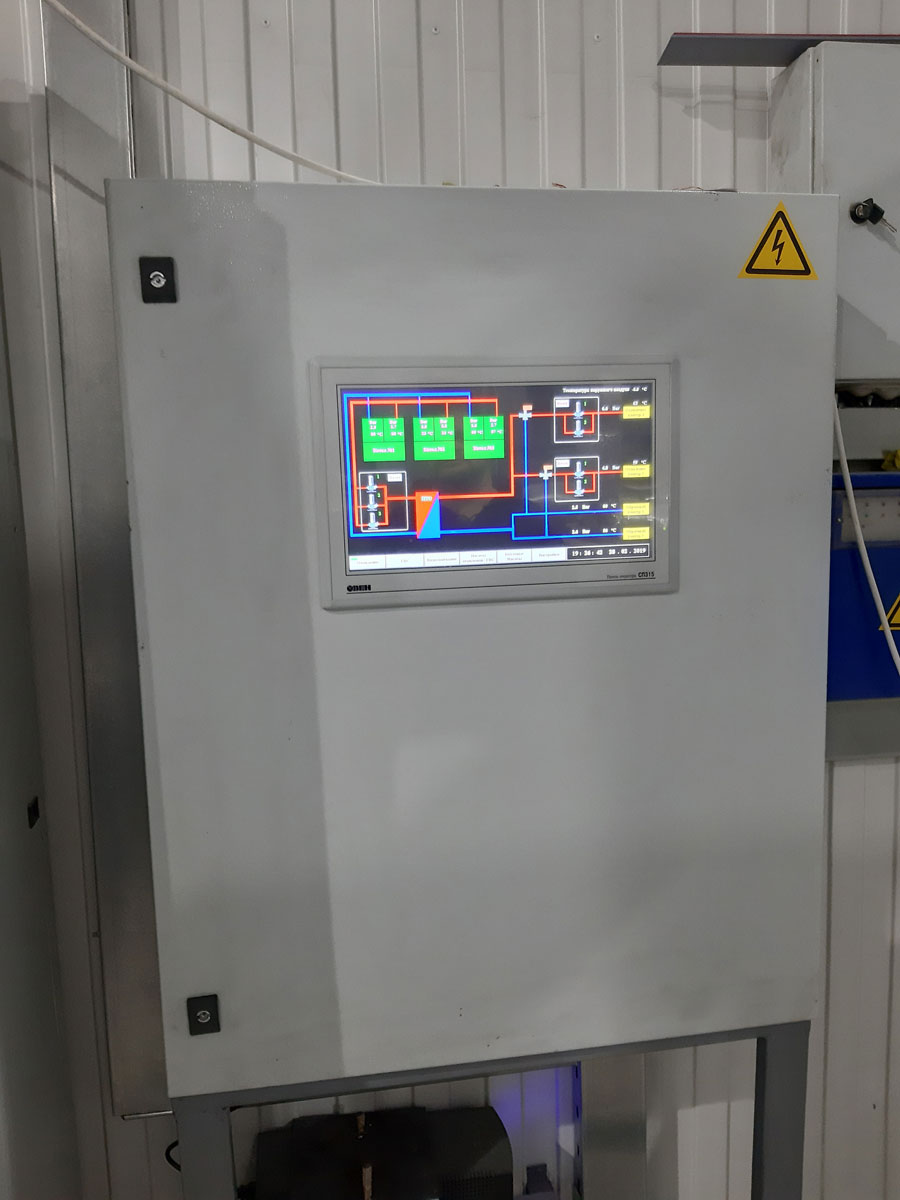

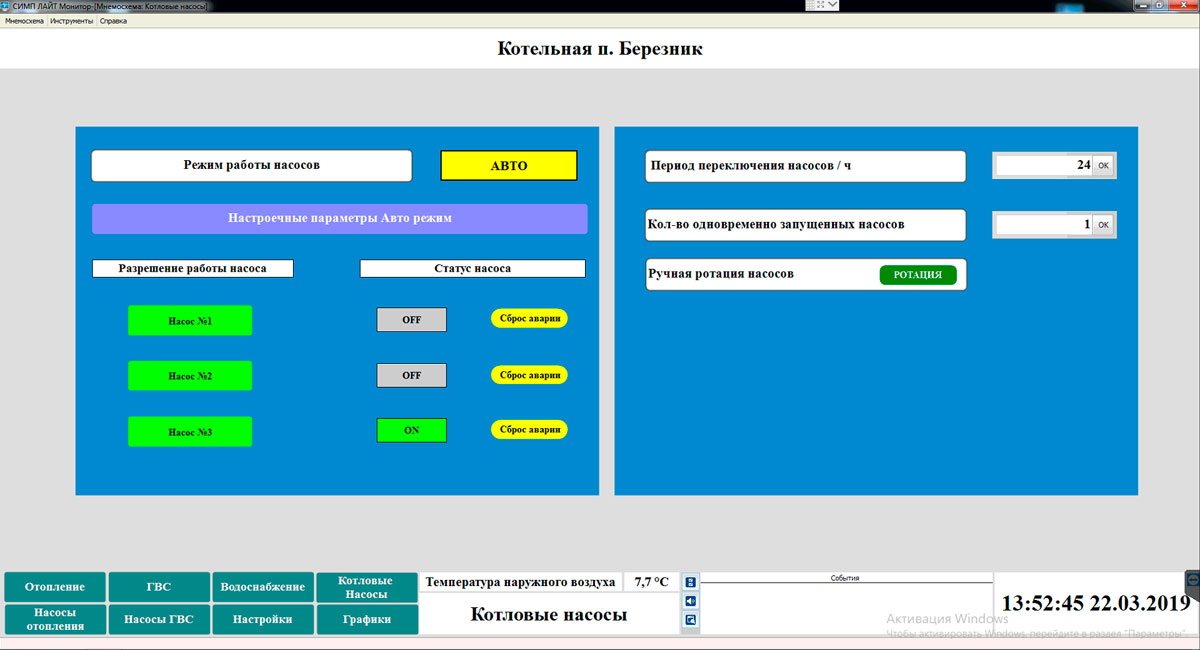

• Визуализация технологического процесса на панели оператора.

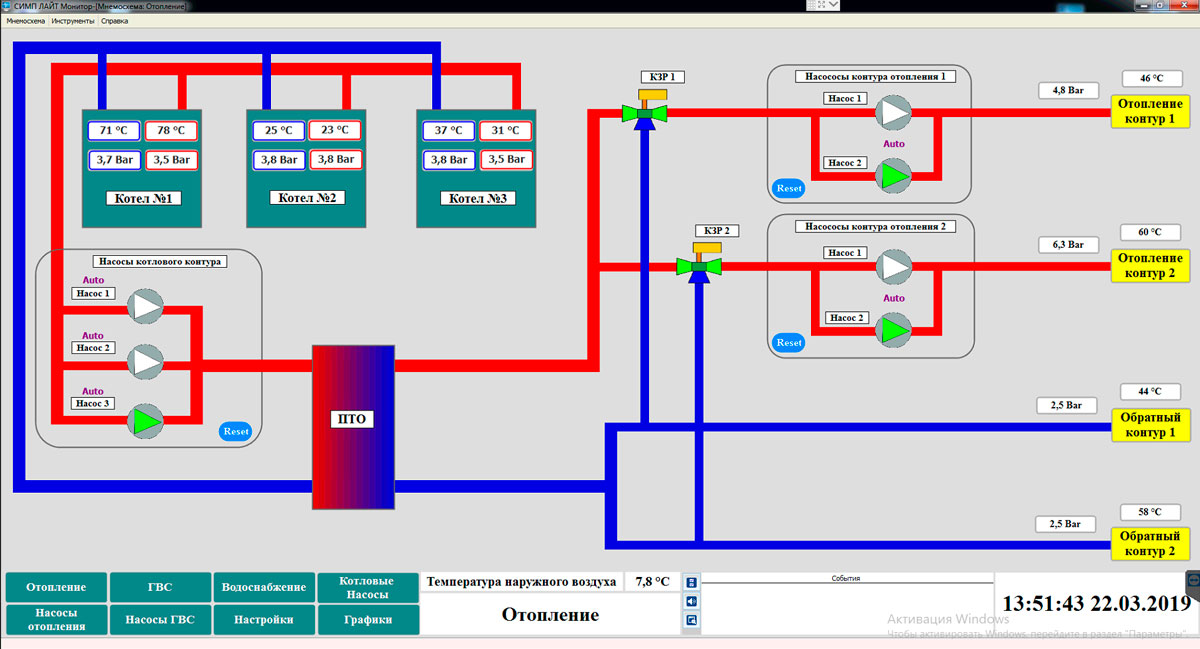

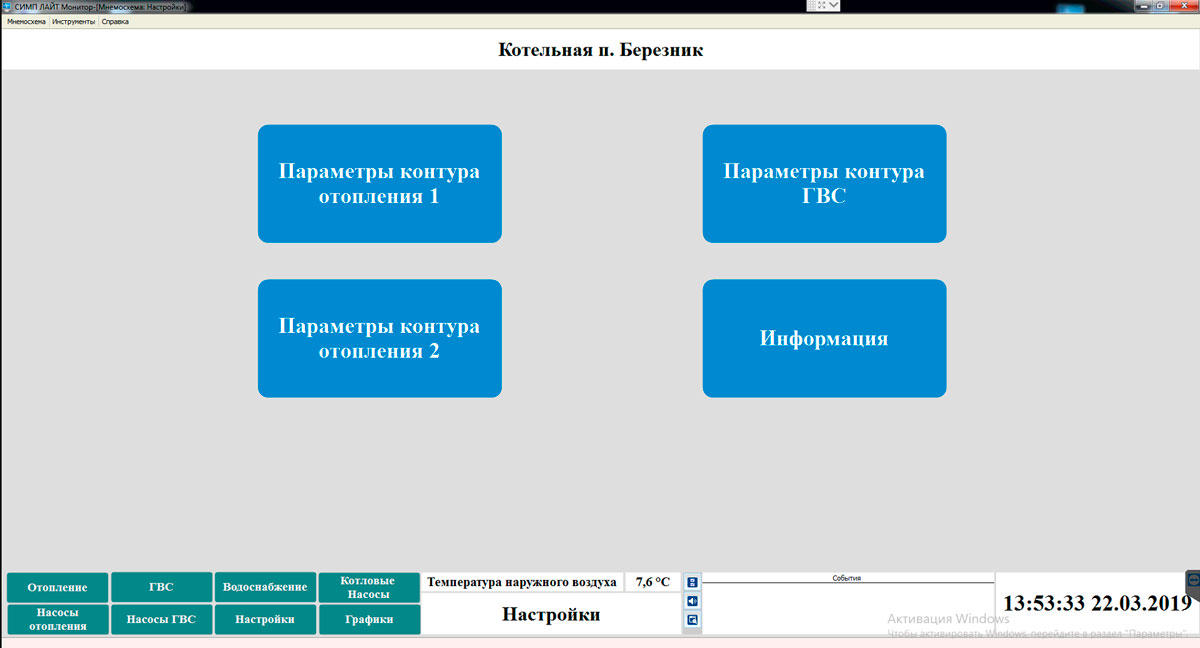

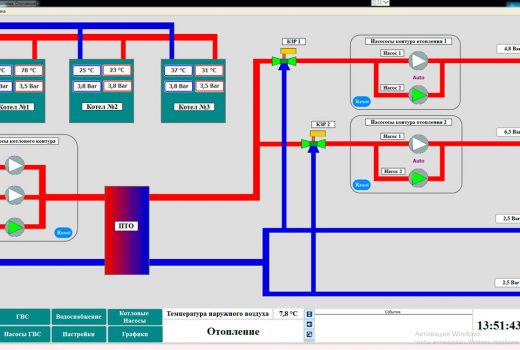

• Визуализация технологического процесса на SCADA-системе в помещении оператора.
• Удаленная диспетчеризация посредством SCADA-системы в диспетчерский центр предприятия.
• Ведение архивов оперативных параметров.
• Ведение журнала аварийных и информационных сообщений.

Состав выполненных работ:

• Проектирование системы автоматизации теплового пункта.
• Подбор и комплектация оборудования.

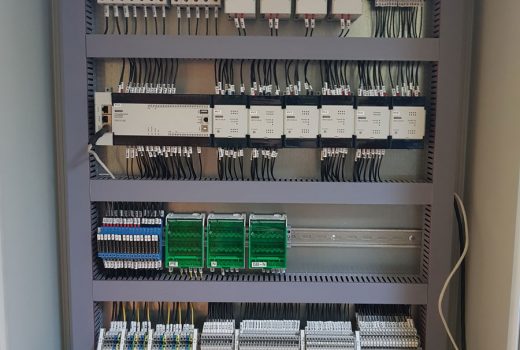

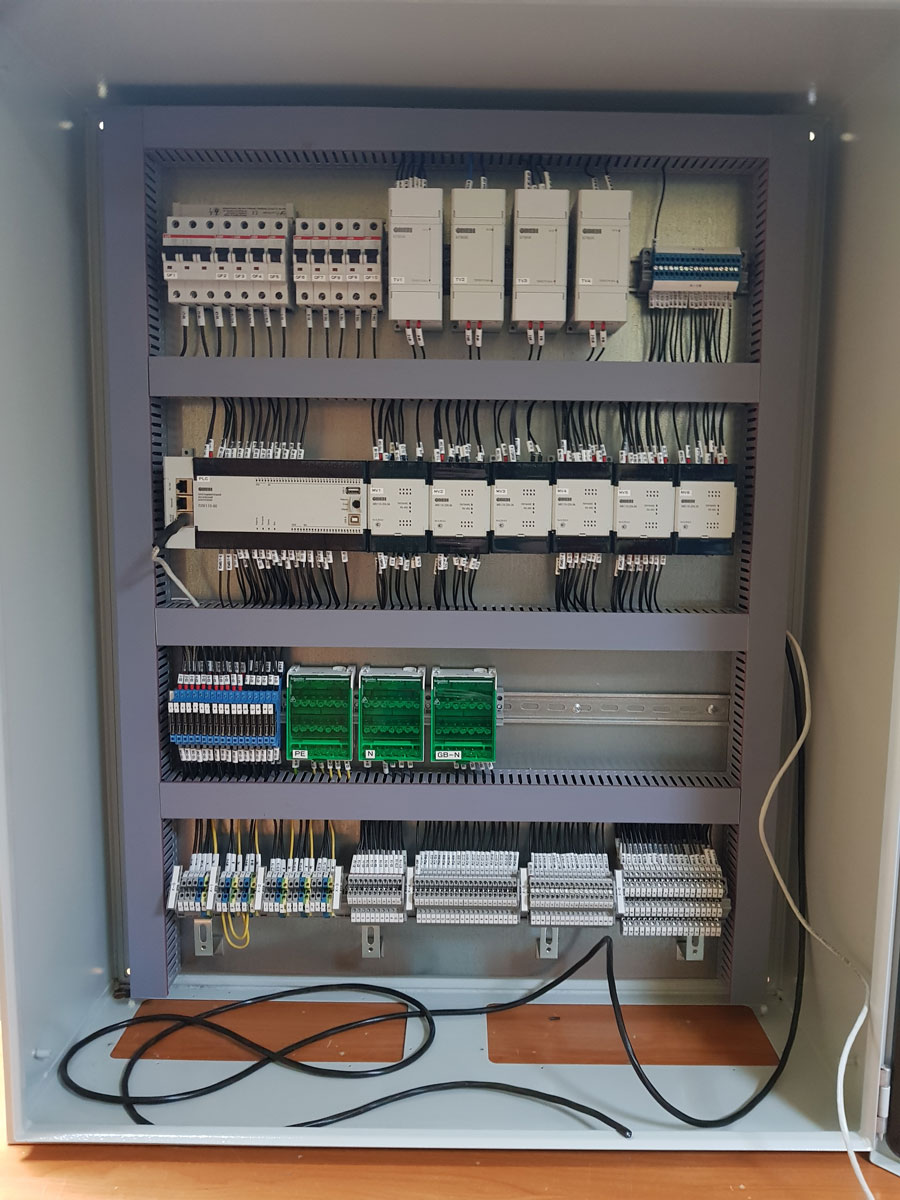

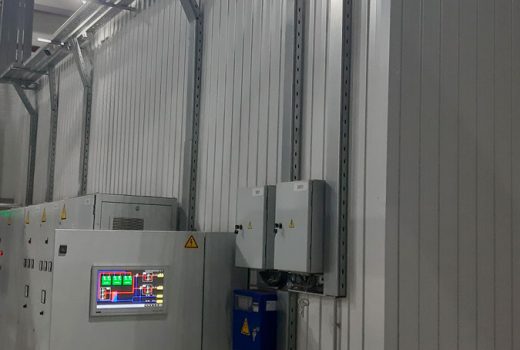

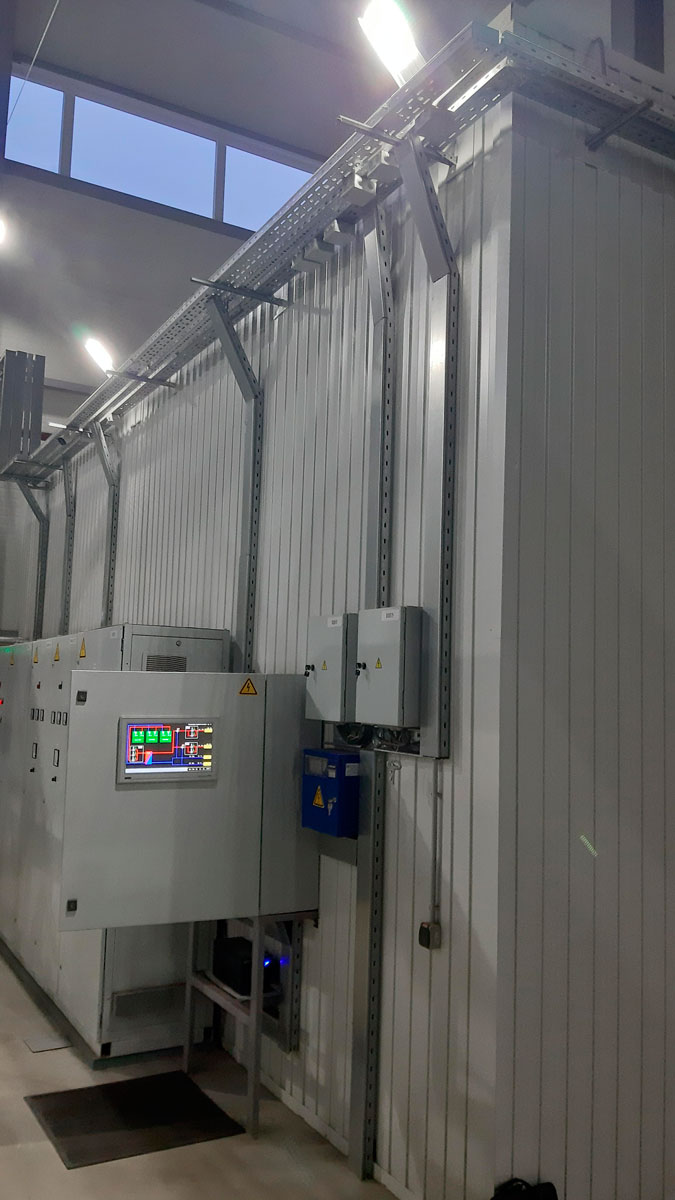

• Сборка шкафа АСУ ТП.
• Разработка HMI интерфейса сенсорной панели.
• Разработка SCADA-системы.
• Развертка канала диспетчеризации с диспетчерским центром
• Монтажные и пусконаладочные работы.
