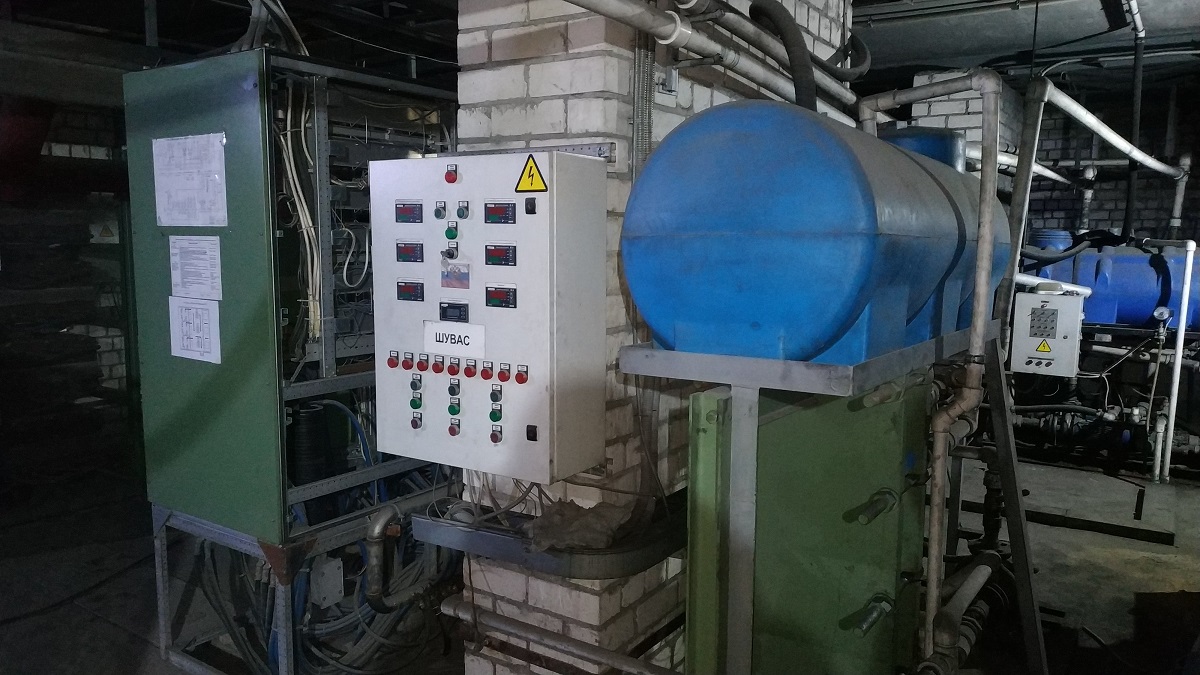

Автоматизация водоохлаждаемой автоматической станции (ШУВАС)

Компания ООО НПО «ТЕХНОИНТЕГРАЦИЯ» выполнила комплекс работ по автоматизации системы управления водоохлаждаемой автоматической станции (ШУВАС) двухконтурного охлаждения индуктивной сталеплавильной печи мощностью 1,8 МВт, включающий в себя проектирование, сборку шкафов автоматики, монтаж, программирование и пуско-наладочные работы.

Система охлаждения представлена двумя контурами охлаждения, в которой первый контур с дистиллированной водой охлаждает электронику (чистый цикл), а второй контур (грязный цикл) служит для охлаждения теплообменника первого контура технической водой.

Система обеспечивает контроль и управление:

• Температуры грязного цикла на входе.
• Температуры грязного цикла на выходе.
• Температуры чистого цикла на входе.
• Температуры чистого цикла на выходе.
• Давление в каждом из контуров.
• Выход из строя каждого из циклов.
• Автоматическое переключение насосов по наработке м/час.
• Вывод информации на главный пульт управления печи.

Всего производилось два внедрения по данному объекту на две печи. В первом случае внедрялся ШУВАС, во втором – шкаф автоматизированного управления с ручным переключением насосов по наработке.

Перечень используемого оборудования ОВЕН:

• Программируемое реле для дискретных локальных систем ПР110 – 2 шт.
• Измеритель регулятор ТРМ202 – 8 шт.
• Блок питания БП60Б – 2 шт.
