Задача

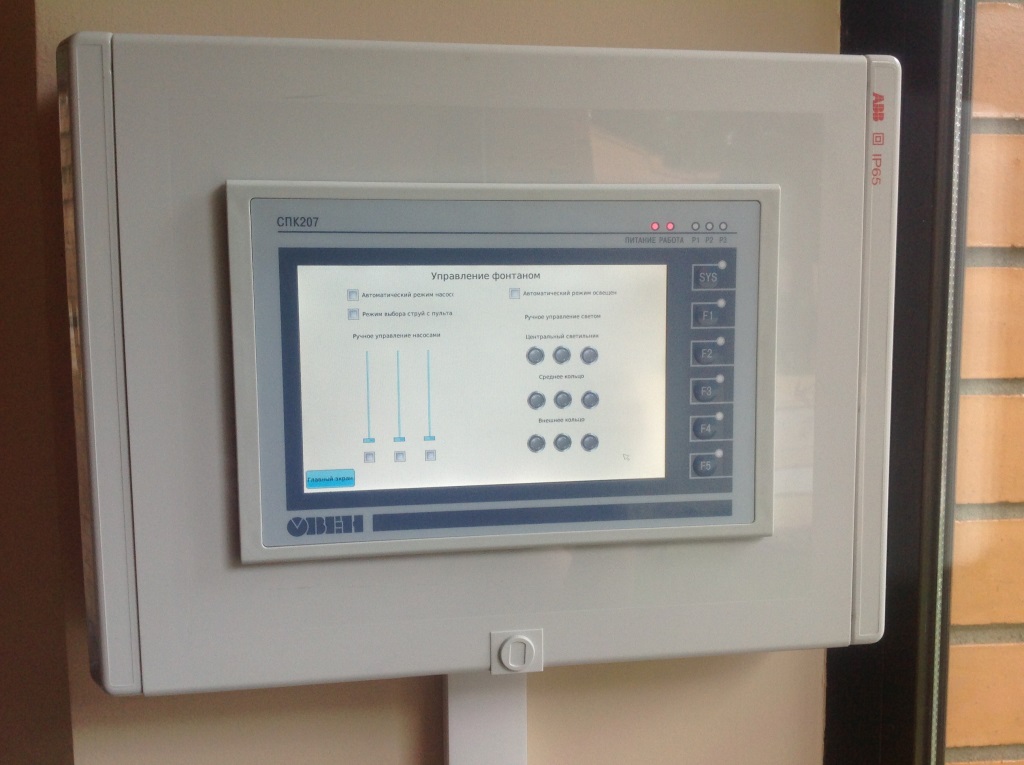

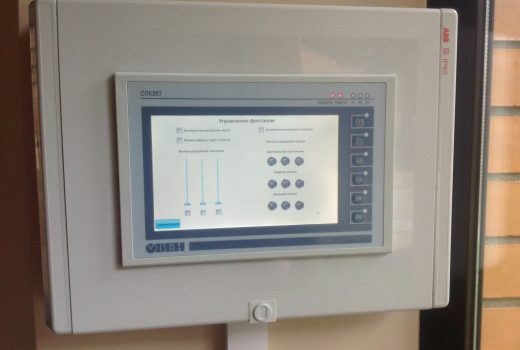

Автоматическое управление водяными форсунками (3 контура) и освещением (3 контура), системой очистки и обеззараживания воды, системой поддержания автоматического уровня, осуществление управления посредством панели оператора, удаленного управления посредством телефонакомпьютера и брелка без обратной связи.
Используемое оборудование:
- Панельный контроллер — СПК 207 web (ОВЕН),
- Блоки расширения:
- Модуль ввода дискретных сигналов МВ110-16д (ОВЕН),
- Модуль дискретного вывода МУ110-16р (ОВЕН),
- Модуль аналогового вывода МУ110-8и (ОВЕН),
- Преобразователь частоты векторный — ПЧВ1 (ОВЕН) — 3 шт.
Решение
- Алгоритмы динамического управления работой форсунками фонтана (5 программ, меняющихся по времени)
- Алгоритмы динамического управления работой подсветки фонтана (5 программ меняющихся по времени).
- Алгоритм включения системы очистки и обеззараживания воды.
- Алгоритм поддержания постоянного уровня в чаше фонтана.
- Алгоритмы безопасности и аварийных ситуаций.
Итоги

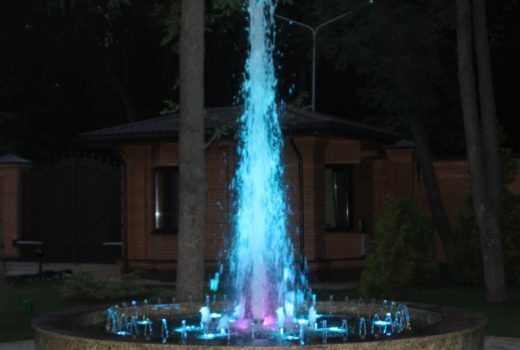

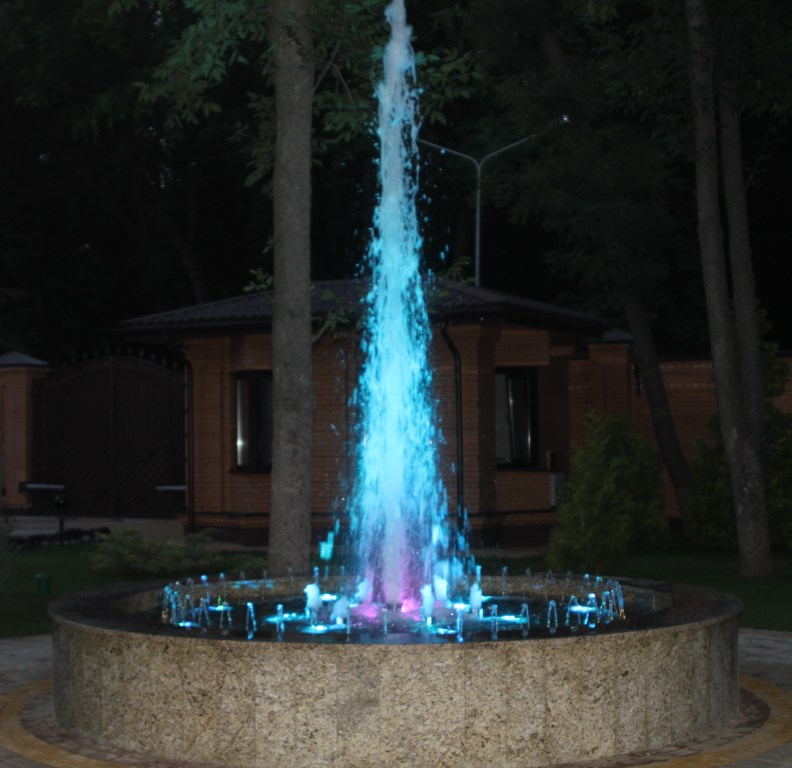

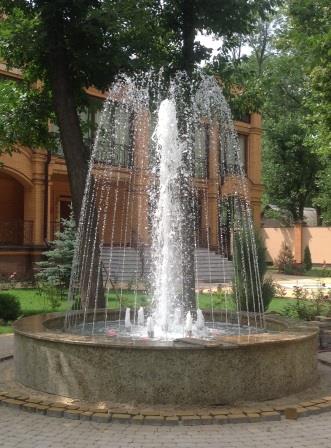

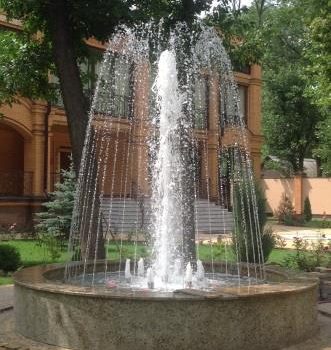

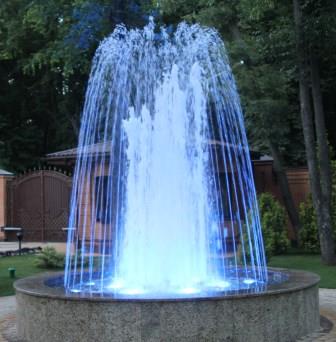

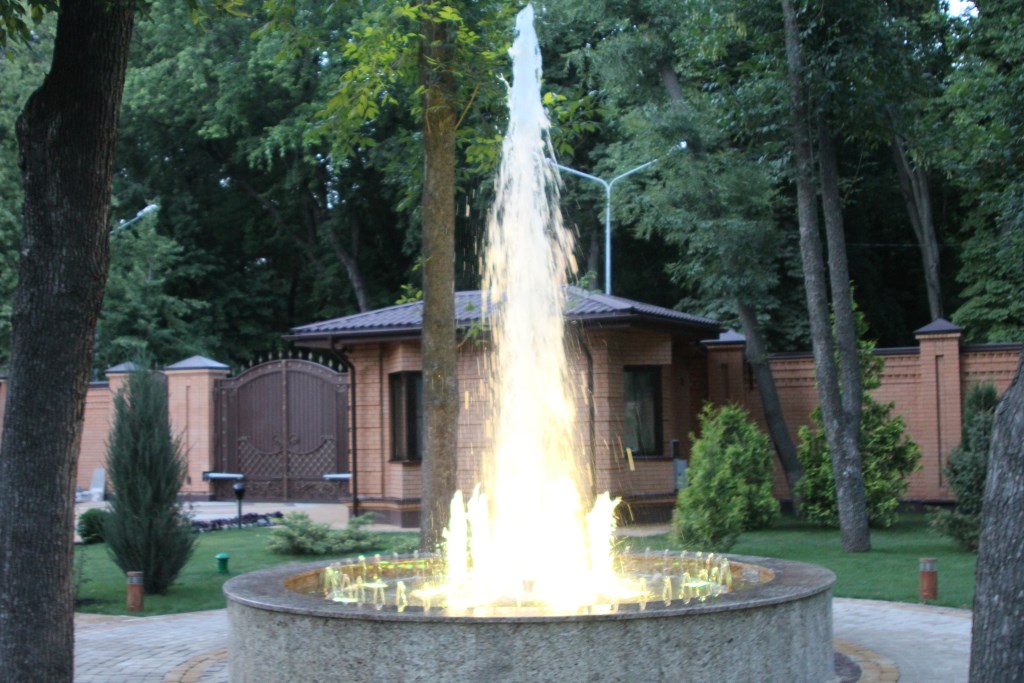

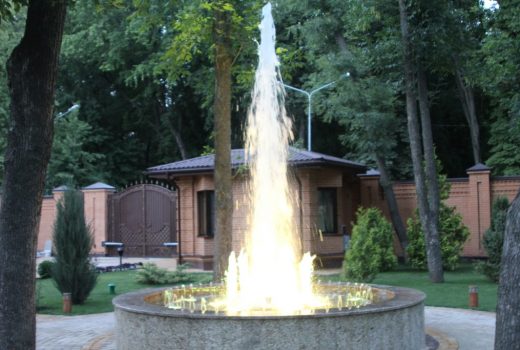

В результате внедрения данного решения, фонтан и подсветка могут работать по одной из 5 динамических программ, (программы возможно изменять с панели, с пульта, с телефонакомпьютера или меняются по времени).
Так же есть возможность ручного управления форсунками и подсветкой фонтана, для работы в статичном режиме.
Управление форсунками фонтана осуществляются с помощью ПЧВ, получающих задание с СПК. По заданному графику осуществляется включение системы очистки и обеззараживанию воды. По датчику уровня воды осуществляется поддержание необходимого уровня в чаше бассейна. Web-версия контроллера СПК207 позволяет удаленно подключаться к контроллеру, управлять режимами фонтана и следить за его текущим состоянием.
Примечание от компании ОВЕН. В настоящее время сенсорный панельный контроллер СПК207 снят с производства. Рекомендуем в ваших проектах использовать новую линейку сенсорных панельных контроллеров с Ethernet ОВЕН СПК1хх.
