Блок диспетчеризации систем контроля на базе контроллера ОВЕН ПЛК323

Назначение

Блок диспетчеризации систем контроля (БДСК) – комплексное решение для удаленного (WEB-интерфейс) контроля и управления инженерными системами зданий/сооружений.

В состав системы управления входит

• Программируемый логический контроллер ОВЕН ПЛК323-220.03.01-CS-WEB
• Модуль дискретного ввода ОВЕН МВ110-224.16Д
• Программное обеспечение «Автоматизированная система диспетчерского контроля» (АСДК)

АСДК имеет многоуровневую структуру:

Уровень 1 – первичные датчики и исполнительные устройства, а также устройства согласования сигналов первичных датчиков с входами контроллеров сбора информации.

Уровень 2 – свободно программируемые логические контроллеры управления инженерным оборудованием, средства локальной автоматики, снабженные сетевым интерфейсом, контроллеры сопряжения с локальной автоматикой, не имеющей сетевого интерфейса.

Уровень З – обмен информацией между системой и оператором. Данный уровень представлен контроллером с WEB-визуализацией и несколькими рабочими станциями. На этом уровне иерархии на контроллере функционирует WEB-страница с предоставлением технологических данных.

На рабочей станции функционирует WEB-браузер с предустановленным Java (JRE) – апплетом необходимым для нормального функционирования WEB-страницы мониторинга.

Система АСДК состоит из следующих компонентов:

• Подсистема диспетчеризации кондиционеров.
• Подсистема диспетчеризации оборудования энергоснабжения (ИБП).

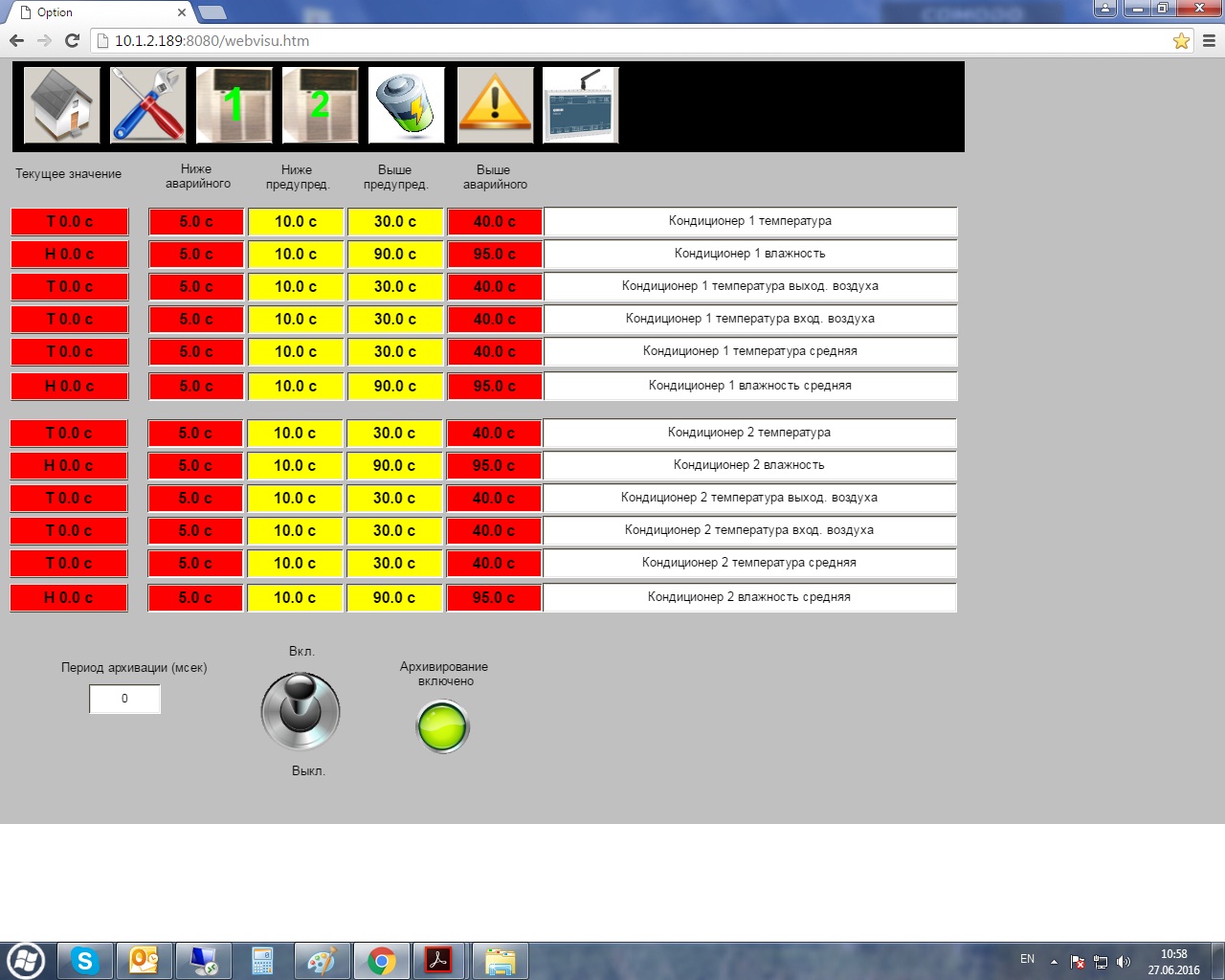

Управление системой осуществляется через экраны: Главный экран, Экран подсистемы диспетчеризации кондиционеров, Экран подсистемы диспетчеризации оборудования энергоснабжения (ИБП), Экран модулей ввода/вывода, Журнал аварий и событий. АРМ диспетчера обеспечивает получение из базы данных реального времени любую историческую и текущую информацию по всем контролируемым параметрам автоматизированного объекта через WEB-браузер контроллера.
