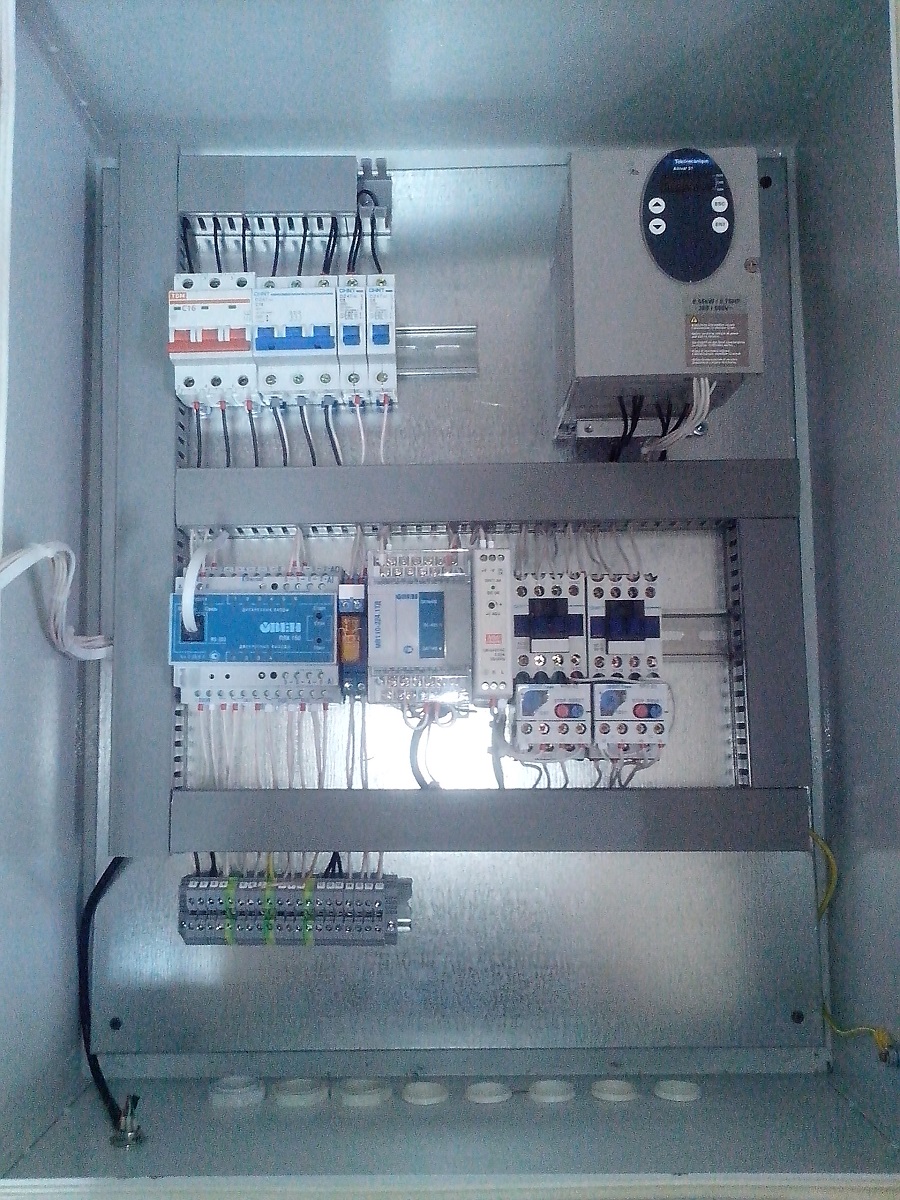

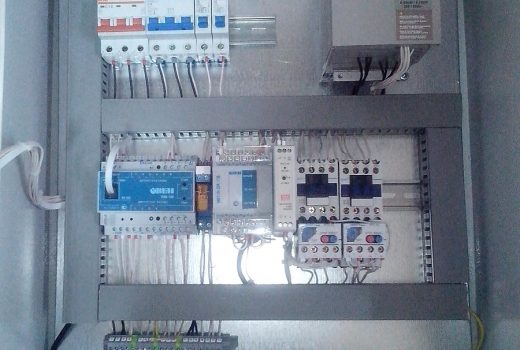

Разработан шкаф управления дозатором непрерывного действия. Система управления состоит из программируемого контроллера ОВЕН ПЛК150, модуля ввода сигнала тензодатчика ОВЕН МВ110-1ТД, панели оператора, преобразователя частоты и силовой аппаратуры.
Программой управления предусмотрено регулирование скорости вращения дозирующего шнека в зависимости от рассчитанной производительности. Производительность рассчитывается в единицах «кг/мин» после окончания дозирования дозы, заданной в параметре «Масса дозы». Контроллер измеряет время, которое потребовалось для дозирования дозы, и рассчитывает производительность.
Также после окончания дозирования дозы происходит запись отдозированного количества продукта в счетчики расхода. Если время дозирования одной дозы превысит значение в параметре «Макс время дозы» — дозирование остановится, и на экран выводится сообщение «Нет расхода».
Загрузка продукта осуществляется автоматически, когда вес продукта в емкости опустится ниже заданного значения параметра «Вес минимум», и прекратится, когда вес продукта в емкости превысит значение параметра «Вес максимум», либо, если продукта в промежуточной емкости недостаточно, после истечения времени «Макс время загр.».
На время загрузки продукта в бункер дозирование прекращается для обеспечения точного учета расхода продукта.
Шкаф управления дозатором непрерывного действия обеспечивает:
- измерение веса продукта в основном бункере дозатора;
- управление заслонкой сброса продукта из промежуточного бункера;
- управление скоростью вращения дозирующего шнека для обеспечения заданной оператором производительности;
- остановка дозирующего шнека на время сброса продукта из промежуточного бункера;
- учет расхода продукта: за смену и итоговый;

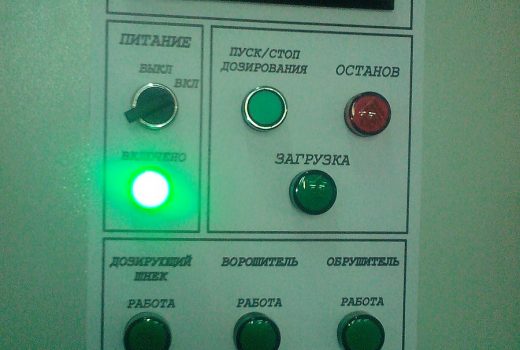

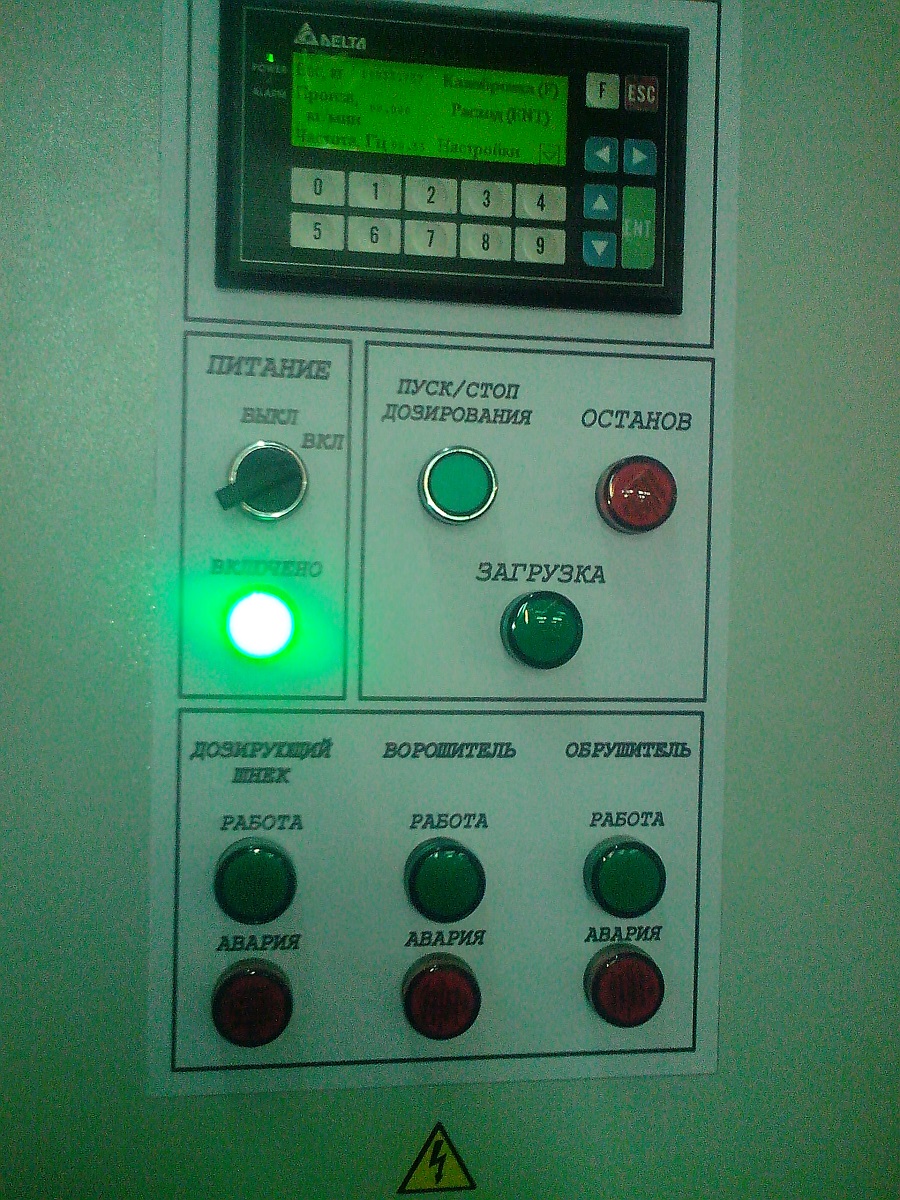

- отображение и настройка параметров работы дозатора с жидкокристаллической графической панели оператора.
