Холодоснабжение печатных секций

Система холодоснабжения предназначена для создания микроклимата внутри термоизолирующих капсул печатных секций.

Для охлаждения капсул используются чиллеры совместно с фанкойлами General. Связь контроллера с чиллерами, на которых установлены микропроцессорные терморегуляторы Dixell осуществляется по RS 485  протокол Modbus RTU.

Для увлажнения воздуха используются увлажнители форсуночного типа.

Влажность контролируется терморегулятором ОВЕН ТРМ 201, который также связан с контроллером по RS 485 протокол Modbus RTU. Для контроля влажностно — температурного режима установлен датчик влажности и температуры ДВТ который имеет токовый выход.

Преобразование токового сигнала осуществляется с помощью МВ110-8А, который подключен к контроллеру по RS 485 протокол Modbus RTU. Основной задачей контроллера является сбор информации от терморегуляторов Dixell (2 шт.), терморегуляторов ОВЕН ТРМ 201 (2 шт.), а также модуля ввода аналоговых значений МВ110-8А (1 шт.), расчет сигнала задания для каждого из чиллеров (ПИД регулирование), а также генерация кодов ошибок. Контроллер подключен к локальной сети предприятия.

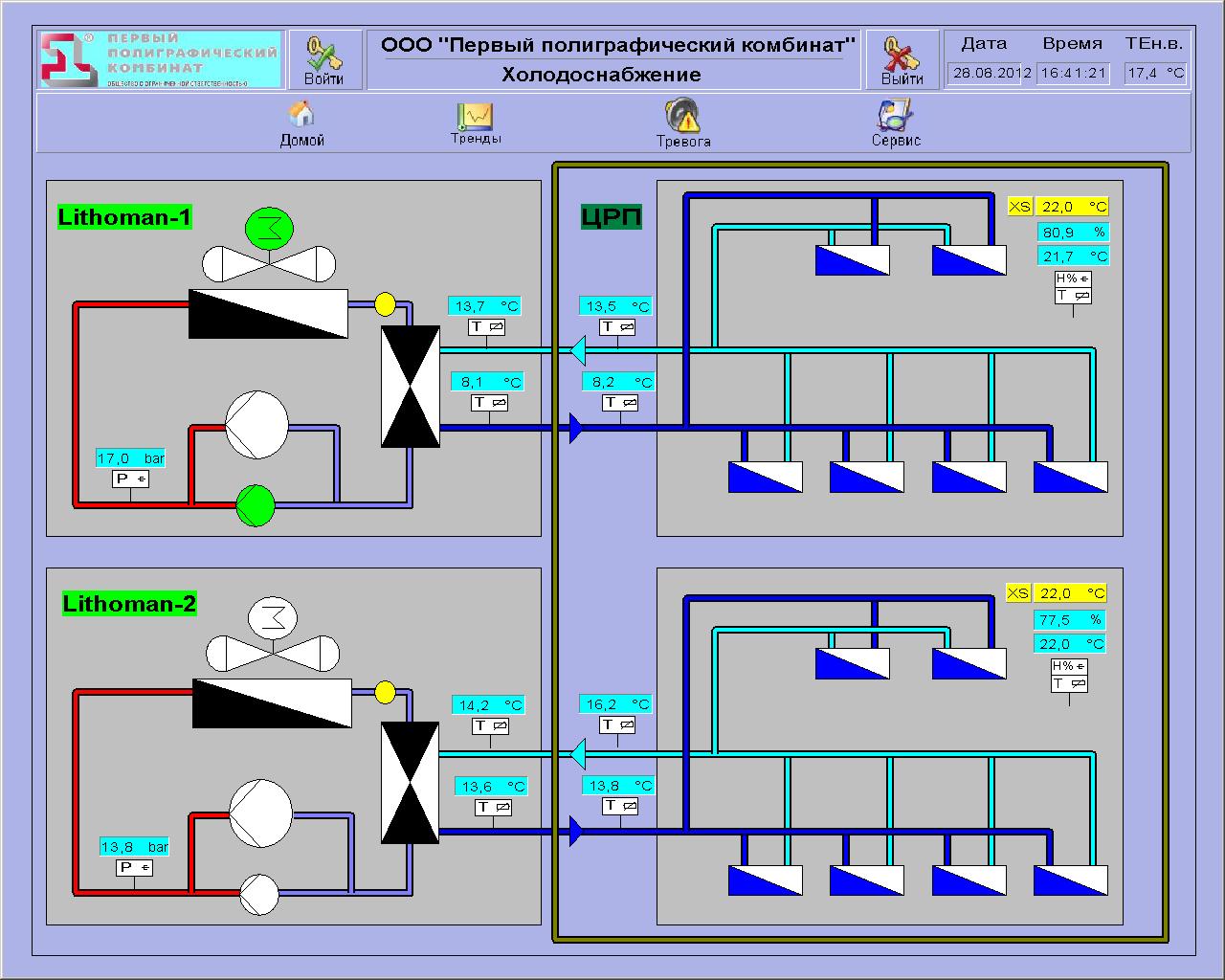

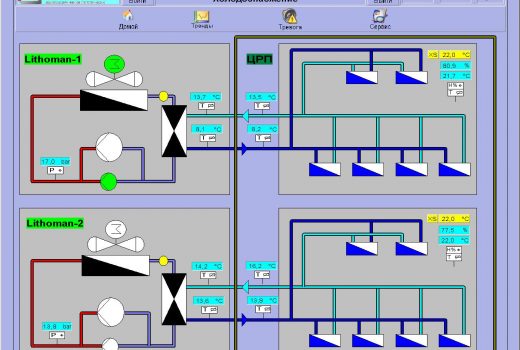

Отображение оперативной информации происходит на компьютере диспетчера в виде мнемосхемы.  Передача данных с контроллера в SCADA происходит за счет применения OPC сервера CODeSys.
