На базе оборудования ОВЕН разработан шкаф управления электрообогревом пола холодильной камеры.
Необходимость такой разработки объясняется тем, что проектирование зданий холодильников регламентирован Сводом правил СП 109.13330.2012 «Холодильник». Пункт 8 этого Свода правил определяет необходимость защиты грунтов оснований зданий холодильников от морозного пучения на основе системы электрического кабельного электрообогрева. Морозное пучение происходит из-за отрицательных температур в помещениях холодильника и приводит к большим затратам на исправление деформированных конструкций.

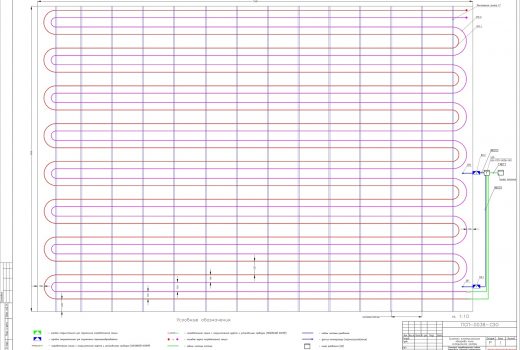

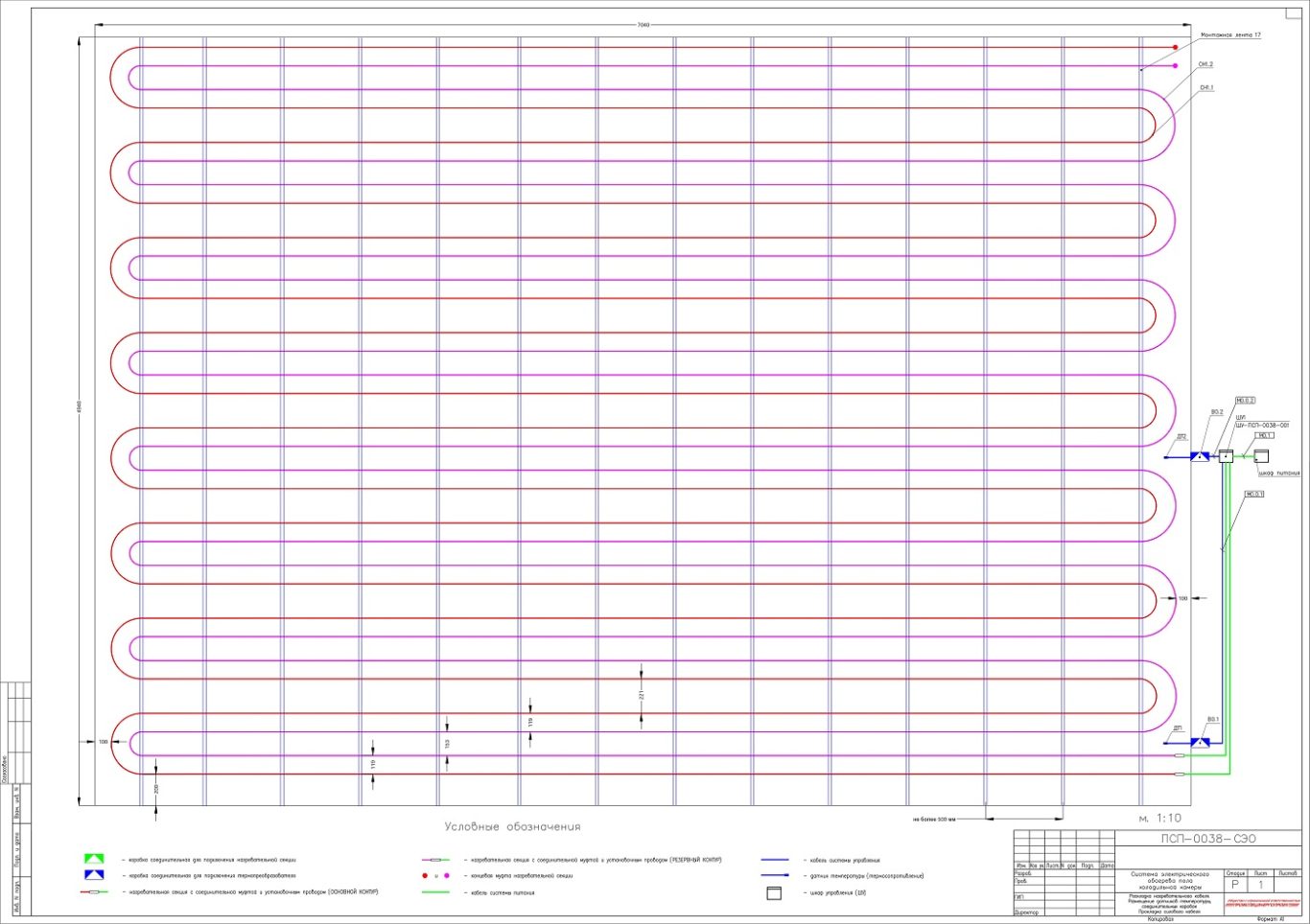

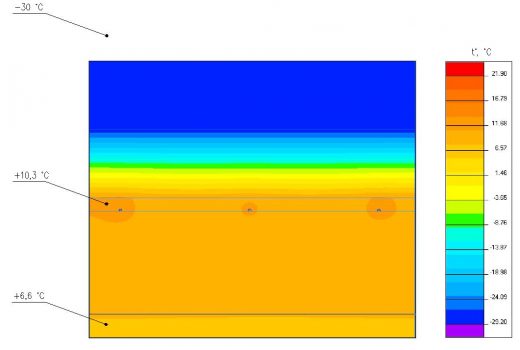

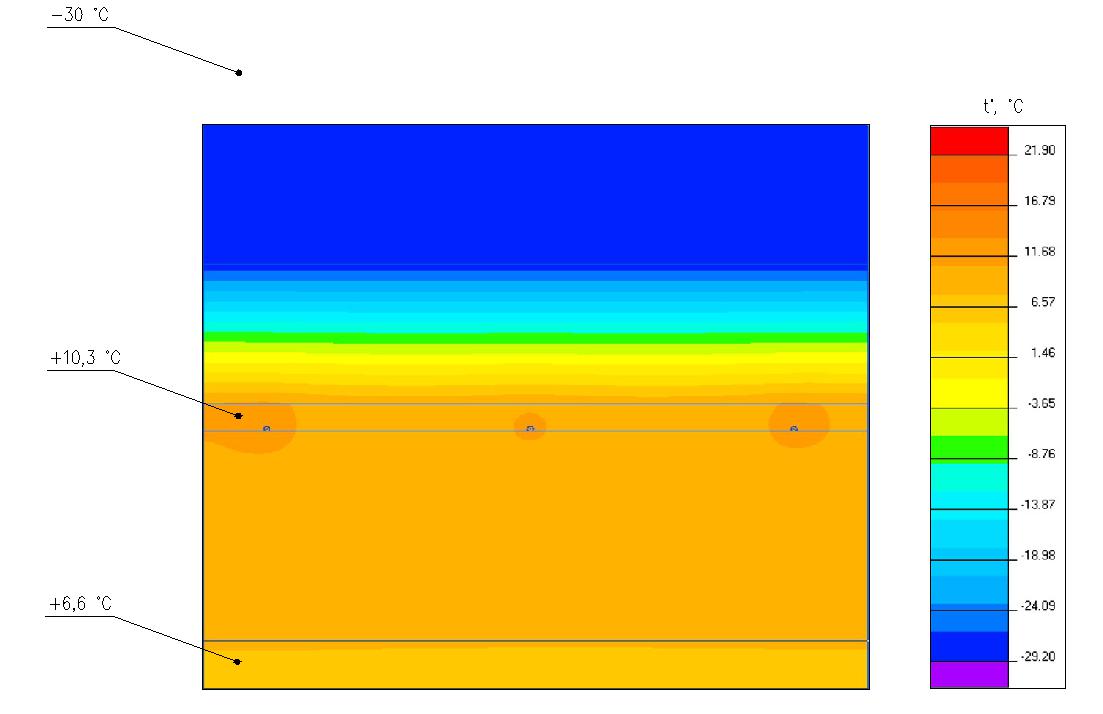

Мощность этой системы устанавливается по результатам теплотехнического расчета на основе конструкции «пирога» пола. Для повышения надежности работы системы электрообогрева предусматриваются два контура – основной и резервный.

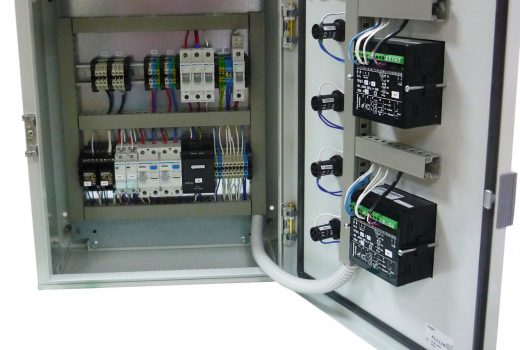

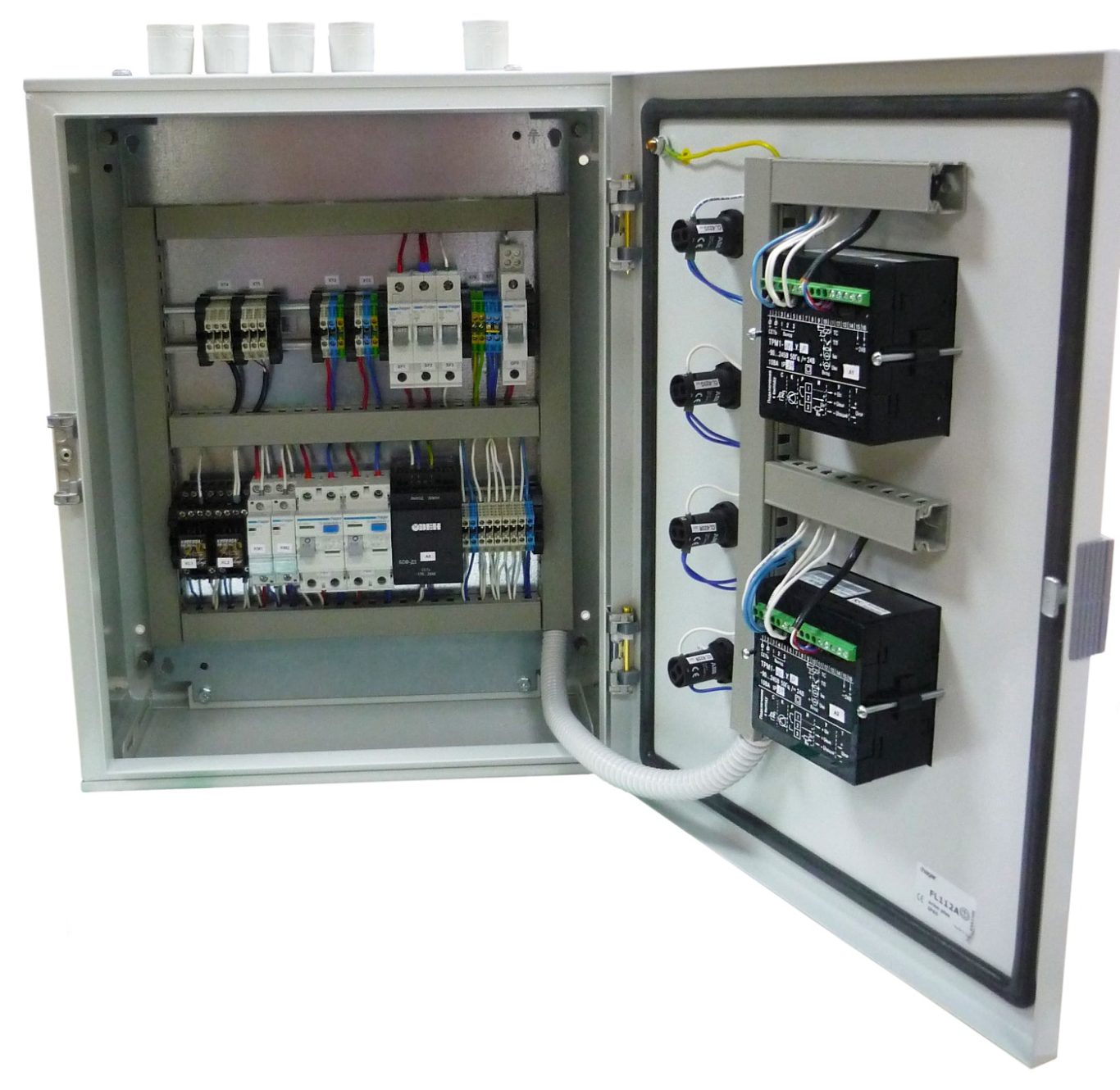

Шкаф управления электрообогревом пола холодильной камеры построен на основе двух измерителей-регуляторов одноканальных ОВЕН ТРМ1-Щ1.У.Р, которые автоматически по сигналам с термосопротивлений ОВЕН ДТС034-PT100.B3.20/2 регулируют температуру грунта в диапазоне 2-3 ºC. Блоки сетевых фильтров ОВЕН БСФ-Д3-1,2 защищают цепи питания измерителей-регуляторов от импульсных и высокочастотных помех.
Шкаф управления обеспечивает аварийное автоматическое отключение при возникновении коротких замыканий, а также при превышении допустимого значения тока утечки на землю (30 мА).
