Модернизация автоматики токарного станка ФТ-11 с применением ОВЕН ПР110

На одном из предприятий потребовалась модернизация автоматики токарного станка ФТ11. Система управления, созданная еще в 1986 году, сильно устарела и постоянно давала сбои, в то время как механика станка была в нормальном рабочем состоянии. Было принято решение полностью заменить систему управления на современное программируемое реле от компании ОВЕН.

Задача системы управления заключалась в том, чтобы обработать сигналы от кнопок и переключателей органов управления станка, а также сигналы от задатчика скоростей (9 скоростей) и выдать сигналы управления на электромагнитные муфты (7 муфт) коробки передач, а также включать/отключать главный привод.

В процессе реализации проекта была изучена работа старой системы управления, разработана новая и подобрано новое оборудование, а также осуществлены демонтаж старой системы и монтаж нового оборудования, разработка программного обеспечения для программируемого реле и выполнена пуско-наладка. Все это заняло три рабочих смены.

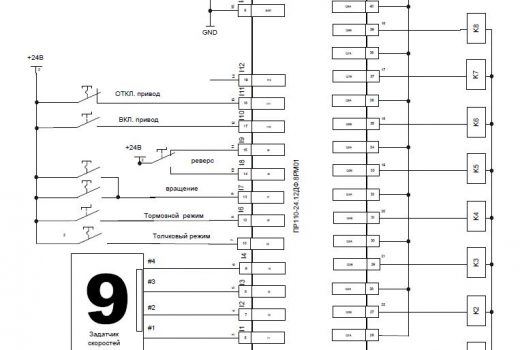

Система управления была реализована на программируемом реле ОВЕН ПР110-24.12ДФ.8Р. В качестве задатчика скорости применен декадный переключатель, что сократило число входных сигналов для скорости с 9 до 4. Питание цепей управления, управления муфт – 24 В.

Применение программируемого реле ОВЕН ПР110 позволило выявить определенные преимущества

• быстроту реализации проекта;
• гибкость в использовании;
• возможность дальнейшей модернизации;
• дешевизну;
• надежность, что подтверждено опытом длительной эксплуатации.
