Пульт управления канализационной насосной станцией

Канализационная насосная станция (КНС) предназначена для перекачки сточных вод от жилых застроек, отдельно стоящих коттеджей, ливневых, а также производственных сточных вод. Специалистами ООО «АСИНТЕК» разработан, реализован и успешно введен в эксплуатацию пульт управления канализационной насосной станцией.

Объект управления:

Канализационная насосная станция представляет собой два резервуара для приема стоков, один из которых является основным, а второй – дополнительным на случай переполнения первого резервуара. В первом резервуаре расположены четыре поплавковых датчика уровня и два погружных насоса. Во втором резервуаре размещены два поплавковых датчика уровня и дренажный насос.

Устройство пульта управления:

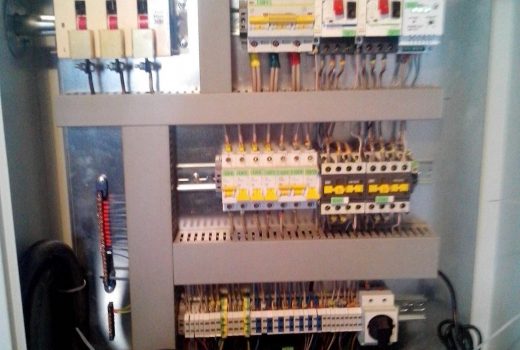

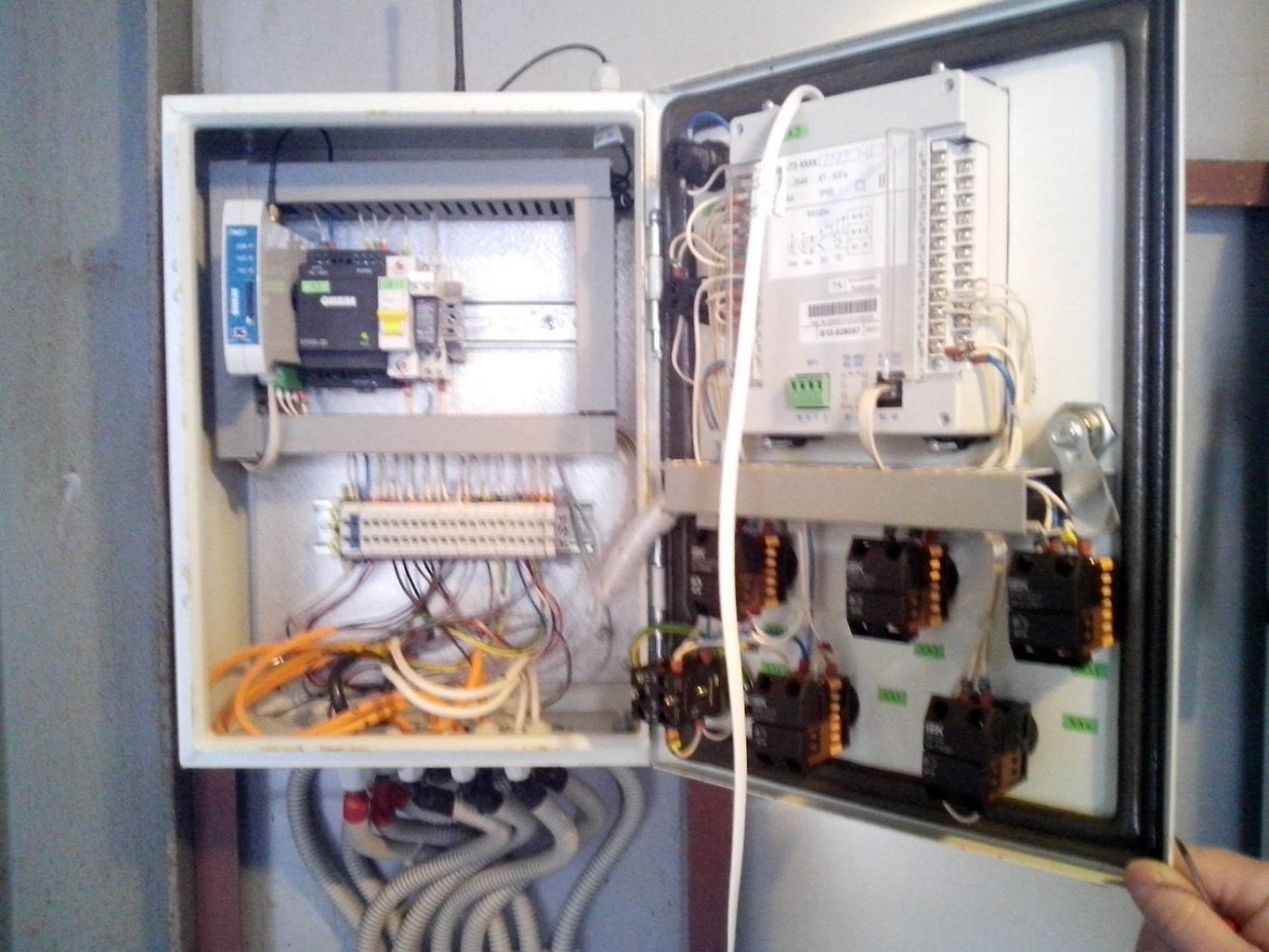

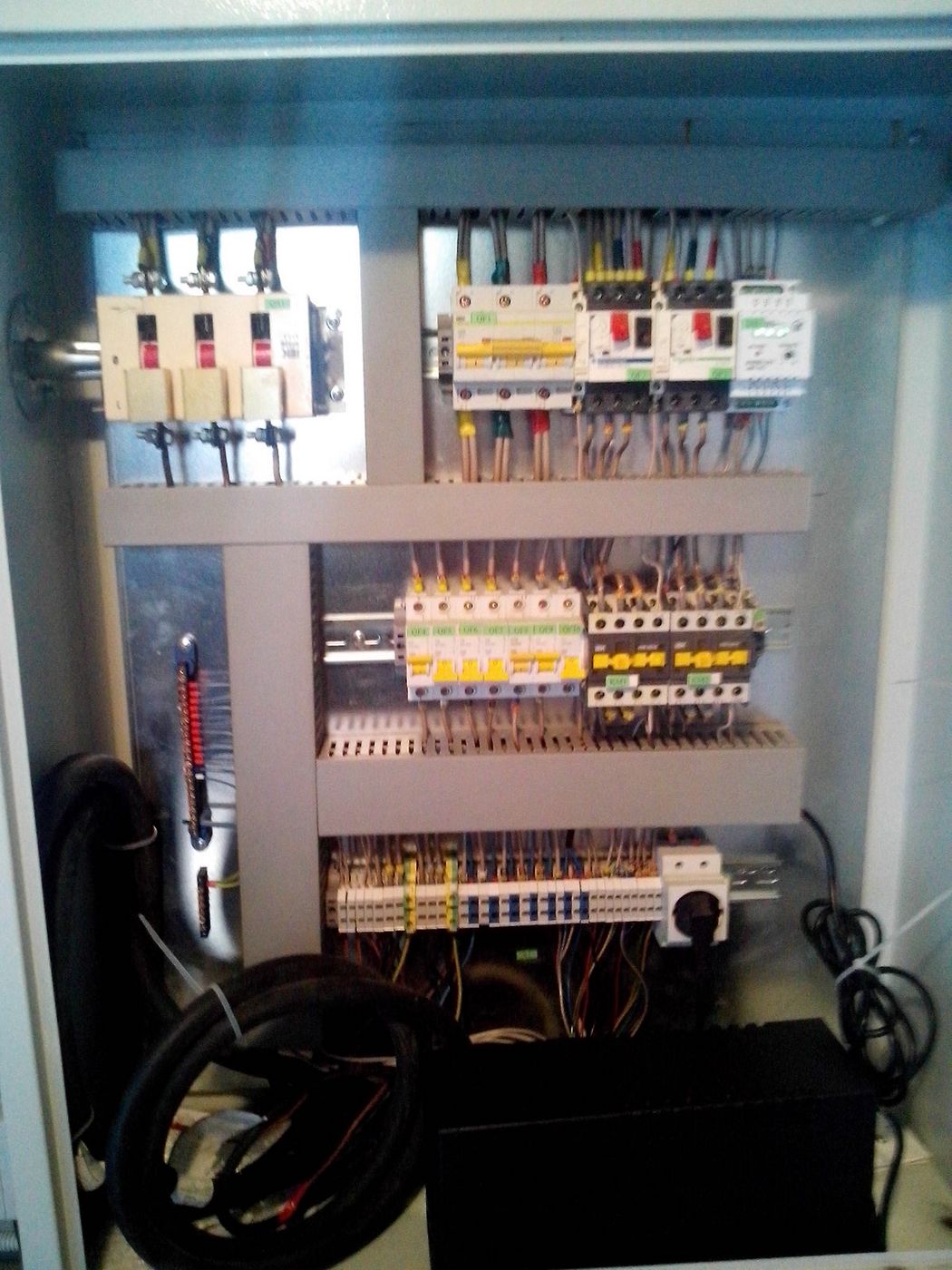

Конструктивно пульт управления выполнен в виде двух электрошкафов. Один из них выполняет функции ВРУ, в нем же расположены коммутационные устройства исполнительных механизмов. Во втором шкафу находятся устройства контроля и управления, а также на нем расположены элементы для оперативного управления насосной станцией. Основным элементом пульта управления является программируемый логический контроллер ПЛК73-ККККРРРР-L. Для информирования диспетчера о состоянии объекта используется модем ПМ01.

Функциональные возможности пульта управления:

• Прием и распределение электрической энергии между технологическим оборудованием и электроприборами;
• Защита технологического оборудования от перегрузок и короткого замыкания;
• Контроль над уровнем стоков в приемном резервуаре по сигналам поплавковых датчиков уровня, пуск и останов основного и дополнительного насосного агрегата;
• Контроль над переполнением приемного резервуара и оповещение о переполнении диспетчера посредством отправки SMS-сообщения;
• Контроль над осушением приемного резервуара и отключение насосных агрегатов для предотвращения режима «сухого хода»;
• Автоматическое управление дренажным насосом по сигналам поплавковых датчиков уровня;
• Контроль аварии насосных агрегатов или питающей сети (перекос фаз) с оповещением диспетчера посредством отправки SMS-сообщения;
• Автоматическое поддержание баланса времени наработки насосных агрегатов;
• Возможность пуска и останова насосных агрегатов в ручном режиме;
• Ручное управление вентиляторами вытяжной вентиляции.
