Реконструкция инженерных коммуникаций университета гражданской авиации

Инженерные коммуникации Московского университета гражданской авиации были введены в эксплуатацию в 1971 году и за 40 лет работы значительно износились. В прошлом году система отопления и приточная вентиляционная система подверглись реконструкции и обновлению, а помогли в этом приборы ОВЕН.

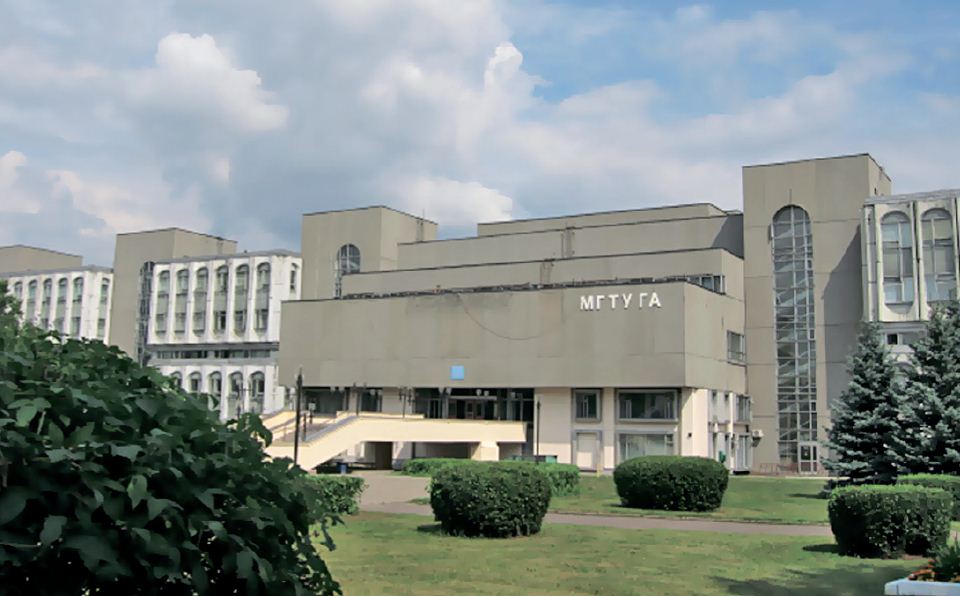

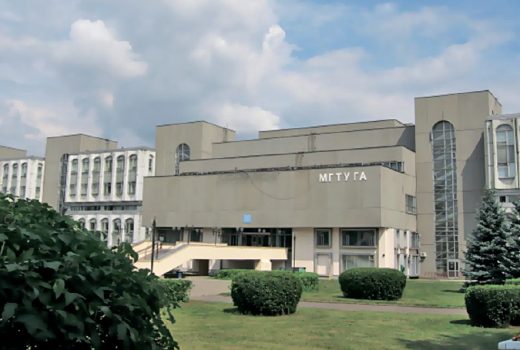

С 1999 года заказчиком компании КИПОВЕЦ является Московский госу­дарственный технический университет гражданской авиации (МГТУ ГА). Основ­ной корпус университета был построен в 1971 году в стиле хай-тек – это современное здание с огромны­ми окнами и большим количеством помещений различного назначения.

Система отопления

Отопительная система в здании университета независимая c пластин­чатыми теплообменниками. Устарев­шие регуляторы поэтапно заменялись на контроллеры ОВЕН ТРМ32. Теперь регулирование температуры в контуре отопления осуществляется по отопи­тельному графику с высокой точностью поддержания температуры, обеспечи­ваемой ПИД-регулятором. Значения температур в канале контроля, выбран­ном пользователем, можно видеть на дисплее самого прибора. Кроме того, ТРМ32 контролирует температуру об­ратной воды, что позволяет избежать штрафных санкций от ЦТП.

ТРМ32 совместно с таймером ОВЕН УТ1-PiC регулирует график системы отопления в вечернее и ночное вре­мя, в выходные дни и во время кани­кул, когда в университете не бывает студентов и нет необходимости под­держивать достаточно высокую тем­пературу, что обеспечивает экономию тепловой энергии и затрат.

С помощью контроллеров ОВЕН САУ-МП осуществляется выравнивание времени наработки насосов, что спо­собствует продлению срока их службы. Кроме того, в случае поломки одного из насосов происходит автоматический ввод резервного насоса для нормаль­ной циркуляции теплоносителя в сис­теме отопления, горячего и холодного водоснабжения.

Приточная вентиляционная система

В здании университета гражданс­кой авиации много больших и малых аудиторий, есть спортзал, столовая, вестибюль. В холодную погоду для обогрева главного корпуса теплоот­дачи от батарей не хватало, поэтому в каждую аудиторию, а также в спорт­зал, вестибюль и столовую были выве­дены отдельные линии приточной вен­тиляции с автоматической системой, следящей за работой.

При разработке системы автома­тики приточной вентиляции в пер­вую очередь добивались того, чтобы в аудиториях поддерживалась ком­фортная температура. Установленная система обеспечивает распределение свежего теплого воздуха в зависимос­ти от времени суток, типа помещения и даже количества людей, находящих­ся в нем. В результате автоматизации удается не только поддерживать необ­ходимую температуру, но и экономить потребление электроэнергии.

На базе УКТ38 создана система многоточечного измерения темпера­туры в аудиториях. Контроллер ОВЕН ТРМ33 используется для регулиро­вания температур, значения которых были установлены в соответствии со СНиПами и температурным графиком. Но на практике приходится еще учи­тывать условия и назначение разных помещений, поэтому в аудиториях с большими окнами, где приток холод­ного воздуха больше, ее чуть завыша­ют. А, например, в спортивном зале – наоборот, температурные уставки на несколько градусов ниже по сравне­ нию с уставками в учебных помеще­ниях. То же и в столовой, и варочном цеху.

В столовую проведены сразу две вентиляционные системы. Одна – в обеденный зал, вторая – в вароч­ный цех. В варочном цеху вентиля­ция включается рано утром, за час до прихода поваров, а выключается еще до того, как сотрудники заканчивают смену, поскольку там и так становится жарко. В обеденный зал подача возду­ха начинается за час до обеда и закан­чивается одновременно с окончанием занятий.

В спортивный зал и вестибюль – эти помещения самые холодные – направ­лены отдельные приточные линии, кото­рые начинают работать за час до откры­тия университета и заканчивают после окончания всех занятий.

С помощью таймеров УТ1-PiC были построены графики включения дви­гателей приточных систем. Таймер за час до начала занятий в каждой ауди­тории запускал приточные установки и прогревал помещение. Сразу же после занятий автоматика выключала поток теплого воздуха. При одновременном включении двигателей приточной вентиляции происходили перегрузки в электросети, из-за чего часто сра­батывала защита. Это было устранено попеременным включением двигате­лей приточных установок опять же с помощью таймеров УТ1-РiС, которые позволяют поддерживать стабильное электропитание и обеспечивают эко­номию теплоэнергии из-за отсечения лишних теплопотерь в здании вече­ром, в выходные дни и каникулы.

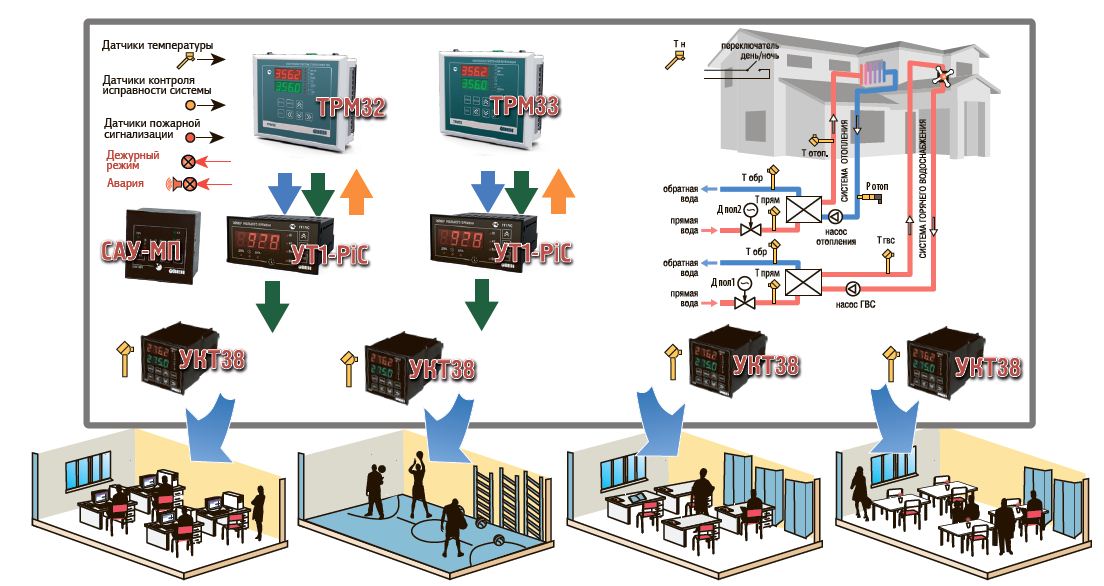

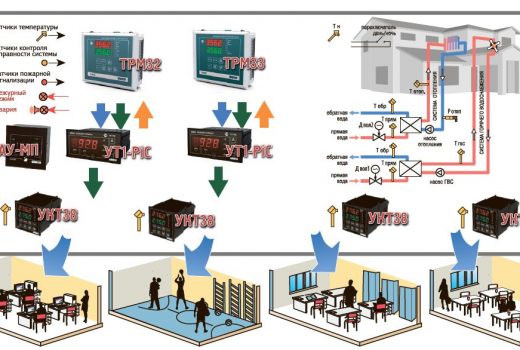

Система автоматики приточной вентиляции на базе приборов ОВЕН обеспечивает:

• управление вентиляторами приточ­ной системы с возможностью плав­ной или ступенчатой регулировки их производительности;
• индикацию работы вентиляторов притока;
• поддержание заданной температу­ры воздуха;
• блокировку питания калорифера при выключении приточного венти­лятора;
• защиту от перегрева калорифера и вентиляторов;
• защиту от перекоса фаз или пропа­дания одной фазы;
• защиту при коротком замыкании или перегрузке;
• плавно или ступенчато изменять производительность вентиляцион­ной установки;
• любой временной алгоритм управ­ления (от суток до года) вентиляци­онной системой без вмешательства обслуживающего персонала.

Все приборы управления объедине­ны в единую сеть, и данные по всем поме­щениям поступают на ПК в диспетчерс­кую университета, ведется архив данных.

Глядя в будущее

В учебных корпусах и в общежитии университета были установлены четы­ре узла учета тепловой энергии. Сей­час для удаленного обмена данными по беспроводным системам связи рас­сматривается вариант использования модема ОВЕН ПМ01. Модем позволит снимать отчеты с теплосчетчиков не­посредственно с компьютера.

Через модемную связь снятие рас­печатки занимает не более 15 минут. Система автоматического сбора дан­ных с теплосчетчиков и формирова­ние ведомостей теплопотребления в конкурирующих фирмах стоит более 20000руб., не считая ежемесячного обслуживания (около 1000руб.). Схема модемной связи на базе модема ПМ01 по стоимости не дороже 6000 руб. и без абонентской платы. Этот проект в активной стадии разработки.
