Щит управления электрическими тёплыми полами

Разработан щит управления электрическими (“инфракрасные” плёночные) тёплыми полами в коттедже.

В состав системы управления входят:

• Семь отапливаемых помещений.
• В каждом помещении отдельный датчик температуры пола и отдельный датчик температуры воздуха. Один датчик уличной температуры.
• Два помещения (маленькие) управляются электромагнитными реле.
• Четыре помещения управляются обычными (вкл/откл) твердотельными реле.
• Одно помещение управляется регулируемым твердотельным реле с плавным изменением мощности нагрузки.
• Контроль нагрузок по фазам и управление с учётом максимально допустимых токов (данный пункт по техзаданию клиента).

Используемое оборудование ОВЕН:

• Программируемое реле ПР200.
• GSM-антенна АНТ-2.
• Сетевой шлюз для доступа к сервису OwenCloud RS-485 GPRS ПМ210.
• Модуль аналогового ввода МВ110-8А.
• Твердотельные реле сери HD.
• Датчики температуры ДРТС014.

Все параметры управления и мониторинга системы доступны:

а) в щите на символьном дисплее;

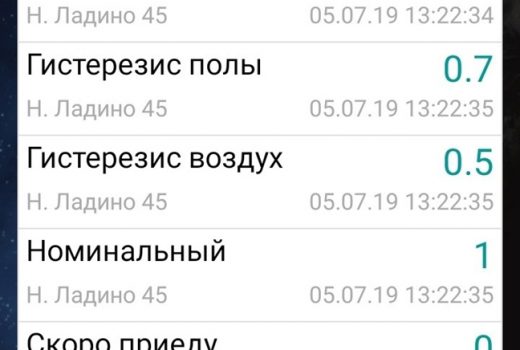

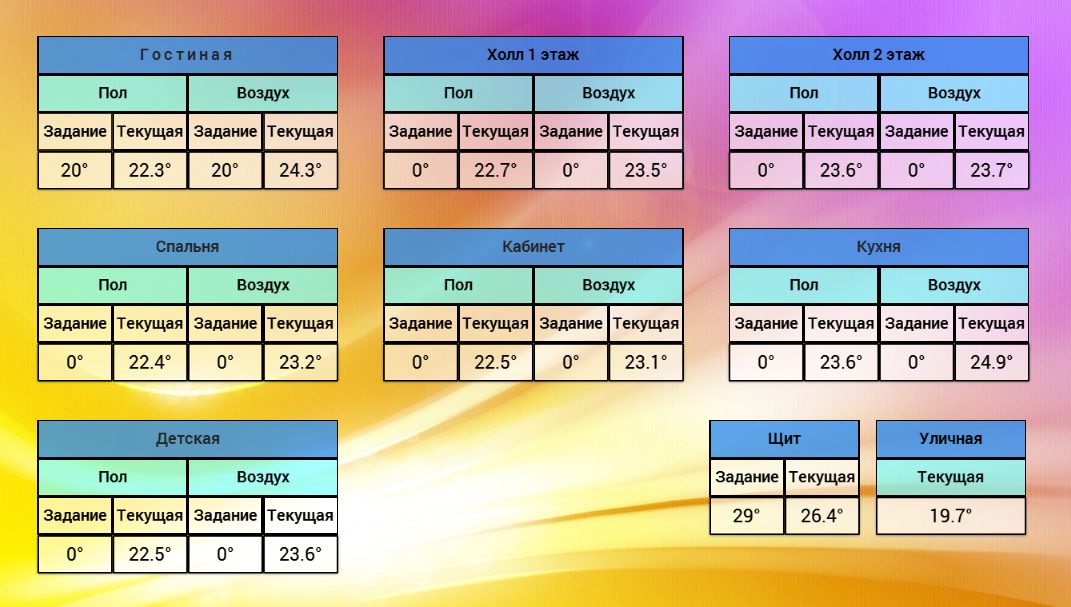

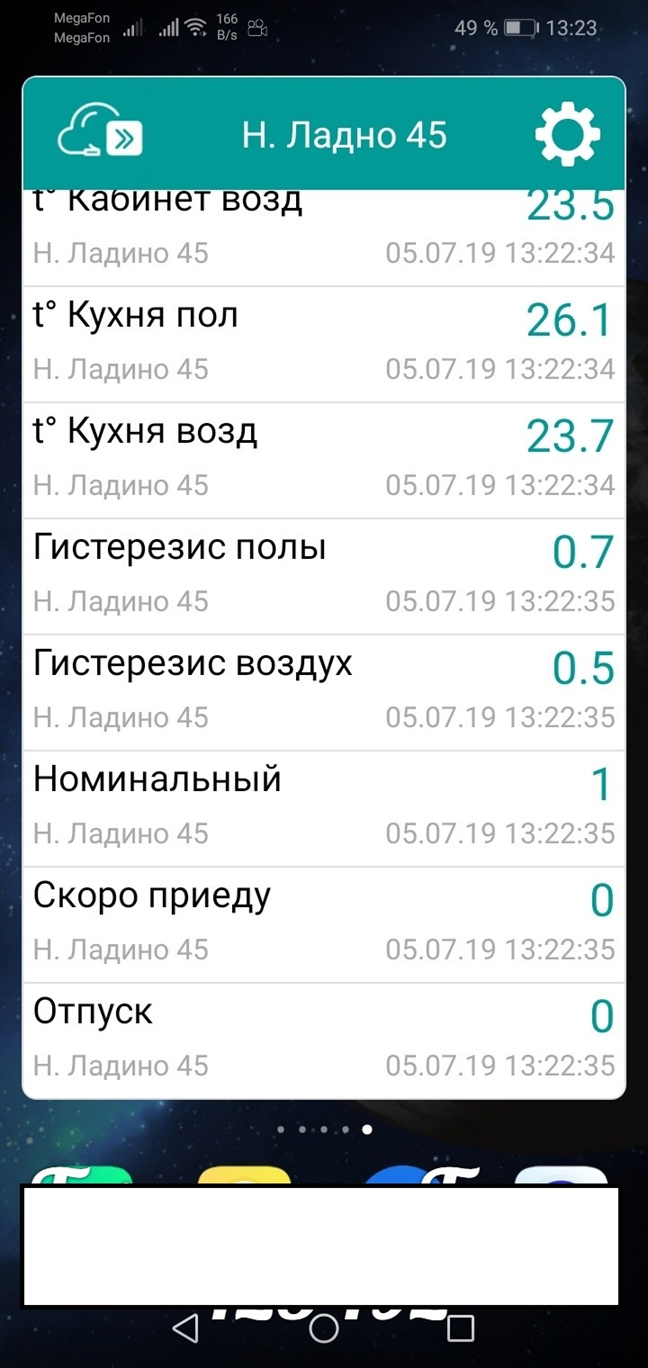

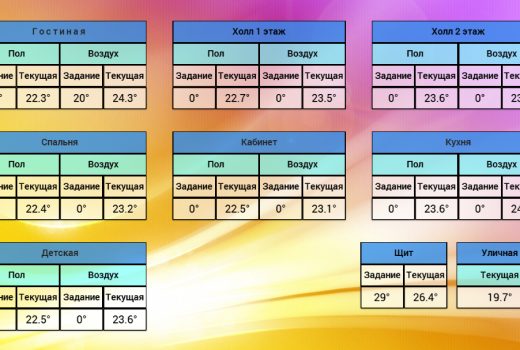

б) удалённо при помощи смартфона, планшета или ПК. Используется ПО “OwenCloud” и “Simple SCADA”.

Обеспечивается:

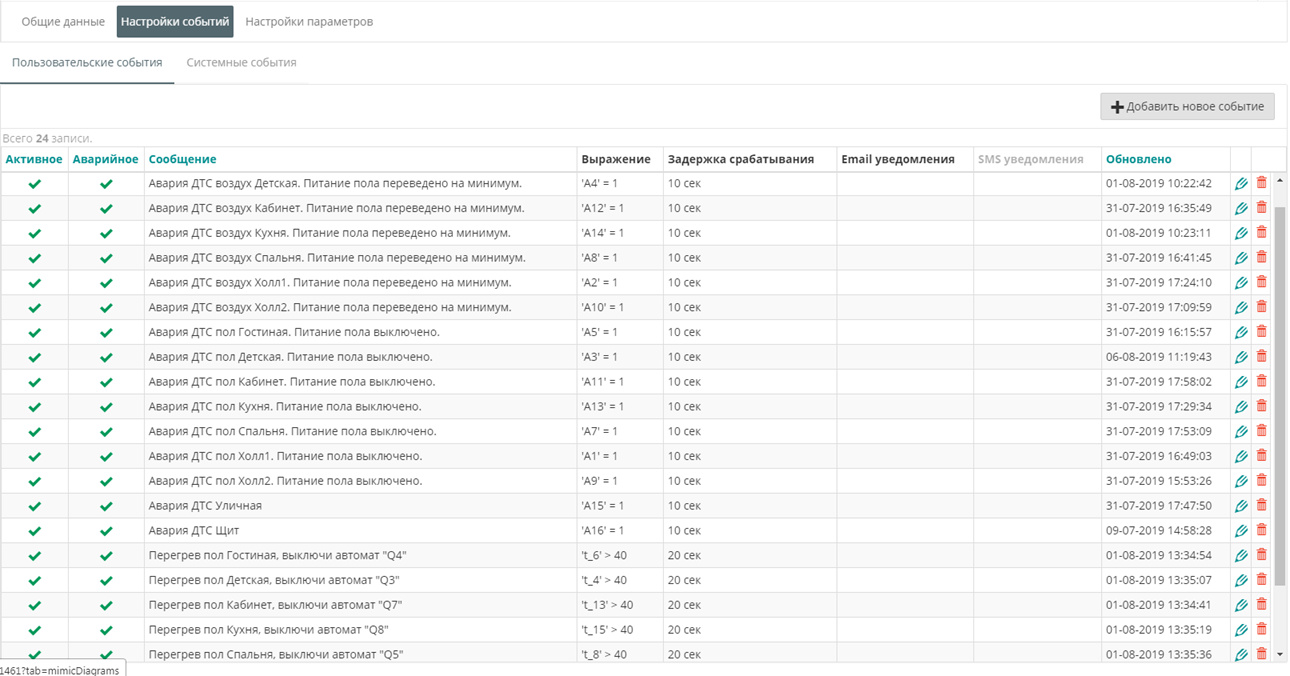

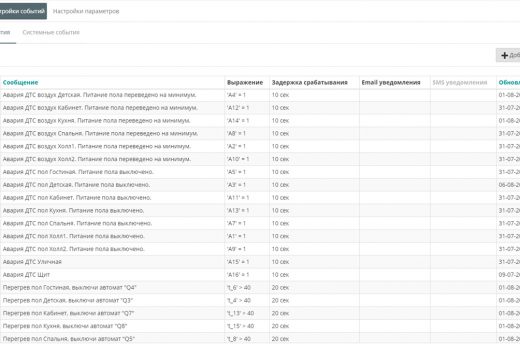

• Контроль параметров системы и в требуемых случаях оповещение на телефон, электронную почту.
• Перевод всего коттеджа в экономный или номинальный режим работы одной командой с телефона или в щите. Удобно для снижения энергозатрат когда ни кого нет в доме, особенно длительное время. Также после длительного времени отсутствия можно за ранее дать команду на прогрев и приехать в тёплый дом.
• Выносная антенна,значительно улучшающая качество сигнала сети мобильного оператора.
