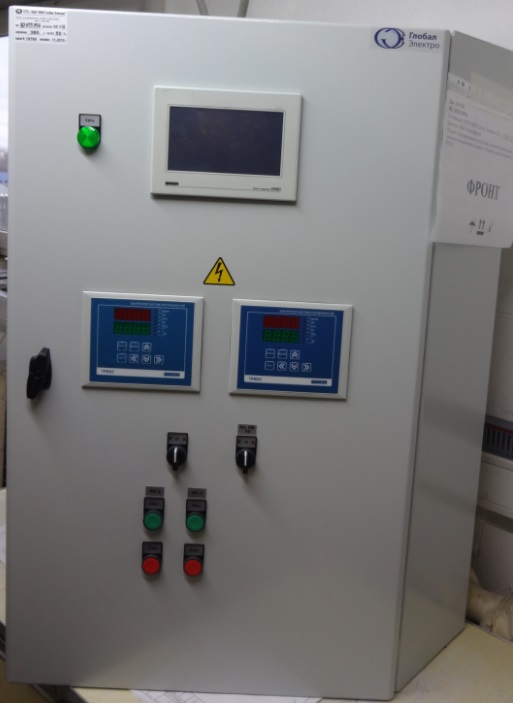

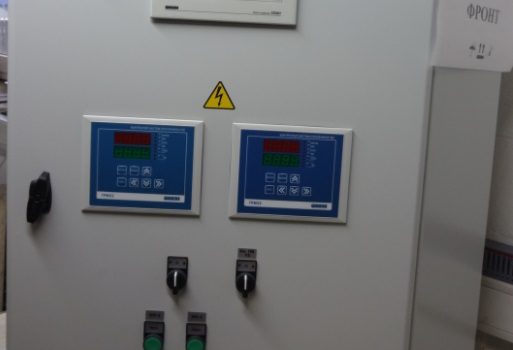

Щит управления и автоматики ИТП

Щиты автоматики для тепловых пунктов предназначены для сбора информации и автоматизированного управления ИТП/ЦТП.

Автоматика позволяет снизить до минимума обслуживающий персонал и максимально исключить человеческую ошибку при управлении тепловыми пунктами.

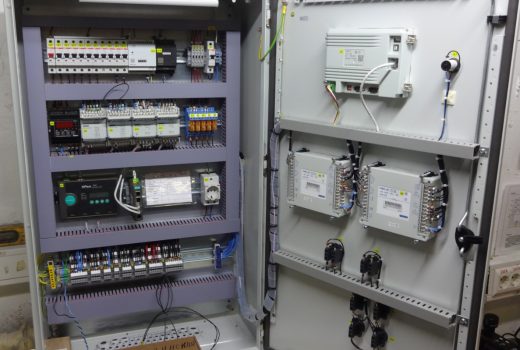

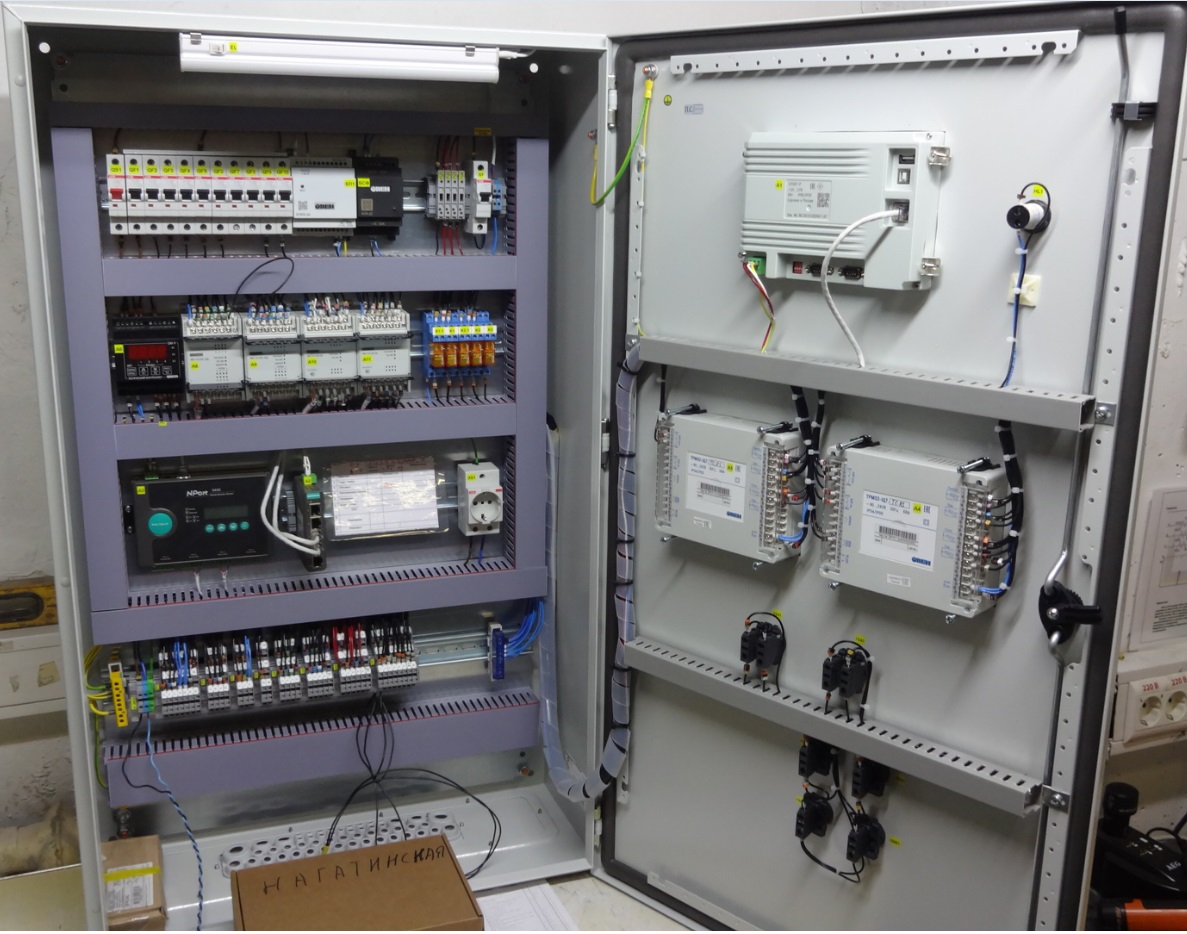

В системе управления используется следующее оборудование ОВЕН:

• Сенсорная панель оператора СП307
• Контроллер для отопления и ГВС ТРМ32
• Контроллер для управления группой насосов с чередованием САУ-У
• Модули аналогового ввода с универсальными входами МВ110-224.8А
• Модули дискретного ввода МВ110-224.16Д
• Блок сетевого фильтра БСФ
• Одноканальный блок питания БП60Б

В системе управления применяются термопреобразователи сопротивления ОВЕН ДТС105 и ОВЕН ДТС125Л, датчик давления ПД100-311.

Основные функции щита автоматики:

• контроль работы насосов (отопления, вентиляции, ГВС и подпитки);
• управление насосами подпитки в ручном и автоматическом режимах;
• поддержание температуры в каждом контуре (отопление, вентиляция, ГВС) согласно индивидуальным графикам;
• контроль основных параметров (температура, давление) в трубопроводах теплосети, отопления, вентиляции, ГВС;
• контроль наличия напряжения по двум вводам питания;
• передача всех параметров и сигналов состояния насосов в диспетчерскую.
