Щит управления паровым котлом

Щит управления паровым котлом Е1/9 ЩУКп 01.1, оснащённый горелкой Г-1,0.

Щит управления паровым котлом разработан взамен автоматики типа БУС, КСУ, КСУМ и предназначен для автоматического управления паровым котлом, оснащенным двухступенчатой не автоматизированной горелкой, работающей на газообразном топливе (согласно действующих нормативных документов).

Щит обеспечивает автоматическую проверку герметичности газовых клапанов, автоматический розжиг и управление котлом в автоматическом режиме.

Щит управления паровым котлом ЩУКп 01.1 изготовлен в корпусе IEK ЩМП-3-2 исполнение IP 31 (габариты корпуса 650*500*220 мм). Ввод кабеля нижний через гермовводы.

Щит обеспечивает выполнение следующих функций:

• Пуск и остановку котла по команде оператора.
• Активный контроль цепей дискретных и аналоговых датчиков.
• Отключение котла в случае аварийной ситуации с запоминанием и индикацией первопричины на экране ПЛК73.
• Управление питательным насосом с помощью САУ-У.
• Режим «Большое» / «Малое» горение.

Используемые датчики:

• Дискретные — типа «сухой контакт».
• Аналоговые — 4…20 мА.
• Кондуктометрические датчики уровня.

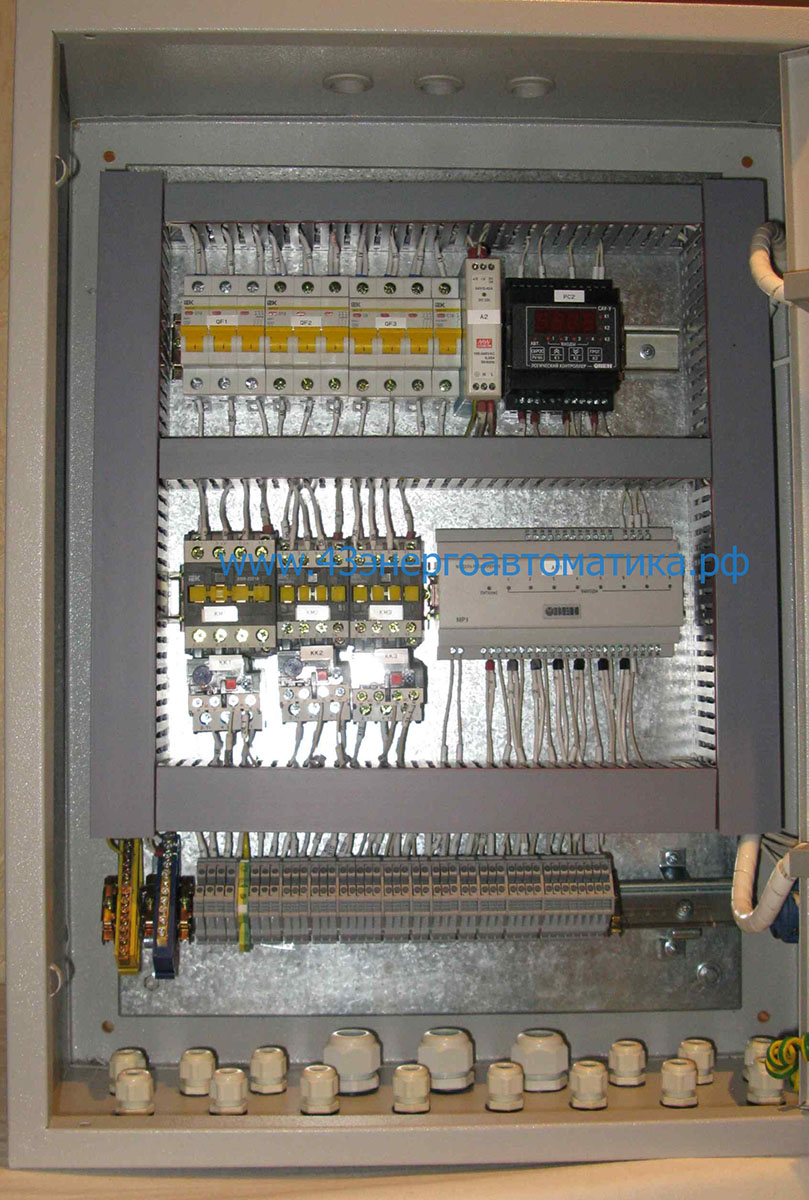

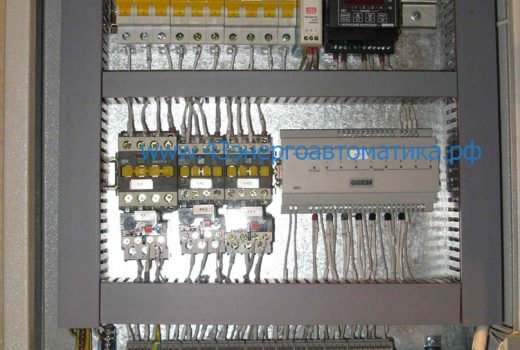

В металлическом корпусе размером 650х500х220 мм. расположены:

• автоматы защиты;
• тепловые реле;
• магнитные пускатели;
• блок питания 24В.;
• контроллер САУ-У;
• модуль расширения МР-1.

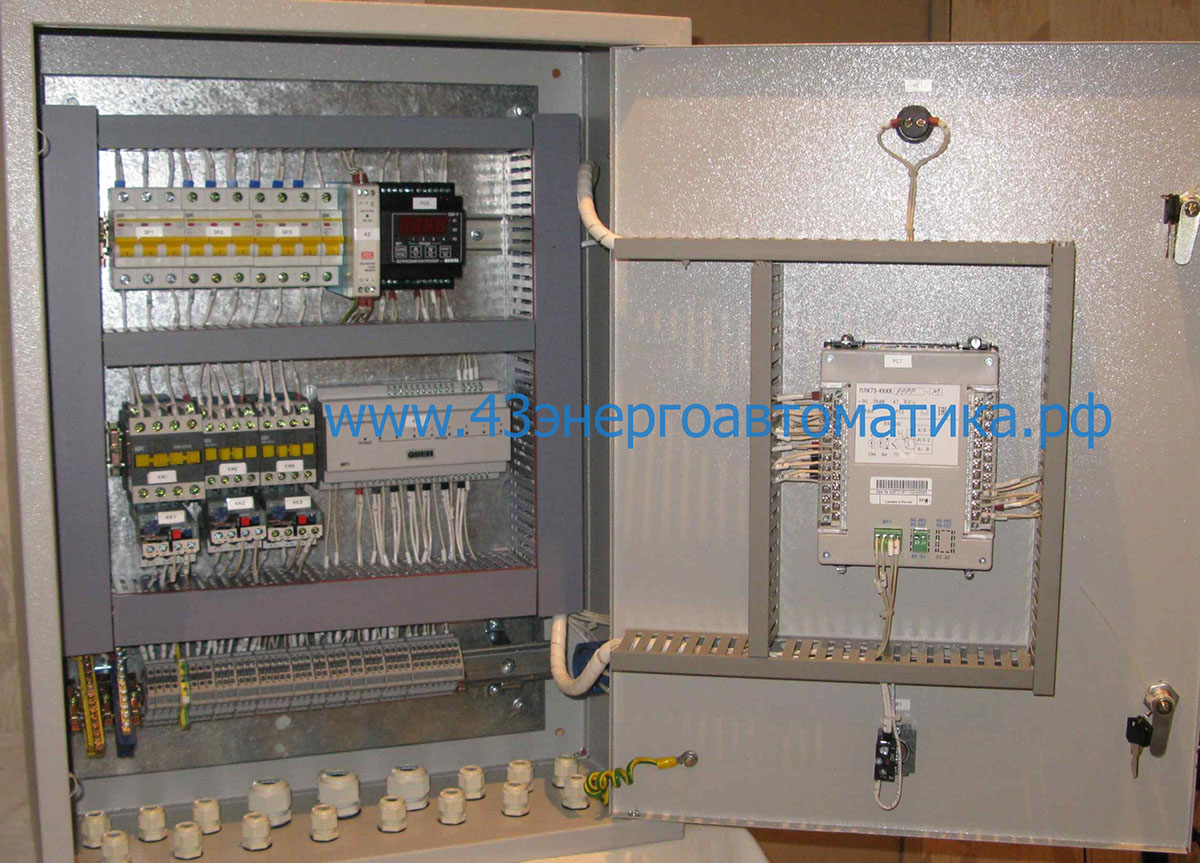

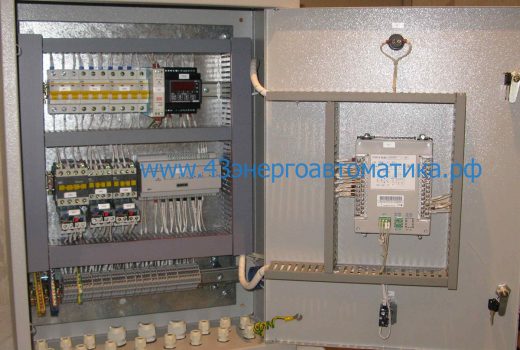

На дверце щита расположены:

• индикатор «Питание»;
• программируемый логический контроллер ПЛК73;
• кнопка «Аварийный останов»;

На боковой стенке расположены:

• сирена;
• главный выключатель.

Щит ЩУКп 01.1 имеет 5 каналов регулирования и 10 каналов контроля. Регулировка мощностью горелки — двухступенчатая. Щит управления режим «горячий резерв» (опция).

Щит изготовлен на базе программируемого реле ОВЕН ПЛК73.

Контроль уровня воды в котле и включение/выключение питательного насоса обеспечивает контроллер САУ-У.

ЩУКв 01.1 обеспечивает защиту котла и выдачу аварийных сигналов:

• авария по разрежению;
• авария по нижнему аварийному уровню воды;
• авария по верхнему аварийному уровню воды;
• авария по превышению давления пара;
• авария по погасанию факела горелки и запальника;
• авария по наличию ложного пламени;
• авария по разрежению;
• авария по отклонению давления воздуха на горение;
• авария по отклонению давления газа на горение;

Сигналы аварии отображаются на экране ПЛК73 и дублируются звуковым сигналом. Аварийный сигнал выдаются в систему общекотельной автоматики (опция). Щит управления обеспечивает режим «горячий резерв» (опция). Возможно исполнение щита с другими марками котлов и теплогенераторных установок.

В ЩУКп 01.1 установлена пускорегулирующая аппаратура электродвигателя питательного насоса, дымососа, вентилятора горелки.
