Описание проекта

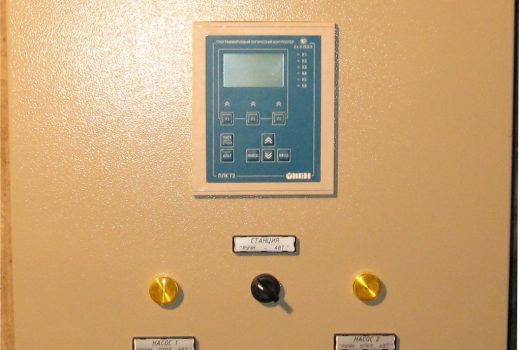

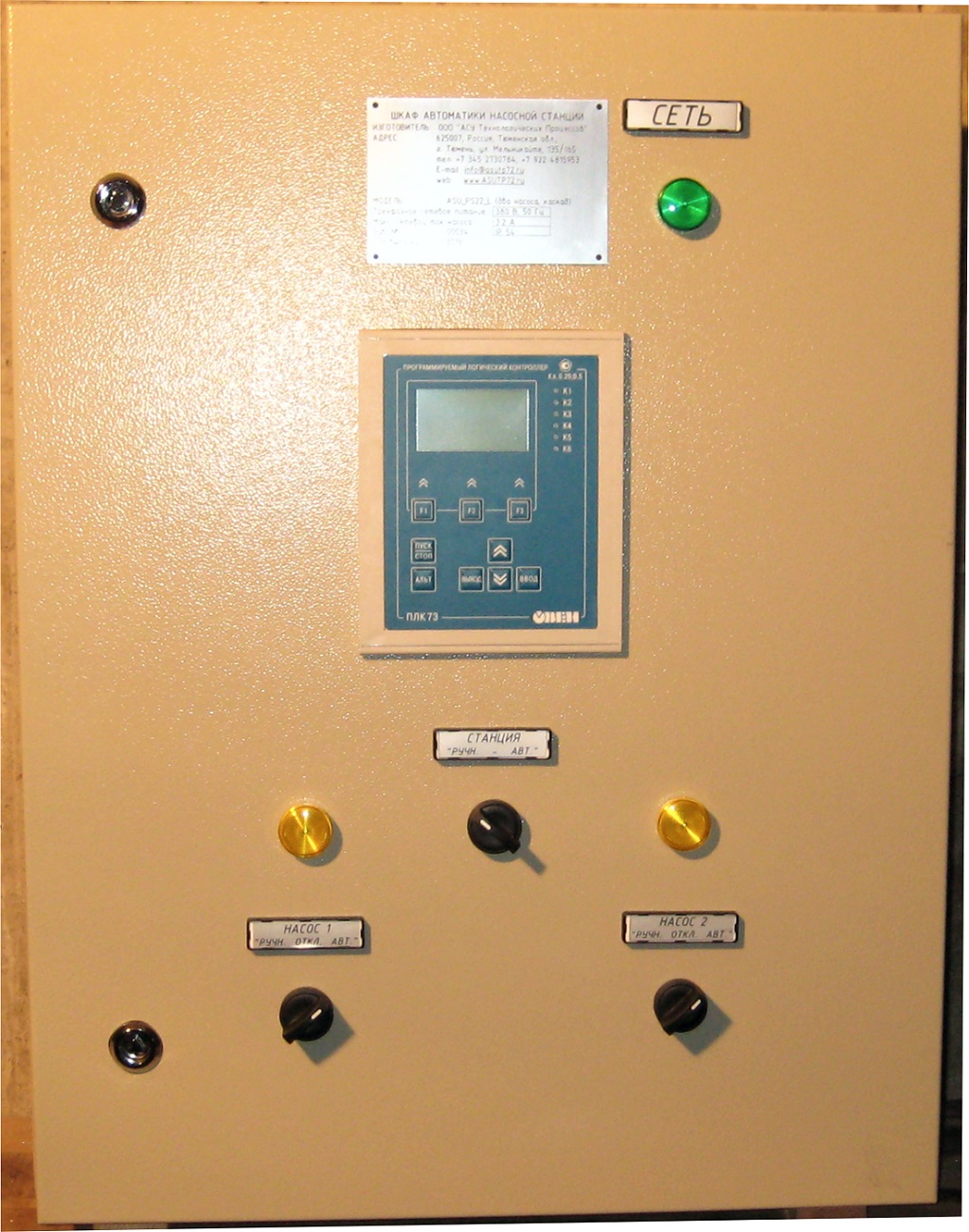

Краткое описание шкафа автоматики насосной станции ASU.PS22.PLC73

Шкаф автоматики предназначен для поддержания выходного давления (или перепада давления) насосной группы из двух насосов в системах водоснабжения/отопления путем регулирования частоты питающего напряжения одного из насосов и подключения в каскад второго насоса.

Функциональность

  • поддержание заданного давления в нагнетательном коллекторе или поддержание заданного перепада на насосной группе;
  • каскадное управление насосами станции (контроллер обеспечивает управление вторым насосом, подключая его к сети 380 В);
  • резервный ввод насоса при аварии одного из насосов;
  • чередование работы двух насосов с заданным интервалом времени;
  • защита насосов от сухого хода;
  • защита насосов при авариях в питающей сети 380 В (реле контроля фаз);
  • защита насосов, имеющих контакт «перегрев» (SSM/WSK);
  • работа насосов в каскаде при выходе из строя ПЧ (от сети 380 В);
  • перезапуск станции при аварии обоих насосов с заданным интервалом времени;
  • перевод станции в ручной режим управления;
  • контроль состояния (залипания) магнитных пускателей;
  • управление вентилятором шкафа.

Измеряемые технологические и вспомогательные параметры

  • входного давления (4…20 мА); может быть заменен на реле давления;
  • выходного давления (4…20 мА);
  • частоты питающего напряжения, поступающего с преобразователя частоты к насосу (4…20 мА);
  • перепада давления на насосной группе (вычисляется);
  • температуры в шкафу автоматики (ТСМ-50М);
  • регистрация минимальных и максимальных значений давлений (интервал до 1 недели);
  • общего времени наработки насоса Н1;
  • общего времени наработки насоса Н2;
  • текущего времени работы основного насоса;
  • времени до смены насосов;
  • текущего времени простоя станции;
  • общего времени простоя станции;
  • количества произошедших аварий.

Перечень основного оборудования

  • контроллер ОВЕН ПЛК73;
  • преобразователь частоты ОВЕН ПЧВ101;
  • блок сетевого фильтра ОВЕН БСФ;
  • реле контроля фаз РНПП-311М (Новатек Электро);
  • контакторы серии TESYS E (Шнайдер Электрик);
  • переключатели, лампы – серия XB7 (Шнайдер Электрик).
