Шкаф управления климатом капустохранилища

В данном проекте была разработана система поддержания микроклимата в хранилище капусты. Система автоматизированного поддержания микроклимата в хранилище предназначена для сохранения капусты в период с осени (уборка капусты на хранение) до весны (окончание реализации и переработки).

Система состоит из клапана притока, камеры смешения, вентиляторов, выпускных клапанов, дополнительного обогрева, а также датчиков температуры, влажности и уровня углекислого газа. В данной системе не установлен холодильный агрегат, а предусмотрен дополнительный обогрев, так как хранение капусты будет осуществляться в зимний период.

Согласно ГОСТ на хранение капусты (а также исследованиям некоторых НИИ) в хранилище должен обеспечиваться определённый температурно-влажностный режим, уровень СО2 и воздухообмен (подмес внутреннего и внешнего воздуха). Шкаф управления обеспечивает данные требования для наилучшего хранения капусты и , соответственно, наименьшие потери товарного вида и свойств капусты к окончанию срока хранения.

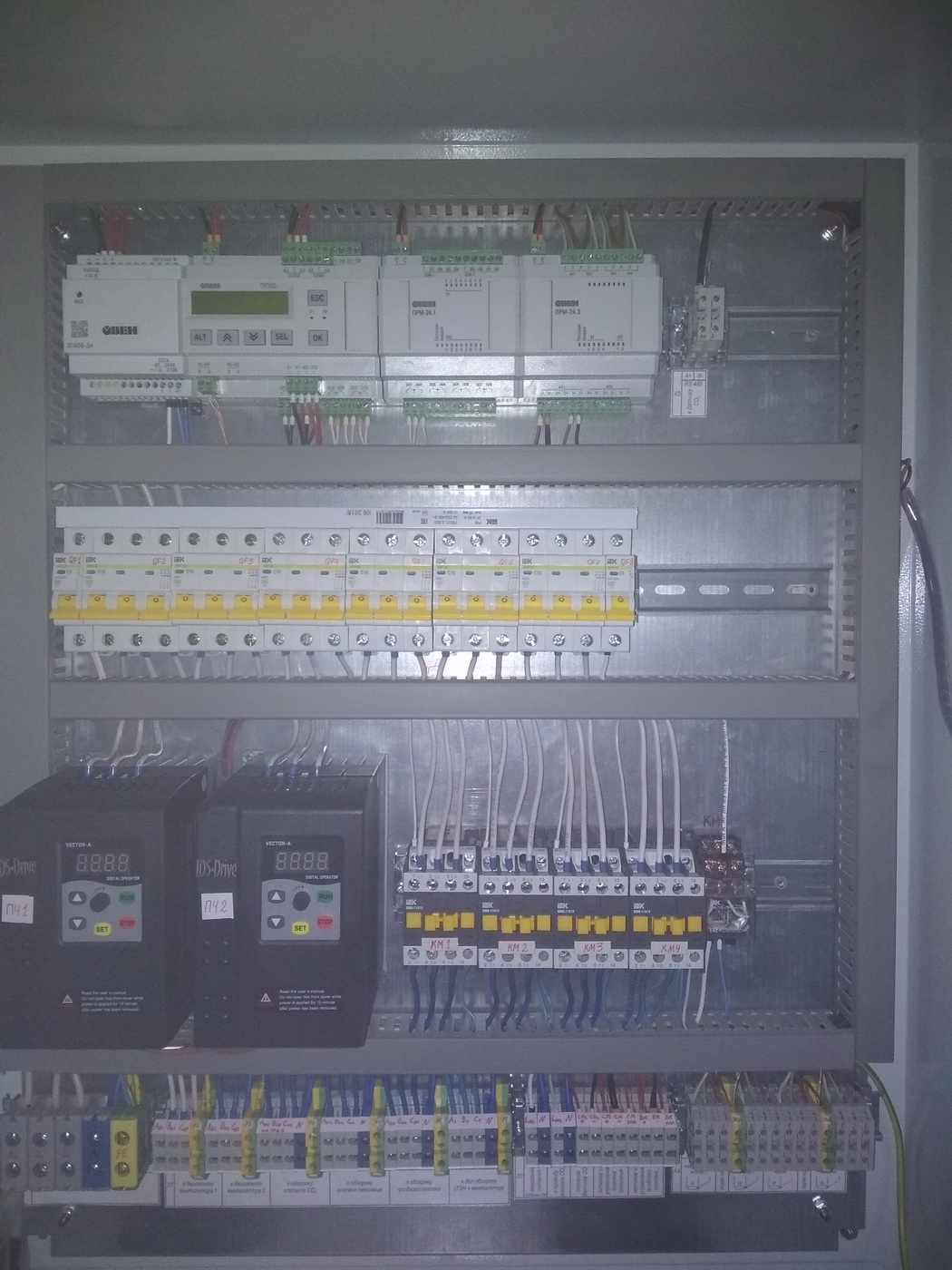

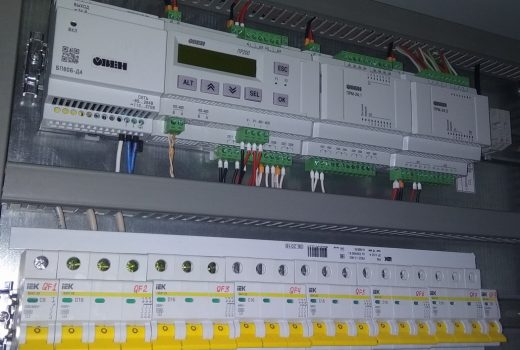

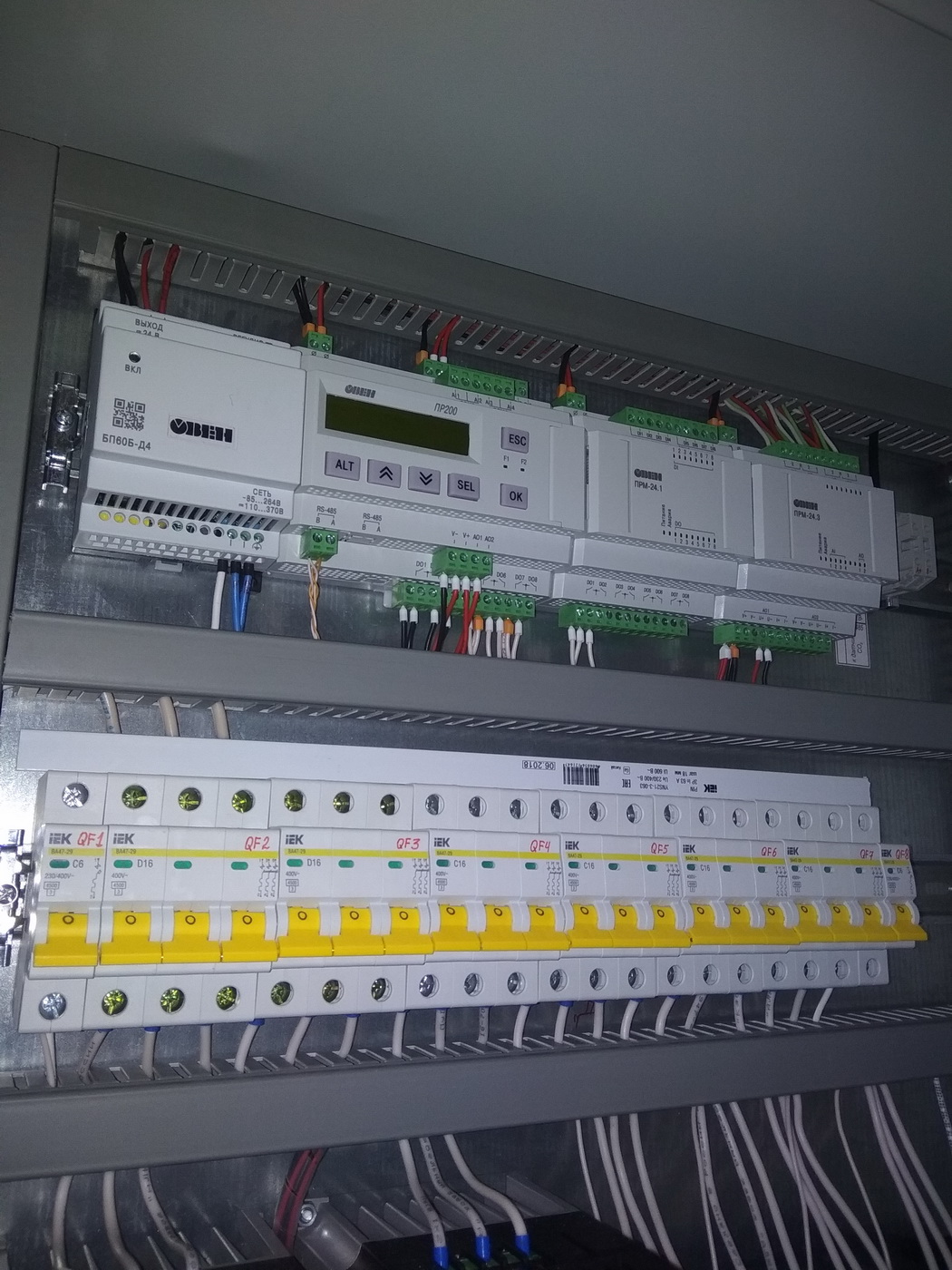

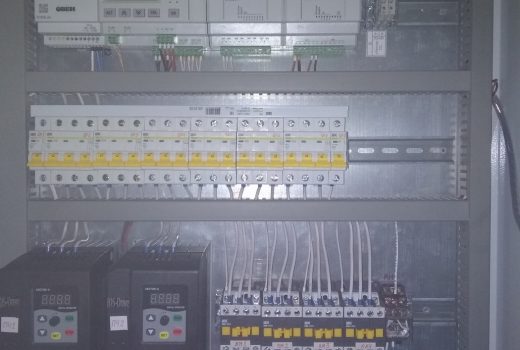

Шкаф управления разработан на базе оборудования ОВЕН:

• Программируемое реле ПР200.
• Модули расширения ПРМ-1 и ПРМ-3.
• Блок питания БП60Б.

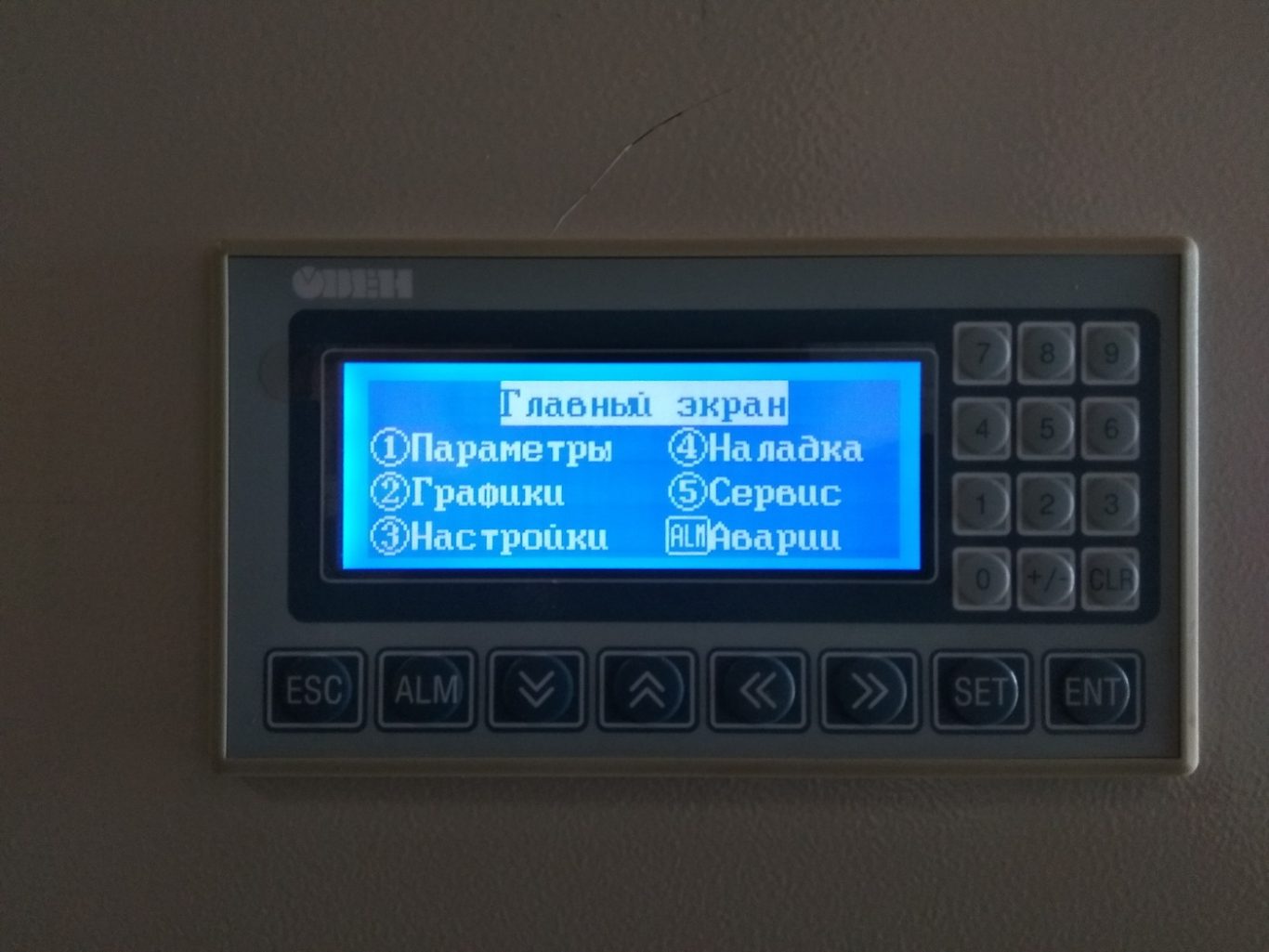

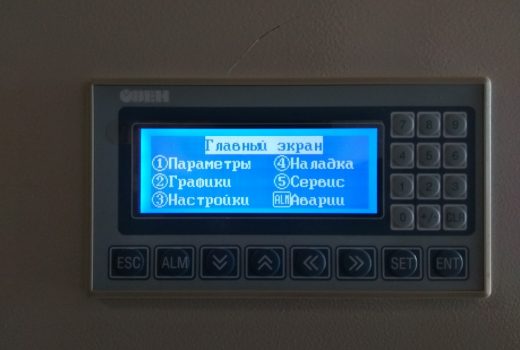

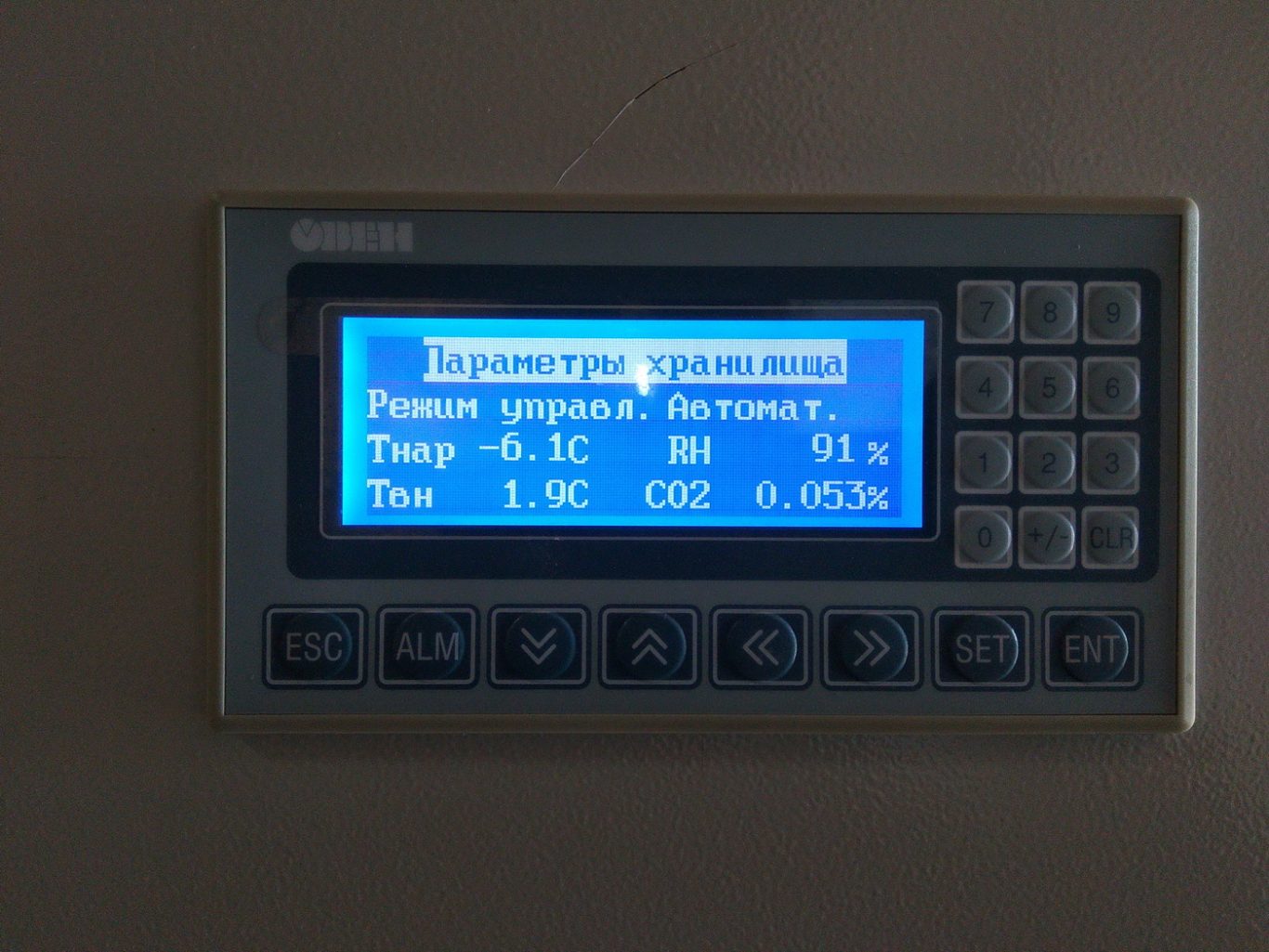

• Панель оператора ИП320.

В системе управления применяются датчики температуры ОВЕН ДТС125 (2 шт.), ДТС3105, ДТС3005, датчик влажности и СО2 (др.производитель), преобразователи частоты (др.производитель), контакторы, промежуточные реле, выключатели автоматические (др.производитель).
