Шкаф управления насосами

Назначение

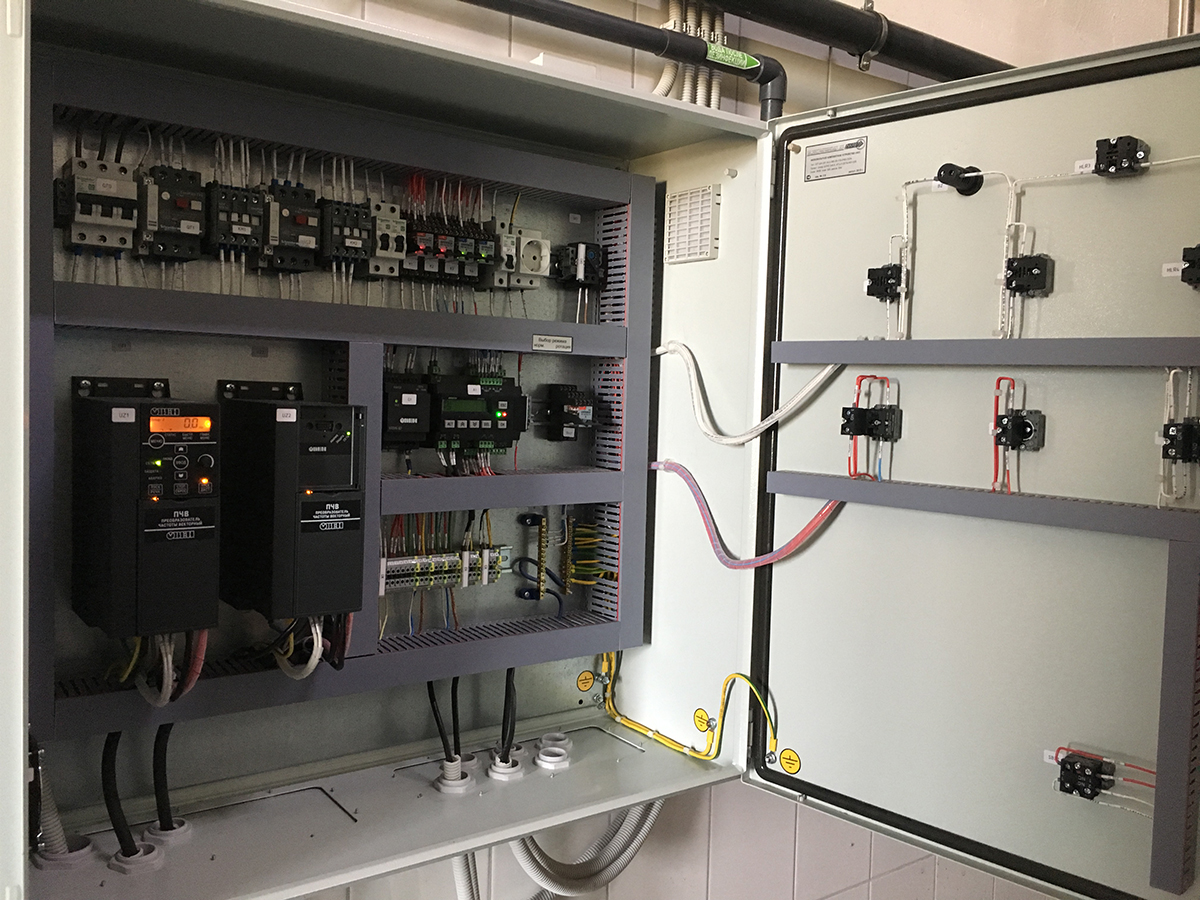

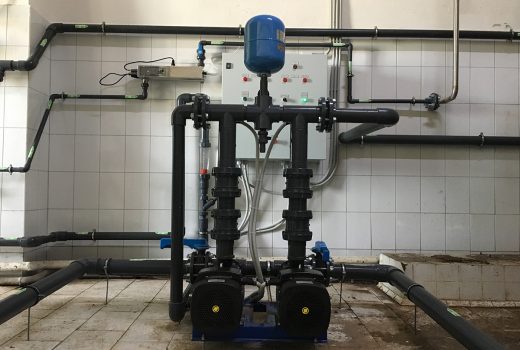

Шкаф управления насосами ШУН132-3-ЗД предназначен для работы в составе насосной станции, обеспечивающей необходимый расход воды в сельскохозяйственной мелиорационной системе.

Шкаф управления насосами обеспечивает каскадное управление тремя электродвигателями насосной станции мощностью до 132 кВт. Управление электродвигателей осуществляется с помощью частотных преобразователей. Применение частотных преобразователей позволяет регулировать производительность насосов в зависимости от показаний датчиков давления.

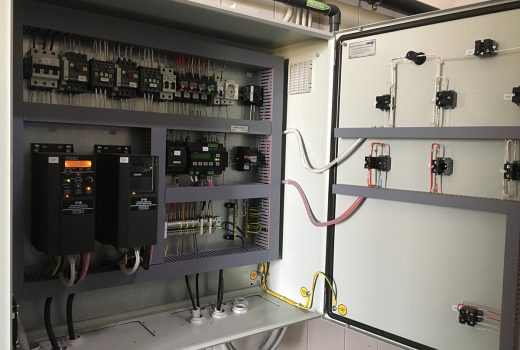

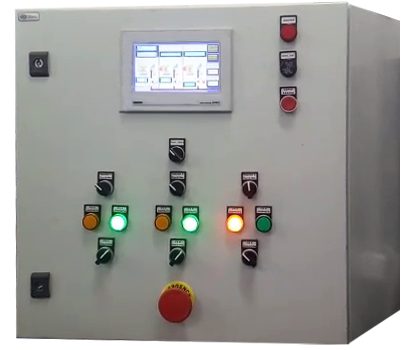

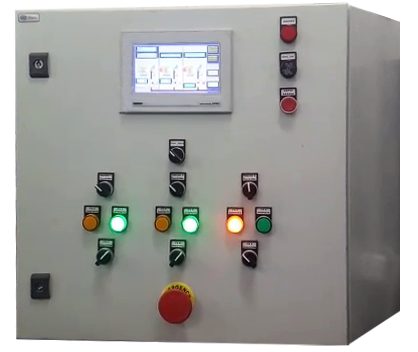

В шкаф управления входит панель оператора ОВЕН СП307 для удобного редактирования параметров и мониторинга состояния системы. Система автоматического управления работает с облачным сервисом OwenCloud, что позволяет удалённо (GSM-диспетчеризация) производить мониторинг параметров и текущее состояние системы.

Управление и диспетчеризация

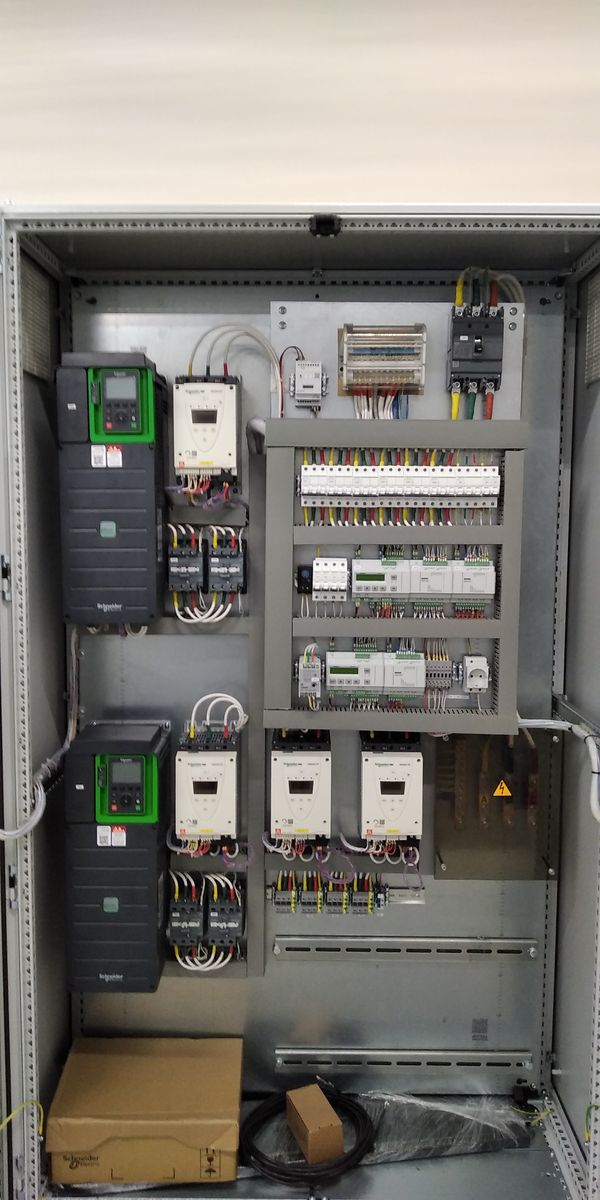

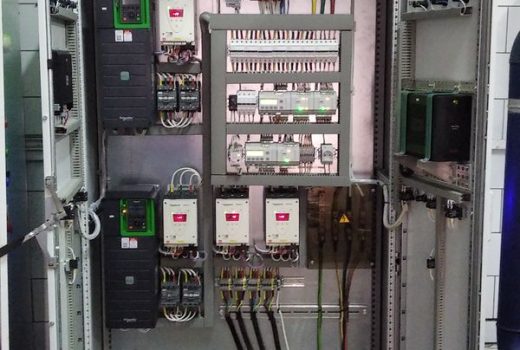

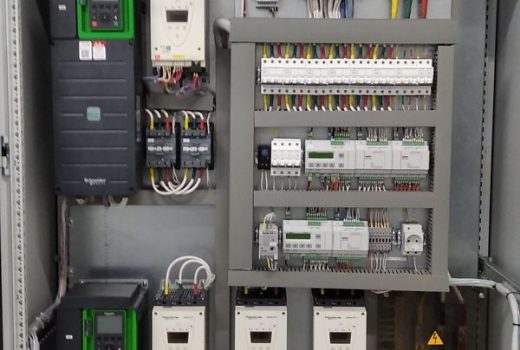

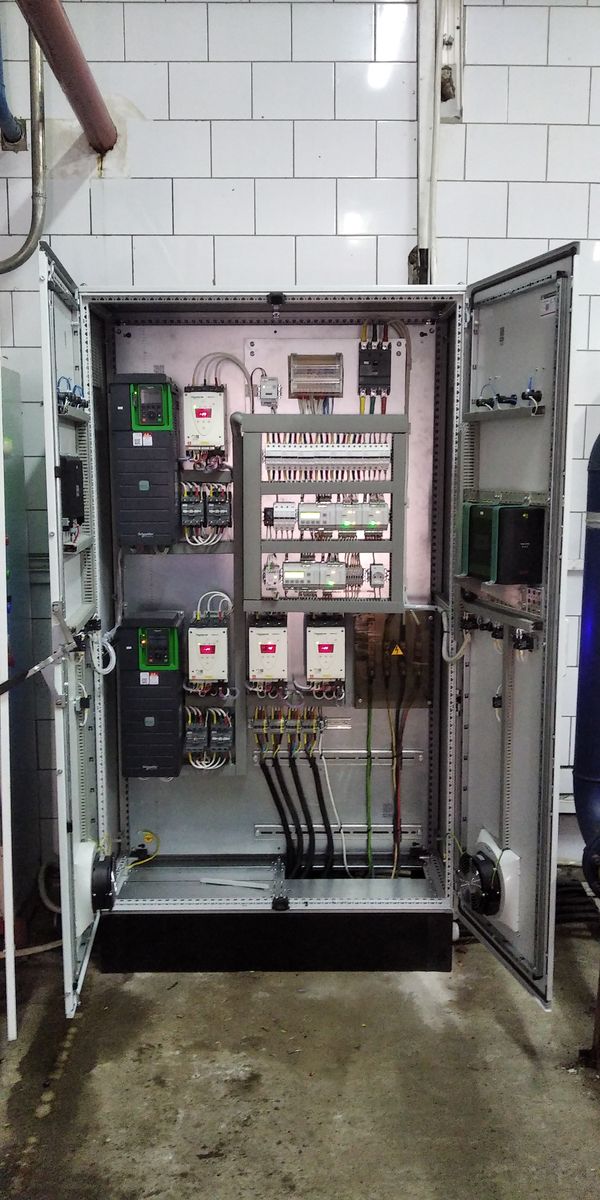

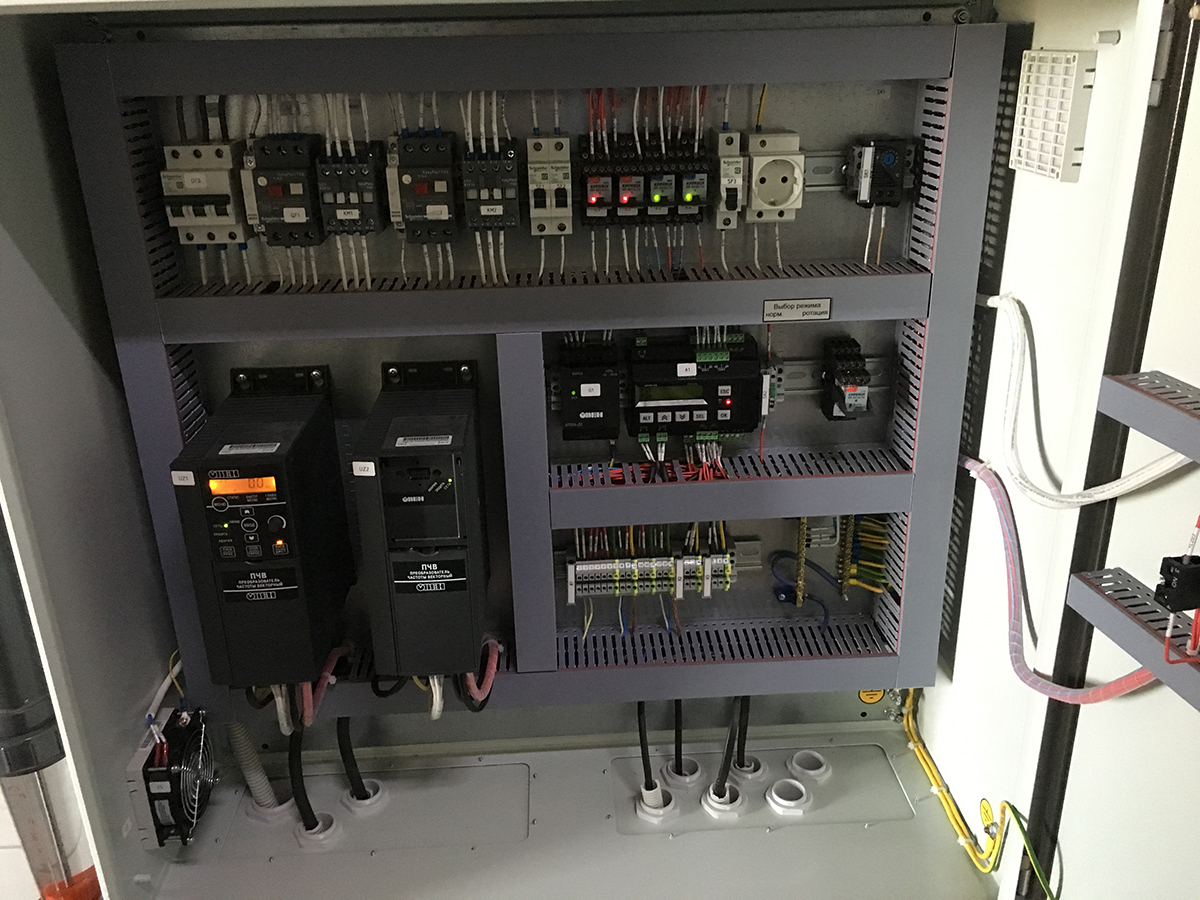

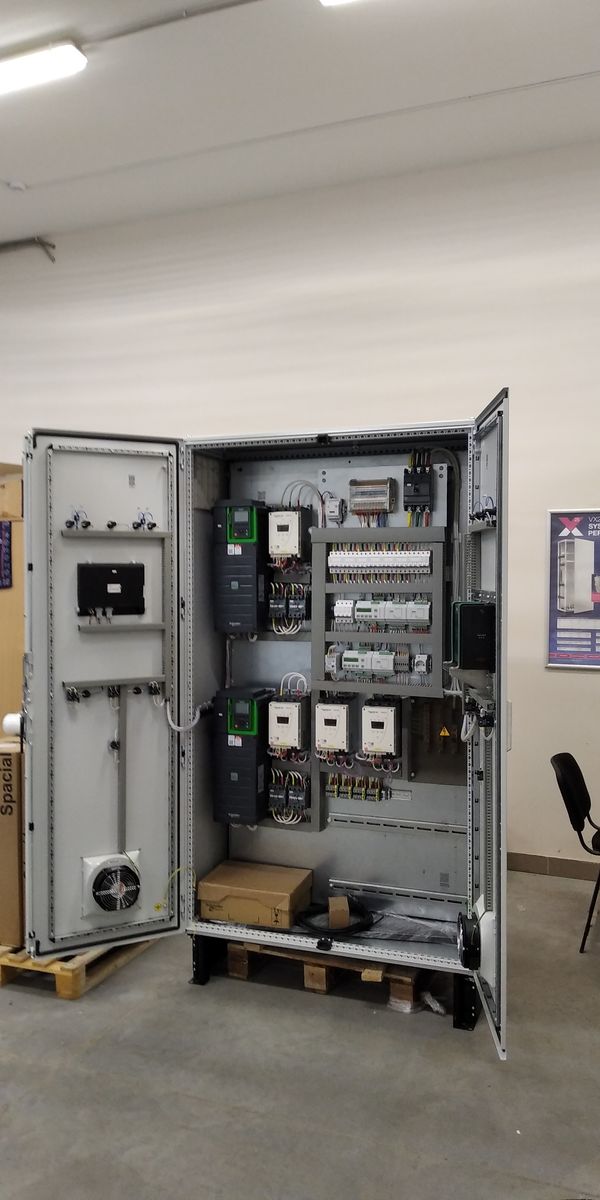

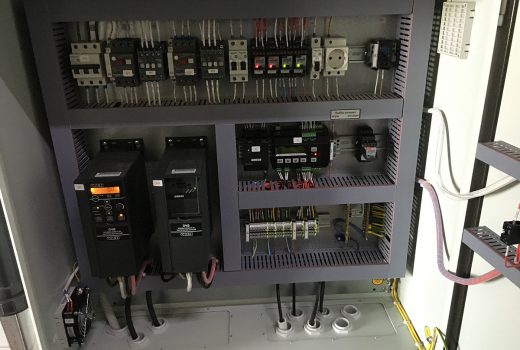

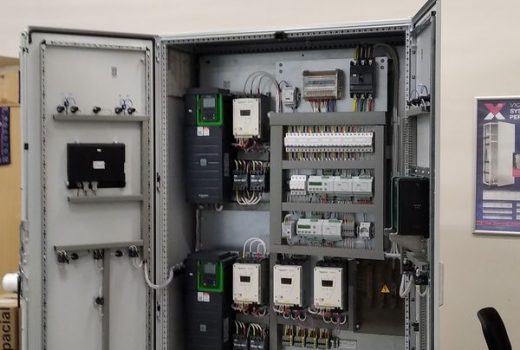

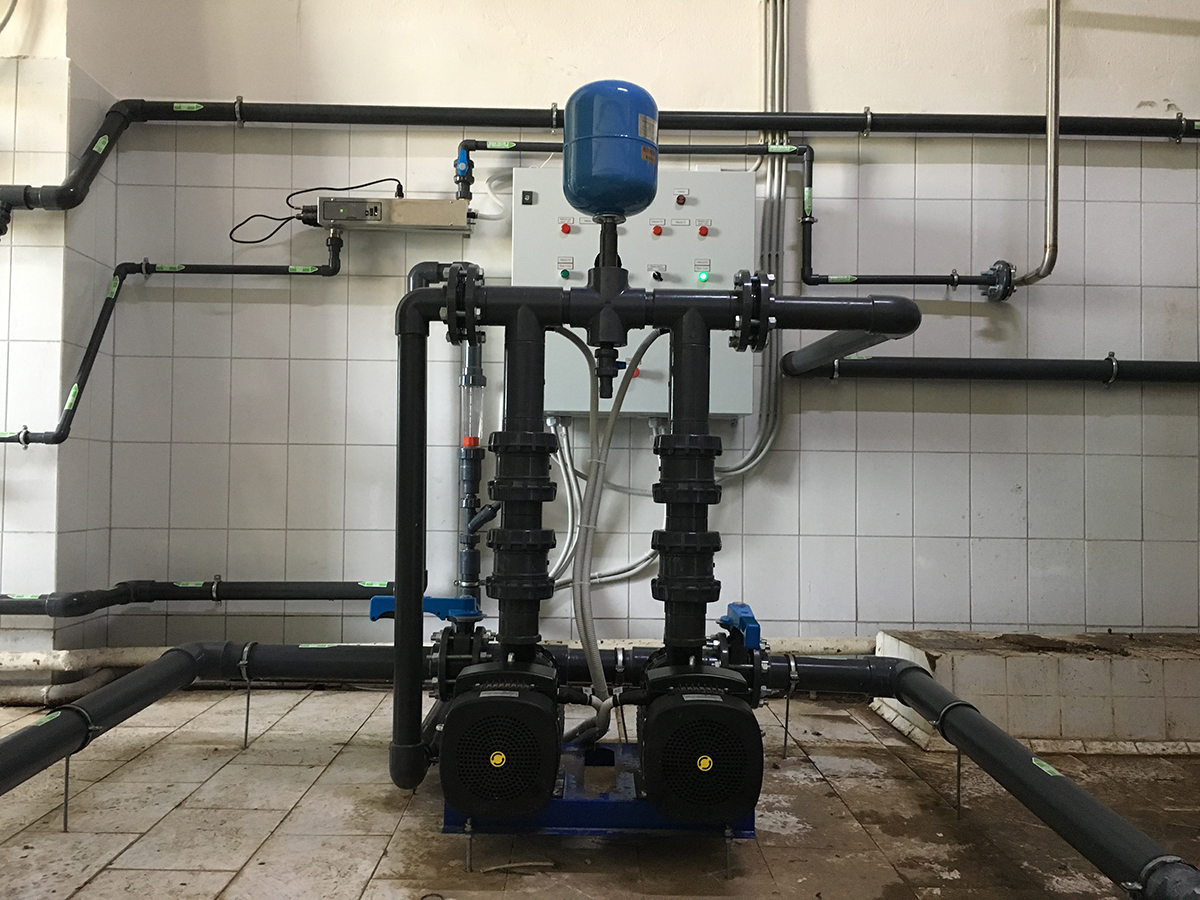

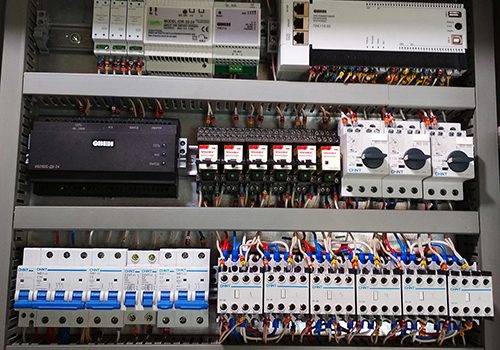

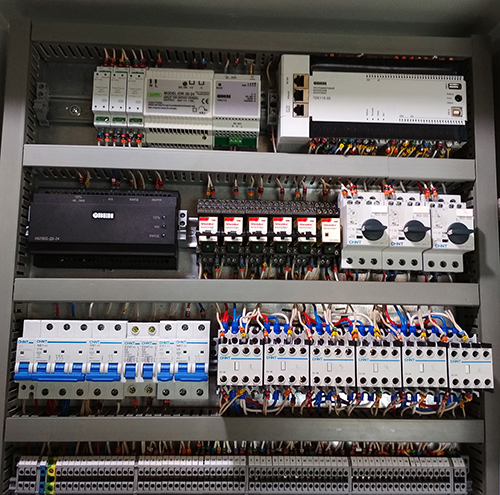

В основе системы управления ШУН – программируемый логический контроллер ОВЕН ПЛК110 и сенсорная панель оператора ОВЕН СП307. Контроллер ОВЕН ПЛК110 управляет частотными приводами насосов в зависимости от параметров, заданных с панели оператора. ПЛК подключен к панели оператора по интерфейсу RS-232. К частотным приводам и ультразвуковому расходомеру – по интерфейсу RS-485. Для передачи данных используется протокол Modbus RTU.

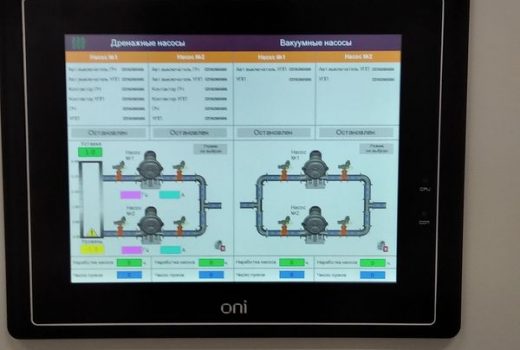

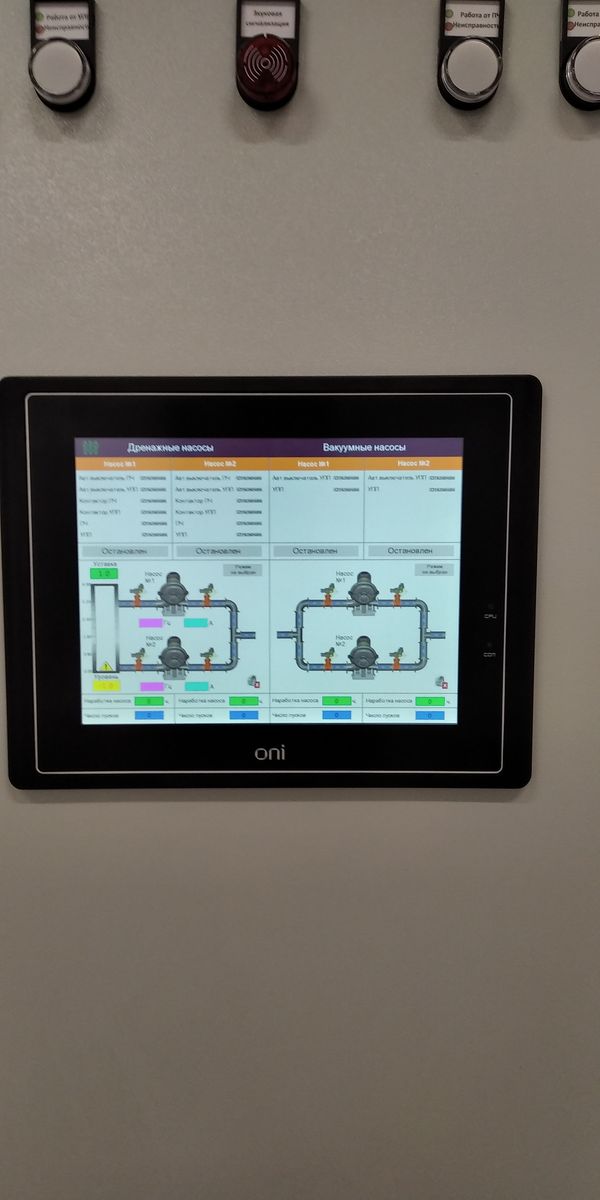

Предусмотрено как автоматическое (ПЛК) управление насосами и задвижками, так и ручное (переключатели на двери ШУН). Реализована функция автоматического ввода резерва (АВР) и переключение насосов по наработке или неисправности. Пользовательский интерфейс панели оператора позволяет оператору контролировать текущие параметры и изменять значения уставок. Вывод аварийных сигналов представлен как графически – в виде мнемосимволов индикаторов аварии, так и в виде текстовых сообщений.

Насосная станция не предусматривает постоянного присутствия персонала, для этого в проекте использован удаленный мониторинг параметров и статуса работы насосов с передачей информации на верхний уровень (управляющая компания в г. Чебоксары). Данная функция реализована с помощью сетевого шлюза ОВЕН ПМ210 и облачного сервиса Owen Cloud.

Алгоритм работы ШУН

Работа электронасосов мощностью 132 КВт регулируется частотными приводами. Программное обеспечение ПЛК реализует каскадное управление насосами по алгоритму «переменный мастер», подключение/отключение дополнительных насосов для поддержания заданного давления в трубопроводе. Управление насосом в режиме «мастер» осуществляется в режиме ПИД-регулирования. Источник обратной связи для ПИД-регулятора – датчик давления ОВЕН ПД100. В режиме «ведомый» насос работает с максимальной (фиксированной) производительностью.

ШУН132-3-ЗД обеспечивает

• работу в «автоматическом» режиме, стабилизацию давления в системе водоснабжения;
• режим «автозапуск» (самостоятельный старт при отключении / включении питания), регулировку производительности электронасосов
• плавный пуск и останов электронасосов (позволяет исключить гидроудары);
• автоматическое поддержание стабильного выходного напряжения при флуктуациях входного напряжения;
• защиту от потери обратной связи (отсутствие сигнала с датчика давления), исключает работу насоса при «сухом ходе»;
• защиту электронасоса от коротких замыканий, длительных перегрузок и пропадания фазы питающего напряжения (всего более 30 типов защит);
• циклическую работа 3-х насосов, равномерный износ оборудования, предотвращает «заиливание» резервного насоса;
• управление гидравлическими задвижками;
• каскадное управление группой насосов (возможность использования насосов различной мощности), режим с «переменным мастером» – плавное подключение дополнительных насосов через ПЧ;
• удаленная GSM-диспетчеризация параметров (облачный сервис OwenCloud).
