Шкаф управления паровым котлом

Щит изготовлен для управления паровым котлом марки “КП-300Гн” парапроизводительностью 0,3 т/ч оборудованный двух ступенчатой горелкой марки RIELLO RS 5D.

Щит управления котлом выполняет следующие функции:

1. Управление мощностью горелки по сигналу от ЭКМ.
2. Индикация аварийных сигналов с отключением котла и подачей звукового и светового сигнала. (снятие индикации и звукового сигнала производится кнопкой “сброс аварии”)
3. Задержка прохождения аварийного сигнала от датчика давления в топке котла для исключения срабатывания защиты при розжиге котла.
4. Задержка прохождения аварийных сигналов и сигналов управления от ЭКМ для исключения влияния дребезга контактов.
5. Контроль параметров котла в процессе работы.
6. Алгоритмом работы котла предусмотрен режим “горячий резерв”.

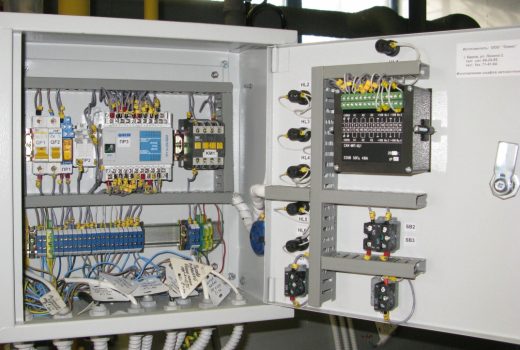

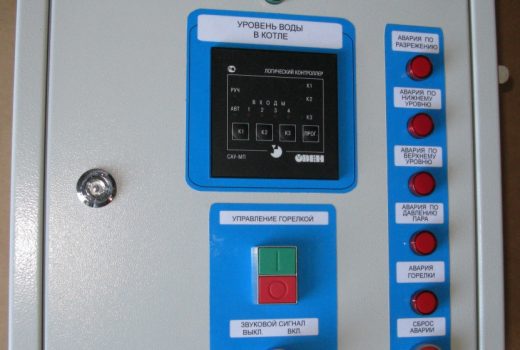

Конструктивно щит собран в корпусе ЩМП 300х300х200 IP31. На лицевой панели расположены: САУ-МП, индикаторы, кнопки “пуск/стоп горелки”, “сброс аварии”, переключатель “звуковой сигнал вкл/выкл”. На правой боковой стенке расположены: сирена, главный выключатель.
