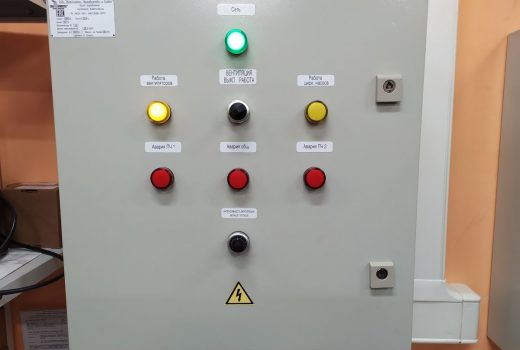

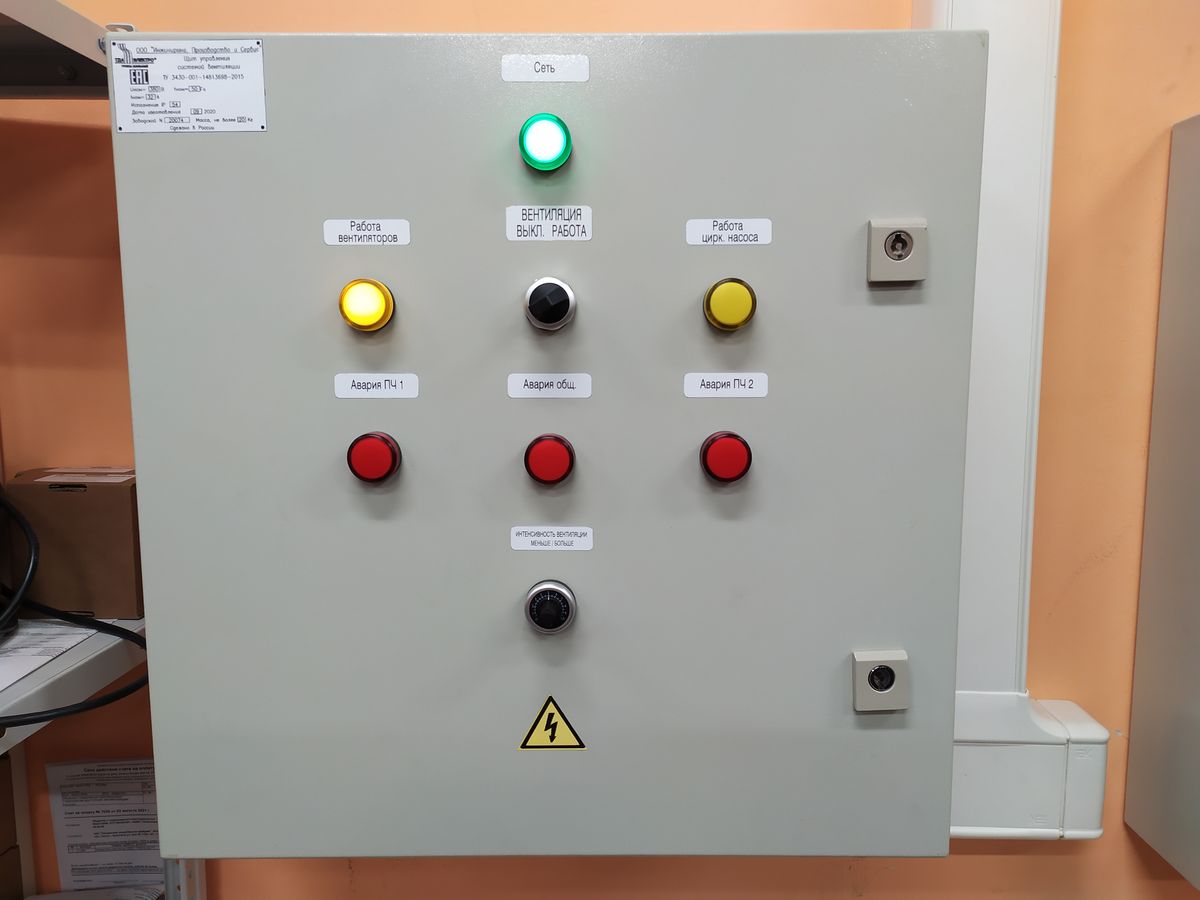

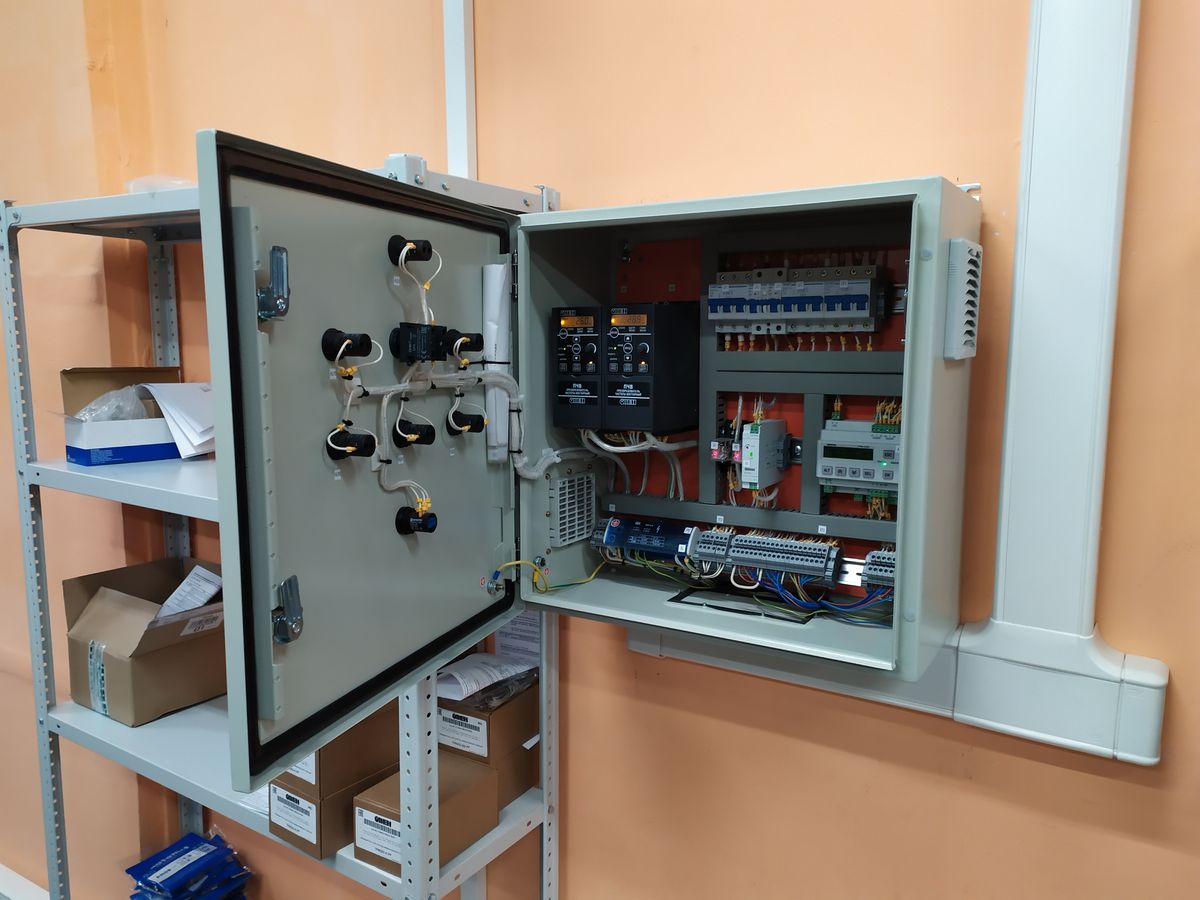

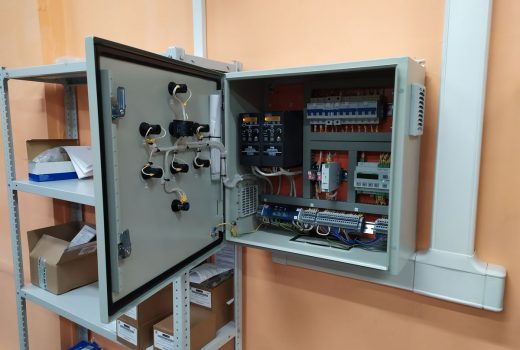

ШУВ (управление системой вентиляции)

Назначение шкафа

Обеспечение бесперебойной круглосуточной и круглогодичной работы системы приточно-вытяжной вентиляции нескольких помещений (склад, торговый зал, сервисный центр) здания.

Функционал

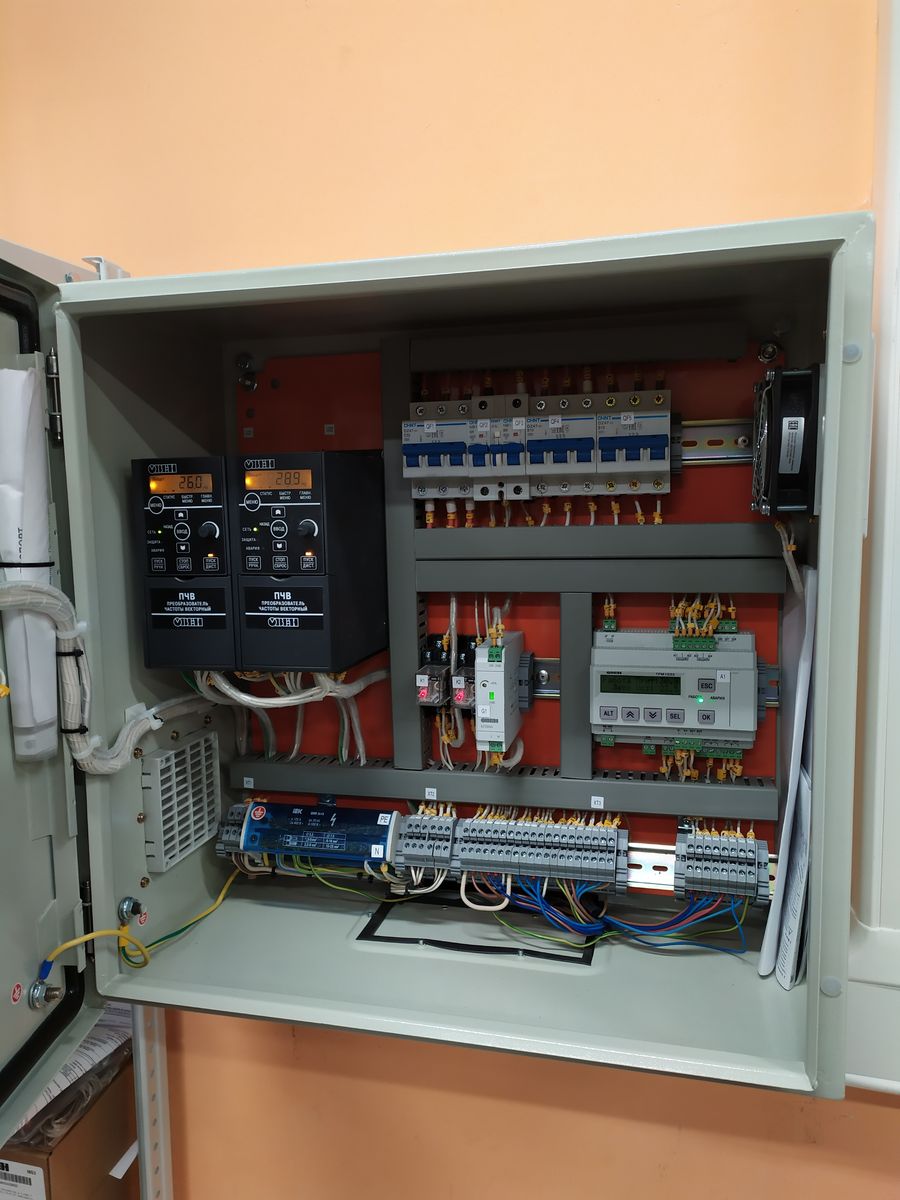

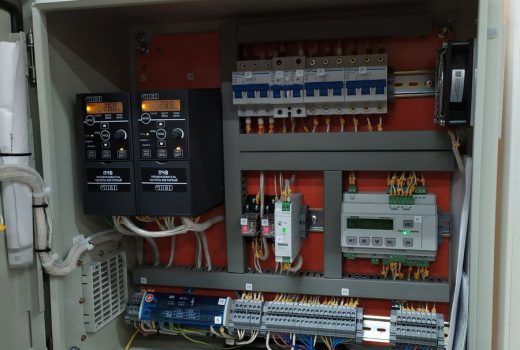

Система управления приточно-вытяжной вентиляцией на базе контроллера ОВЕН ТРМ1033 обеспечивает поддержание комфортных условий пребывания в помещениях.

В качестве источников управляющих сигналов в системе используются датчики наружной, внутренней и канальной температуры и температуры обратной воды в системе водяного подогрева приточного воздуха, дифференциальные датчики давления для контроля фильтров. Имеется возможность управления интенсивностью воздухообмена в помещениях при помощи ручного потенциометра.

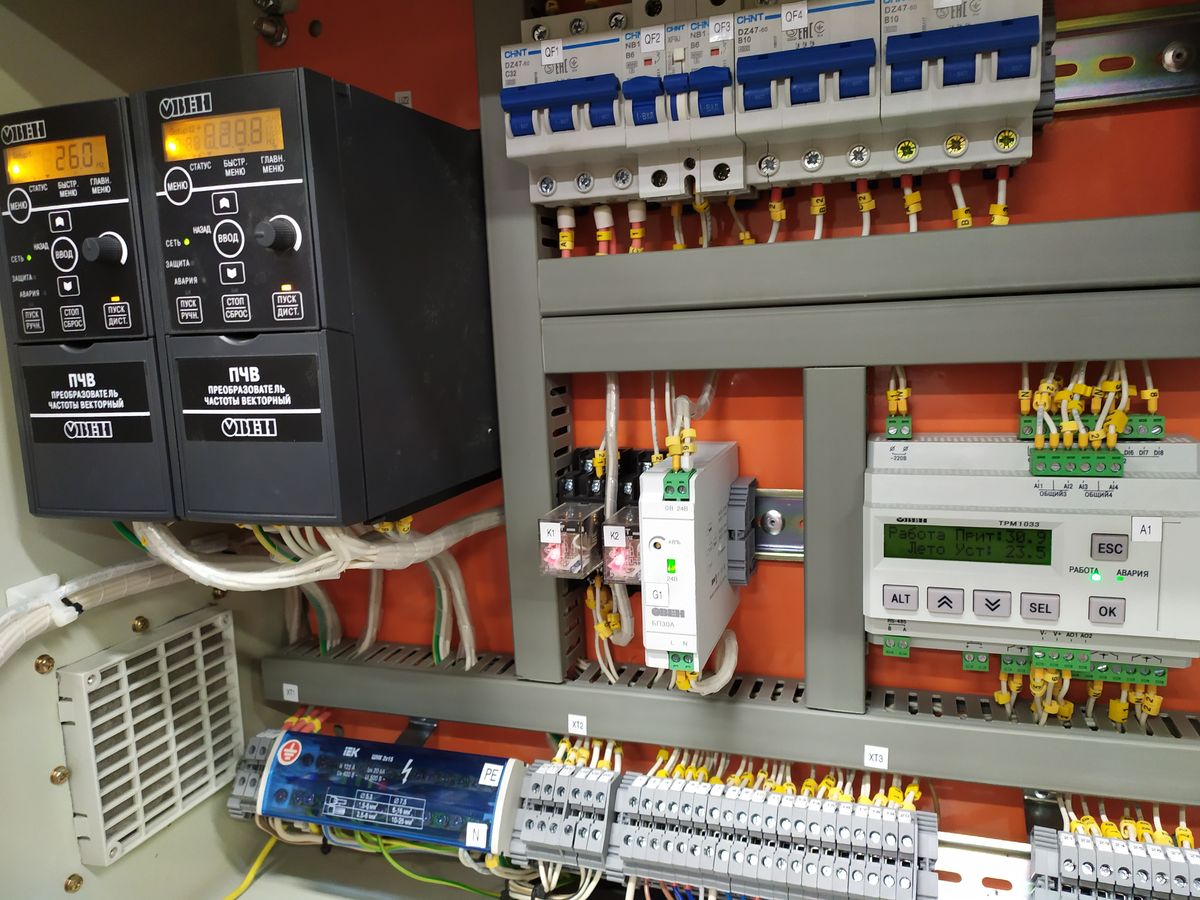

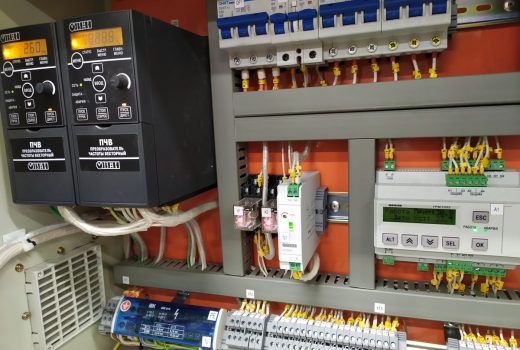

Электродвигатели приточной и вытяжной вентиляции управляются и защищаются при помощи преобразователей частоты ОВЕН ПЧВ.

В контроллере ОВЕН ТРМ1033 заложен настраиваемый алгоритм работы для нескольких возможных вариантов комплектации системы вентиляции.

Обеспечение полного спектра блокировок работы системы в аварийных ситуациях, таких как:

• закрытие приточной вентиляции в случае пожара,
• контроль риска замерзания теплоносителя в радиаторе калорифера,
• сигнализация о снижении эффективности фильтров.

Результаты реализации проекта:

• Стабильное поддержание комфортных условий в помещениях.
• отсутствие необходимости ручного управления включением и выключением системы вентиляции.
• Минимальное участие оператора для выяснения причины возникновения аварийных состояний.
