Система автоматического управления вентиляторами

Система предназначена для автоматизированного управления вентиляторами пяти тепличных сооружений по временному таймеру с учетом данных измерения наружной температуры и температуры в каждой из теплиц.

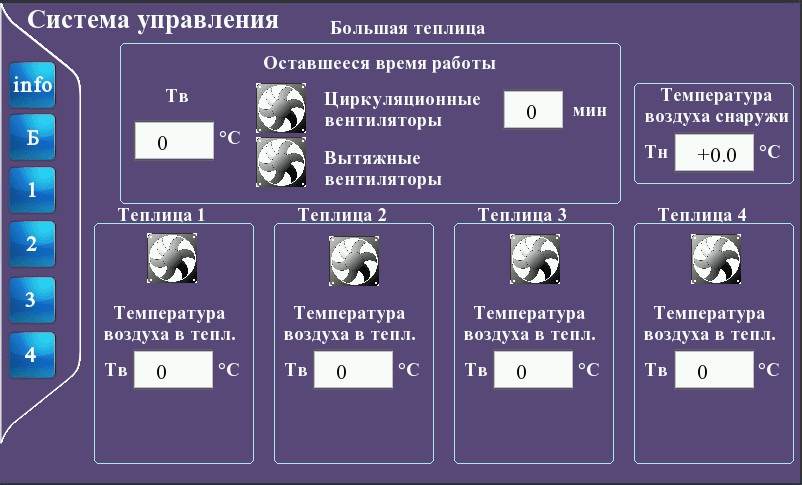

Также реализована возможность управления вентиляторами теплиц в ручном режиме, минуя алгоритм управления контроллера. Система обеспечивает автоматическое включение и отключение вентиляторов по заданному времени с панели оператора с учетом измеренных температур воздуха. Переключение автоматического/ручного управления вентиляторами осуществляется с помощью 3-позиционных переключателей.

Работа вытяжных вентиляторов

Вытяжные вентиляторы работают в индивидуально настроенном диапазоне температур, в рамках установленного светового дня для каждой теплицы.

В штатном режиме работа вытяжных вентиляторов происходит в следующем порядке:

• Включение происходит при достижении внутренней температуры уставки tmax.
• Выключение – при достижении внутренней температуры уставки tmin.

При наступлении условия «день с ХХ ч YY мин» первое включение вентилятора происходит по заданному времени работы в пункте «утреннее время работы» настроек теплицы, игнорируя температурные ограничения. Выключить данный режим можно, установив «утреннее время работы» равное «0». При наступлении условия «ночь с ХХ ч YY мин» происходит полная блокировка включения вытяжных вентиляторов до момента наступления условия «день с ХХ ч YY мин».

Работа циркуляционных вентиляторов

Циркуляционные вентиляторы имеют настраиваемый диапазон работы/паузы для дневного и ночных режимов. Смена режимов день/ночь происходит в автоматическом режиме согласно уставок «день с ХХ ч YY мин» и «ночь с XX ч YY мин». При переключении трехпозиционного тумблера в положение «авто» из положения «стоп» работа циркуляционных вентиляторов начинается с режима «пауза».

В дневном режиме работы при наступлении условия, когда работали циркуляционные вентиляторы и пришло условие включение вытяжных вентиляторов – циркуляционные выключаются до тех пор, пока работают вытяжные вентиляторы. После выключения вытяжных вентиляторов происходит включение циркуляционных вентиляторов на предустановленное время работы/паузы или до следующего включения вытяжных вентиляторов.

При переходе в ночной режим работы из дневного режима циркуляционные вентиляторы сперва заканчивают свой текущий режим работы (паузы) и после этого начинают с режима паузы (работы) ночного режима.

Аварийная температура

В окне настройки большой теплицы имеется настраиваемый параметр «аварийная температура». Данный параметр позволяет запрещать включение вытяжных вентиляторов по достижению температуры в теплице значения tmax при условии, что уличная температура ниже или равна значению «аварийной температуры».
