Система автоматизации котла Е1-0,9 с горелкой РГМГ-1

  Система автоматизации разработана для котла Е1,0-0,9 с горелкой РГМГ-1 основное топливо  газ, резервное – мазут и собой представляет комплекс технических средств,  включающий:

–   первичные преобразователи и сигнализирующие датчики для измерения и контроля технологических параметров;

–   частотный преобразователь для управления двигателем дымососа;

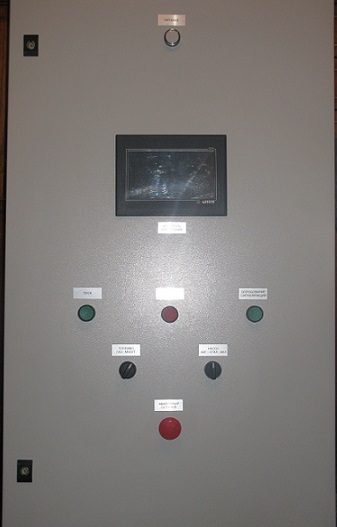

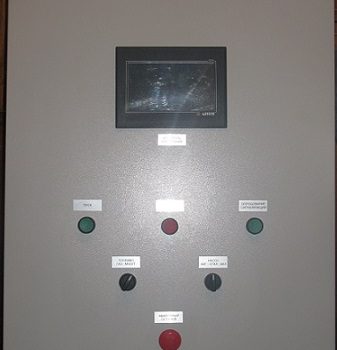

–   щит управления котлом, на лицевой панели которого установлены:

     – графическая сенсорная панель СП270-Т;

     – кнопки управления розжигом и остановом котла;

     – кнопка опробования звуковой аварийной сигнализации;

     – переключатели управления питательным насосом котла и выбора топлива.

  В щите реализованы схемы:

–   питания средств автоматики;

–   частотного управления электродвигателем дымососа;

–   защиты и сигнализации, выполненные на базе контроллера ПЛК110 компании ОВЕН;

–   регулирования;

–   контроля параметров.

  Система автоматизации обеспечивает:

–   контроль технологических параметров котла;

–   автоматическое регулирование параметров процесса;

–   розжиг котла производится автоматически по программе;

–   автоматическую защиту, действующую на останов котла при отклонении технологических параметров;

–   аварийную звуковую сигнализацию отклонения технологических  параметров от нормы с запоминанием первопричины аварии.

  Контроль за технологическим процессом осуществляется по показывающим приборам по месту, а также на панели оператора СП270;

  Управление технологическим процессом и оборудованием котла выполняется органами управления, расположенными на щите управления котлом и с панели оператора СП270.

  Системой автоматизации котла предусмотрены следующие автоматические регуляторы:

–   регулятор разрежения – поддержание разрежения в топке котла (управление частотным преобразователем двигателя дымососа);

–   регулятор давления пара – поддержание заданного значения давления пара в котле (управление производительностью горелки).

  Схема защиты предусматривает аварийный останов котла, выполняемый отключением горелки с запоминанием первопричины аварии при отклонении следующих параметров:
– понижении разрежения в топке котла;
– повышении давления пара в барабане котла;
– повышении или понижении уровня воды в барабане котла;
– понижение давления первичного воздуха (при работе на мазуте);
– понижение давления вторичного воздуха;
– погасание факела горелки;
– погасание факела запальника при розжиге;
– повышение давления газа перед газовым блоком (при работе на газе);
– понижение давления газа перед горелкой (при работе на газе);
– понижение давления мазута перед горелкой (при работе на мазуте);
– нет герметичности газовых клапанов (при работе на газе);
– повышенное содержание СО или CН4 в помещении котельной.

  С помощью панели оператора СП270 имеется возможность для просмотров исторических графиков  по давлению пара и температуре уходящих газов. Глубина архива составляет 240 часов (10 суток), период архивирования данных – 1 минута. Архивирование данных начинается с момента включения котла в работу и останавливается с остановом котла через 10 мин.

  Также в панели ведется журнал аварий, где отображаются записи о причинах аварийного останова котла.
