Система энергоснабжения тепловой электрической мощностью 500 кВт

Компания “Инженерные системы” разработала и смонтировала автоматизированную систему управления для модульной котельной на базе двух напольных котлов для предприятия ЗАО «КурганСемена».

В состав системы входит:

• Регулирующий клапан с приводным механизмом Broen.
• Циркуляционные насосы WILO.
• Узел учета тепловой энергии и теплоносителя системы отопления и горячего водоснабжения.
• Источник бесперебойного питания для контроллера и привода регулирующего клапана.
• Скоростной пластинчатый водоподогреватель для приготовления горячей воды Инвент-С.
• Контроллер системы отопления ОВЕН с компенсацией температуры наружного воздуха.
• Станция поддержания давления в системе водопровода с частотным регулированием на базе насосов WILO/

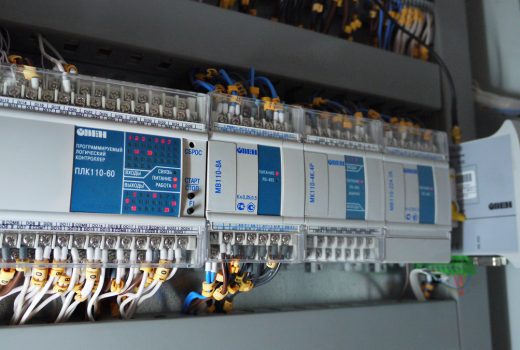

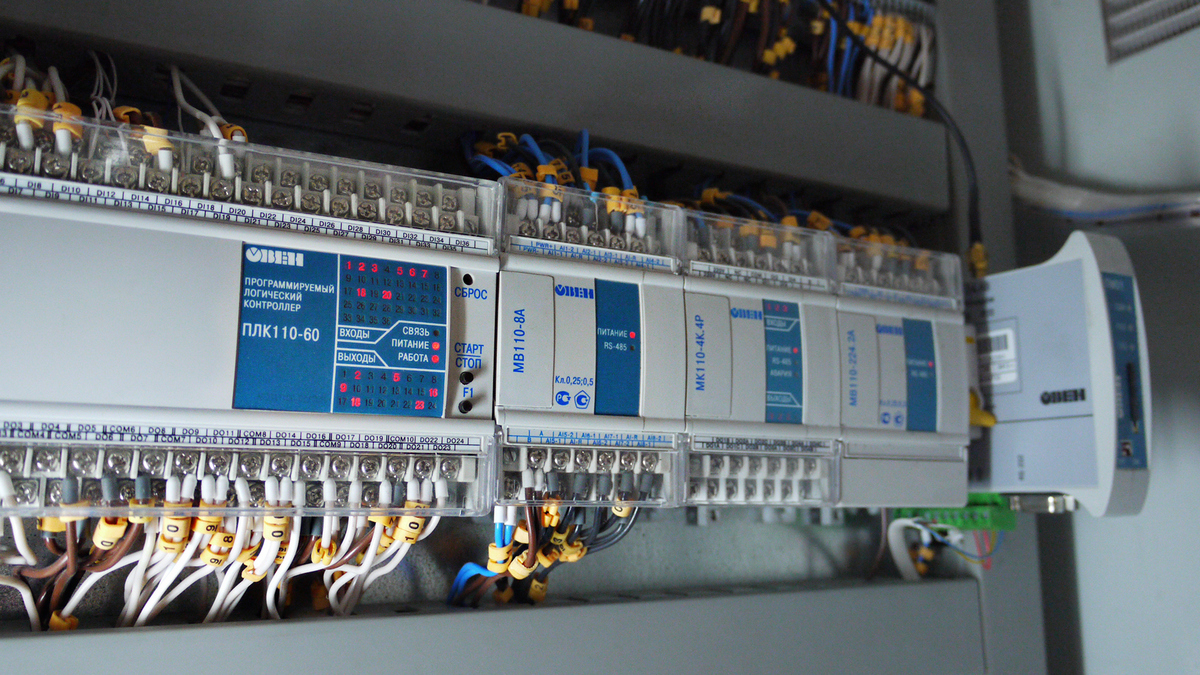

Система была реализована с использованием приборов ОВЕН следующей комплектации:

• Антенна GSM АНТ-5 – 1 шт.
• Датчик давления ПД100-ДИ1,0-111-0,5 – 4 шт.
• Контроллер ПЛК110-24.60.Р-М – 1 шт.
• Модем GSM/GPRS ПМ01-24.АВ – 1 шт.
• Модуль дискретного ввода МВ110-224.8А – 1 шт.
• Модуль контроля уровня жидкости МК110-4К.4Р – 1 шт.
• Панель оператора СП270-Т – 1 шт.

Управление котельной может вестись как с панели оператора СП270-Т, которая находится на объекте и установлена на щите автоматики, так и с удаленного компьютера.

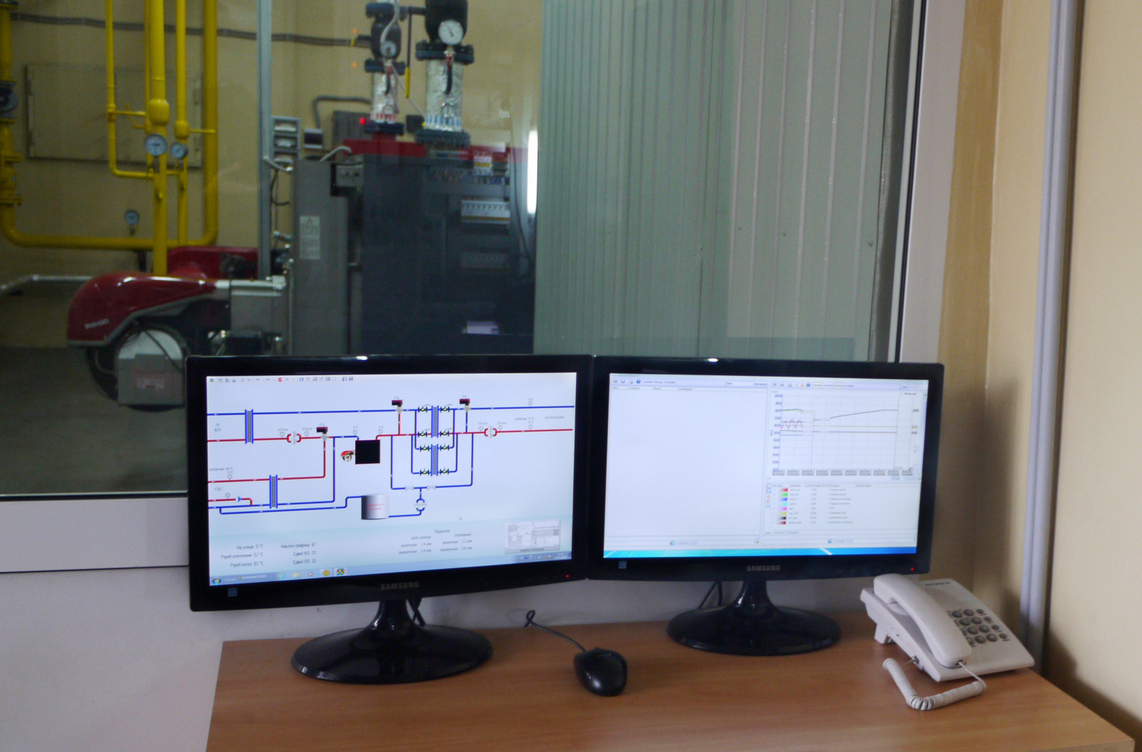

На мониторе диспетчера отображается состояние основного оборудования котельной в режиме реального времени.
