Система ротации и резервирования холодильных машин с удалённым мониторингом

Система ротации и мониторинга холодильного оборудования предназначена для организации совместной работы двух независимых холодильных агрегатов для обеспечения отказоустойчивости системы хладоснабжения. Помимо непосредственно управления работой агрегатов система позволяет передавать данные об их работе, о текущем температурном режиме и возникающих авариях в удалённые системы посредством стандартного промышленного протокола.

Предусмотрено несколько уровней обеспечения отказоустойчивости. Управление каждой из двух машин обеспечивается собственным независимым контроллером, система ротации обеспечивает только общую координацию на основании данных о текущей температуре, времени наработки оборудования, заданным интервалам ротации и т.п. Причём управление не является жёстким – при приближении значений температуры к граничным параметрам машины могут переходить в режим независимой работы для исключения риска отказа вследствие выхода из строя контроллера ротации.

В отличие от многих существующих решений, система не зависит от оборудования конкретного вендора и может работать с контроллерами и агрегатами практически любого российского и зарубежного бренда, в том числе позволяя объединять их в неравноценные пары. Например, возможно совместное использование более мощной и дорогой машины в дневное время с максимальной нагрузкой и менее мощного агрегата в ночное время и в качестве резерва.

Помимо непосредственно резервирования и ротации, система обеспечивает возможность “поддержки” основного агрегата резервным при первичном охлаждении камеры или в случае размещения большого количества продукции с высокой температурой.

Использование шлюза для работы с OwenCloud позволяет организовать удалённый мониторинг основных параметров работы агрегатов, обеспечить ведение журналов значений температуры и влажности. Более того – при использовании системы ротации совместно с щитами управления агрегатами, изначально спроектированными для такой работы, позволяет до определённой степени проводить удалённую оценку текущего состояния холодильных машин и прогнозировать необходимость технического обслуживания.

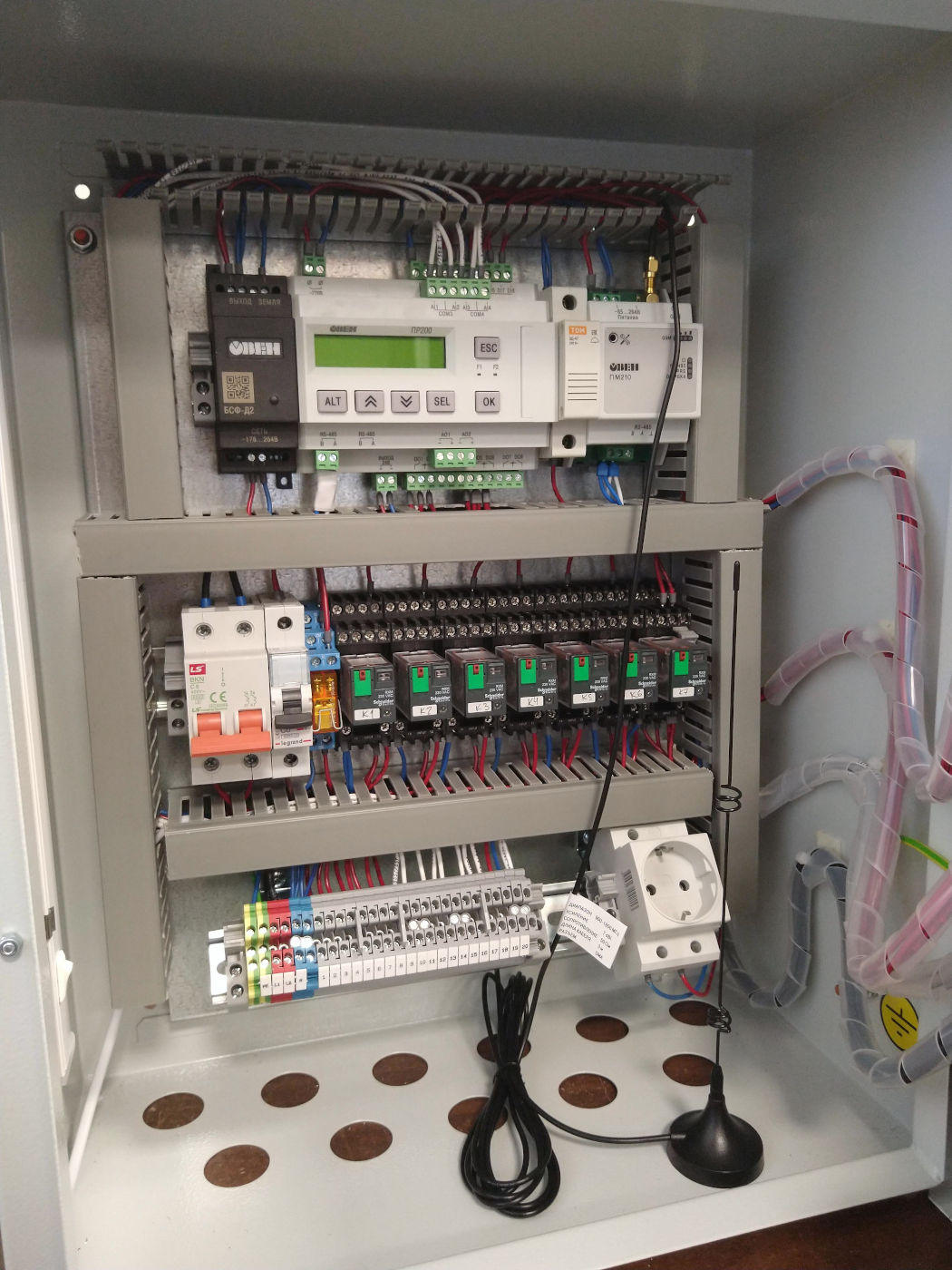

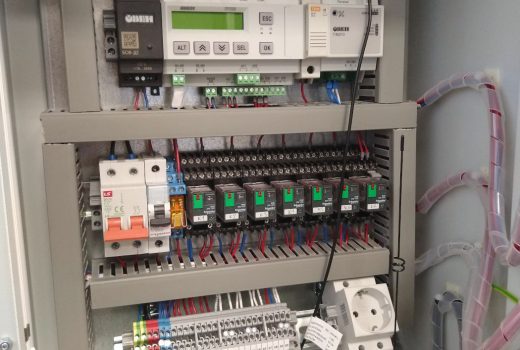

В основе системы управления – программируемое реле ОВЕН ПР200.

А также используется блок согласования фильтров ОВЕН БСФ-Д2-0,6, шлюз для подключения к OwenCloud ПМ210, измеритель-регулятор ОВЕН ТРМ202.

В системе используются датчики температуры и влажности:

• ДТС125Л-Pt1000.В2.60
• ДТС224-Pt1000.B2.43/0.2
• ПВТ100-Н4.2.И
