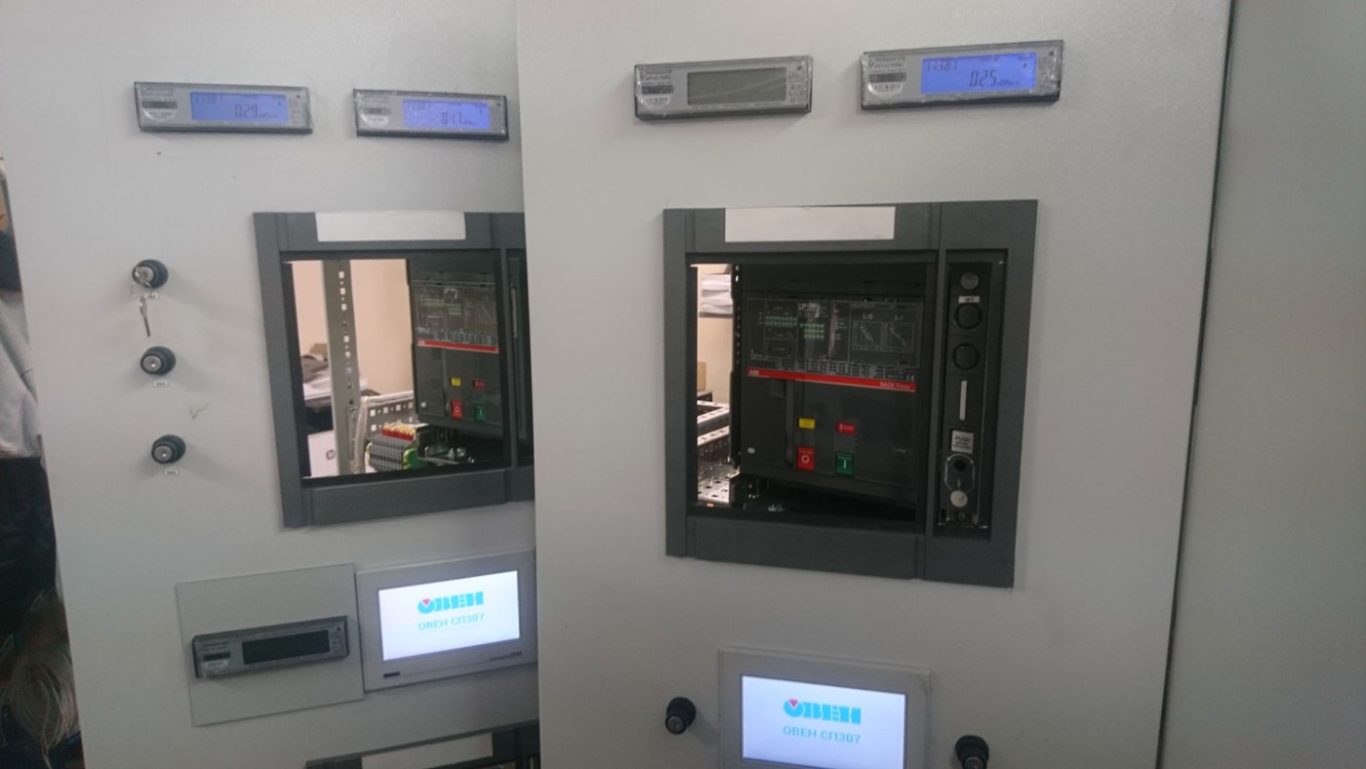

Система управления и мониторинга главных распределительных щитов 3200 А и 5000 А

В соответствии с техническим заданием было необходимо обеспечить управление и контроль работы ГРЩ как в автоматическом, так и в ручном режиме. Автоматический режим, по требованию заказчика, обеспечивается работой АВР типа АTS022. Управление всей системой и контроль за ATS022 производится с помощью программируемого контроллера ОВЕН ПЛК63. Связь между удаленными модулями и пультом управления и контроля в диспетчерской осуществлена по интерфейсу RS-485. Ручное управление и демонстрация параметров вводных и отходящих линий производится при помощи сенсорной панели оператора ОВЕН СП307 по интерфейсу RS-232. Также в систему включены приборы контроля и учёта Меркурий 236.

В системе используются модули дискретного ввода ОВЕН МВ110-224.16Д. Для питания автоматики – блок питания ОВЕН БП30Б.

Система обеспечивает

• Автоматическое переключение электроснабжения по первой категории надёжности.
• Контроль работы ГРЩ с пульта управления в диспетчерской.
• Ручное управление работы ГРЩ как с пульта управления в диспетчерской, так и с сенсорных экранов в помещении ГРЩ.
• Систему самодиагностики нештатных ситуаций с их выводом на экран панели оператора.
• Архивирование значений технологических параметров и нештатных ситуаций.
• Визуализацию работы ГРЩ.
• Контроль текущих показателей вводных и отходящих линий.
