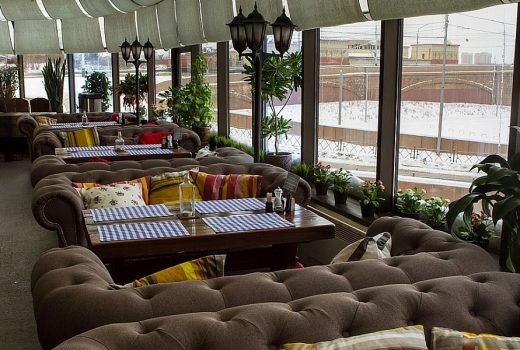

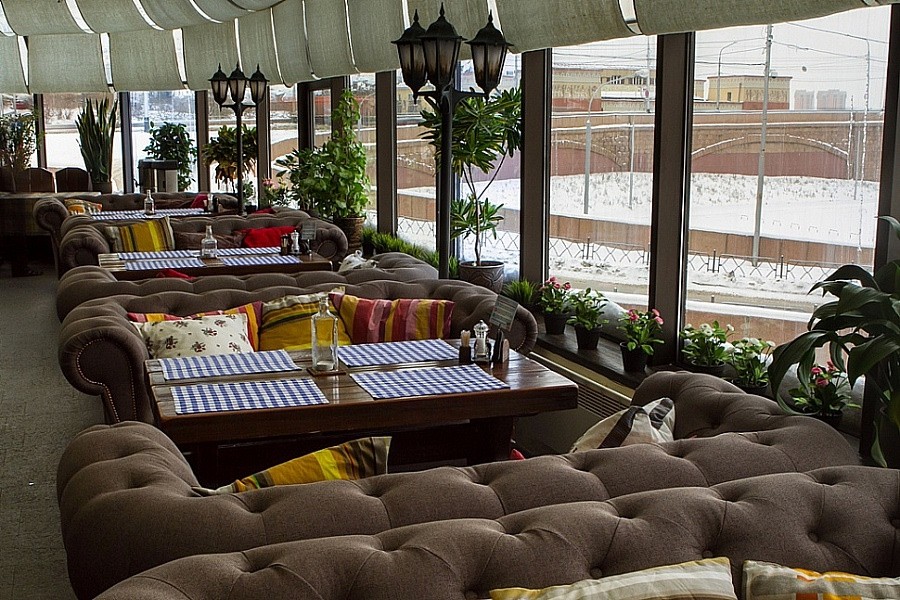

Система управления отоплением и вентиляцией ресторана Фон Барон

По желанию заказчика были разработаны шкафы управления отоплением и вентиляцией, а так же было настроено управление всей системой с помощью OwenCloud

Шкаф управления вентиляцией:

Управление тремя приточными системами вентиляции с электрическими калориферами.

Каждой системой управляет ТРМ1033.

Коммутация калориферов через твердотельные реле.

Шкаф управления отоплением:

Управление тремя зонами отопления через электрические радиаторы.

Коммутация нагрузки через твердотельные реле.

Управление температурой осуществляется на базе ПЛК100.

Так же ПЛК управляет и приточными системами вентиляции.

Основные функции системы

1. Поддержание заданной температуры в каждой из трех зон.

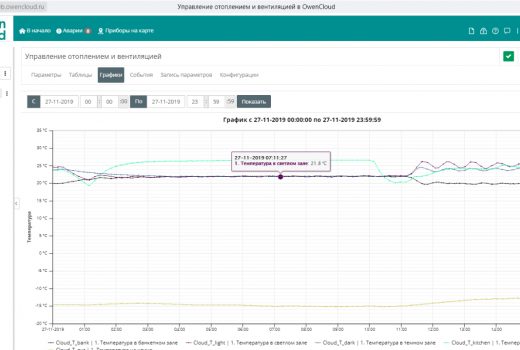

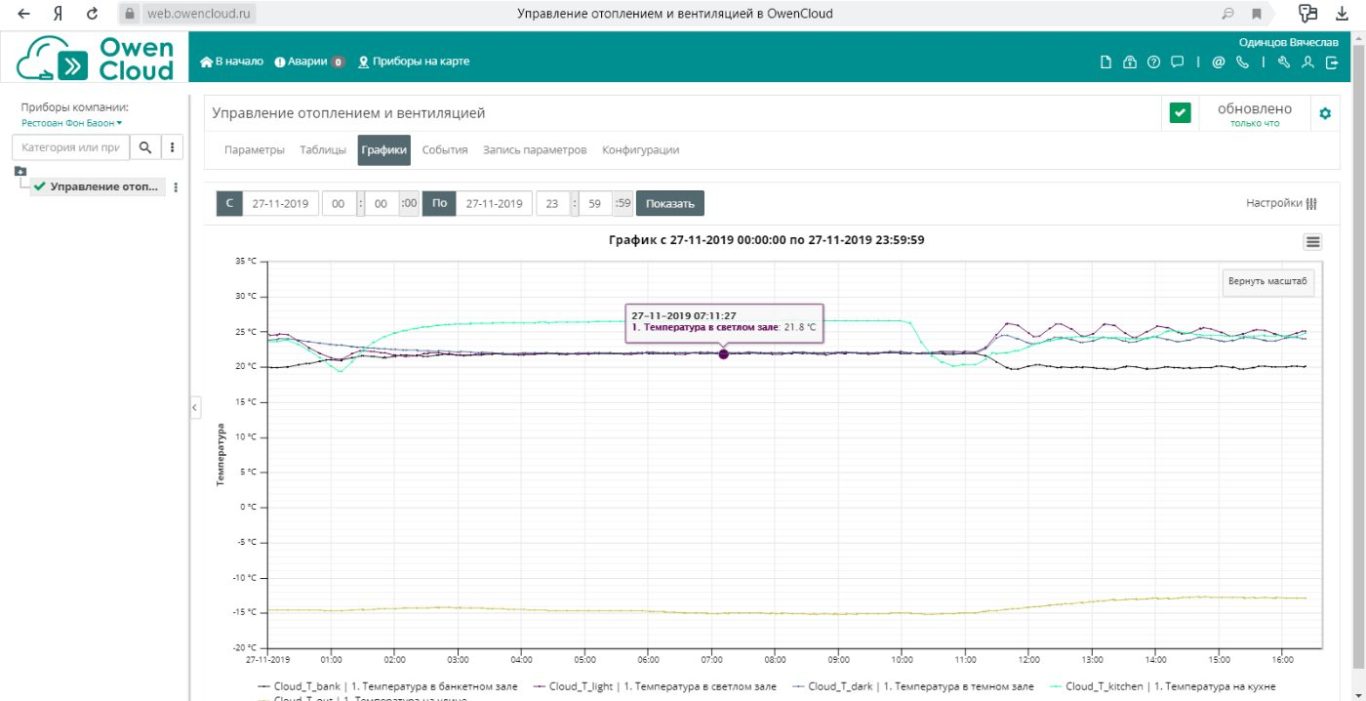

2. Температуры дневного и ночного режима отличаются и задаются с помощью OwenCloud
3. В ночном режиме происходит отключение всех систем вентиляции.
4. Время перехода к ночному и дневному режиму задается с помощью OwenCloud.

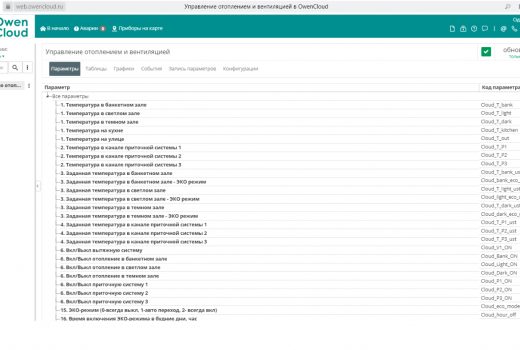

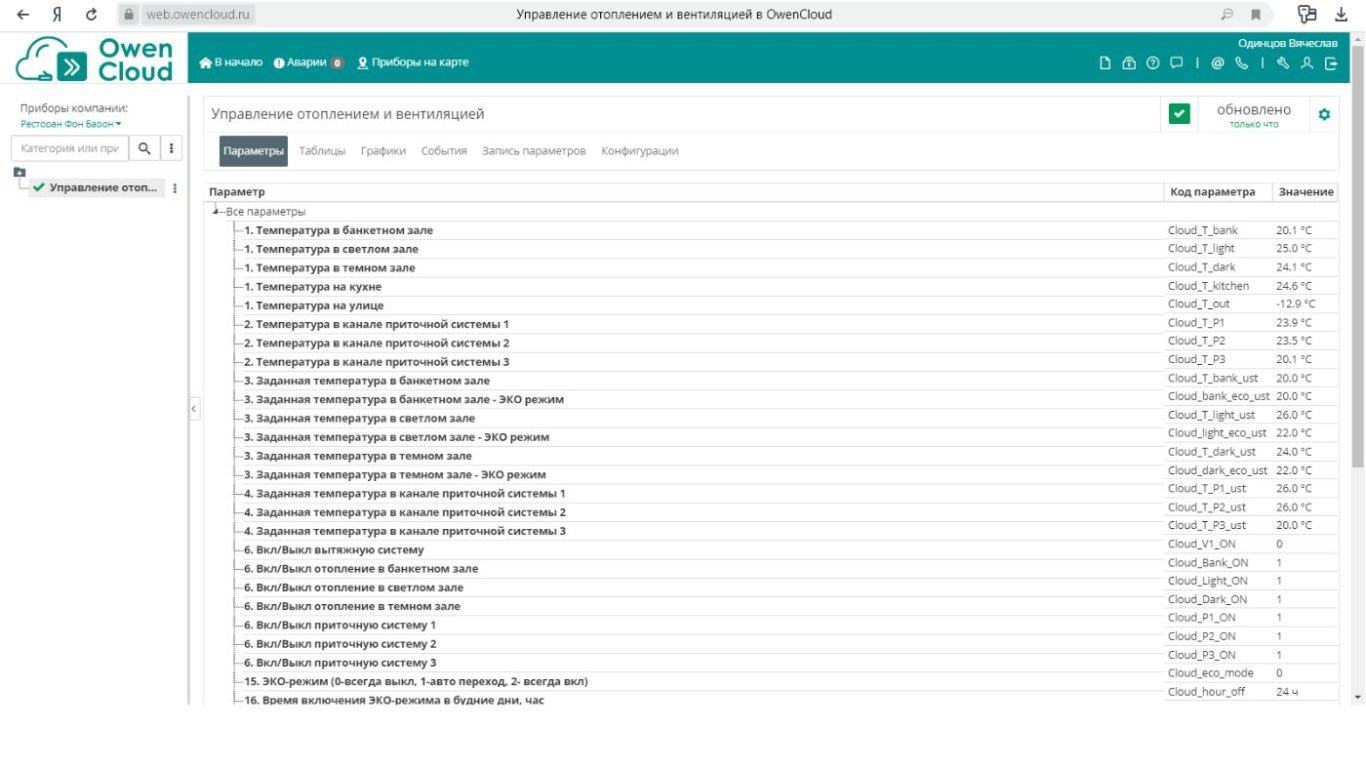

5. Все уставки задаются с помощью OwenCloud.
6. Организовано управление приточными и вытяжными системами с помощью частотных преобразователей, для автоматического выравнивания давления в помещении и на улице. Давление измеряется с помощью ПД150.
7. Организовано автоматическое снижение частоты вращения приточных вентиляторов в случае низкой температуры на улице и невозможности поддержания заданной температуры в каналах приточных систем.
