Система управления замкнутым циклом и цементными мельницами №№ 11, 12, 13

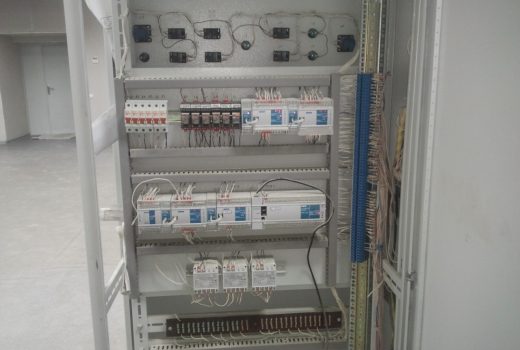

По заказу ЗАО «Мальцовский портландцемент» на базе оборудования ОВЕН была разработана и смонтирована система управления замкнутым циклом (ЗЦ) и цементными мельницами №№ 11, 12, 13 (представленные фото – с этапа пусконаладочных работ)

В основу системы управления положены четыре программируемых логических контроллера ОВЕН ПЛК110-60 и контроллер ОВЕН ПЛК110-32. А также – программируемое реле ОВЕН ПР110.12Д.8Р (14 шт.), шесть модулей скоростного аналогового ввода ОВЕН МВ110-8АС, шесть нормирующих преобразователей ОВЕН НПТ1, блоки питания ОВЕН БП14.24.4Д и MasterSCADA.

Система позволяет управлять замкнутым циклом и мельницами в ручном и автоматическом режиме. В автоматическом режиме от машиниста требуется нажать только кнопку «Пуск». Для обеспечения бесперебойности работы (на случай выхода из строя компьютера машиниста) предусмотрено автоматическое управление ЗЦ и мельницами с кнопок на передней стенке шкафов управления. В этом случае теряется только архивация параметров. При работе без компьютера машиниста для индикации причин остановки при аварийных ситуациях предусмотрена световая сигнализация.
