Станция очистки воды

Реализация проекта и выбор оборудования

Компания (г. Калининград) реализовала проект по управлению технологическим процессом очистки и подачи воды для городского водоснабжения.

Основу системы управления составляет оборудование ОВЕН:

— программируемый логический контроллер ПЛК110-60 (2 шт.);

— модули ввода дискретных сигналов МВ110-32ДН (2 шт.) и МВ110-16ДН;

— модули вывода МВ110-32Р (2 шт.) и МУ110-8И;

— модули ввода аналоговых сигналов МВА8 (2 шт.);

— универсальный ПИД-регулятор восьмиканальный ТРМ148 (4 шт.);

— счетчик импульсов СИ30 (3 шт.);

— сигнализатор уровня жидкости трехканальный САУ-М6 (11 шт.);

В системе также используются датчики расхода ДРК-4ОП (2 шт.). На базе всех этих приборов разработаны четыре шкафа управления с ручным и автоматическим режимом. Диспетчеризация позволяет осуществлять управление и контроль за работой всего оборудования станции с ПК.

Основные компоненты станции

Программный комплекс работает под управлением двух 32-разрядных контроллеров ОВЕН ПЛК 110-60 в среде CODSYS v 2.3 и компьютером, выполняющим функции диспетчеризации. Основная программа выполняется на контроллере, установленном в шкафу автоматики, находящимся в помещении электрощитовой. Второй контроллер установлен в отделении промывных вод. Оба контроллера и компьютер обмениваются данными по сети Ethernet, коммутатор установлен в помещении фильтрозала. Опрос устройств ввода-вывода осуществляется по сети RS-485. Для каждого контроллера разработана собственная программа. Шкаф автоматики, находящийся в электрощитовой, является основным. Через него осуществляется контроль за состоянием станции и управление.

Проект состоит из следующих компонентов:

• Функциональная схема – основная мнемосхема, показывающая устройство всей станции и отображающая основные состояния входящих в её состав элементов.
• Панель управления – блок управления параметрами оборудования станции: насосами, ультрафиолетовыми обеззараживателями и промывкой фильтров в фильтрозале.
• Гидролизная – блок управления производством гипохлорита и фтора.
• Аварии – таблица с текущими авариями.
• Графики – компонент, графически отображающий зависимость давления и уставки и выходного параметра – частоты работы насосов.

Все компоненты снабжены всплывающими подсказками, это облегчает работу оператора. Достаточно просто навести курсор мыши на нужный элемент.

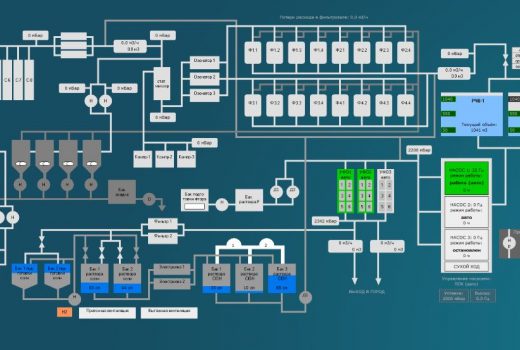

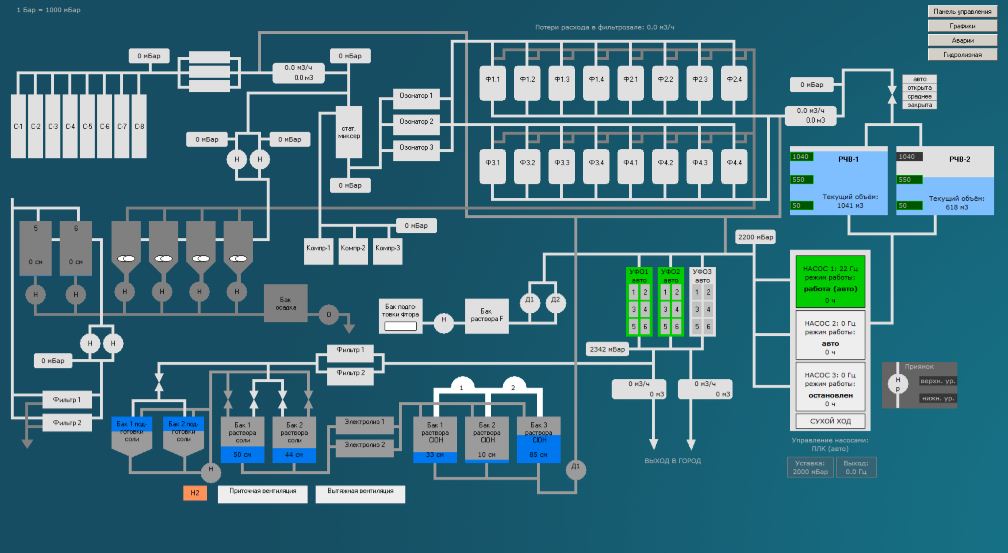

Функциональная схема

На функциональной схеме отражены все компоненты станции. В окне функциональной схемы можно наблюдать за оперативными параметрами.

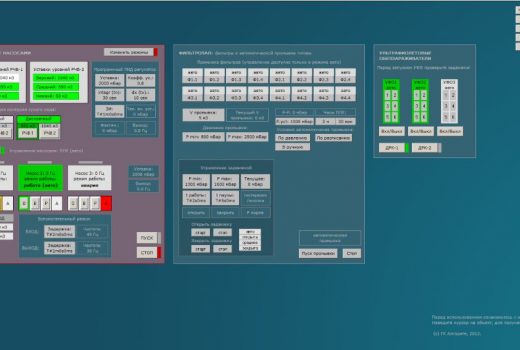

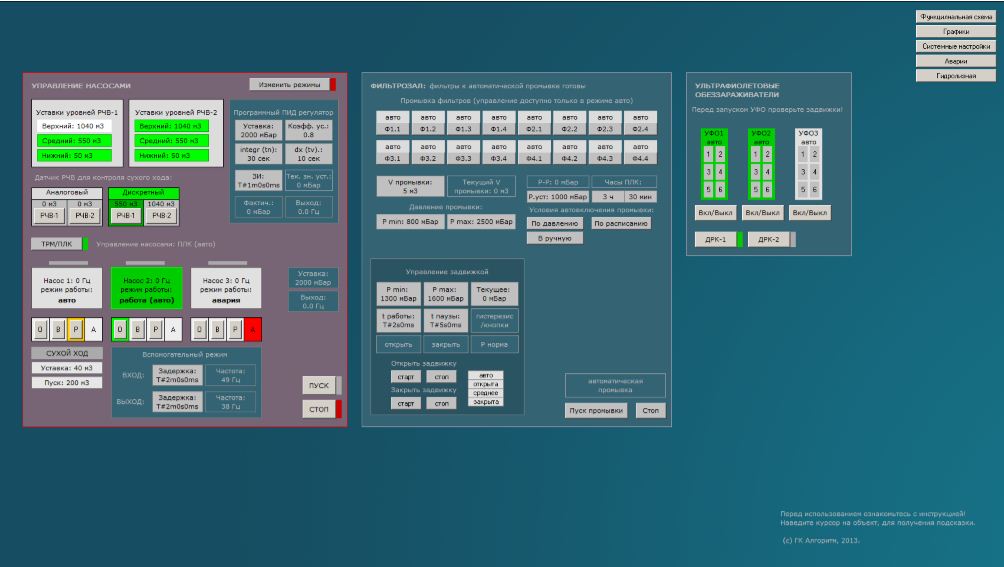

Панель управления

С помощью панели управления осуществляется управление станцией в трех группах:

• управление насосами;
• управление промывкой фильтров;
• управление установками УФО.

Через панель управления можно выбирать режимы работы насосов, задавать параметры уставки, переключать насосы, запускать/останавливать насосы, включать/выключать УФО, производить промывку фильтров в фильтрозале в трех режимах.

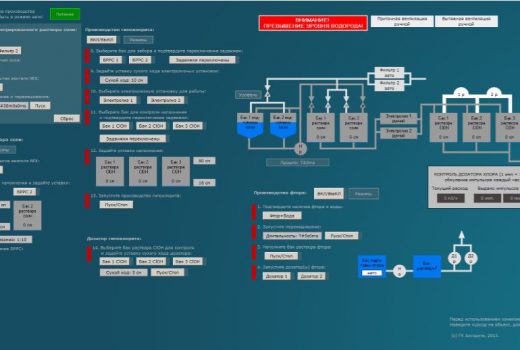

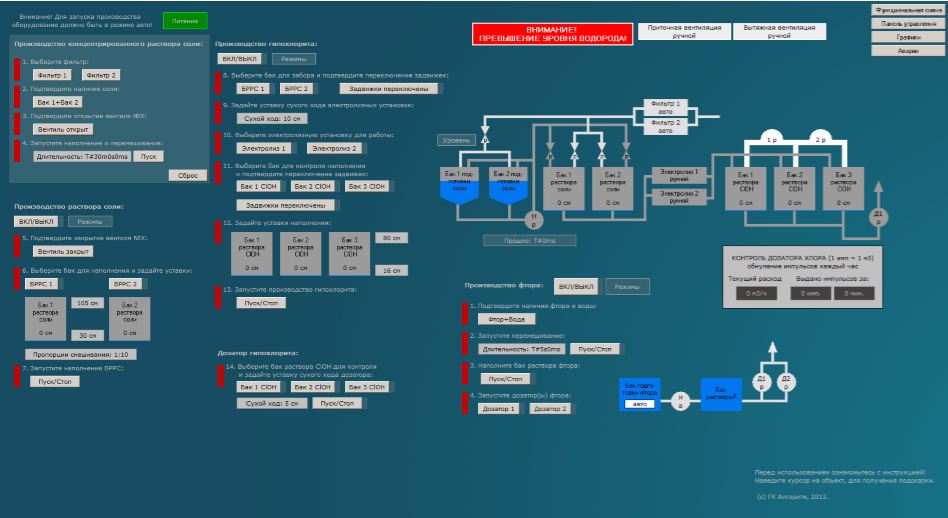

Гидролизная

Панель управления оборудованием гидролизной и фтораторной вынесены в отдельное окно, так как имеют много параметров управления. Весь процесс производства требует активного участия оператора.

Основное назначение гидролизной – производство раствора гипохлорита (ClOH) для смешивания его с водой подаваемой потребителям в целях обеззараживания. Панель производства гипохлорита реализована в виде пошаговой интерактивной схемы, которая состоит из последовательности выполняемых пунктов. Это интуитивно понятный интерфейс, условно разделенный на составляющие:

• производство концентрированного раствора соли;
• производство раствора соли;
• производство гипохлорита
• дозатор гипохлорита;

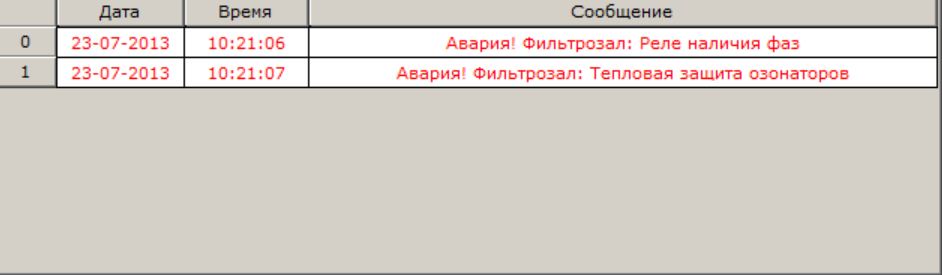

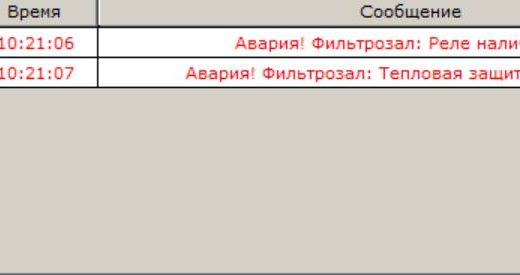

Аварии

Панель аварий – таблица, в которой отображаются текущие активные аварии.
