Устройство диспетчеризации и управления котельной

Разработано устройство диспетчеризации и автоматизированного управления котельной СДКА.523М.

Котельная эксплуатируется без постоянного присутствия оператора.

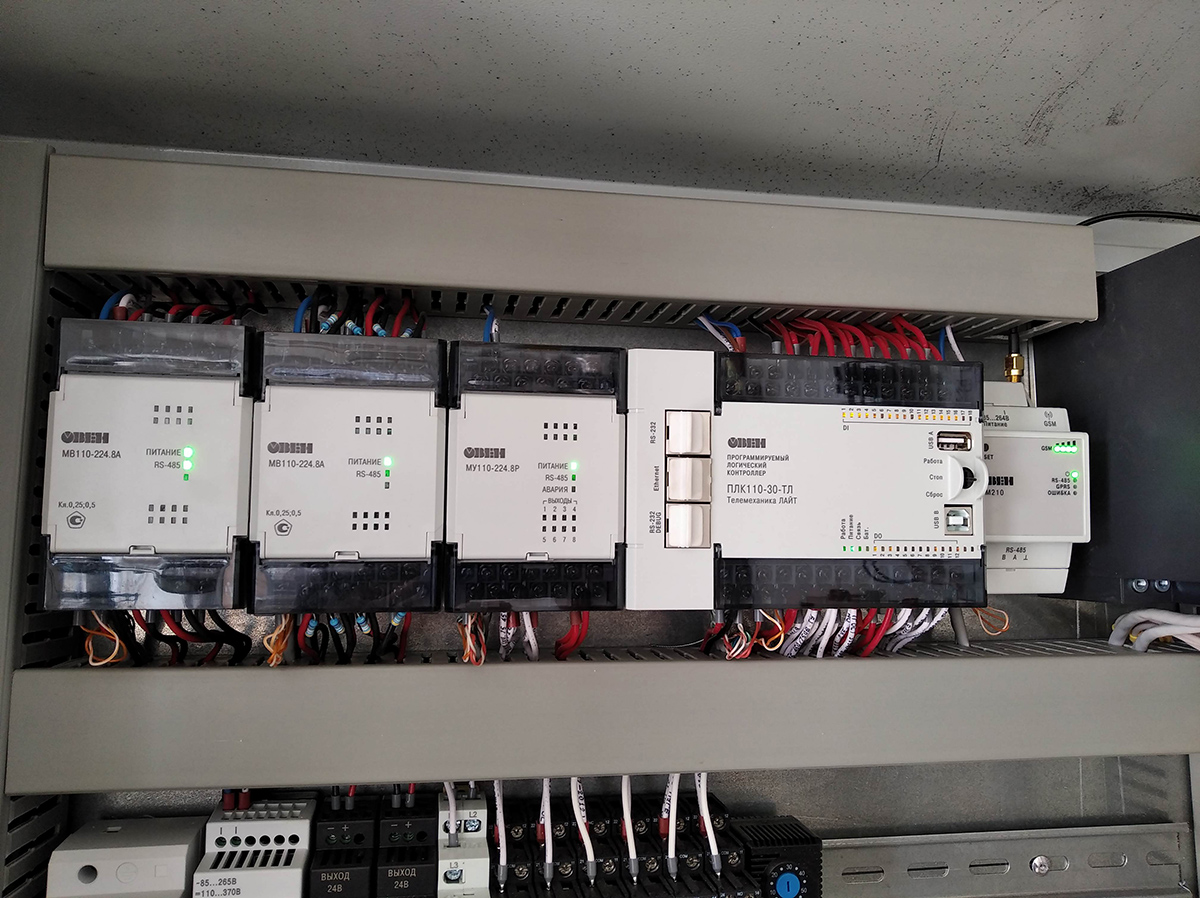

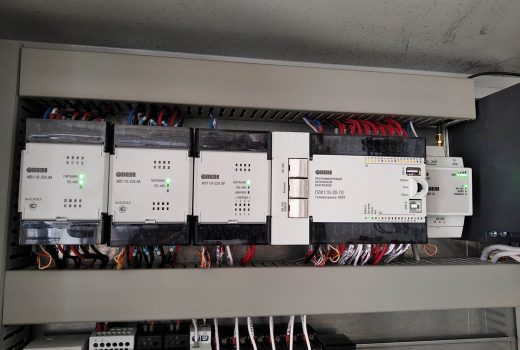

Система управления и диспетчеризации разработана на базе оборудования ОВЕН:

• Программируемый логический контроллер ПЛК110-30-ТЛ.
• Модуль ввода аналоговых сигналов МВ110-8А.
• Модуль вывода дискретных сигналов МУ110-8Р.
• Сетевой шлюза для доступа к сервису OwenCloud ПМ210.
• Преобразователь частоты ПЧВ101-К75.

В системе используются датчики давления ОВЕН ПД100-ДИ1,0-371, ПД100И-ДИ0,01-871 и датчики температуры ОВЕН ДТС014.

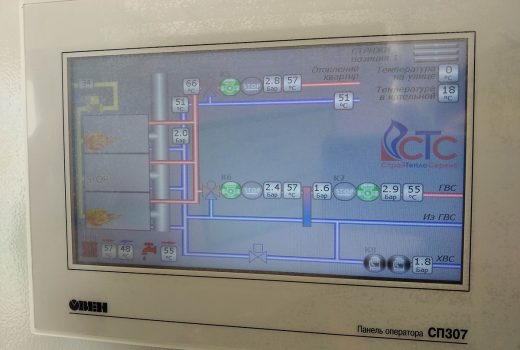

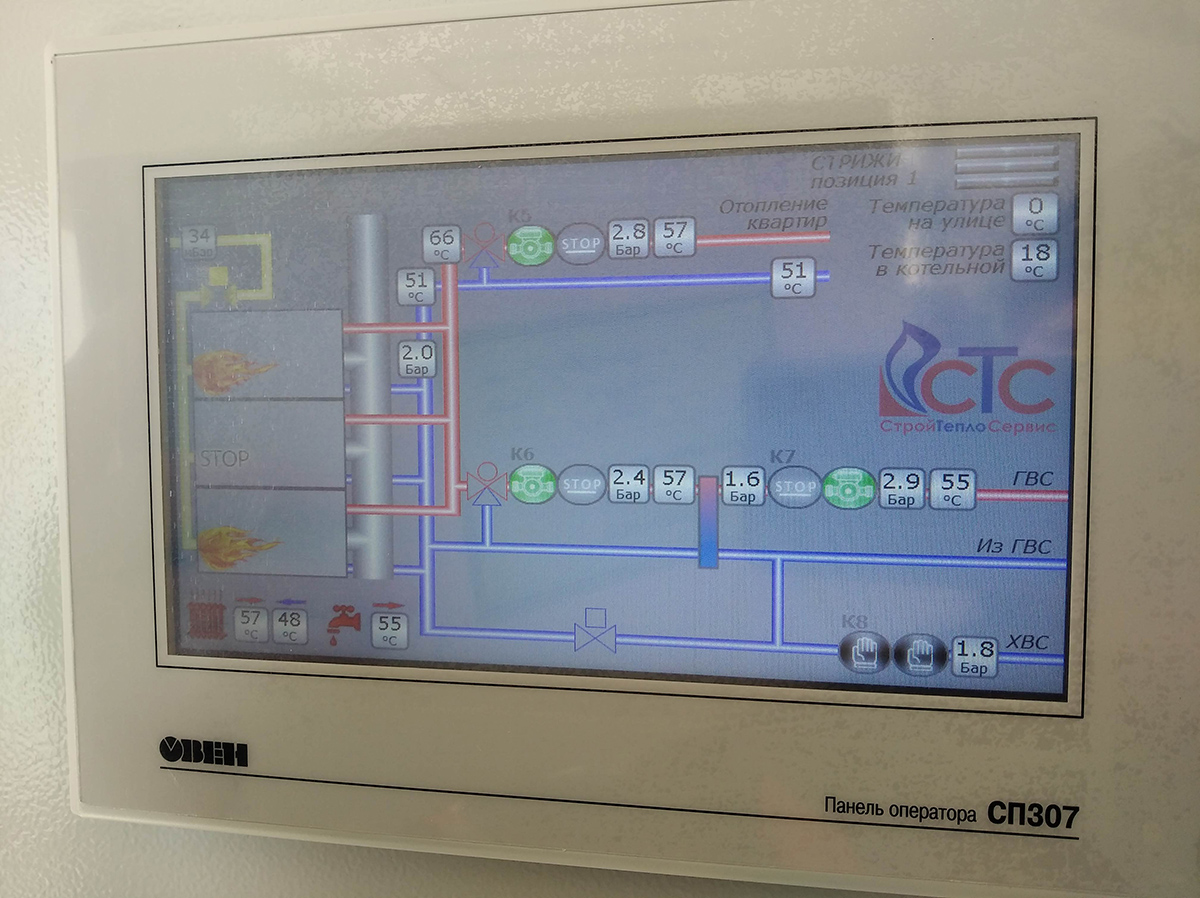

Устройство осуществляет регулирование температуры теплоносителя отопления в зависимости от уличной температуры, поддержание заданной температуры подачи ГВС. Поддержание заданного давления в системе отопления и ГВС. Обеспечивает защиту насосов по сухому ходу, перегреву, превышению давления, отсутствию перепада давления. Аварийное закрывание газового клапана при авариях. Аварии котлов, насосов и др., а также все текущие данные оперативно передаются на пульт диспетчера и на телефоны ответственных лиц. Реализована возможность удаленного управления параметрами.
