Вентиляция чистых помещений

Основным достижением данного проекта является разработка протокола обмена с евромоторами от EBM Papst через свободный обмен по COM-портам оборудования ОВЕН.

Было разработано прикладное программное обеспечение для контроллера ОВЕН ПЛК110, создано ППО на базе MasterSCADA 3.10. Проект разрабатывался с “нуля”. Были разработаны необходимые проектные схемы и спецификации, проведены работы по закупке и сборке щитов.

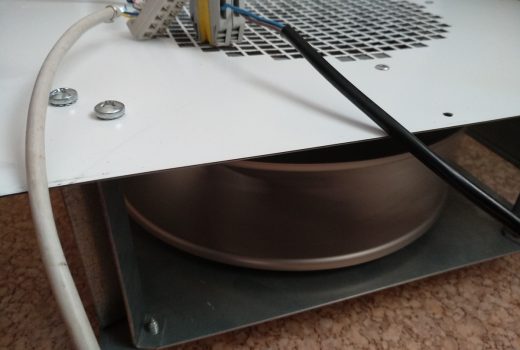

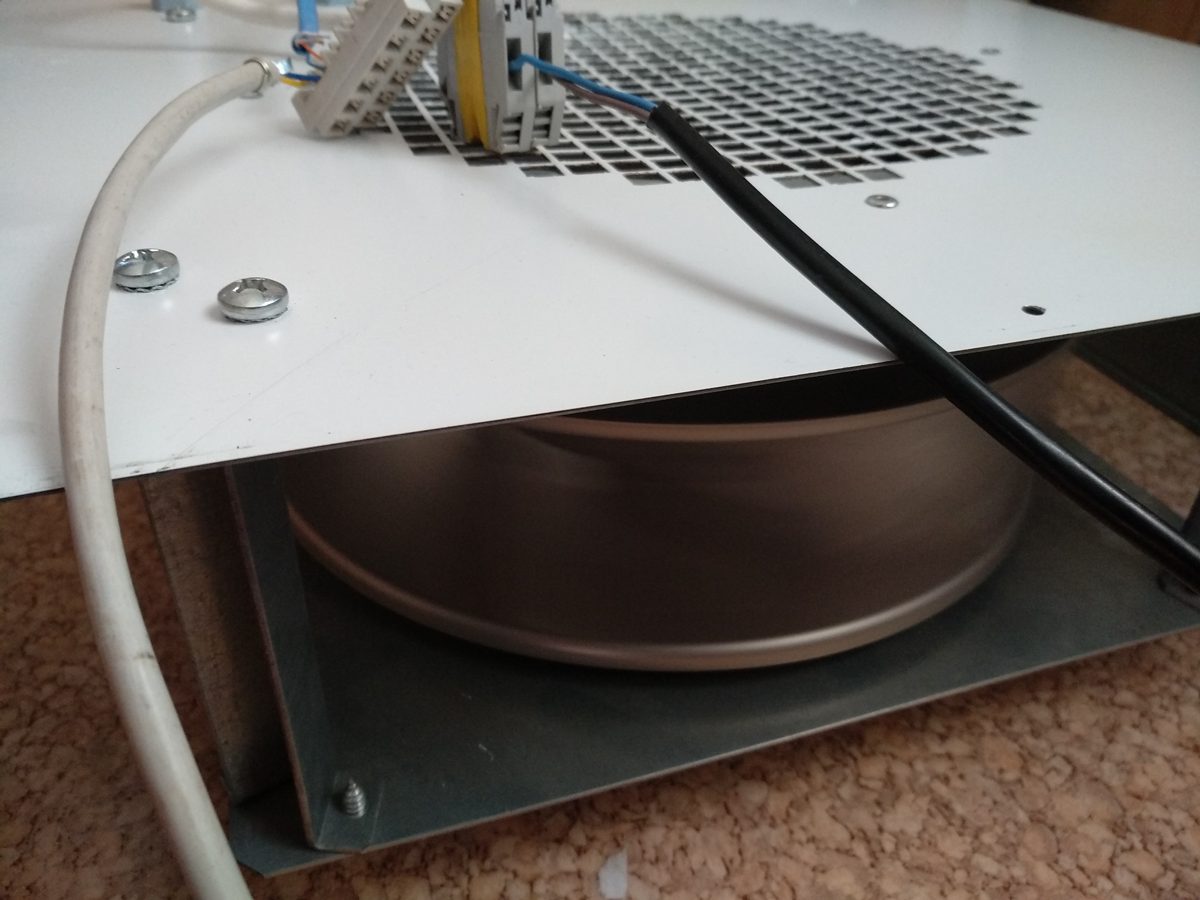

Автоматизация данных EBM-вентиляторов необходима для контроля за их состоянием: поддержание микроклимата и поддержания избыточного давления. Это задается с фейсплейтов MasterSCADA 3.9, соединение по Ethernet.

На базе модуля дискретного ввода-вывода ОВЕН МК110-220.4ДН.4Р создано управление тамбур-шлюзом, двери которого закрыты электрическими замками и открываются только по достижению необходимого отрицательного давления, последовательно.

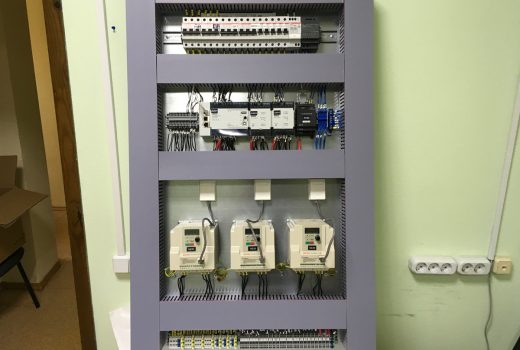

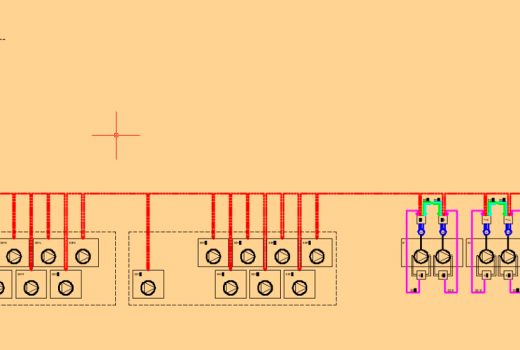

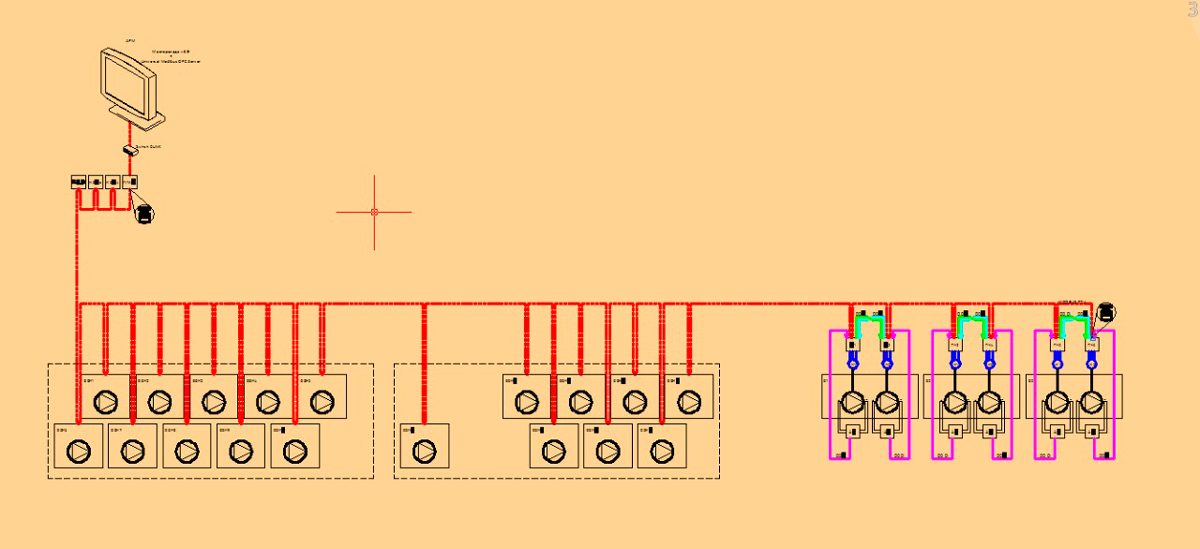

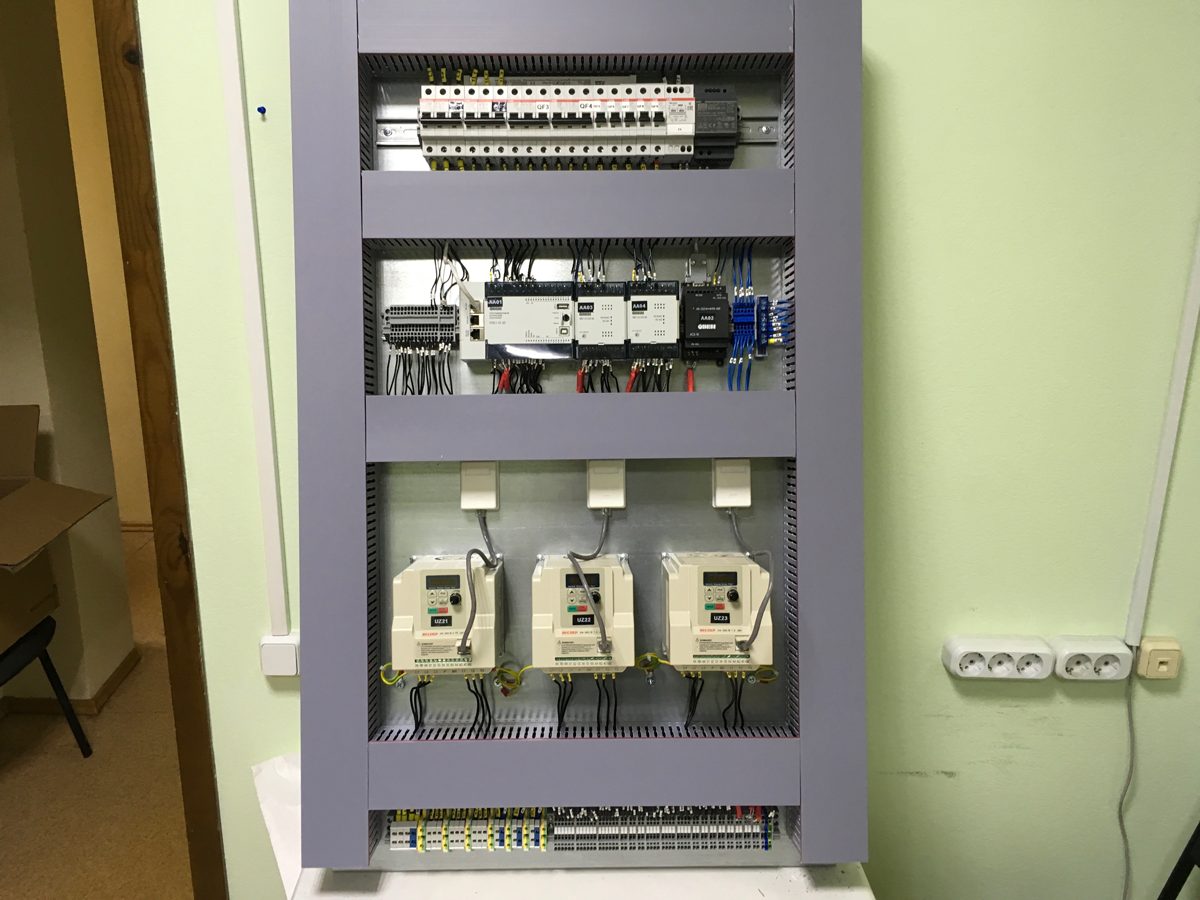

Контроллер ПЛК110 обеспечивает связь с оборудованием по трем COM-портам. По двум портам он опрашивает шины EBM PAPST новых и старых типов вентиляторов. Третий COM-порт опрашивает три частотных привода ПЧВ для обеспечения управления вытяжными агрегатами мощностью 30 кВт.
