ДТПХхх5 термопары на основе КТМС высокотемпературные и химически стойкие модульные
3 900.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Термоэлектрические преобразователи на основе КТМС (кабельные) предназначены для измерения температур от -40 до +600…1250 °С в зависимости от конструктивного исполнения и типа термопары.
Описание и устройство КТМС приведено в Справочной информации по термопарам.
Типы термопар ОВЕН на основе КТМС по ГОСТ 8.585-2001:
- хромель-копель ТХК (L). Термопары обладают высокой стабильностью при температурах до 600 °С;
- хромель-алюмель ТХА (K). Термопары отличаются стойкостью к окислению при высоких температурах до 1100 °С;
- железо-константан ТЖК (J). Универсальные термопары для измерения температур от -40 до +750 °С;
- нихросил-нисил ТНН (N). Имеют высокую стабильность и широкий диапазон рабочих температур: от -40 до +1250 °С. Могут использоваться для замены дорогостоящих термопар из драгоценных металлов.
Все типы термопар подробно описаны в наших статьях.
Среда измерения
Твердые, жидкие и газообразные среды, не агрессивные к материалу корпуса датчика.
Отличительные особенности
- Модульная конструкция: датчик можно разобрать и заменить термопарную вставку или защитный чехол.
- Термопарный или компенсационный кабель для подключения ко вторичным приборам необходимо приобретать отдельно.
- Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.
При изменении температуры выше 600 ⁰С рекомендуем использовать датчики с металлической головкой.
Стандартный срок производства – от 7 рабочих дней.
Показатели надежности
|
Вероятность безотказной работы |
Температура применения, °С |
Гарантийный срок эксплуатации |
Средний срок службы, не менее |
|
ДТПК и ДТПN на основе КТ |
|||
|
0,95 за 40000 часов |
-40…+600 |
5 лет |
10 лет |
|
0,95 за 16000 часов |
+600…+900 |
2 года |
4 года |
|
0,95 за 8000 часов |
+900…+1100 |
1 год |
2 года |
|
Ненормируется |
+1100…+1300 |
— |
— |
|
ДТПL на основе КТМС |
|||
|
0,95 за 40000 часов |
-40…+600 |
5 лет |
10 лет |
|
ДТПJ на основе КТМС |
|||
|
0,95 за 40000 часов |
-40…+600 |
5 лет |
10 лет |
|
0,95 за 16000 часов |
+600…+800 |
2 года |
4 года |
Интервал между поверками для ДТПL на основе КТМС – 5 лет; для всех остальных ДТП – 2 года.
Условия эксплуатации
Рабочие условия эксплуатации узлов коммутации: помещения с нерегулируемыми климатическими условиями и (или) навесы, при атмосферном давлении от 84 до 106,7 кПа, с температурой в диапазоне от минус 40 до +85 °С и относительной влажностью не более 95 % при +35 °С и более низких температурах без конденсации влаги.
Конструктивное исполнение коммутационной головки для ДТПХхх5 на основе КТМС модульных
|
Стандартное исполнение |
Стандартное исполнение, с винтом |
|
|
|
|
Кабельный ввод М16×1,5 |
Кабельный ввод М20×1,5 |
|
Диаметр подключаемого кабеля до 8 мм |
Диаметр подключаемого кабеля до 13 мм |
|
025, 045, 075 |
115–165, 225 |
Термопары мод. 125…165, 225 имеют модульную (разборную) конструкцию. Если в процессе эксплуатации чувствительный элемент вышел из строя, а защитный чехол из корунда или жаростойкой стали остался цел, оптимальным решением будет заменить только вставку, а не менять весь датчик. Замена вставки проста и может производиться без демонтажа высокотемпературного датчика («Термопарные вставки»)
Максимальная температура узлов подключения металлических головок для ДТПХxx5 – 120 °С.
Преобразователи термоэлектрические на основе КТМС в защитной арматуре
|
Конструктивное исполнение |
Модель |
Параметры |
Материал |
Длина монтажной части L*, мм |
 |

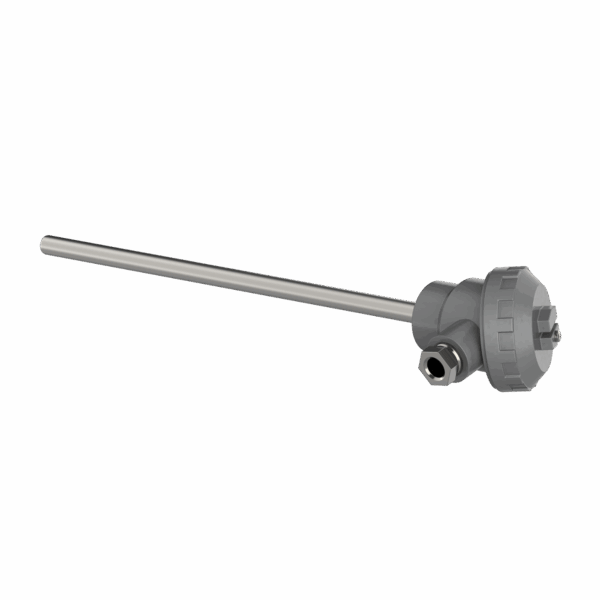

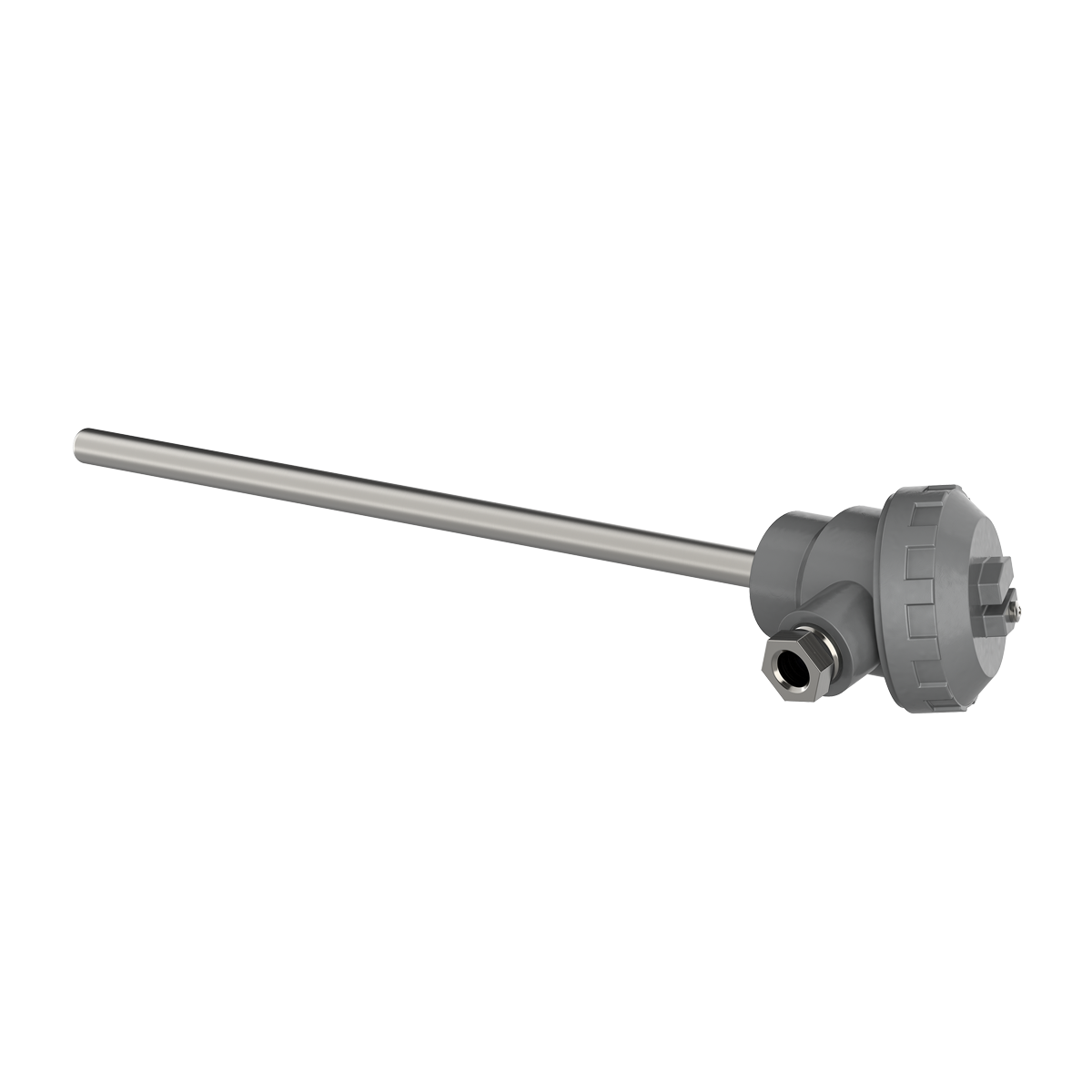

025 |
D = 10 мм |
ДТПL Материал арматуры: сталь AISI316Ti (−40… +600 °С) Диаметр КТМС 3 мм ДТПK Материал арматуры: сталь AISI316Ti (−40 (0)… +900 °С) Диаметр КТМС 4,5 мм ДТПN Материал арматуры: сталь AISI316Ti (−40 (0)… +900 °С) Диаметр КТМС 4,5 мм ДТПJ Материал арматуры: сталь AISI316Ti (−40… +750 °С) Диаметр КТМС 4,5 мм |
60, 80, 100, 120, 160, 180, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 |
|
|

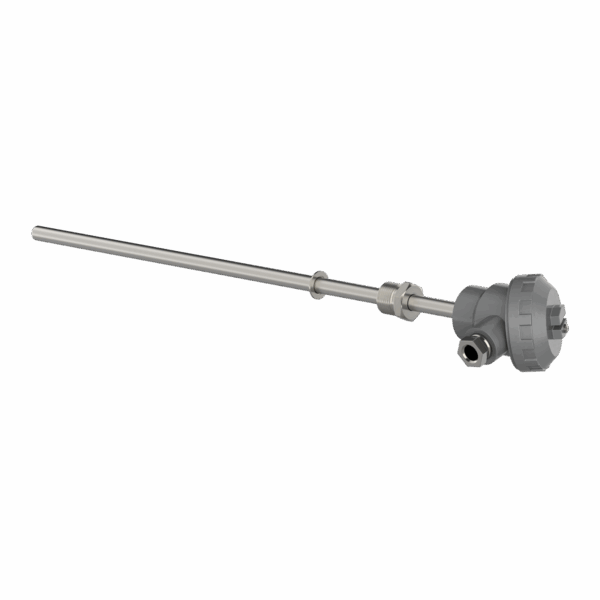

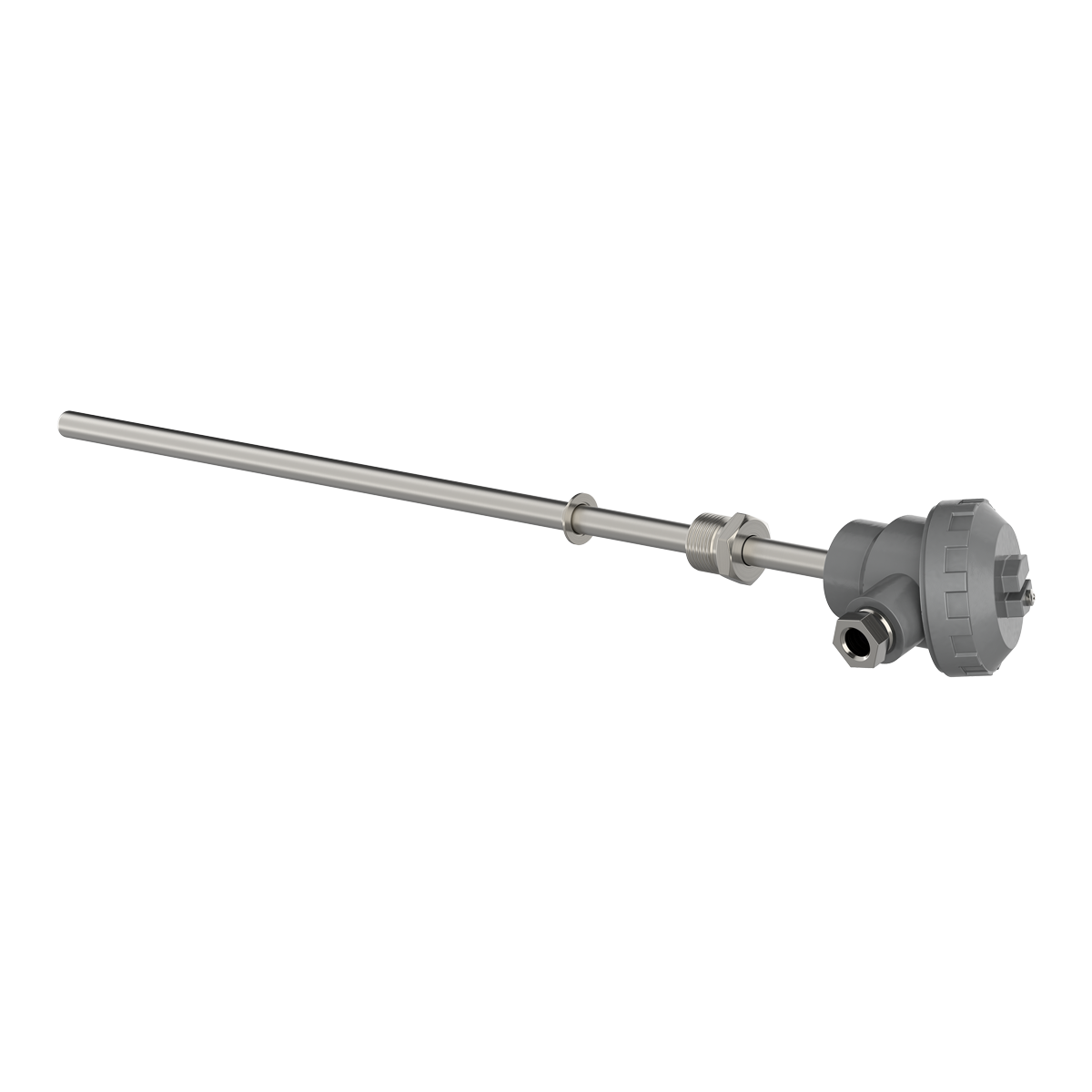

045 |
D = 10 мм М = 20×1,5** S=22 мм |
||
|
|

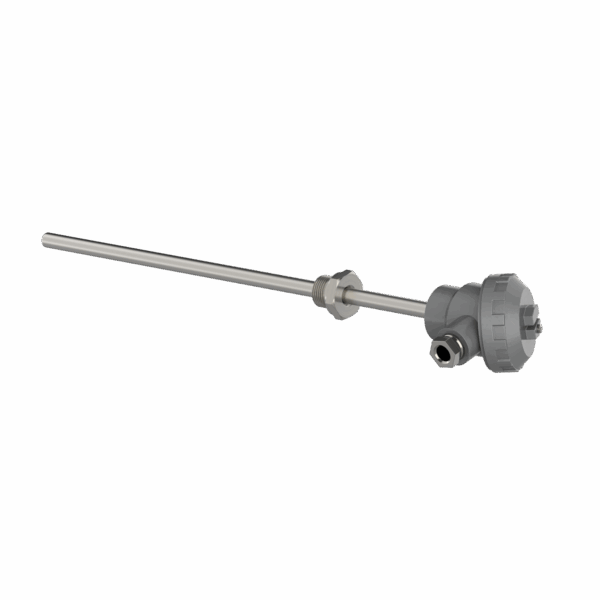

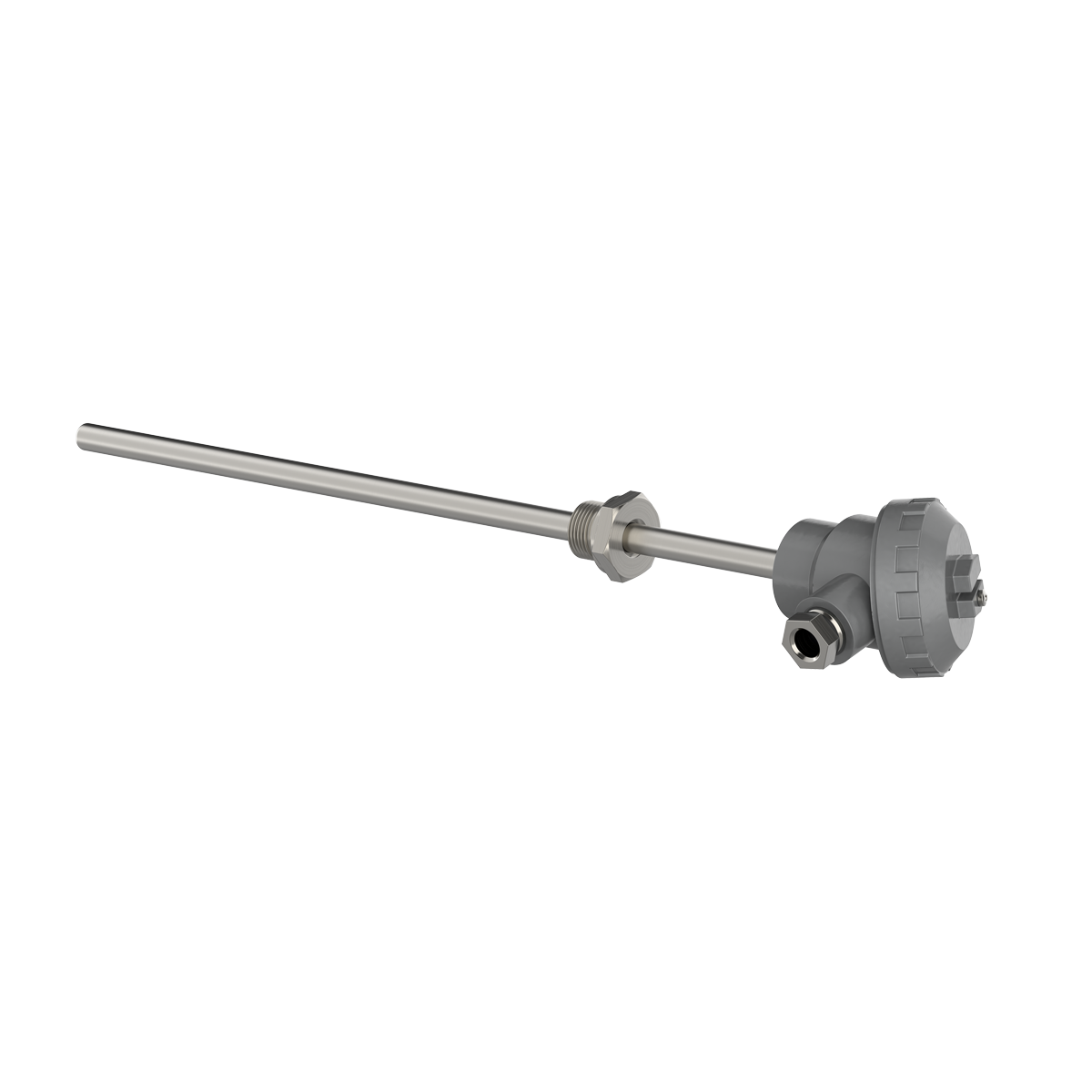

075 |
D = 10 мм М = 20×1,5** S=22 мм |
||
|
|
115 |
D = 20 мм |
ДТПL сталь 12Х18Н10Т (-40…+600 °С) сталь AISI316Ti (-40…+600 °С) Диаметр КТМС 3,0 мм
ДТПK сталь 12Х18Н10Т (-40 (0)…+800 °С)*** сталь 15Х25Т (-40 (0)…+1000 °С)*** сталь AISI316Ti (-40 (0)…+900 °С)*** сталь AISI 310 (-40 (0)…+1100 °С)*** сталь ХН45Ю (-40 (0)…+1100 °С)*** Диаметр КТМС 4,5 мм
ДТПN сталь AISI 310 (-40 (0)…+1100 °С)*** сталь ХН45Ю (-40 (0)…+1250 °С)*** сталь AISI316Ti (-40 (0)…+900 °С)*** Диаметр КТМС 4,5 мм
|
L1, L2: 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
|
|

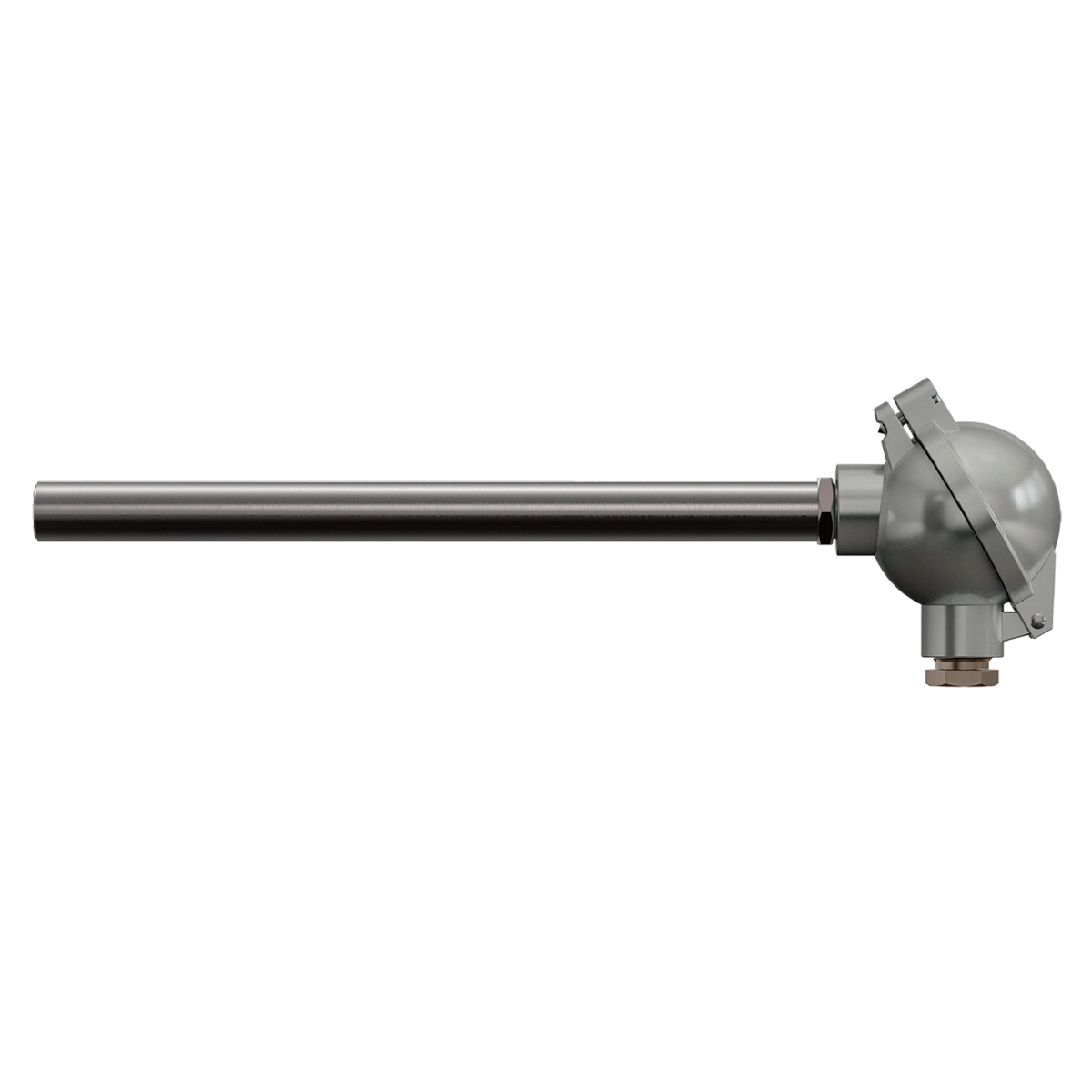

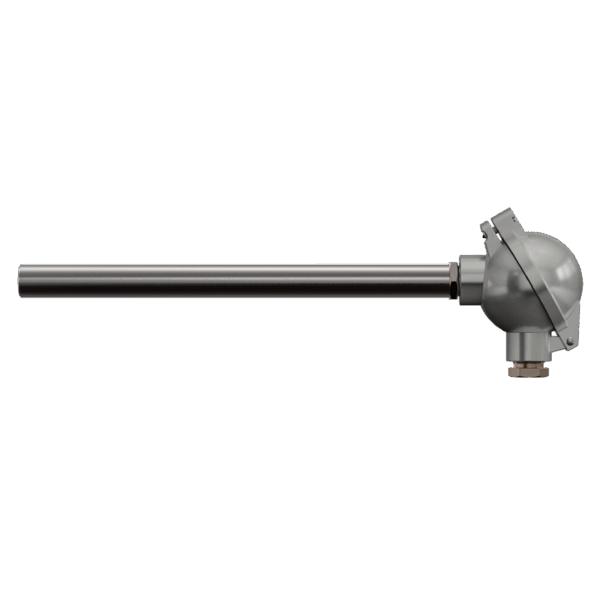

125 |
D = 20 мм |
250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000
|
|
|
|
135 |
D = 20 мм, M = 27×2 мм**, S = 32 мм |
||
 |
225 |
D = 20 мм |
ДТПK сталь ХН45Ю (-40 (0)…+1100 °С)*** Диаметр КТМС 4,5 мм
ДТПN сталь ХН45Ю (-40 (0)…+1250 °С)*** Диаметр КТМС 4,5 мм |
|
|
|
145 |
D = 12 мм, D1 = 20 мм |
ДТПK ДТПN
|
|
|
|
155 |
D = 20 мм, D1 = 30 мм |
||
|
|
165 |
D = 20 мм, D1 = 30 мм, M = 27×2 мм**, S = 32 мм |
* Длина монтажной части L выбирается при заказе. Для модели 115 при заказе указывается соотношение длин L1 / L2.
** По спец. заказу возможно изготовление датчика с трубной резьбой.
*** Для термопар на основе КТМС типов К и N 1-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является 0 °С, для этих же термопар 2-го класса допуска по ГОСТ 8.585-2001 нижней границей диапазона измерения является -40 °С.

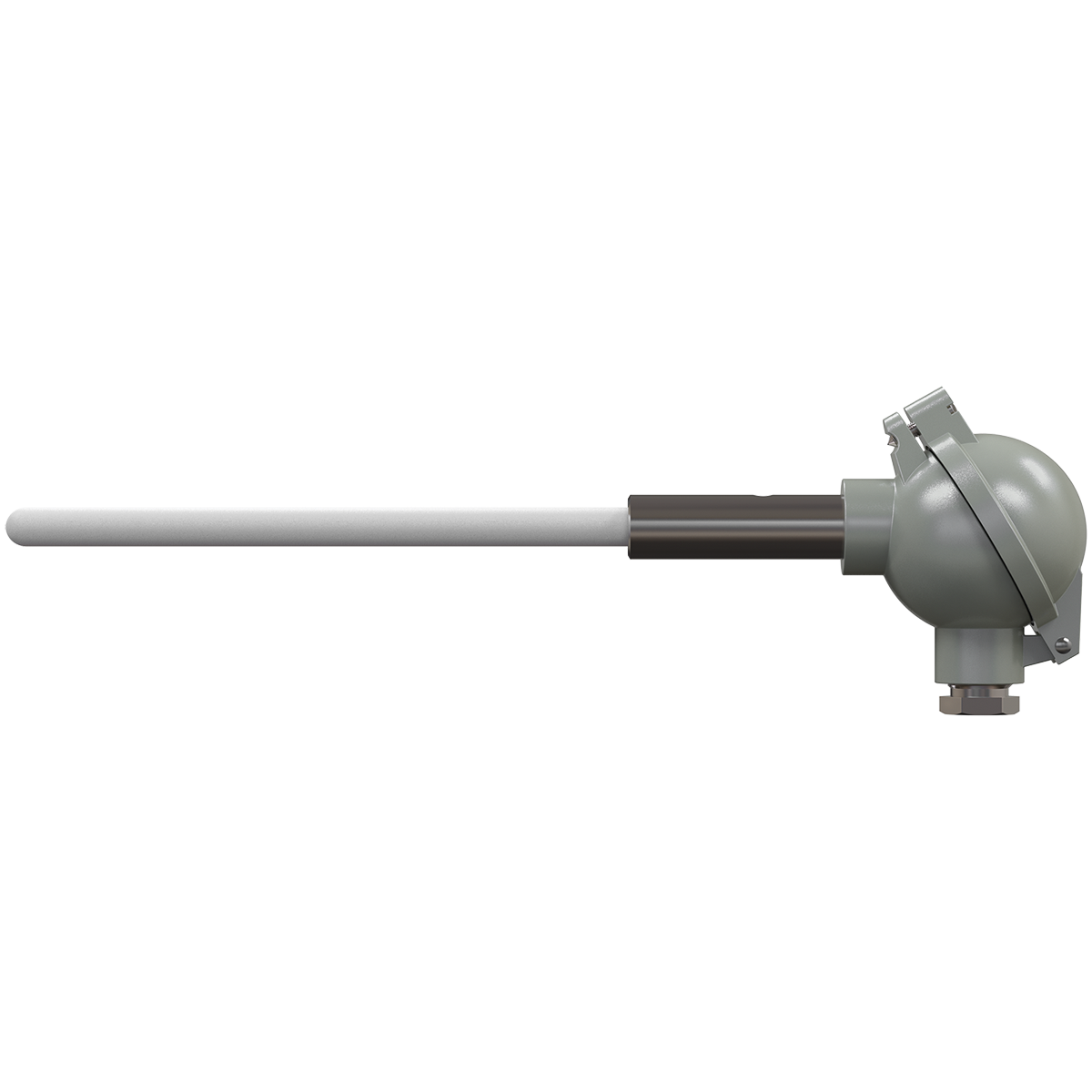

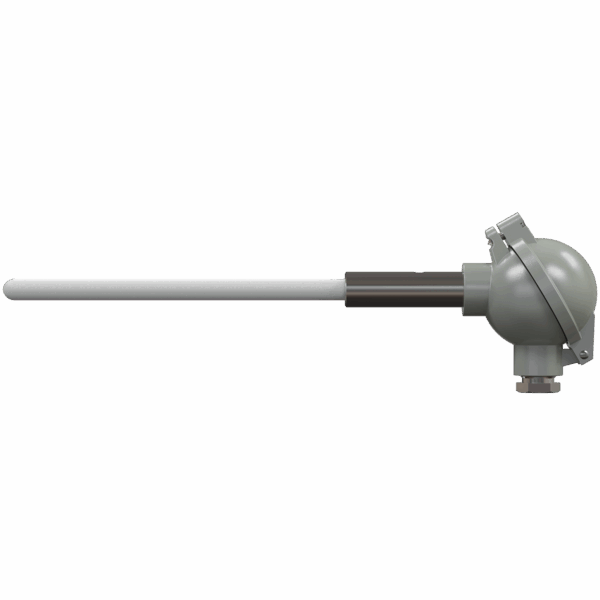

Для ДТПХ мод. 145, 155, 165:
- температура в зоне перехода от корундовой части к металлической не должна превышать 800 °С;
- скорость нагрева корундового чехла не должна превышать 150 °С/мин, погружение в измеряемую среду – плавное.
Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
|
L, мм |
L2, мм |
|
| ДТПХ145 | ДТПХ155 | |
|
250 |
80 |
|
|
320 |
80 |
|
|
400 |
80 |
|
|
500 |
80 |
|
|
630 |
80 |
|
|
800 |
200 |
|
|
1000 |
400 |
|
|
1250 |
650 |
|
|
1600 |
1000 |
|
|
2000 |
1400 |
1000 |
Модификации
Пример обозначения при заказе: ДТПК145-0919.630.1
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «хромель-алюмель», материал защитной арматуры – керамика корунд CER795, классом допуска 1, c диапазоном измерения температуры: 0…+1100 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 630 мм, в корпусе 145.
Пример обозначения при заказе: ДТПN125-0914.1000
Это означает, что изготовлению и поставке подлежит термоэлектрический преобразователь с чувствительным элементом КТМС «нихросил-нисил», материал защитной арматуры – сплав ХН45Ю, классом допуска 2, c диапазоном измерения температуры: -40…+1250 °С, с изолированным рабочим спаем, диаметром КТМС 4,5 мм, с металлической коммутационной головкой, длиной монтажной части 1000 мм, в корпусе 125.
Преобразователи термоэлектрические на основе КТМС с Г-образной монтажной частью, мод.115
Классы допуска и погрешности измерения термоэлектрических преобразователей ОВЕН ДТП
| НСХ | Класс допуска | Диапазон измерения | Пределы допускаемых отклонений ТЭДС от НСХ |
|
К (ХА) N (НН) |
2 | -40…+333 °C включ. | ± 2,5 °C |
| св. 333…+1300 °C | ± 0,0075t °C | ||
| 1 | 0…+375 °C включ. | ± 1,5 °C | |
| св. 375…+1300 °C | ± 0,004t °C | ||
| L (ХК) | 2 | -40…+360 °C включ. | ± 2,5 °C |
| св. 360…+600 °C | ± (0,700 + 0,005t) °C | ||
| J (ЖК) | 1 | -40…+375 °C включ. | ± 1,5 °C |
| св. 375…+750 °C | ± 0,004t °C | ||
| S (ПП) | 2 | 0…+600 °C включ. | 1,5 °C |
| св. 600…+1600 °C | 0,0025t °C | ||
| t – значение измеряемой температуры °C | |||
FAQ
Да, действительно, длина L2 – размер металлической части – варьируется в зависимости от общей длины монтажной части L. Ниже приведены типоразмеры L и L2.
Конструктивные размеры монтажных частей ДТПХ145, ДТПХ155
|
L, мм |
L2, мм |
|
250 |
80 |
|
320 |
80 |
|
400 |
80 |
|
500 |
80 |
|
630 |
80 |
|
800 |
200 |
|
1000 |
400 |
|
1250 |
650 |
|
1600 |
1000 |
|
2000* |
1400* |
* Только мод. 155
КТМС, по результатам многочисленных экспериментов ведущих производителей термопар, отличаются от проволочных термопар более высокой стабильностью и бОльшим сроком службы. Также сам термопарный кабель при монтаже датчика можно изгибать, если это необходимо.
Не соблюдена полярность. Поменяйте «+» и «-» на приборе, к которому подключена термопара.
Компания ОВЕН имеет право первичной поверки выпускаемой продукции, которая сертифицирована как СИ (средство измерения). В комплекте с датчиком идет паспорт, в котором идет отметка поверителя (поверительное клеймо), а также печать нашей службы СТК.
Монтажной частью термопары мод. 284 является КТМС без дополнительной защитной арматуры. Мы можем изготовить датчик с очень длинной монтажной частью L, вплоть до 100 м.
Тип вилки зависит от диаметра КТМС: вилкой мини-разъема комплектуются термопреобразователи с КТМС Ø1,5-3 мм (модели 364, 374, 384). Вилкой стандартного разъема – датчики с КТМС Ø3-6 мм (284). Адаптеры для подключения датчиков к измерительной линии поставляются отдельно с заказываемой длиной удлинительного кабеля (или без него). Они также бывают двух модификаций: мини- и стандартные.
