ДТПХ011
ДТПХ021
ДТПХ031
ДТПS021 термопары «платинородий-платина»
Обновление товара: 6 августа, 2025 в 11:08
Термопары общепромышленные
  • Сертификат средств измерений Россия

ДТПХхх1 термопары проволочные бескорпусные (поверхностные)

324.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

  • Флажок Быстрая доставка
  • Флажок Безопасные платежи
ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ
  • Stripe
  • Карта VISA
  • MasterCard
  • American Express
  • Discover Card
  • PayPal
Артикул: 5629a365cd6a Категории: , ,

Описание

Быстрый поиск - найдите нужный модификатор или нужную информацию

Предназначены для измерения температуры поверхностей при помощи закладных деталей в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалом термопар и влажностью не более 80 %.

Отличительные особенности:

  • С открытым «горячим» спаем.
  • Бюджетные и малогабаритные.
  • Имеют сертификат средств измерений и проходят первичную поверку на заводе-изготовителе.

Конструктивное исполнение ОВЕН ДТПК (ХА), ДТПL(ХК)

Конструктивное исполнение

Модель

Диаметр термо-

электрода

D, мм

D1, мм

Тип изоляции

Диапазон измеряемых температур

Длина термопары L, м *

 Длина кабельного вывода l, м *

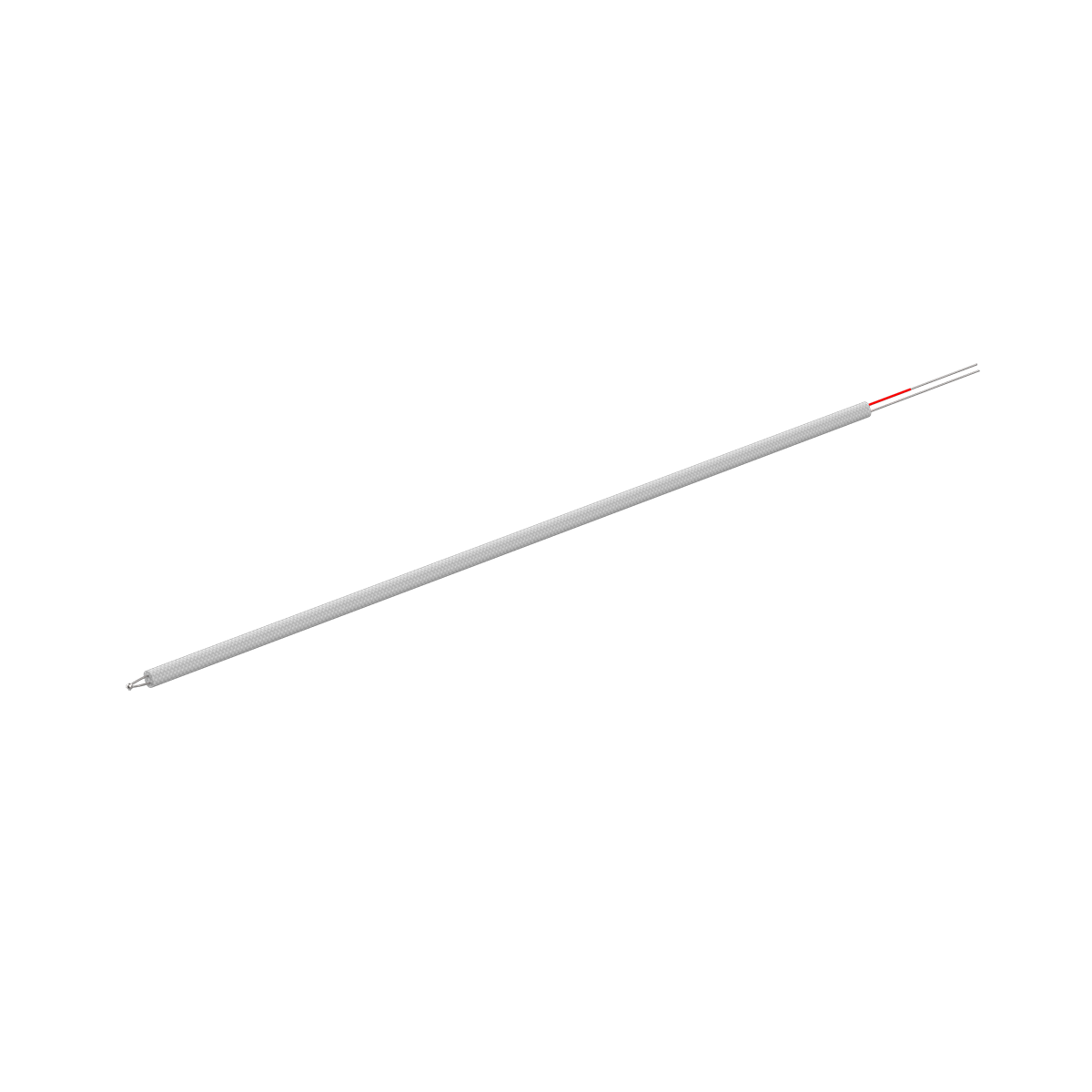

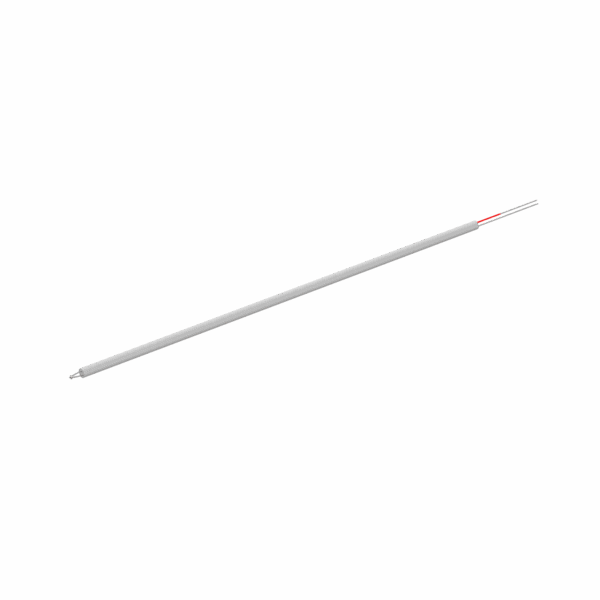

ДТПХ011 термопары бескорпусные (поверхностные)



011

 0,3 мм 1,8 2,2

нить К11С6

ДТПК
ДТПL
–40…+300 °С

0,2…100,

кратно

0,01 м

 –

0,5 мм

2,2

2,6

0,7 мм

2,3

2,9

1,2 мм

3,4

4,5

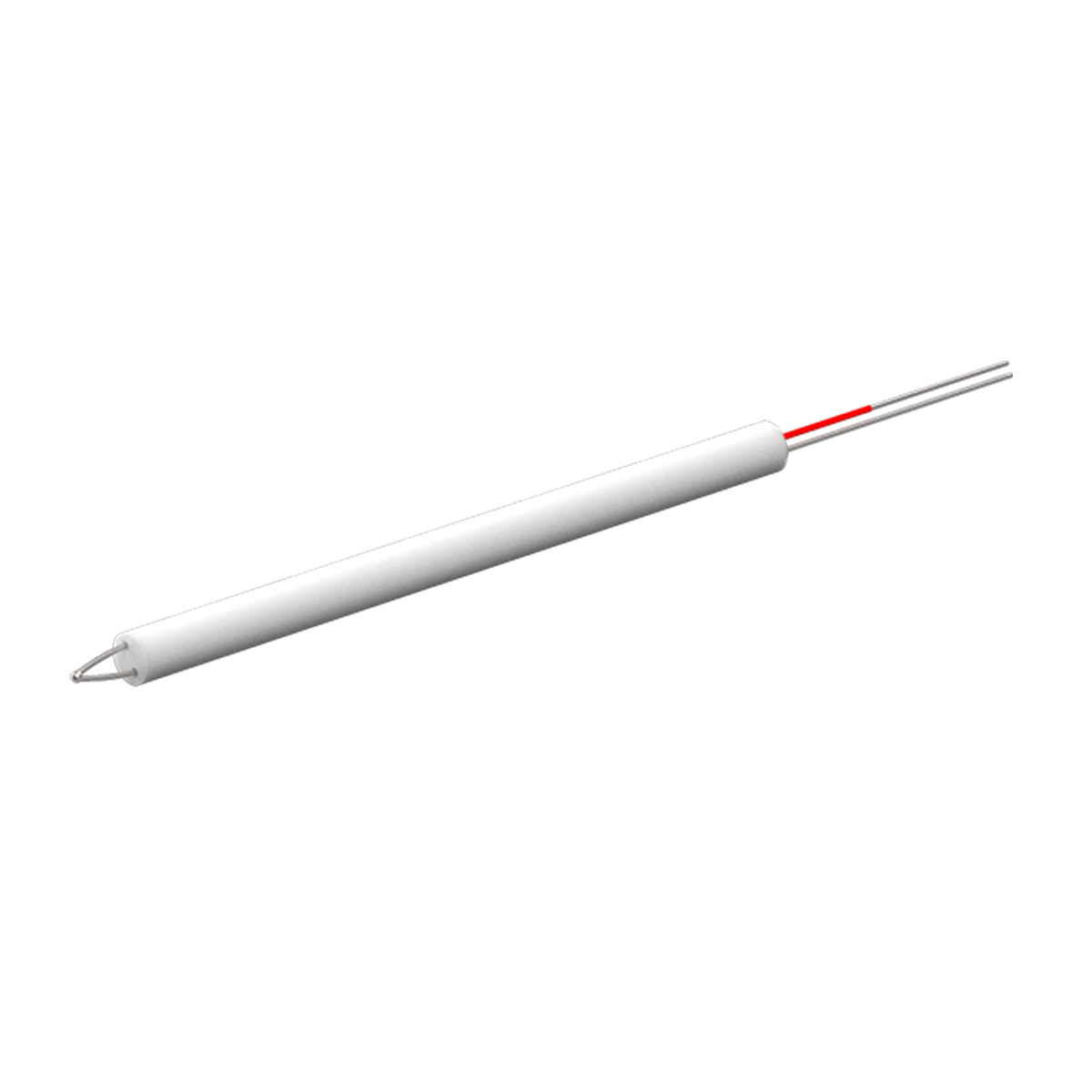

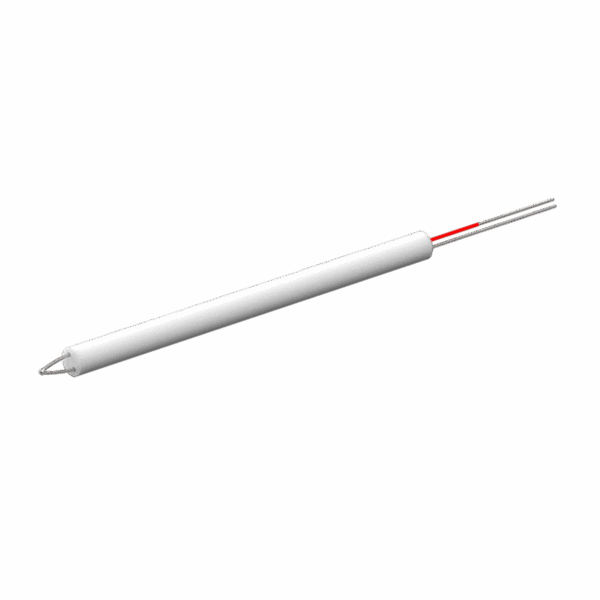

ДТПХ021 термопары бескорпусные (поверхностные)



021**

0,5

4,63…5

 —

трубка

МКРц

ДТПК
–40…+1100 °С
ДТПL
–40…+600 °С

0,2…20,

кратно

0,01 м

0,7

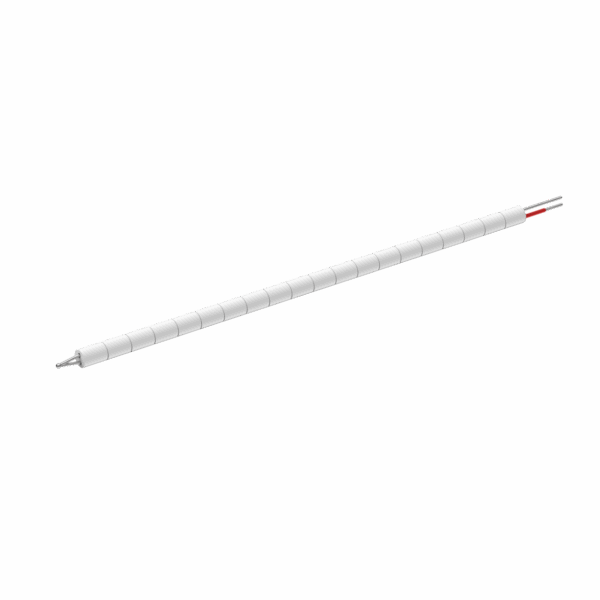

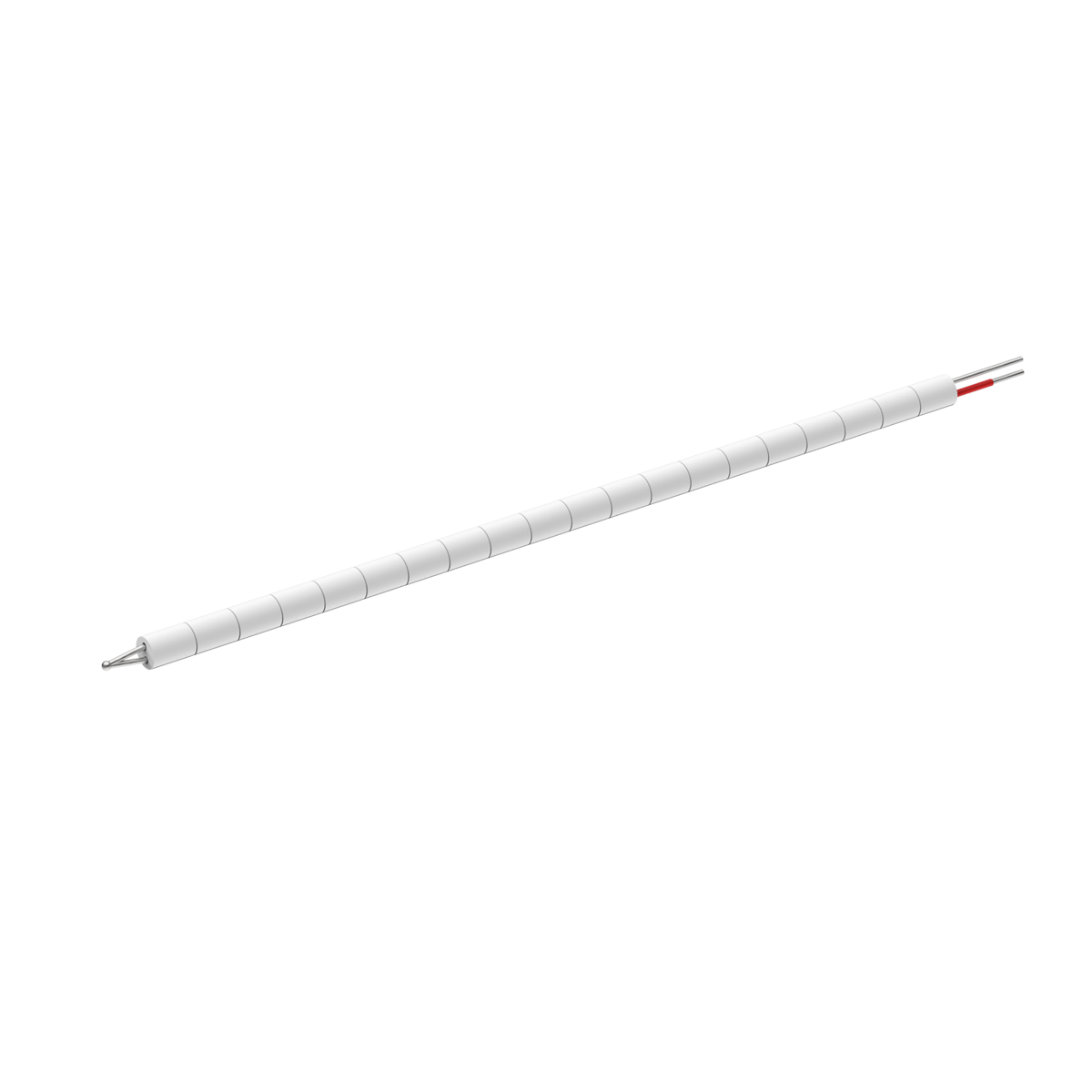

ДТПХ021 термопары бескорпусные (поверхностные)



1,2

6,4…7,0

8,0

9,0



 —

бусы

МКРц



 –

ДТПХ021 термопары бескорпусные (поверхностные)



3,2

6

 —

бусы

МКРц



0,2…2,

кратно

0,01 м

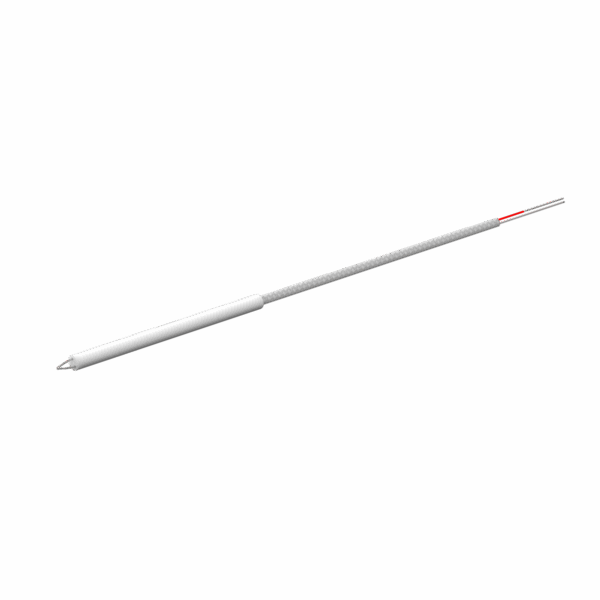

ДТПХ031 термопары бескорпусные (поверхностные)



031**

0,5

4,63…5

2,6

трубка МКРц/нить K11C6

От 0,05

до 3,

кратно

0,01 м



От 3 до 20,

кратно

0,01 м

От 0,2

до 20,

кратно

0,1м



0,2 м***

0,7

2,9

1,2

7,0

8,0

9,0

4,5

бусы МКРц/нить K11C6

* Длина термопары L и длина кабельного вывода l выбираются при заказе.

** По заказу возможно изготовление датчика в изоляции из бус МКРц.

*** ДТПХ031 с длиной керамической части от 3 метров изготавливается только с кабельным выводом длиной 0,2 м. Для наращивания линии связи рекомендуем использовать термопарные кабели ДКТХ, СФКЭ и др. + вилки и розетки термопарных разъемов.

**** Допускается потемнение рабочей части нового термоэлектрического преобразователя ДТП, вызванное тем, что, согласно нормативной документации (МП 28476-16 и ГОСТ 8.338-2002), его поверка производится при температуре, соответствующей верхнему пределу применения термоэлектрического преобразователя.

Технические характеристики

Характеристика

Модель 011

Модель 021, 031

Номинальная статическая характеристика

К(ХА)

L(ХК)

К(ХА)

L(ХК)

Рабочий диапазон измеряемых температур

–40…+300 °С

–40…+300 °С

–40…+1100 °С

–40…+600 °С

Класс допуска

1 (для 0,3 мм), 2

 2

2

Показатель тепловой инерции

не более 3 с

не более 3 с

Модификации

Модификации термопар мод. 011 и 021

Обозначение при заказе ОВЕН ДТПК(ХА), ОВЕН ДТПL(ХК)

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ДТПХХ—Х/ХХ
Индивидуальный заказ
Номинальная статическая характеристика (НСХ)
К
преобразователь типа ТПК (ХА) хромель-алюмель
L
преобразователь типа ТПL (ХК) хромель-копель
Конструктивное исполнение датчика
011
021
Диаметр термоэлектрода, мм
0,3
0,5
0,7
1,2
3,2
Длина термопары, L, м
0,1
0,13
0,15
0,16
0,17
0,18
0,2
0,22
0,25
0,26
0,27
0,3
0,31
0,32
0,35
0,36
0,38
0,4
0,42
0,45
0,5
0,55
0,6
0,63
0,65
0,7
0,75
0,8
0,85
0,9
1
1,0
1,05
1,1
1,15
1,2
1,25
1,3
1,4
1,5
1,6
1,7
1,8
1,9
2
2,1
2,2
2,3
2,4
2,5
2,6
2,7
2,8
2,9
3
3,2
3,5
3,7
3,8
4
4,1
4,2
4,3
4,5
4,8
5
5,5
5,6
6
6,2
6,3
6,5
6,56
6,92
7
7,1
7,28
7,5
7,64
8
8,5
9
10
11
11,5
12
12,5
13
14
14,5
15
15,5
16
16,5
17
18
19
20
21
22
24
25
26
30
31
35
40
45
50
52
56
60
Класс допуска термопары (только для модели 011 — 0,3)
2 класс допуска (стандарт)
[М01]
1 класс допуска

Пример обозначения при заказе: ОВЕН ДТПК011-0,3/2 [М01]
Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 011 с изоляцией – кремнеземная нить К11С6, с диаметром термоэлектродов 0,3 мм, длиной термопары 2 м, 1 класса допуска, диапазон измерения: -40…+300 ºС.

Пример обозначения при заказе: ОВЕН ДТПL021-1,2/5
Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-копель», модели 021 с изоляцией –  бусы МКРц, диаметр термоэлектродов 1,2 мм, длиной термопары 5 м, диапазон измерения: -40…+600 ºС.

Модификации термопар мод. 031

Обозначение при заказе термопар мод. 031

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru
ДТПХ031-Х/Х/Х
Индивидуальный заказ
Номинальная статическая характеристика(НСХ):
К
преобразователь типа ТПК (XA) хромель-алюмель
L
преобразователь типа TПL (XK) хромель-копель
Диаметр термоэлектрода, мм:
0,5
0,7
1,2
Длина термопары, L, м
0,01
0,02
0,03
0,033
0,04
0,05
0,06
0,07
0,08
0,09
0,1
0,11
0,12
0,13
0,15
0,16
0,17
0,18
0,2
0,205
0,23
0,25
0,27
0,28
0,3
0,32
0,33
0,35
0,4
0,45
0,5
0,58
0,6
0,63
0,65
0,7
0,8
0,93
1,0
1
1,1
1,2
1,3
1,4
1,5
1,6
1,8
1,9
2
2,5
3
4
5
10
18
20
Длина кабельного вывода I, м (по заказу — любая (до 20 м))
0,03
0,05
0,1
0,15
0,2
0,23
0,25
0,3
0,35
0,4
0,5
0,52
0,6
0,7
0,75
0,8
0,85
0,9
1
1,2
1,25
1,3
1,4
1,5
1,6
1,7
1,75
2
2,3
2,5
3
3,5
4
4,5
5
6
6,5
7
8
9
10
10,2
12
15
17
19,5
20
25
49,5
50

Пример обозначения при заказе: ОВЕН ДТПК031-0,7/2/10
Это означает, что изготовлению и поставке подлежит преобразователь термоэлектрический «хромель-алюмель», модели 031 с изоляцией – трубка МКРц, диаметром термоэлектродов 0,7 мм, длиной термопары – 2 м, длиной кабельного вывода – 10 м, диапазон измерения: -40…+1100 ºС.

Класс допуска и диапазон измерения преобразователей термоэлектрических ОВЕН ДТП

НСХ

Класс допуска

Диапазон измерения

Пределы допускаемых отклонений ТЭДС от НСХ

К (ХА)

N(НН)

2

-40…+333 °C включ.

± 2,5 °C

св. 333…+1300 °C

± 0,0075t°C

1

-40…+375 °C включ.

± 1,5 °C

св. 375…+1300 °C

± 0,004t°C

L (ХК)

2

-40…+360 °C включ.

± 2,5 °C

св. 360…+600 °C

± (0,700 + 0,005t) °C

J (ЖК)

1

-40…+375 °C включ.

± 1,5 °C

св. 375…+750 °C

± 0,004t°C

S(ПП)

2

0…+600 °C включ.

1,5 °C

св. 600…+1600 °C

0,0025t°C

t – значение измеряемой температуры °C
