ИБП60ЖД источник питания с резервированием
5 400.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
ОВЕН ИБП60ЖД-24 предназначен для использования в качестве резервированного источника вторичного питания при работе от источника постоянного тока ОВЕН БП60К 24 В или от резервной сети питания постоянного тока ЖД станций (28…43 В).
Прибор предназначен для применения в системах промышленного назначения, а также в рамках следующих подсистем инфраструктуры железнодорожного транспорта:
- железнодорожное электроснабжение (кроме электроснабжения тягового подвижного состава на электрифицированных железных дорогах);
- железнодорожная автоматика и телемеханика;
- станционные здания, сооружения и устройства.
Функциональные возможности:
- Питание нагрузки стабилизированным напряжением
- Световая индикация режимов работы прибора.
- Автоматический переход на резервное питание нагрузки в случае отключения сопряженного источника постоянного напряжения.
- Защита прибора от перегрузки и КЗ.
- Автоматическое восстановление выходного напряжения после устранения причин КЗ.
- Защита прибора и нагрузки от неправильного подключения (переполюсовки) резервной сети питания постоянного тока ЖД станций (28…43 В).
- Мониторинг резервной сети питания постоянного тока ЖД станций (28…43 В).
Примеры применения
Технические характеристики
| Наименование | Значение | |
| Питание нагрузки от AC/DC | Питание нагрузки от АКБ | |
| Выходные параметры | ||
| Номинальное напряжение | 24 В | 23 В |
| Номинальный ток | – | 2,4 А |
| Номинальная мощность | – | 55 Вт |
|
Допустимое отклонение напряжения, в том числе:
|
5 % – 2% ±0,015 %/°С |
5 % 1 % 1 % ±0,015 %/°С |
|
Размах напряжения шума и пульсаций (межпиковое), не более
|
– – |
30 мВ 120 мВ |
| Входные параметры | ||
| Номинальное напряжение питания постоянного тока | – | 36 В |
| Рабочий диапазон входных напряжений постоянного тока (от АКБ) | – | 28…43 В |
| Номинальный ток потребления, не более | – | 1,7 А |
| Пусковой ток, не более | – | 45 А |
| КПД при номинальной нагрузке, не менее | 97 % | 88 % |
| Защиты | ||
| Тип защиты от перегрузки – ограничение выходного тока: порог ограничения выходного тока | – | 2,5 А (±3 %) |
| Порог срабатывания защиты от КЗ, не более | – | 5 А |
| Защита от пониженного/повышенного входного напряжения постоянного тока (АКБ) | – |
Отключение при UАКБ< 22 В DС (работоспособность автоматически восстанавливается при UАКБ > 24 DС). Отключение питания преобразователя от АКБ при UАКБ> 45 В DС (с автоматическим восстановлением работоспособности при UАКБ< 45 В DС) |
| Защита от неправильного подключения АКБ | – | Есть. Отключение прибора и нагрузки от АКБ |
| Безопасность и ЭМС | ||
|
Электрическая прочность изоляции между группой Вх.+Вых.+АКБ и корпусом по ГОСТ IEC 61204-7-2014 |
1500 В (усиленная) |
|
| Степень защиты по ГОСТ 14254 | IP20 | |
| Категория перенапряжения по ГОСТ Р 50571.19 | II | |
| Степень загрязнения по ГОСТ Р 50030.1 | 2 | |
| Устойчивость к электростатическим разрядам по ГОСТ 32132.3-2013 | Критерий качества А | |
| Уровень электромагнитной эмиссии по порту питания (АКБ) | – | По ГОСТ 30804.6.3 |
| Температура при эксплуатации | -40…+70 °С | |
| Окружающая среда | ||
| Макс. допустимая относительная влажность воздуха при эксплуатации | 10…90 % без конденсации влаги | |
| Высота над уровнем моря | 0…2000 м | |
| Температура хранения/транспортировки | -25…+55 °С | |
| Взаимодействие с АКБ | ||
| Емкость АКБ | – | Не нормируется |
| Время переключения с/на АКБ, не более | 2 мс | |
| Прочее | ||
| Срок эксплуатации | 10 лет | |
| Срок гарантийного обслуживания | 2 года | |
| Средняя наработка на отказ | 50 000 ч | |
| Масса, не более | 0,35 кг | |
* Значение приводится при нормальной температуре и номинальном напряжении питания.
Основные электрические характеристики
Быстрый старт
Установите источник питания на DIN-рейку и закрепите его с помощью фиксатора (на корпусе изделия).
Монтаж (1) и демонтаж (2) источника бесперебойного питания ИБП60Б
Для обеспечения максимальной выходной мощности расстояние от стенок корпуса изделия до стен шкафа, щита или соседнего оборудования должно быть не менее 10 – 15 см и обеспечивать свободный доступ воздуха к вентиляционным отверстиям корпуса изделия.
Место установки изделия должно обеспечивать свободное, без натяжения, размещение кабелей подключения сети, АКБ, нагрузки и вспомогательного оборудования. При этом кабельную проводку необходимо разместить так, чтобы исключить к ней свободный доступ.
Подключение изделия к сети, АКБ и нагрузке осуществляется мягким многожильным проводом сечением 0,75 мм2. Зачистку изоляции проводов необходимо выполнять таким образом, чтобы их оголенные концы после подключения к изделию не выступали за пределы клеммной колодки.
Подключение изделия должно производиться при отключенном сетевом напряжении в следующей последовательности:
- Соблюдая полярность, подсоедините провода нагрузки к клеммам колодки Вых.
- Соблюдая полярность, подсоедините провода от источника AC/DC к клеммам колодки Вх.
- Соблюдая полярность, подключите аккумуляторные батареи к клеммам колодки АКБ+ и АКБ−.
- Включите источник AC/DC и установите напряжение на клеммах колодки Вх. не менее 24 В.
- Убедитесь, что индикаторы «АКБ» и «Выход» светятся зеленым и есть выходное напряжение.
- Отключите источник AC/DC. Убедитесь, что прибор перешел в режим резервного питания нагрузки, индикаторы «АКБ» и «Выход» светятся зеленым и есть выходное напряжение.
- Вновь включите источник AC/DC.
Схема подключения и габаритные размеры
Режимы индикации и сигнализации
| Напряжение питания на входе ИБП60ЖД | Нагрузка | Напряжение на выходе ИБП60ЖД | Индикация | |||
|
от АКБ =»28…43 В |
от источника AC/DC (БП60К*) | ИБП60ЖД | БП60К* | |||
| АКБ | Выход | 24 В | ||||
| Есть | Есть | Не выше номинальной |
Есть (от источника AC/DC) |
Светит зеленым | Светит зеленым | Светит зеленым |
| Есть | Есть, режим перегрузки | Выше номинальной |
Есть (от источника AC/DC без ограничения тока, АКБ заблокирована) |
Светит зеленым | Светит желтым | Светит желтым |
| Есть | Нет | Не выше номинальной | Есть (от АКБ) | Светит зеленым | Светит зеленым | Не светит |
| Есть | Нет | Выше номинальной |
Есть (от АКБ с ограничением тока 2,5 А (±5 %)) |
Светит зеленым | Светит желтым | Не светит |
| Нет | Есть | Не выше номинальной |
Есть (от источника AC/DC) |
Не светит | Светит зеленым | Светит зеленым |
| Нет | Есть, режим перегрузки | Выше номинальной |
Есть (от источника AC/DC без ограничения тока) |
Не светит | Светит желтым | Светит желтым |
| Нет | Нет | – | Нет | Не светит | Не светит | Не светит |
| Есть + переполюсовка | Есть | Не выше номинальной |
Есть (от источника AC/DC) |
Светит красным | Светит зеленым | Светит зеленым |
| Выше номинальной |
Есть (от источника AC/DC без ограничения тока) |
Светит красным | Светит желтым | Светит желтым | ||
| Нет | – | Нет | Светит красным | Не светит | Не светит | |
|
Есть (ниже мин. значения рабочего диапазона входных напряжений) |
Есть | Не выше номинальной |
Есть (от источника AC/DC) |
Светит желтым | Светит зеленым | Светит зеленым |
| Выше номинальной |
Есть (от источника AC/DC без ограничения тока) |
Светит желтым | Светит желтым | Светит желтым | ||
| Нет | – | Нет | Светит желтым | Не светит | Не светит | |
|
Есть (выше макс. значения рабочего диапазона входных напряжений) |
Есть | Не выше номинальной |
Есть (от источника AC/DC) |
Не светит | Светит зеленым | Светит зеленым |
| Выше номинальной |
Есть (от источника AC/DC без ограничения тока) |
Не светит | Светит желтым | Светит желтым | ||
| Нет | – | Нет | Не светит | Не светит | Не светит | |
* ИБП60ЖД рекомендуется использовать совместно с изделием ОВЕН БП60К-24.
Чертежи, схемы, модели
Документация
| Документация | |||
| Руководство по эксплуатации ИБП60ЖД-24 | 1.23 MB | ||
| Руководство по эксплуатации (краткое) ИБП60ЖД-24 | 748.94 kB | ||
| Сертификаты | |||
| Декларация о соответствии на ИБП60ЖД-24 | zip | 1.02 MB | |
Цены (обновлено — 05.08.2025 в 10:43 по московскому времени)
| На заказ (цены указаны с НДС) | ||
| ИБП60ЖД-24
60Вт; Выход: 24В/2.5А; При работе от АКБ Выход: 23В/2.4А; Вход: 36В (28…43)VDC; -40…70°C; Ш×В×Г: 52×124×84мм
|
5 400,00 ₽ | |
*Информация не является публичной офертой
Похожие товары
-
Быстрый поиск - найдите нужный модификатор или нужную информацию ИБП60Б представляет собой источник вторичного электропитания с резервированием и обеспечивает подключенные к его выходу устройства бесперебойным электропитанием от сети (при ее наличии) и от внешней батареи (при отсутствии сети). ИБП60Б рассчитан на питание нагрузки не более 2 А. Может применяться в шкафах автоматики совместно с приборами...
-

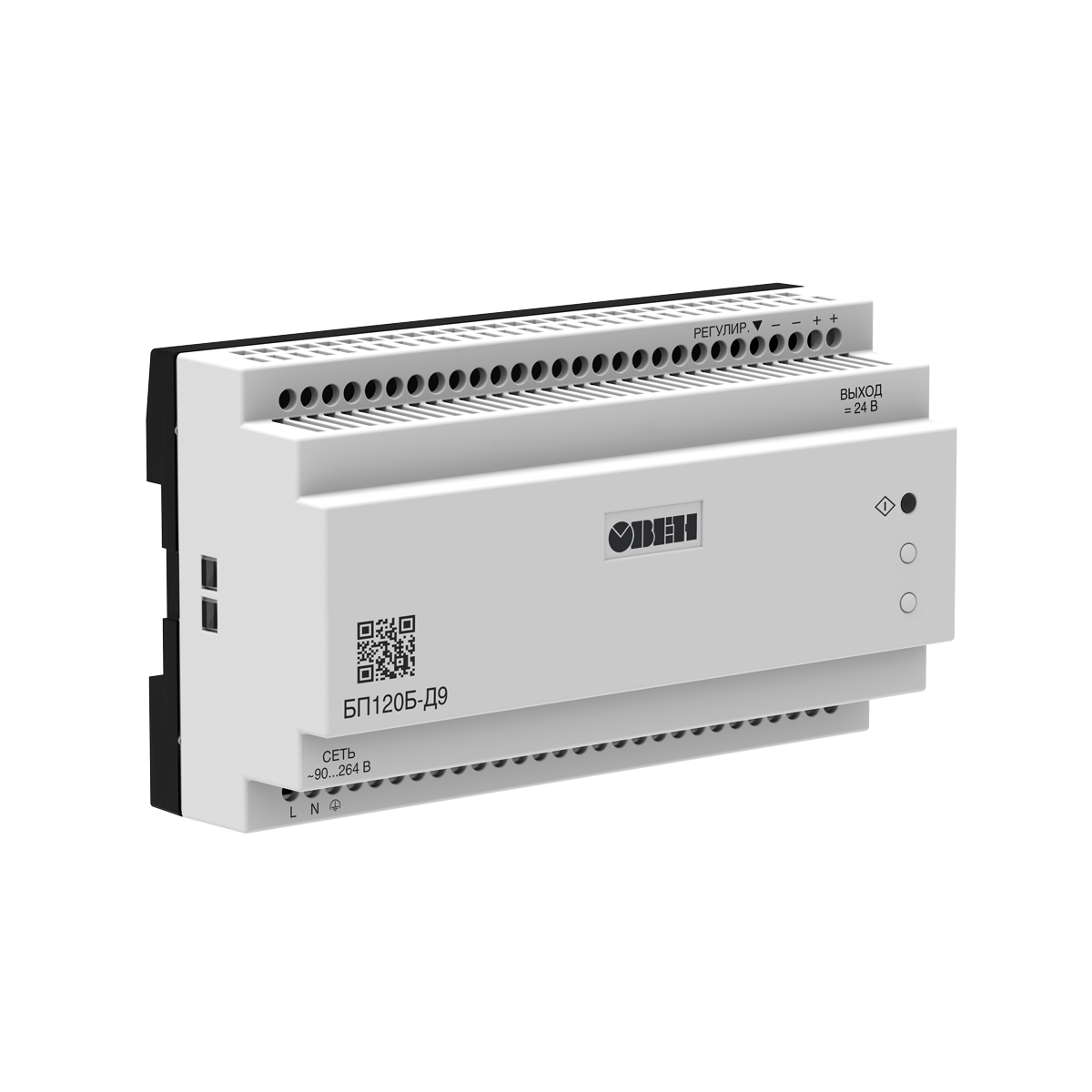

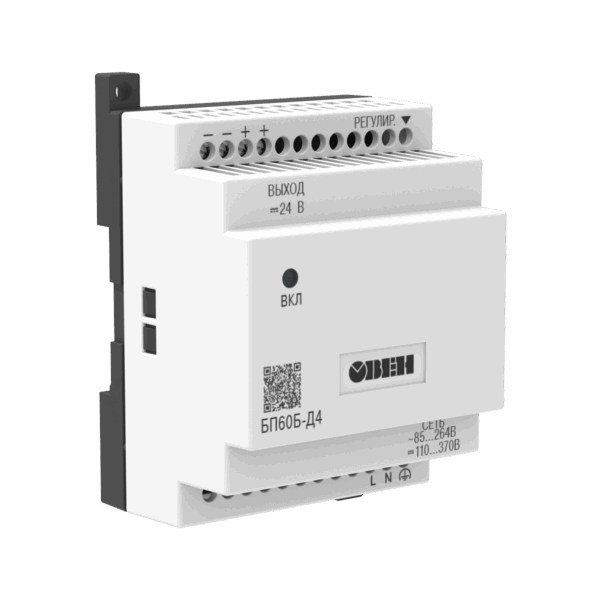

Быстрый поиск - найдите нужный модификатор или нужную информацию Блоки питания ОВЕН БП30Б-С, БП60Б-С, БП120Б-C предназначены для питания стабилизированным напряжением 24 В постоянного тока приборов автоматики и других радиоэлектронных устройств. Преимущества блоков питания для тяжелых условий эксплуатации ОВЕН БП30Б-С, БП60Б-С, БП120Б-C: Сохраняют стабильное выходное напряжение и 100 % выходной мощности в широком диапазоне температур: от...
-
