ИТП-17.Щ9 трехцветный измеритель-индикатор с универсальным входом

Обновление товара: 15 августа, 2025 в 11:10

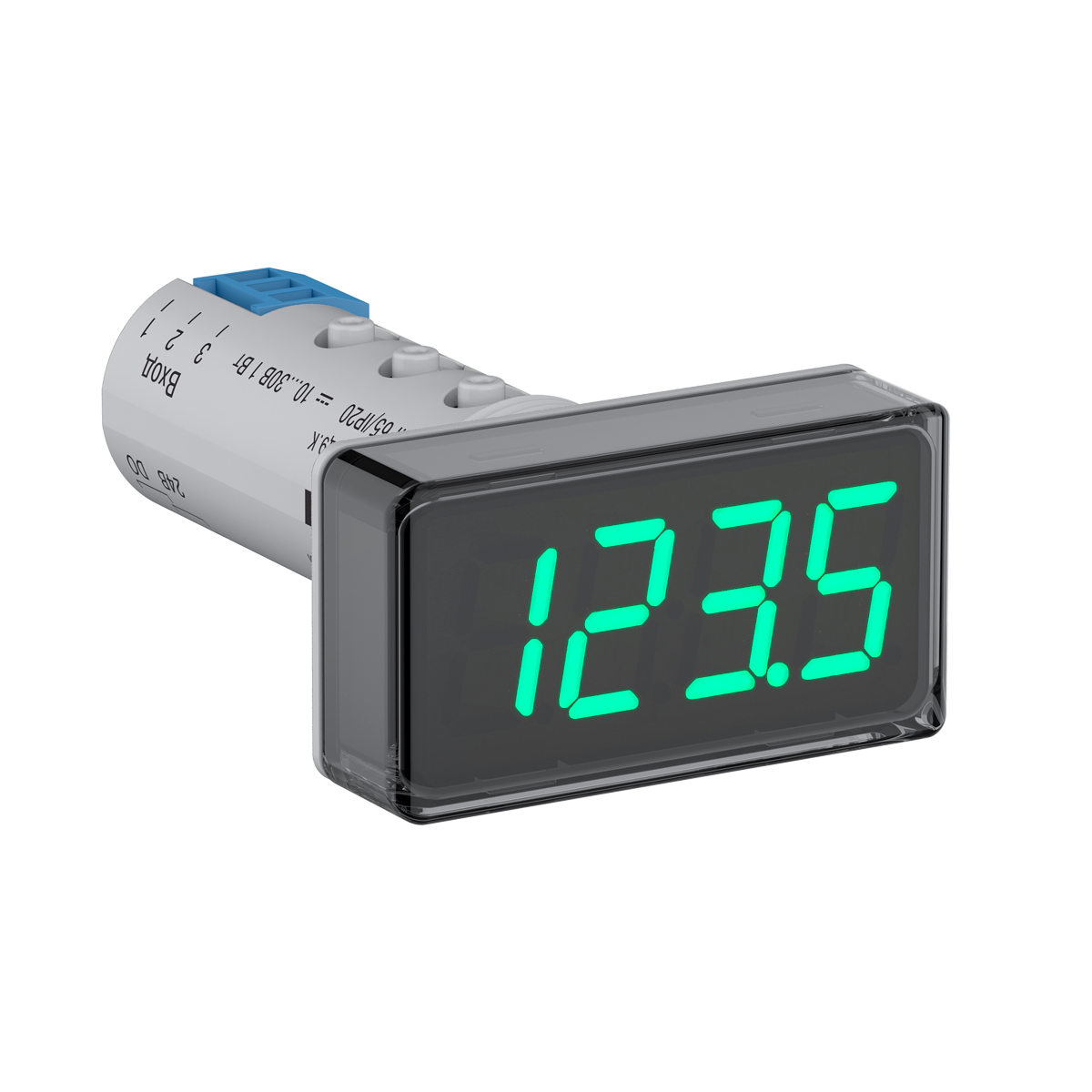

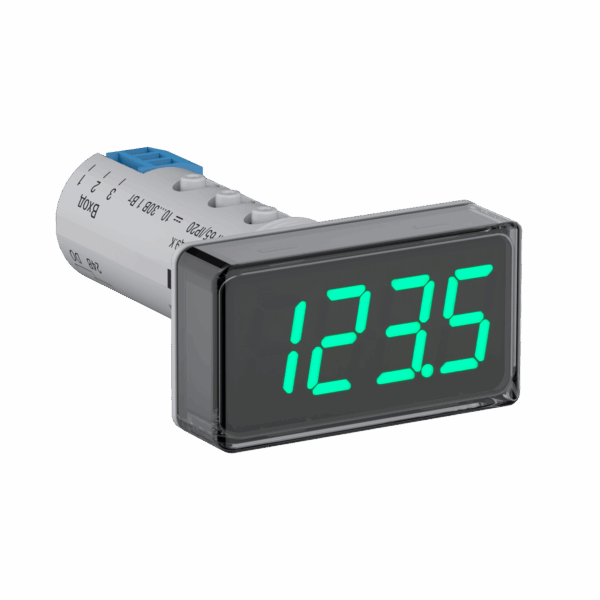

ИТП-17 трехцветный измеритель-индикатор с универсальным входом

5 880.00₽

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: itp17 Категории: Измерители-индикаторы, Измерители-регуляторы, Контрольно-измерительные приборы

Описание

Описание

Компактный индикатор ИТП-17 предназначен для измерения, отображения и регулирования параметров технологического процесса.

Прибор оснащен универсальным аналоговым входом, к которому можно подключить все стандартные датчики температуры, давления, уровня, влажности, концентрации и расхода. Дискретный выход предназначен для ON/OFF-регулирования или аварийной сигнализации.

При достижении измеряемым параметром критической величины встроенный выход активирует звуковую сигнализацию и индикатор на пульте диспетчера, а также автоматически блокирует работу оборудования до возвращения измеряемой величины в нормальный диапазон.

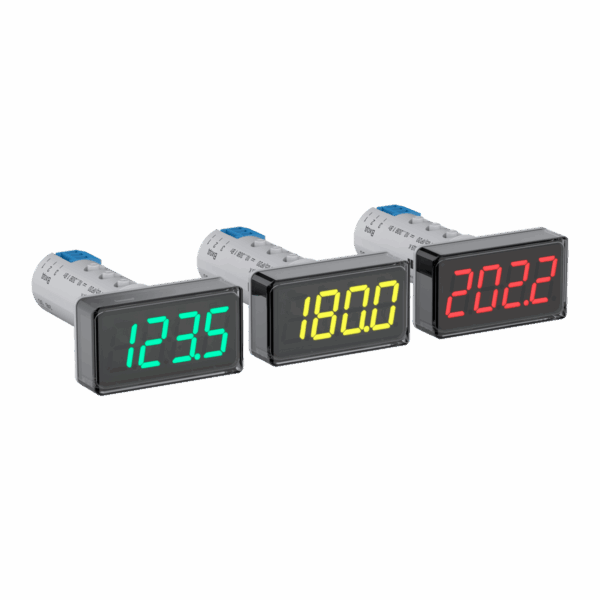

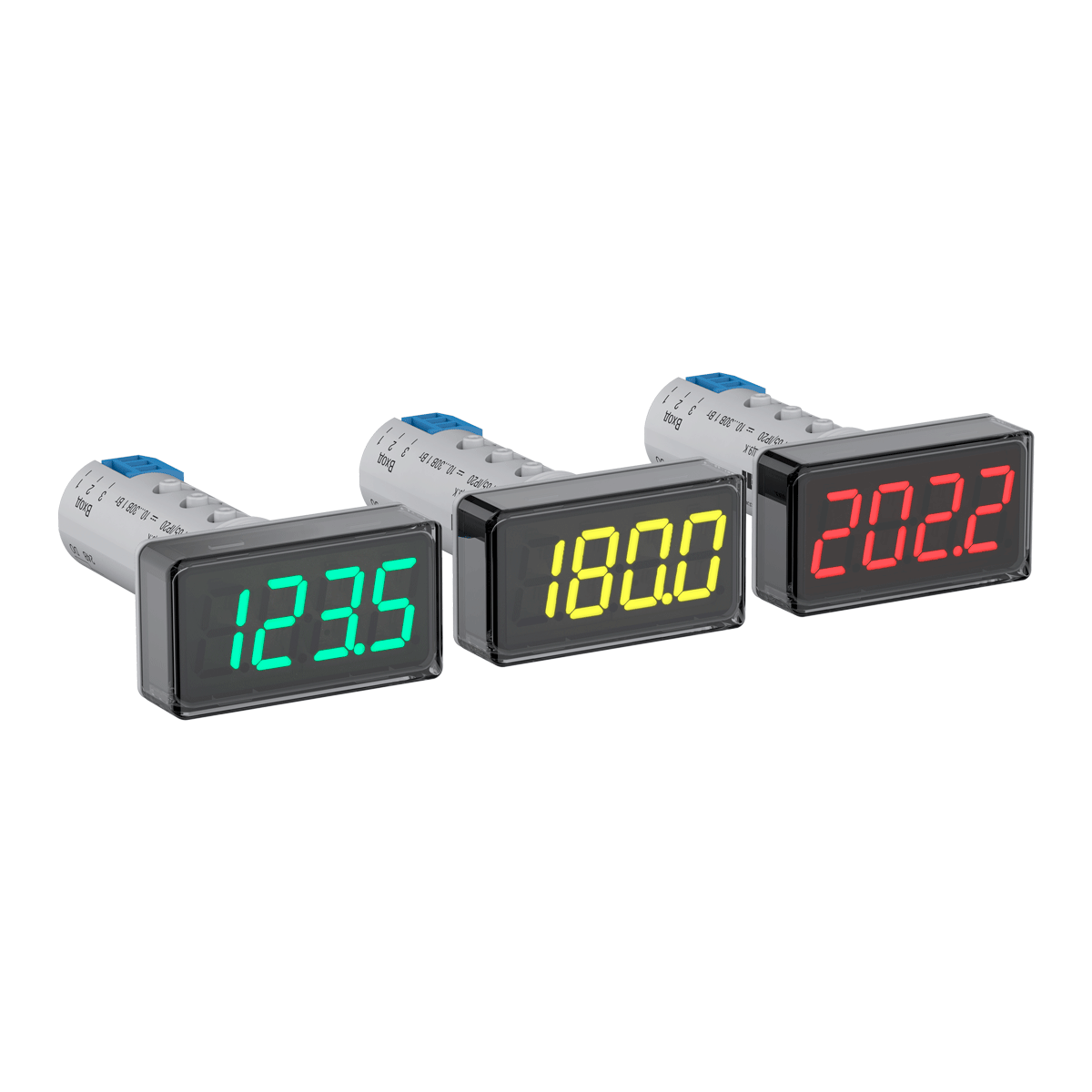

Параметры отображаются на трехцветном дисплее зелёным, жёлтым или красным цветом, сигнализируя о состоянии: норма, предупреждение или авария. Цвет индикации меняется автоматически. Пользователь сам задает пороги для переключения цветов в зависимости от задачи.

Преимущества

Совместимость с любыми датчиками
Поддерживает 42 типа сигналов: ТС, ТП, U, I
Компактный монтаж в щит
В отверстие светосигнальной арматуры 22 мм
Трехцветная индикация
Построение до пяти цветоразделенных зон
Две функции дискретного выхода
Регулирование параметров или аварийная сигнализация

Возможности

Индикация измеренного значения на трёхцветном цифровом дисплее
Выход 200 мА, 42 В для сигнализации или управления
Настройка динамической цветовой индикации по заданным порогам
Режим статического отображения параметра: зелёный, жёлтый или красный цвет
Индикация аварии при неисправности датчика

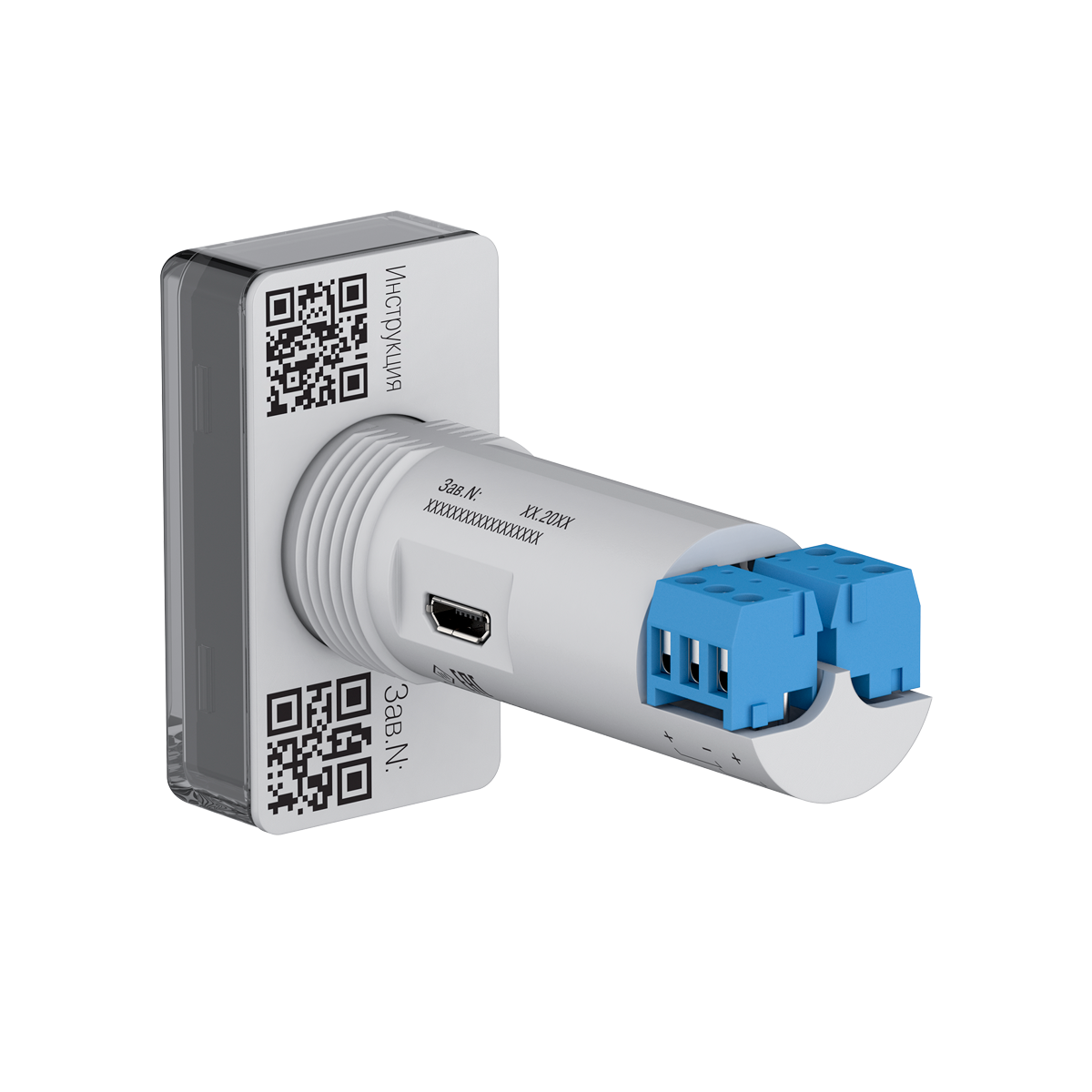

Подключение через micro USB для настройки в Owen Configurator
Монтаж щитового прибора с помощью съемных винтовых клемм

Основные технические характеристики

Входы и выходы
- 1 × AI
- 1 × DO транзисторный ключ 200 мА 42 В
Интерфейсы
- 1 × micro USB
2 типа корпусов
- щитовой 48×26×72мм

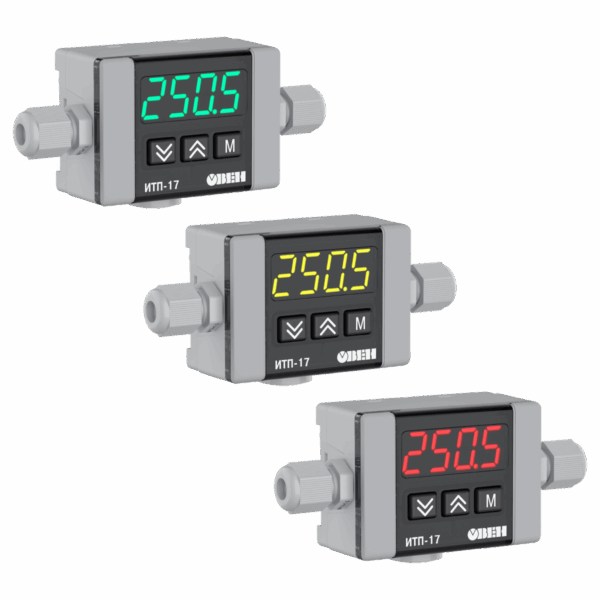

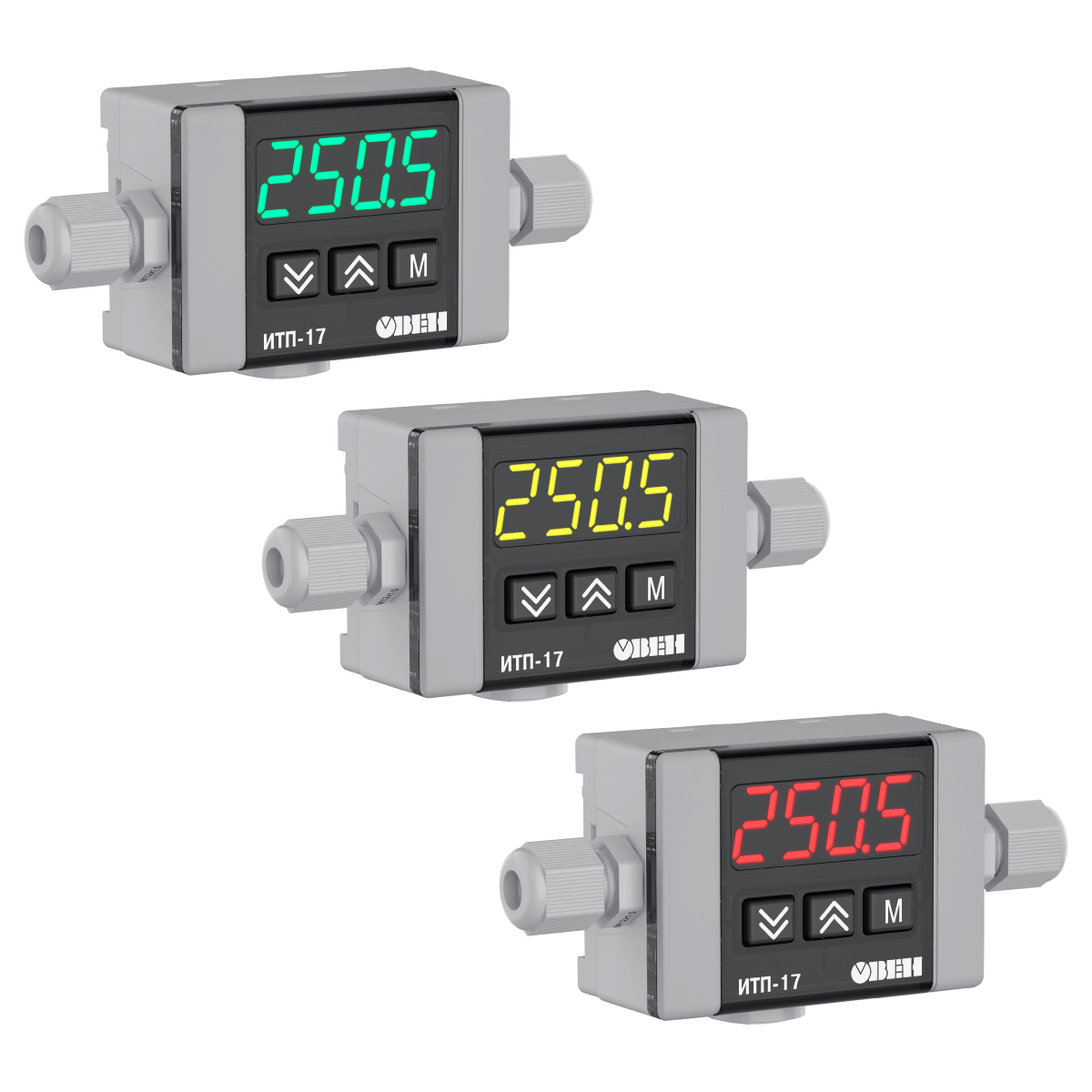

- настенный 71×51×30 мм
Питание
- =24 В

Работа индикации

ИТП-17 обеспечивает наглядное отображение текущего состояния измеряемой величины с помощью автоматической смены цвета дисплея. Можно настроить до пяти цветоразделенных зон. Цвет подсветки меняется в зависимости от значения параметра, чтобы оператор мог мгновенно определить критичность показаний.

Пользователь самостоятельно задаёт пороги переключения для каждого диапазона: например, от 0 до 50 °C – недогрев, от 50 до 90 °C – нормальное значение и так далее.

Можно задать любые границы зон и соответствующие им цвета внутри диапазона измерения. Главное – значения каждой следующей границы должны быть больше предыдущей.

Технические характеристики

Технические характеристики
Характеристики измерительных датчиков

Общие сведения
Напряжение питания	10…30 В постоянного тока (номинал. напряжение 24 В), потребляемая мощность не более 1 Вт
Корпус Щ9	48×26×72 мм IP65 со стороны лицевой панели IP20 со стороны клемм
Корпус Н3	71×51×30 мм IP65
Цвет индикации	зеленый, желтый, красный
Индикатор	4-разрядный с высотой цифр 14 мм
Входы
Количество	1 × AI
Время опроса входа, не более	1 с
Подключаемые сигналы	Ток: 0…5 мА, 0(4)…20 мА Напряжение: 0(2)…10 В Термосопротивления: 50/100/500/1000 Ом, Cu, Pt, Ni, М, П, Н Термопары: ТХК, ТНН, ТХА, ТЖК, ТВР, ТПП, ТПР, ТМК
Входное сопротивление при измерении напряжения, не более	100 кОм
Пределы допускаемой основной приведенной погрешности измерений, не более:	±0,25 % ТС, сигналы напряжения и силы постоянного тока ±0,5 % ТП, пирометры
Выходы
Количество	1 × DO, выход К
Тип выхода
К	Транзисторный ключ n-p-n: 200 мА, 42 В
Эксплуатация
Рабочая температура	-40…+60 ⁰С
Средняя наработка на отказ	100 000 ч
Средний срок службы	12 лет
Гарантия	2 года
Устойчивость к механическим воздействиям	Соответствует группе исполнения N2 по ГОСТ Р 52931–2008
Устойчивость к электромагнитным воздействиям	Соответствует ГОСТ 30804.6.1-2013

Термопреобразователи сопротивления по ГОСТ 6651-2009

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
C 50	ТСМ (Cu50) W100=»1.426	-50…+200
50 C	ТСМ (50М) W100=»1.428	-180…+200
P 50	ТСП (Pt50) W100=»1.385	-200…+850
50P	ТСП (50П) W100=»1.391″	-200…+850
C100	ТСМ (Cu100) W100=»1.426	-50…+200
100C	ТСМ (100М) W100=»1.428	-180…+200
P 100	ТСП (Pt100) W100=»1.385	-200…+850
100P	ТСП (100П) W100=»1.391″	-200…+850
100n	ТСН (100Н) W100=»1.617	-60…+180
C500	ТСМ (Cu500) W100=»1.426	-50…+200
500C	ТСМ (500М) W100=»1.428	-180…+200
P500	ТСП (Pt500) W100=»1.385	-200…+850
500P	ТСП (500П) W100=»1.391″	-200…+850
500n	ТСН (500Н) W100=»1.617	-60…+180
C 1.0	ТСМ (Cu1000) W100=»1.426	-50…+200
1.0 C	ТСМ (1000М) W100=»1.428	-180…+200
P 1.0	ТСП (Pt1000) W100=»1.385	-200…+850
1.0 P	ТСП (1000П) W100=»1.391″	-200…+850
1.0 n	ТСН (1000Н) W100=»1.617	-60…+180

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.L	термопара ТХК (L)	-200…+800
tC.J	термопара ТЖК (J)	0…+900
tC.n	термопара ТНН (N)	-200…+1300
tC.HA	термопара ТХА (K)	-200…+1300
tC.S	термопара ТПП (S)	0…+1600
tC.r	термопара ТПП (R)	0…+1600
tC.b	термопара ТПР (В)	+600…+1800
tC.A1	термопара ТВР (А-1)	+1000…+2500
tC.A2	термопара ТВР (А-2)	+1000…+1800
tC.A3	термопара ТВР (А-3)	+1000…+1800
tC.t	термопара ТМК (Т)	-200…+400

Термоэлектрические преобразователи по DIN 43710

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
tC.dL	Typ.L	-200…+900

Сила постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
I 0.5	0…5 мА	0…100
I0.20	0…20 мА	0…100
I4.20	4…20 мА	0…100

Напряжение постоянного тока

Обозначение сигнала	Описание сигнала	Диапазон измерения, %
u-5.5	-50…+50 мВ	0…100
u 0.1	0…1 В	0…100
u 0.10	0…10 В	0…100
u 2.10	2…10 В	0…100

Пирометры суммарного излучения по ГОСТ 10627-71

Обозначение сигнала	Описание сигнала	Диапазон измерения, °С
P Ir.1	РК-15	400…1500
P Ir.2	РК-20	600…2000
P Ir.3	РС-20	900…2000
P Ir.4	РС-25	1200…2500

Функциональная схема

Схемы подключения

Схема подключения ИТП.17.Н3

Схема подключения ИТП.17.Щ9

Примеры схем подключения к ИТП17.Щ9

ИТП17.Щ9 + 4…20мА ТС

ИТП17.Щ9 + 4…20мА ПД100 и внешним ИП

ИТП17.Щ9 + ПР200(И 4…20мА)

Примеры схем подключения к ИТП17.Н3

ИТП17.Н3 + 4…20мА ТС

ИТП17.Н3 + 4…20мА ПД100 и внешним ИП

ИТП17.Н3 + ПР200(И 4…20мА)

Чертежи, схемы, модели

Габаритный чертеж

2D Модель ИТП-17.Щ9	dwg 354.83 kB pdf 95.35 kB
3D Модель ИТП-17.Щ9	step 5.66 MB pdf 483.65 kB
2D Модель ИТП-17.Н3	dwg 403.01 kB pdf 59.81 kB
3D Модель ИТП-17.Н3	stp 14.36 MB pdf 675.28 kB

Документация и ПО

Документация
Руководство по эксплуатации ИТП-17		pdf	2.76 MB
Протокол испытаний корпуса Щ9 на IP65		pdf	4.37 MB
Пример настройки ИТП-17		pdf	0.89 MB
Сертификаты
Декларация о соответствии на ИТП-17		zip	43.09 kB
ПО
Owen Configurator	v1.28.144	zip	135.23 MB

Комплектация

Прибор ИТП-17.Щ9

Крепеж
Паспорт и гарантийный талон
Руководство по эксплуатации
Шаблон наклейка для монтажа
Комплект клеммников и отвертка
Уплотнитель

Прибор ИТП-17.Н3

Крепеж
Паспорт и гарантийный талон
Руководство по эксплуатации

Выбрать и заказать

Цены (обновлено — 15.08.2025 в 10:30 по московскому времени)

На заказ (цены указаны с НДС)
ИТП-17.Щ9.К ИТП-17 Компактный измеритель аналоговых сигналов	5 880,00 ₽	заказать
ИТП-17.Н3.К ИТП-17 Компактный измеритель аналоговых сигналов	5 880,00 ₽	заказать
