НПТ линейка нормирующих преобразователей для термометров сопротивления и термопар в головку датчика
5 064.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока: 4…20 мА.
Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-2, НПТ-3 – 4…20 мА.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).

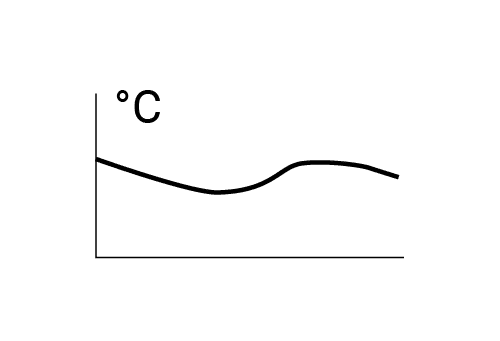

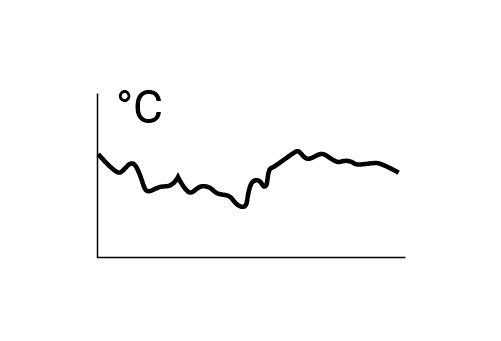

Нормированный и ненормированный сигнал. Сравнительная таблица
|
Тип датчика |
Выходной сигнал |
Влияние помех |
Длина линии связи |
|
 |
Термопара |
мВ (не нормирован) |
|
20 м |
 |
Термопара |
4…20 мА (нормирован) |
|
1000 м |
Экономия от использования НПТ
Расстояние между датчиком и вторичным прибором = длина кабеля: {{cableLen}}м.
стоимость комплекта оборудования* с НПТ: {{toLocal(cost)}}
стоимость комплекта оборудования без НПТ: {{toLocal(costWoNpt)}}
Экономия:
{{toLocal(cost_savings)}}
{{getPrice()}}
Схема подключения и функциональная схема
Технические характеристики
|
|
НПТ-2 |
НПТ-3 |
НПТ-3.Ех |
|||
|
Для монтажа в головку датчика отечественной конструкции |
Для монтажа в головку датчика европейской конструкции (type B) |
Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне |
||||
|
Характеристики питания прибора |
||||||
|
Номинальное значение напряжения питания постоянного тока, В |
24 |
|||||
|
Диапазон допустимых напряжений питания постоянного тока, В |
12…36 |
10…35 |
||||
|
Гальваническая развязка питания от входов/выходов |
Нет |
Нет |
500 В |
|||
|
Тип подключения питания |
От цепи выходного сигнала 4…20 мА |
|||||
|
Характеристики датчиков и входных сигналов |
||||||
|
Тип датчика |
ТС, ТП (см. табл. «Характеристики датчиков») |
|||||
|
Схема подключения ТС |
2-w |
2, 3, 4-w |
||||
|
Гальваническая развязка домена «входы» от домена «выходы» |
Нет |
Нет |
500 В |
|||
|
Характеристики выходных сигналов |
||||||
|
Номинальный диапазон выходного сигнала преобразователя |
4…20 мА |
|||||
|
Выходной сигнал при аварии на входе (обрыв или КЗ датчика) |
20…24 мА |
21…22,5 мА |
||||
|
Функция преобразования входных сигналов |
Линейная |
|||||
|
Допустимое сопротивление нагрузки, Ом |
Не более 1250 |
Не более 1100 |
||||
|
Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более |
30 мин |
|||||
|
Время установления выходного сигнала после изменения входного сигнала, не более |
1 сек |
1 сек |
2 сек |
|||
|
Питание выходного сигнала |
От внешнего источника |
|||||
|
Метрологические характеристики |
||||||
| Основная приведенная погрешность преобразования, не более: | ||||||
|
– при работе с ТС |
0,25 % |
|||||
| – при работе с ТП | 0,5 % | |||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||||
|
– при работе с ТС |
0,125 % |
|||||
| – при работе с ТП | 0,25 % | |||||
|
Характеристики конструкции |
||||||
|
Габаритные размеры |
(Ø45×13)±1 мм |
(Ø44×18)±1 мм |
||||
|
Степень защиты корпуса |
IP40 |
IP30 |
||||
|
Степень защиты клемм |
IP00 |
IP00 |
||||
|
Масса в упаковке, не более |
100 г |
|||||
|
Условия эксплуатации |
||||||
|
Диапазон рабочих температур |
-40…+85 °С |
-40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 |
||||
|
Относительная влажность воздуха, не более |
95 % |
|||||
|
Атмосферное давление |
84…106,7 кПа |
|||||
|
Устойчивость к механическим воздействиям |
Группа N2 по ГОСТ Р 52931 |
|||||
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 |
|||||
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 |
|||||
|
Параметры взрывозащиты |
||||||
|
Маркировка |
0 Ex ia IIC «T6…Т4» Ga |
|||||
|
Максимальные значения для подключения по цепи датчика |
– |
– |
Uo=6 В Io=34 мА Po=51 Вт Сo=3,2 мкФ Lo=28 мкГн |
|||
|
Максимальные значения для подключения по цепи выходного сигнала |
– |
– |
Ui=35 В Ii=100 мА Pi=800 Вт Сi=0,011 мкФ Li=0,15 мГн |
|||
Характеристики датчиков
|
Термометры сопротивления по ГОСТ 6651 |
||||||
|
|
НПТ-2 |
НПТ-3 |
НПТ-3.Ех |
|||
|
Диапазон преобразования |
||||||
|
Макс. |
Мин.* |
Макс. |
Мин.* |
Макс. |
Мин.* |
|
|
Cu50 |
– |
– |
-50…+200 оС |
50 оС |
-50…+200 оС |
50 оС |
|
50М |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
|
Pt50 |
– |
– |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
50П |
– |
– |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
Сu100 |
– |
– |
-50…+200 оС |
50 оС |
-50…+200 оС |
50 оС |
|
100M |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
-180…+200 оС |
50 оС |
|
Pt100 |
-200…+750 оС |
100 оС |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
100П |
-200…+750 оС |
100 оС |
-200…+750 оС |
100 оС |
-200…+850 оС |
100 оС |
|
100H |
– |
– |
-60…+180 оС |
50 оС |
-60…+180 оС |
50 оС |
|
Pt500 |
– |
– |
-200…+850 оС |
200 оС |
– |
– |
|
500П |
– |
– |
-200…+850 оС |
200 оС |
– |
– |
|
Pt1000 |
– |
– |
-200…+850 оС |
200 оС |
– |
– |
|
1000П |
– |
– |
-200…+850 оС |
200 оС |
– |
– |
|
Термопары по ГОСТ Р 8.585 |
||||||
|
TХК (L) |
–40…+800 оС |
400 оС |
–200…+800 оС |
200 оС |
–200…+800 оС |
200 оС |
|
TЖК (J) |
– |
– |
–200…+1200 оС |
200 оС |
–200…+1200 оС |
200 оС |
|
TНН (N) |
– |
– |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
|
TХА (К) |
–40…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
|
TПП (S) |
– |
– |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
|
TПП (R) |
– |
– |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
|
ТПР (В) |
– |
– |
+200…+1800 оС |
1200 оС |
+200…+1800 оС |
1200 оС |
|
TВР (А-1) |
– |
– |
0…+2500 оС |
600 оС |
0…+2500 оС |
600 оС |
|
ТВР (А-2) |
– |
– |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
|
ТВР (А-3) |
– |
– |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
|
ТМК (Т) |
– |
– |
–200…+400 оС |
200 оС |
–200…+400 оС |
200 оС |
|
Термопары по DIN 43710 |
||||||
|
Typ L |
– |
– |
– |
– |
– |
– |
|
Потенциометр |
||||||
|
R<1 кОм |
– |
– |
– |
– |
– |
– |
|
Сопротивление |
||||||
|
R<1 кОм |
– |
– |
– |
– |
– |
– |
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
Варианты установки НПТ-3 на монтажную панель шкафа
Таблица соответствия «НПТ – головка датчика»
|
Стандартная (малая) пластиковая головка |
Увеличенная пластиковая головка «Луцкая» |
Стандартная (малая) металлическая головка |
Увеличенная металлическая головка |
Шарообразная головка NNAc винтом |
Шарообразная большая головка DANA |
 |
 |
 |
 |
 |
 |
|
НПТ-2: нет НПТ-3: нет |
НПТ-2: да, для ДТП и ДТС с 2-проводной схемой НПТ-3: нет |
НПТ-2: нет НПТ-3: нет |
НПТ-2: да, с «Комплектом для монтажа НПТ-2 в МГ» НПТ-3: да |
НПТ-2: нет НПТ-3: да* |
НПТ-2: нет НПТ-3:да |
* Установленный НПТ-3 частично перекрывает отверстие кабельного ввода в головке. Максимальный внешний диаметр подключаемого кабеля снижается до 6 мм.
Габаритные и установочные размеры
Модификации
Маркировка типа датчика и диапазона преобразования НПТ – 2 (заводская настройка)
Чертежи, схемы, модели
Документация и ПО
| Документация | ||||
| Руководство по эксплуатации НПТ-2 | 405.14 kB | |||
| Руководство по эксплуатации НПТ-3 | 447.26 kB | |||
| Руководство по эксплуатации НПТ-3.Ех | 766.36 kB | |||
| Руководство по конфигурированию НПТ | 2.7 MB | |||
| Сертификаты | ||||
| Декларация о соответствии на НПТ | zip | 253.43 kB | ||
| Свидетельство о типовом одобрении НПТ | zip | 6.33 MB | ||
| Сертификат средств измерений НПТ | Россия. 44045-10 |
zip | 213.76 kB | |
| Сертификат средств измерений НПТ | Беларусь | zip | 179.74 kB | |
| Сертификат средств измерений НПТ | Казахстан | zip | 205.79 kB | |
| Сертификат взрывозащиты для НПТ-3.Ex | zip | 1.79 MB | ||
| Сертификат промышленной безопасности на НПТ | zip | 10.63 MB | ||
| Описание типа СИ НПТ | 4.82 MB | |||
| ПО | ||||
| Конфигуратор НПТ v4.1.0.742 | zip | 7.71 MB | ||
| Конфигуратор НПТ v2.0.4.238 | Архивная версия, для перенастройки НПТ-2 с “меди” на “платину” и наоборот | zip | 5.61 MB | |
| Конфигуратор НПТ1 | Снят с производства | zip | 212.21 kB | |
| Драйвер НПТ | для 32-разрядной ОС Windows 10 и ниже | zip | 315.1 kB | |
| Драйвер НПТ | для 64-разрядной ОС Windows 10 и ниже | zip | 328.19 kB | |
Цены (обновлено – 11.02.2025 в 11:04 по московскому времени)
| Стандартные позиции (цены указаны с НДС) | ||
| НПТ-2.01.1.2 | 5 064,00 ₽ | |
| НПТ-2.03.1.2 | 5 064,00 ₽ | |
| НПТ-2.05.1.2 | 5 064,00 ₽ | |
| НПТ-2.06.1.2 | 5 064,00 ₽ | |
| НПТ-2.23.1.2 | 5 064,00 ₽ | |
| НПТ-2.32.1.2 | 5 064,00 ₽ | |
| НПТ-2.36.1.2 | 5 064,00 ₽ | |
| НПТ-2.41.1.2 | 5 064,00 ₽ | |
| НПТ-2.43.1.2 | 5 064,00 ₽ | |
| НПТ-2.46.1.2 | 5 064,00 ₽ | |
| НПТ-2.56.1.2 | 5 064,00 ₽ | |
| НПТ-3.00.1.2 | 6 078,00 ₽ | |
| На заказ (цены указаны с НДС) | ||
| НПТ-2.02.1.2 | 5 064,00 ₽ | |
| НПТ-2.04.1.2 | 5 064,00 ₽ | |
| НПТ-2.07.1.2 | 5 064,00 ₽ | |
| НПТ-2.11.1.2 | 5 064,00 ₽ | |
| НПТ-2.12.1.2 | 5 064,00 ₽ | |
| НПТ-2.13.1.2 | 5 064,00 ₽ | |
| НПТ-2.14.1.2 | 5 064,00 ₽ | |
| НПТ-2.15.1.2 | 5 064,00 ₽ | |
| НПТ-2.16.1.2 | 5 064,00 ₽ | |
| НПТ-2.21.1.2 | 5 064,00 ₽ | |
| НПТ-2.22.1.2 | 5 064,00 ₽ | |
| НПТ-2.24.1.2 | 5 064,00 ₽ | |
| НПТ-2.25.1.2 | 5 064,00 ₽ | |
| НПТ-2.26.1.2 | 5 064,00 ₽ | |
| НПТ-2.31.1.2 | 5 064,00 ₽ | |
| НПТ-2.33.1.2 | 5 064,00 ₽ | |
| НПТ-2.34.1.2 | 5 064,00 ₽ | |
| НПТ-2.35.1.2 | 5 064,00 ₽ | |
| НПТ-2.42.1.2 | 5 064,00 ₽ | |
| НПТ-2.45.1.2 | 5 064,00 ₽ | |
| НПТ-2.51.1.2 | 5 064,00 ₽ | |
| НПТ-2.52.1.2 | 5 064,00 ₽ | |
| НПТ-2.53.1.2 | 5 064,00 ₽ | |
| НПТ-2.55.1.2 | 5 064,00 ₽ | |
| НПТ-2.63.1.2 | 5 064,00 ₽ | |
| НПТ-2.62.1.2 | 5 064,00 ₽ | |
| НПТ-3.00.1.2-ЕХ
Нормирующий преобразователь сигналов датчиков температуры в унифицированный аналоговый сигнал 4…20 мА со степенью взрывозащиты 0 Ex ia IIC, М03 – модернизированный в 2021 г., улучшенные параметры искрозащиты
|
12 150,00 ₽ | |
