ПД100И-155-2-Exd взрывозащищенный датчик перепада давления с ЖК-индикацией
33 000.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
Важно! Преобразователи давления ПД100И-155-2-Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.
Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно.
Оптимальное решение для измерения перепада давления во взрывоопасных зонах

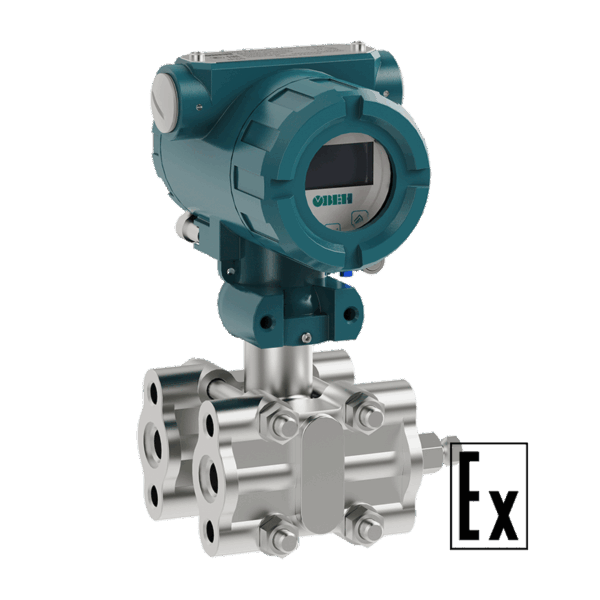

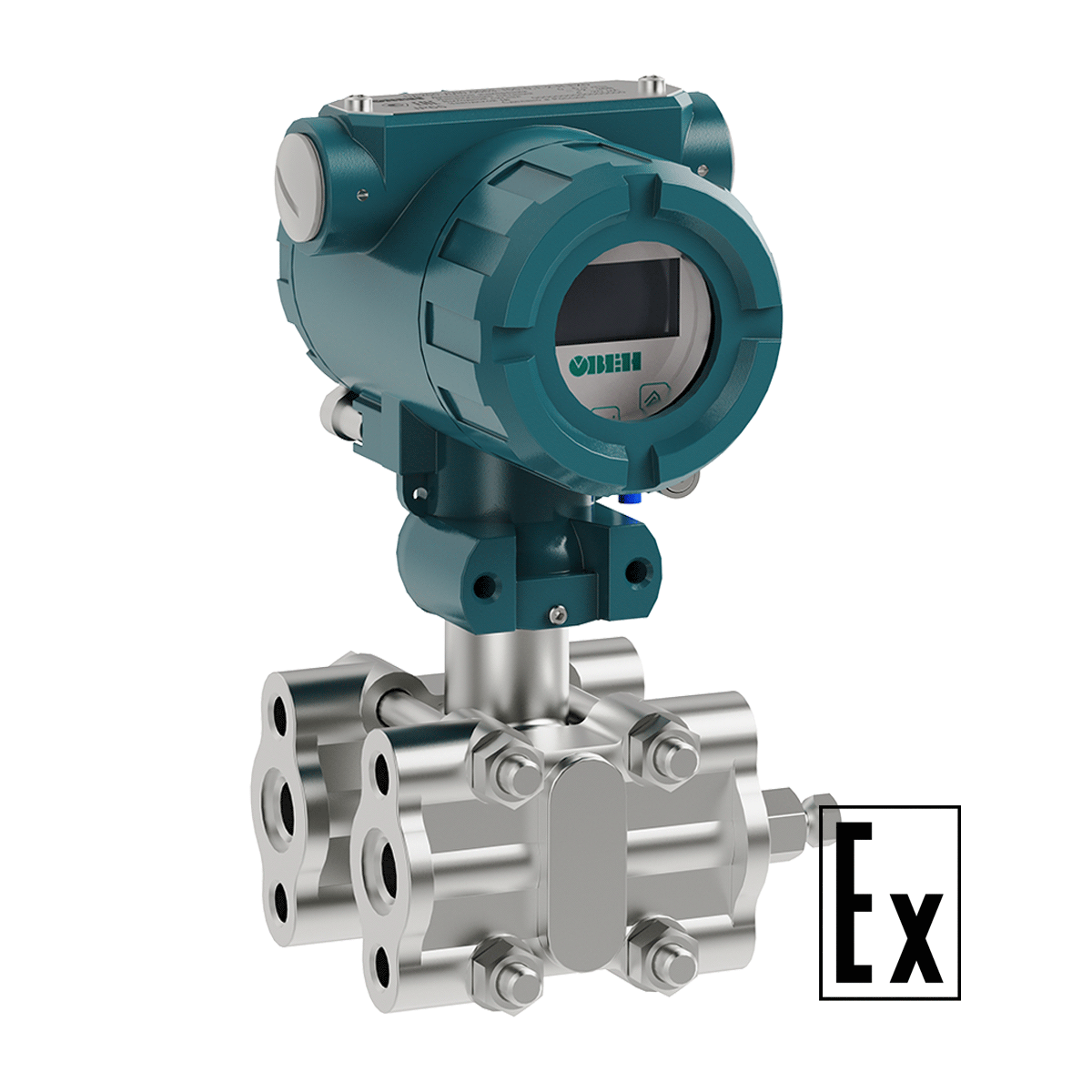

ПД100И-155-2-Exd – преобразователь перепада давления в алюминиевом корпусе с графическим поворотным дисплеем, с тензорезистивным сенсором и выходным сигналом 4…20 мА. Применяется на ТЭС, в газоснабжении, водоочистке и нефтепереработке. Обеспечивает точность до 0,25 % и гибкую настройку диапазона. Подходит для газов, пара, воды и неагрессивных жидкостей.
Преимущества
ЖК-дисплей с поворотом и подсветкой
Графический экран с графической шкалой упрощает настройку и визуальный контроль, особенно в слабоосвещённых помещениях.
Гибкая настройка диапазона и параметров
Возможность перенастройки диапазона измерений (до 1:5), коррекции нуля (4 мА) и выбора единиц измерения делает устройство универсальным для разных задач.
Подходит для сложных условий эксплуатации
Рабочая температура среды: от -40 до +100 °C. Корпус рассчитан на промышленное применение и устойчив к внешним воздействиям.
Широкая область применения
Используется на ТЭС, в системах газо- и водоснабжения, на фильтрах, насосах, для учёта газа и в нефтепереработке.
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
Технические характеристики
|
Наименование |
Значение |
|
Выходной сигнал |
4…20 мА, 2-проводная схема «токовая петля» |
|
Основная приведенная погрешность |
0,25 или 0,5 % ВПИ |
|
Напряжение питания |
12…36 В постоянного тока (номинальное 24 В) |
|
Верхний предел измерения |
от 0,004 МПа до 6,3 МПа |
|
Глубина перенастройки диапазона |
До 1:5 |
|
Сопротивление нагрузки |
0…1,0 кОм (в зависимости от напряжения питания) |
|
Потребляемая мощность, не более |
0,9 Вт |
|
Ток аварии |
21,5 мА |
|
Устойчивость к механическим воздействиям |
группа исполнения V2 по ГОСТ Р 52931 |
|
Степень защиты корпуса |
IP65 |
|
Маркировка взрывозащиты |
1Ex db IIC T6 Gb X |
|
Устойчивость к механическим воздействиям |
группа исполнения V3 по ГОСТ Р 52931 |
|
Помехоустойчивость |
класс B по ГОСТ 30804.6.2-2013 |
|
Диапазон рабочих температур измеряемой среды |
-40 °C ≤ Ta ≤ +125 °C |
|
Диапазон рабочих температур окружающего воздуха |
-40 °C ≤ Ta ≤ +75 °C |
|
Атмосферное давление рабочее |
84,0…106,7 кПа |
|
Среднее время наработки на отказ |
не менее 50 000 ч |
|
Средний срок службы |
12 лет |
|
Межповерочный интервал |
5 лет / 4 года |
|
Методика поверки |
КУВФ.406230.100 МП1 |
|
Масса преобразователей |
1,0 кг |
|
Присоединение к процессу |
Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
|
Тип электрического соединителя |
Винтовой клеммник. Взрывозащищенный кабельный ввод М20×1,5 и заглушка не входят в комплект поставки. |
Схемы подключения и габаритные размеры
Схема подключения датчика ПД100И-155-2-Exd
Габаритный чертеж датчика ПД100И-155-2-Exd
Модификации
Чертежи, схемы, модели
Документация
| Документация | ||||
| Руководство по эксплуатации датчика давления ПД100И | 14.44 MB | |||
| Руководство по эксплуатации (краткое) ПД100И | модели 115/125/155/175/185-2 | 4.1 MB | ||
| Описание типа средства измерений | zip | 2.06 MB | ||
| Сертификаты | ||||
| Декларация о соответствии на ПД100И | zip | 390.29 kB | ||
| Сертификат средств измерений ПД100И (МПИ — 5 лет) | Россия. 56246-14 |
zip | 267.18 kB | |
| Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год) | Беларусь | zip | 149.51 kB | |
| Сертификат средств измерений ПД100И | Казахстан | zip | 320.37 kB | |
Комплектация
- Преобразователь давления ПД100И
- Комплект крепёжных и уплотнительных элементов
- Паспорт и гарантийный талон
- Краткое руководство
Цены (обновлено — 05.08.2025 в 10:52 по московскому времени)
| На заказ (цены указаны с НДС) | ||
| ПД100И-ДД2,5-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД6,0-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 6 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД1,0-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 1 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД2,5-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 2,5 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД1,0-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД6,3-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 6,3 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД6,0-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…6,0 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД4,0-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 4 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД1,6-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 1,6 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,016-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…16,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД0,4-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…400 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД0,006-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,006 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,01-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,01 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,1-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,1 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,25-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,25 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,1-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…100 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД0,0063-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,0063 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,04-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,04 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,006-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…6,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД0,004-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,004 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,016-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,016 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,0063-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,0063 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,004-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,004 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,063-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,063 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД4,0-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 4 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД1,6-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 1,6 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,63-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,63 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,6-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,6 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,6-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,6 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,63-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,63 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД6,3-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 6,3 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,06-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,06 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,16-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,16 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,01-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,01 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,025-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,025 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,025-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,025 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,25-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…250 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД0,4-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,4 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 000,00 ₽ | |
| ПД100И-ДД0,06-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,06 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,04-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…40,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 000,00 ₽ | |
| ПД100И-ДД0,16-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,16 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
| ПД100И-ДД0,063-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,063 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 000,00 ₽ | |
*Информация не является публичной офертой
