ПЛК100-ТЛ программируемый логический контроллер

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: plk100_tl Категории: Архив продукции, Программируемые устройства

Описание

Описание

Прибор снят с производства с 17 февраля 2020 года, в качестве замены рекомендуем закладывать в проекты и использовать ПЛК110-30-ТЛ [М02].

Отличительные особенности

Среда программирования – EnLogic.
Может программироваться из SCADA-системы ОВЕН Телемеханика ЛАЙТ.
Объединение в один проект большого количества контроллеров.
Готовая библиотека устройств ОВЕН, позволяющая быстро конфигурировать проекты.
Встроенные поддерживаемые протоколы опроса специализированных устройств, используемых в энергетике и учете ресурсов.
Алгоритмы циклической, спорадической передачи данных, настройка апертуры измерений.
Может иметь любое число направлений отдачи (количество пунктов управления) и настраиваемые объемы данных телеметрии и прав доступа.
Возможность реализации локальных алгоритмов в контроллере (FBD).

Преимущества контроллера ОВЕН ПЛК100-ТЛ

Представляет собой стандартный КП (контролируемый пункт) телемеханики. Набор и адреса передаваемых параметров можно настраивать произвольно.
Сбор со счетчиков текущих (показания, измерения) данных для передачи на любой верхний уровень.
Три уровня доступа: чтение данных, конфигурирование, администрирование.
Возможность совместного использования с модемом ОВЕН ПМ01 по GPRS в статической и динамической сети («серый» IP-адрес, установка соединения снизу от контроллера на сервер).
Прозрачный канал доступа по протоколу TCP/IP, в том числе в режиме GPRS.
Расчет внутри контроллера параметров по алгоритмам пользователя и телесигнализация выхода за уставки по протоколу МЭК 60870-5-104.

ВНИМАНИЕ: Ввиду аппаратного ограничения на объем встроенной памяти контроллер ПЛК100-ТЛ не предназначен для ведения архивов и использования в системах с количеством сигналов: ТИ – более 20, ТС и ТУ – более 128 (ТИ – телеизмерения, ТС – телесигнализация, ТУ – телеуправление).

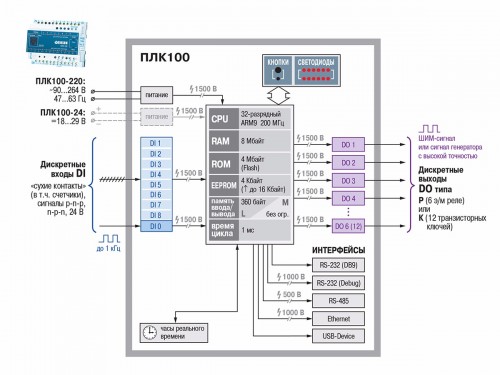

Функциональная схема

Технические характеристики

Общие сведения

Конструктивное исполнение	Унифицированный корпус для крепления на DIN-рейку (ширина 35 мм), длина 105 мм (6U), шаг клемм 7,5 мм
Степень защиты корпуса	IР20
Напряжение питания ПЛК100-220	90… 264 В переменного тока (номинальное напряжение 220 В) частотой 47… 63 Гц
Потребляемая мощность, не более ПЛК100-220	10 Вт
Индикация передней панели	1 индикатор питания 8 индикаторов входов 12 индикаторов выходов

Ресурсы

Центральный процессор	32-разрядный RISC-процессор 200 МГц на базе ядра АRМ9
Объем оперативной памяти	8 Мбайт
Объем энергонезависимой памяти	2 Мбайт
Время выполнения цикла ПЛК	Минимальное 250 мкс (нефиксированное), типовое от 1 мс

Дискретные входы

Количество дискретных входов	8
Гальваническая развязка дискретных входов	есть, групповая
Электрическая прочность изоляции дискретных входов	1,5 кВ

Дискретные выходы

Количество дискретных выходов: ПЛК100-220.Р-ТЛ

6 э/м реле

Гальваническая развязка дискретных выходов

Электрическая прочность изоляции дискретных выходов

есть, индивидуальная

1,5 кВ

Интерфейсы связи

Интерфейсы

Ethernet 100 Ваsе-Т

RS-232 — 2 канала

RS-485

USB 2.0-Device

Скорость обмена по интерфейсам RS

от 4800 до 115200 bps

Протоколы

Моdbus-ТСР, МЭК 61870-5-101/103/104

Modbus-RTU, DСОN, DNP3

Программирование

Среда программирования

Enlogic

Интерфейс для программирования и отладки

RS-232

USB-Device

Ethernet

Поддерживаемые интерфейсы и протоколы

Протокол	Интерфейс	Применение
МЭК 60870-5-101/103, DNP3	RS-232 RS-485	Опрос терминалов РЗА, контроллеров ячеек (присоединений), межконтроллерный обмен
Modbus RTU	RS-232 RS-485	Поддержка модулей ввода/вывода ОВЕН Мх110 и операторских панелей (ОВЕН СП307/СП310), связь со SCADA-системами.
Modbus TCP МЭК 60870-5-104	Ethernet 10/100 Mbps	Передача данных на верхний уровень (ОИК-диспетчер, SCADA-системы, в т.ч. ОВЕН Телемеханика Лайт).
DCON	RS-232 RS-485	Поддержка модулей ввода/вывода ICP DAS I-7ххх, АDAM-4хххх

Элементы управления

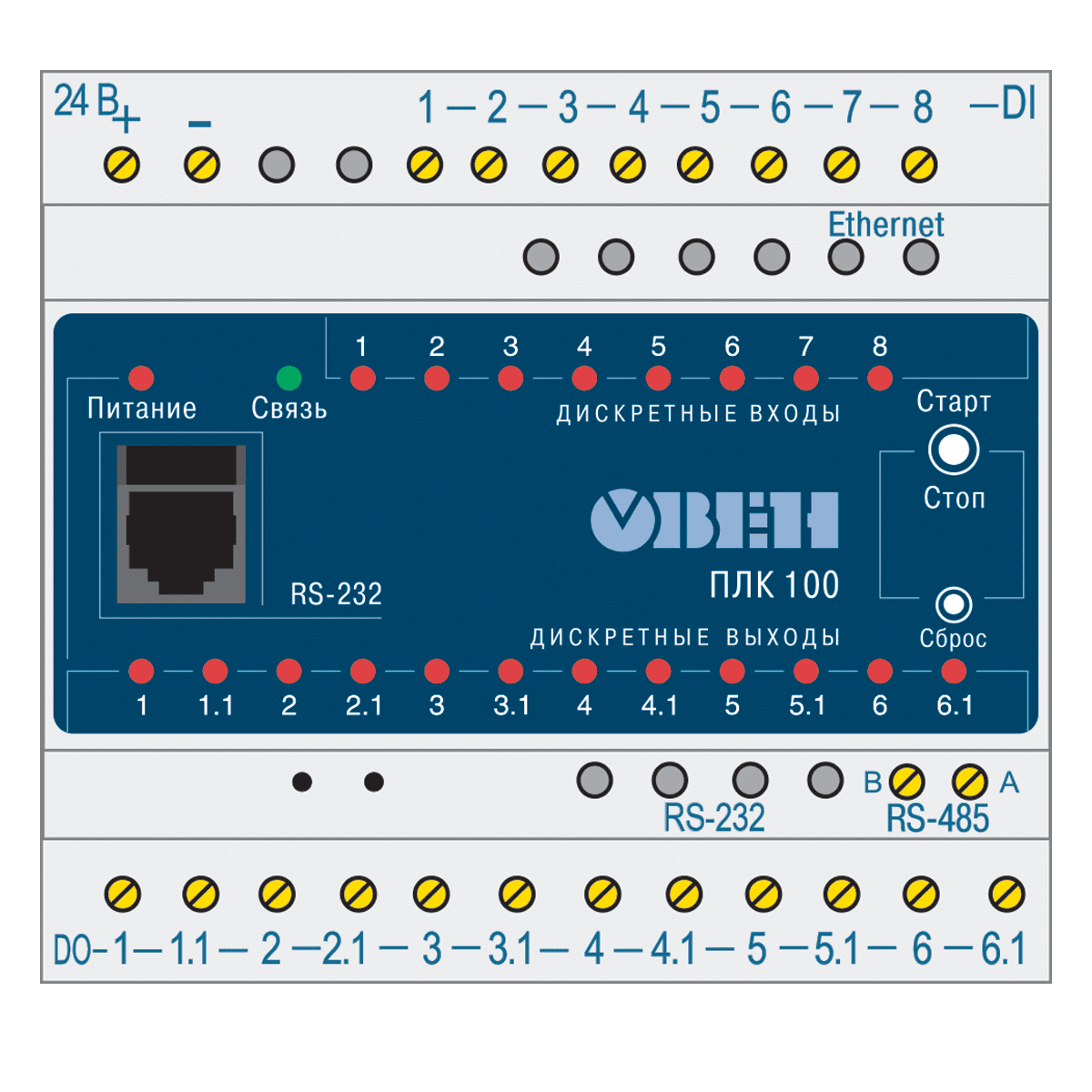

Элементы индикации и управления ОВЕН ПЛК100

Светодиодная индикация:

– наличия питания;
– работы программы;
– наличия связи со средой программирования CoDeSys;
– состояния дискретных входов;
– состояния дискретных выходов.

Кнопка «Старт/Стоп» предназначена для запуска и остановки программы в контроллере.

Скрытая кнопка «Сброс» предназначена для перезагрузки контроллера (нажимается тонким заостренным предметом).

Габаритные размеры

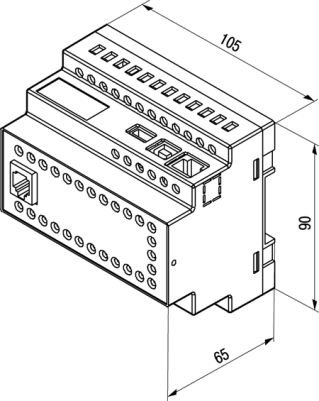

Габаритный чертеж ОВЕН ПЛК100-ТЛ

Схемы подключения

Схема подключения ОВЕН ПЛК100-220.Р

Схема подключения дискретных входов ПЛК100-ТЛ

Схемы подключения к ПЛК100-ТЛ дискретных датчиков с полупроводниковым выходным каскадом

FAQ

1. Какие протоколы поддерживает ОВЕН ПЛК100-ТЛ?

Перечень поддерживаемых протоколов:

Distributed Network Protocol v3 (DNP3)
Modbus RTU, ASCII, TCP
МЭК 61870-5-101/103/104

Для открытых и стандартных протоколов (Modbus, МЭК-101/103/104, DNP3 и т.п.) поддержка нового устройства заключается в добавлении файла шаблона (XML-формат) описания его свойств и каналов. Такая доработка не требует квалификации программиста и может быть проведена пользователем самостоятельно.

2. Какие программы можно использовать для подключения к файловой системе/управления файловой системой ОВЕН ПЛК100-ТЛ?

К файловой системе ПЛК можно подключиться при помощи клиентов, работающих по протоколу SCP.

Предлагается использовать следующее ПО:

— WinSCP (с графической оболочкой)

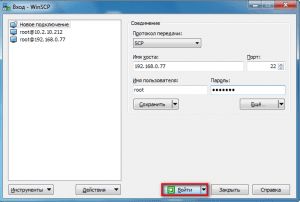

Для подключения к ПЛК необходимо указать IP адрес, логин root и выбрать тип подключения SCP. Поле пароль Enlogic:

— PuTTY(с терминальной оболочкой)

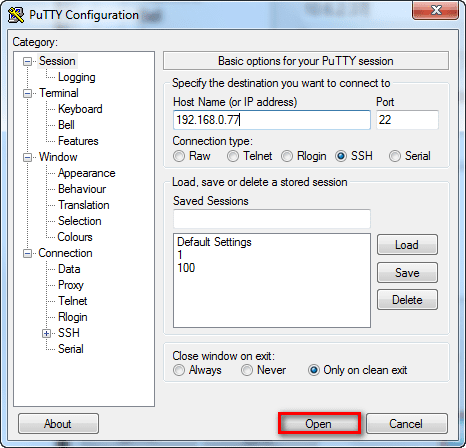

Для подключения к ПЛК необходимо указать IP-адрес, выбрать тип подключения SSH (см. рис. 2.2).

В открывшемся терминале в полеlogin ввести root, в поле пароль enlogic

3. Как определить версию прошивки EnLogic?

PuTTY:

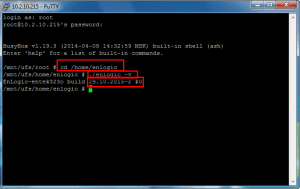

выполнить команду: cd /home/enlogic и далее ./enlogic -v

Enlogic:

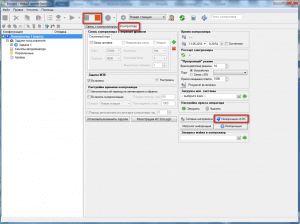

Необходимо запустить утилиту «Enlogic», запустить ПЛК в режим опроса, перейти на вкладку «Контроллер» и нажать кнопку «Информация об ИС»:

4. Как управлять входами/выходами через EnLogic?

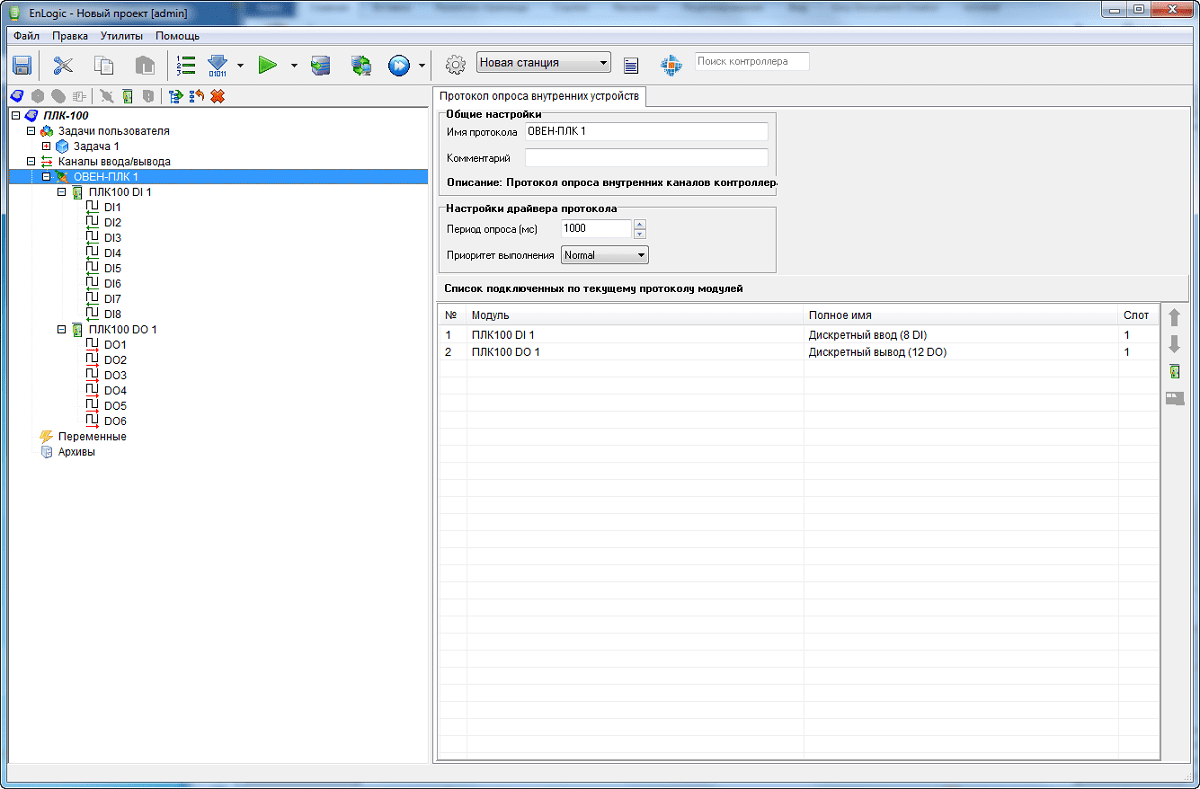

Необходимо в «каналы ввода/вывода» добавить «протокол/модули ввода-вывода/внутренний протокол» и к нему привязать «модуль УСО» DI и DО:

Со всеми возможностями среды Enlogic можно ознакомиться в руководстве по эксплуатации EnLogic.

Чертежи, схемы, модели

Для корректного отображения чертежей dwg рекомендуем поместить в папку шрифтов вашей рабочей среды шрифты из архива (скачать Fonts.zip). (Например для AutoCad: …/AutoDesk/AutoCAD…/Fonts).

Условные графические обозначения (УГО)
- — УГО ЕСКД — PDF (0,04 Мб) — DWG (0,04 Мб)
- — УГО СПДС — PDF (0,05 Мб) — DWG (0,05 Мб)
Схемы подключения к входам и выходам
- DI (дискретные входы)
  - — Бесконтактный датчик NPN типа. 24В/220В — PDF (*.zip 0,1 Мб) — DWG (0,1 Мб)
  - — Бесконтактный датчик PNP типа — PDF (0,05 Мб) — DWG (0,06 Мб)
  - — Кнопка без фиксации с общим плюсом. 24В/220В — PDF (*.zip 0,7 Мб) — DWG (0,06 Мб)
  - — Поплавковый датчик уровня. 24В/220В — PDF (*.zip 0,8 Мб) — DWG (0,06 Мб)
- DO (Дискретные выходы)
  - — Контактор 220В (Р). 24В/220В — PDF (*.zip 0,9 Мб) — DWG (0,06 Мб)
  - — Лампа сигнализации 220 (Р). 24В/220В — PDF (*.zip 0,7 Мб) — DWG (0,07 Мб)
  - — Подключение трёхпозиционного клапана (Р). 24В/220В — PDF (*.zip 0,8 Мб) — DWG (0,07 Мб)
  - — Промежуточное реле 24 (К) — PDF (0,07 Мб) — DWG (0,05 Мб)
- Интерфейс связи
  - — Подключение к ПК- PDF (0,04 Мб) — DWG (0,04 Мб)
  - — Подключение ПЛК в сеть RS485 — PDF (0,06 Мб) — DWG (0,05 Мб)
Габаритный чертеж и 3D модели
- Корпус ПЛК100-ТЛ
  - — 3D Модель ПЛК100-ТЛ — PDF (*.zip 0,7 Мб) — STEP (*.zip 1,3 Мб)
  - — 2D Модель ПЛК100-ТЛ — PDF (0,1 Мб) — DWG (0,7 Мб)

Документация и ПО

Документация
Руководство по эксплуатации ПЛК100-ТЛ		pdf	623.87 kB
Сертификаты
Сертификат соответствия ГОСТ Р на ПЛК-ТЛ		zip	1 MB
Декларация о соответствии на ПЛК-ТЛ		zip	44.7 kB
ПО
Дистрибутив Телемеханика ЛАЙТ	версия 1.1.6	zip	138.75 MB
Обновление дистрибутива Телемеханикa ЛАЙТ	до версии 1.1.7 * Для всех ключей, зарегистрированных до 30 ноября 2017 года, последняя версия программы 1.1.7	zip	121.17 MB
Обнoвление дистрибутива Телемеханикa ЛАЙТ	до версии 1.1.8 * Версия программы 1.1.8 не работает с программами, которые были зарегистрированы до 30 ноября 2017 года.	zip	121.17 MB
