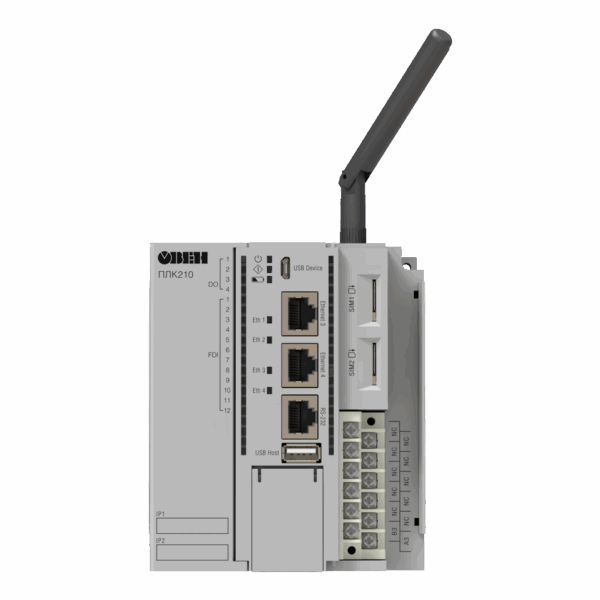

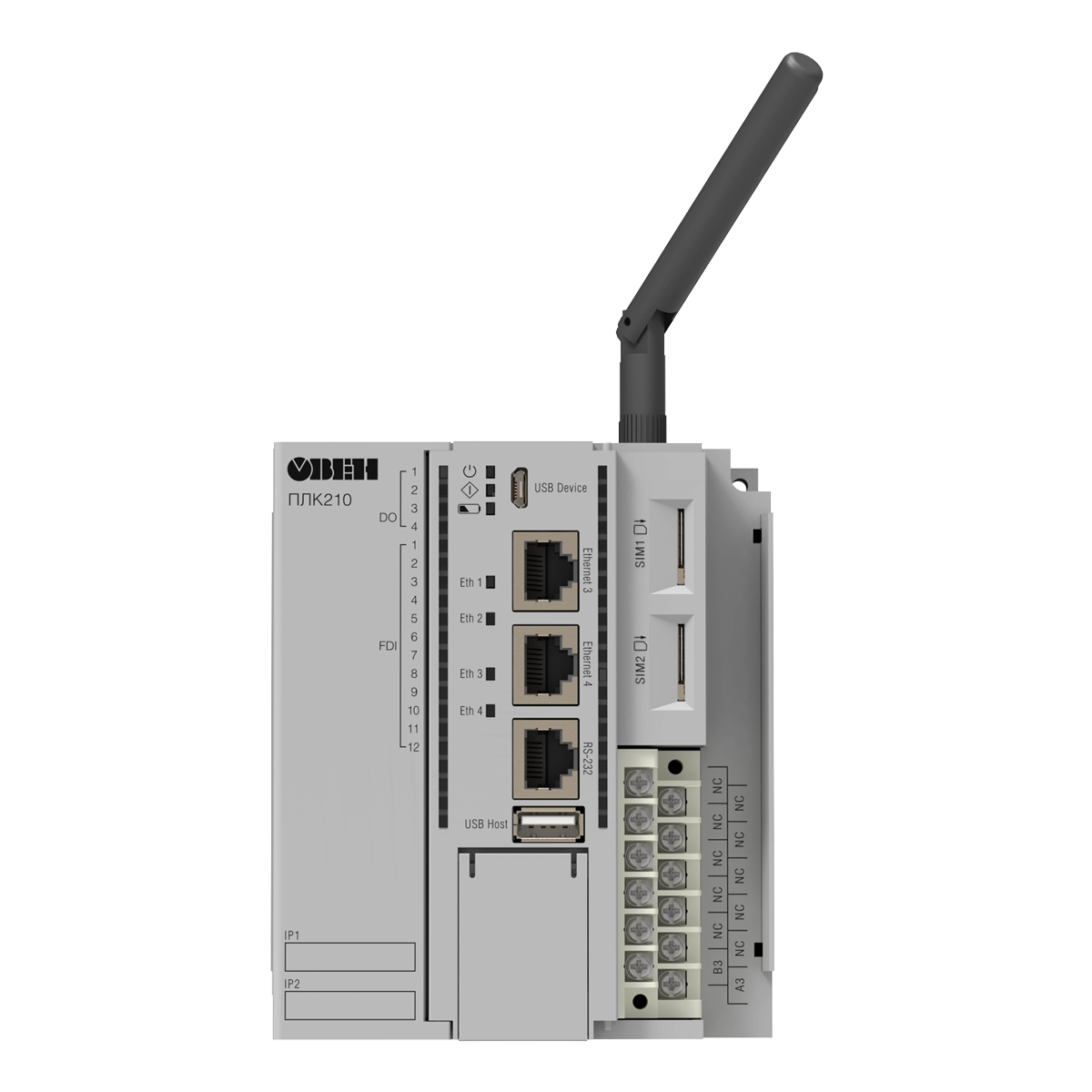

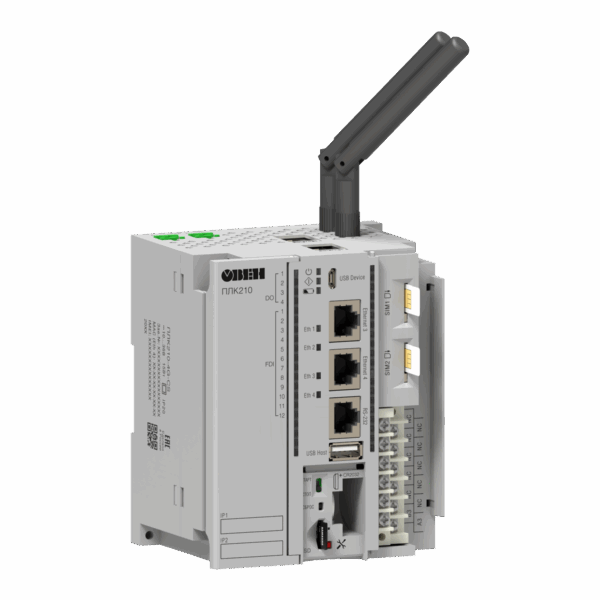

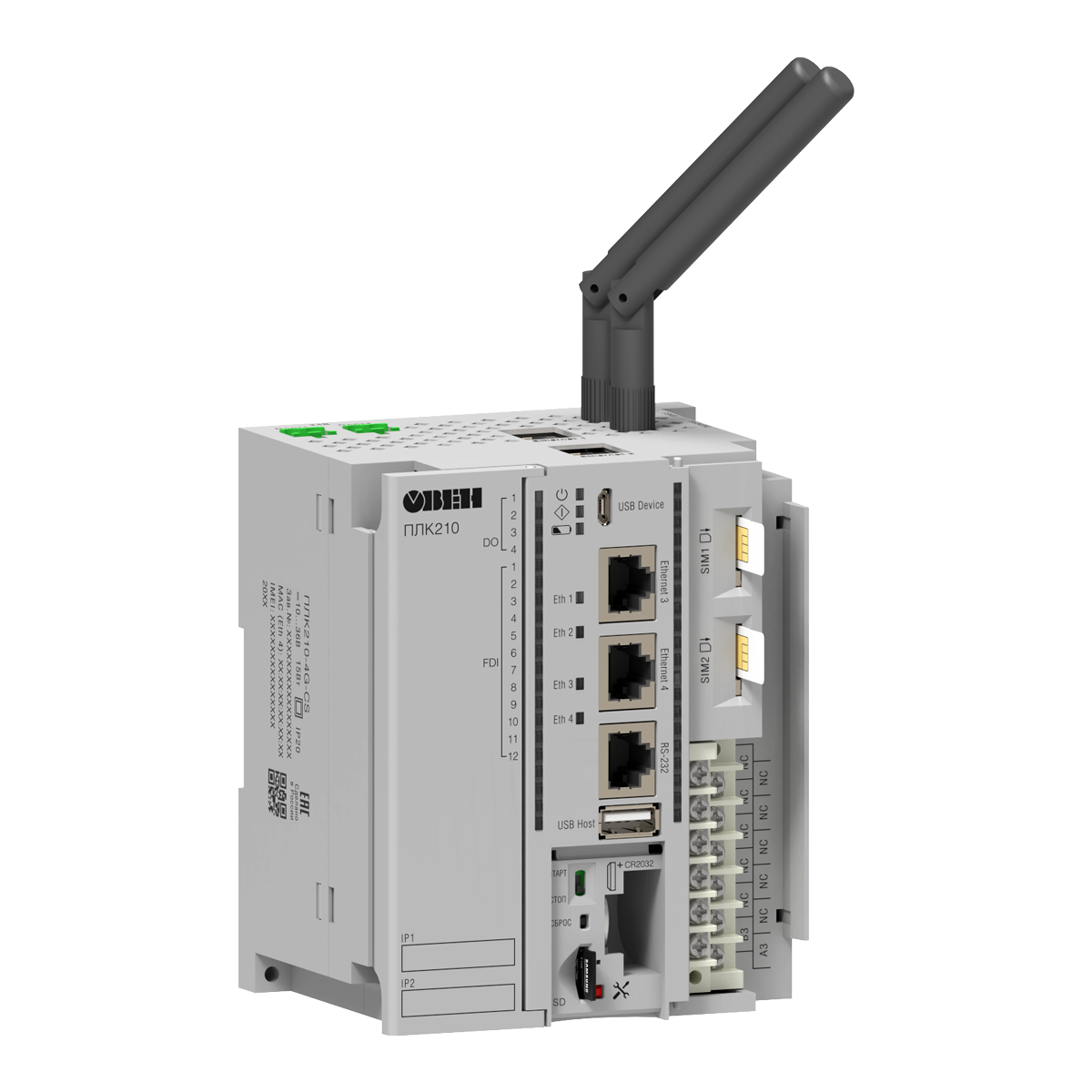

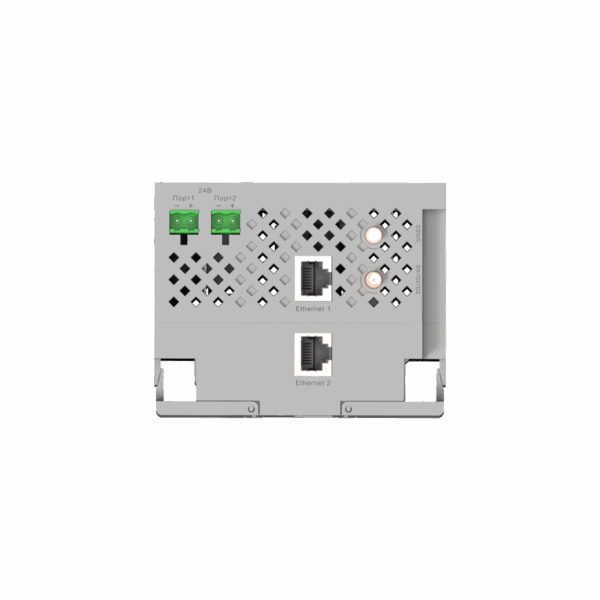

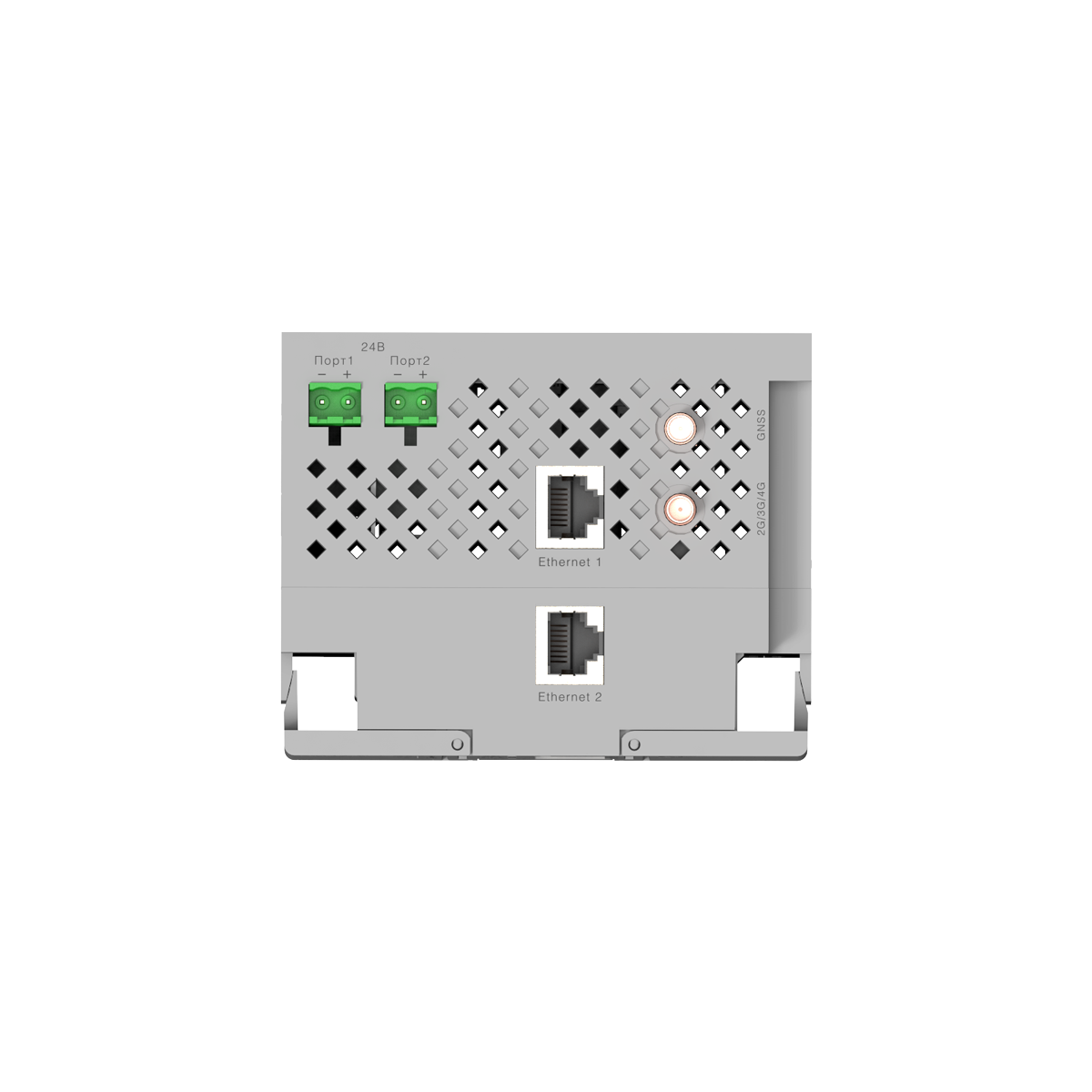

ПЛК210-4G высокопроизводительный программируемый контроллер для территориально распределенных систем
76 260.00₽
Бесплатная доставка для заказов свыше 50 000 руб.
- Быстрая доставка
- Безопасные платежи
Описание
ОВЕН ПЛК210-4G – высокопроизводительный моноблочный контроллер со встроенным LTE-модемом, модулем GNSS (GPS/ГЛОНАСС) и тремя RS-485. Подходит для автоматизации территориально распределенных объектов, где необходимо использовать мобильную сеть, и выполняет роль коммуникационного контроллера для диспетчеризации.
Основным коммуникационным интерфейсом является Ethernet. У контроллера 4 порта Ethernet, 3 из которых объединены в управляемый коммутатор.
Прибор разработан на платформе ПЛК210, обладает широкими коммуникационными возможностями и повышенной надежностью.
ПЛК210-4G поддерживает более 10 промышленных и прикладных протоколов, что позволяет интегрировать его в любую систему автоматизации. Разработка управляющей логики и настройка обмена с другими устройствами осуществляется в среде разработки CODESYS V3.5 SP17 Patch 3.
Для увеличения входных и выходных сигналов рекомендуется использовать линейку модулей Мх210 с интерфейсом Ethernet. Модули расширения совместно с контроллером поддерживают кольцевую топологию, обеспечивая устойчивость системы к перегрузкам и уверенную работу с большим потоком данных.
Подробнее о ПЛК210-4G смотрите в нашем видеообзоре.
Возможности
LTE-модем на две SIM-карты
Подключение ПЛК к интернету в местах, где нет «проводной» сети. Возможность отправлять (например, в случае аварий) и получать SMS (например, можно отправить на ПЛК SMS с командой на изменение режима работы оборудования).
Модуль GNSS
ПЛК определяет свое географическое положение и синхронизирует системное время со спутниками.
3 × RS-485
Возможность отдельного подключения приборов (модулей ввода-вывода, тепло- и электросчетчиков, газоанализаторов, расходомеров и др.) для сбора данных и передачи их
в удаленную систему верхнего уровня.
- 2 SIM-карты устанавливаются в слот SIM1 и SIM2.
- Встроенный модем работает в режиме DSS (Dual SIM Shift), в котором в один момент времени может быть активна только одна SIM-карта.
- Поддерживаемые стандарты мобильной связи: 2G/3G/4G.
- Поддерживаемые стандарты 4G: GSM: 900/1800, WCDMA: B1/8, LTE-FDD: B1/3/5/7/8/20, LTE-TDD: B38/40/41.
- Поддерживается прием и отправка SMS.
- Индикация работы модема и модуля GNSS на корпусе прибора.
- Поддерживаемые стандарты GNSS: GPS / GLONASS / BD.
- Настройка встроенного модема производится в web-конфигураторе ПЛК или среде CODESYS.
- Поддержка промышленных протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT (client/broker), SNMP (Manager/Agent).
- Поддержка протоколов тепло- и электросчетчиков, возможность реализации нестандартных протоколов.
- Поддержка прикладных протоколов NTP, FTP, FTPS, HTTP, HTTPS, SSH, SMTP/IMAP/POP3, OpenVPN, WireGuard.
- Возможность подключения к СУБД MySQL и MsSQL.
- Прямое подключение в OwenCloud.
Преимущества
Высокая производительность
Процессор 1800 МГц, память ROM 8 ГБ, RAM 2 ГБ, RETAIN 64 Кбайт (MRAM), операционная система Linux с RT-патчем.
Коммуникационные возможности
4 порта Ethernet для различных сетевых топологий и использования контроллера в качестве шлюза. Высокая скорость опроса и мультимастерность. 3 порта RS-485 для подключения приборов. LTE-модем на 2 SIM-карты.
Надежность
Двойной ввод питания для резервирования по питанию. Поддержка кольцевой топологии Ethernet при подключении модулей Мх210 (STP/RSTP). Встроенный Firewall для безопасности передачи данных.
Удобство монтажа и эксплуатации
Крепление на DIN-рейку или на стену. Съемные клеммники с невыпадающими винтами. Удобная система укладки кабеля. Легко заменяемая батарея CR2032, тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.
Эксплуатация в тяжелых условиях
Расширенный диапазон питающего напряжения =10…36 В.
Расширенный диапазон температуры окружающей среды -20…+55 °С.
Срок службы
Плановый срок службы составляет 10 лет.
Технические характеристики
|
Параметр |
Значение (свойства) |
|
Питание |
|
|
Количество портов питания |
2 (основной и резервный) |
|
Напряжение питания |
10…36 В (номинальное 24 В) |
|
Напряжение перехода от основного источника питания к резервному |
6…9 В |
|
Потребляемая мощность, не более |
16 Вт |
|
Защита от переполюсовки |
Есть |
|
Вычислительные ресурсы |
|
|
Центральный процессор |
4х Cortex-А55 1,8 ГГц |
|
Объем флеш-памяти (тип памяти) |
8 ГБ (eMMC) |
|
Объем оперативной памяти (тип памяти) |
2 ГБ (DDR4) |
|
Объем Retain-памяти (тип памяти) |
64 Кбайт (MRAM) |
|
Время выполнения пустого цикла (стабилизированное) |
3 мс |
|
Операционная система |
Linux |
|
Интерфейсы связи |
|
|
Ethernet 100 Base-T |
|
|
Количество портов |
4 × Ethernet 10/100 Мбит/c (RJ45)
|
|
Поддерживаемые промышленные протоколы* |
|
|
Поддерживаемые прикладные протоколы |
|
|
RS-485 |
|
|
Количество портов |
3 |
|
Поддерживаемые протоколы* |
|
|
Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
Подтягивающие резисторы |
Есть |
|
RS-232 |
|
|
Количество портов |
1 (сигналы Rx, Tx, GND) |
|
Поддерживаемые протоколы* |
|
|
Скорость передачи |
1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
|
USB Device |
|
|
Количество портов |
1 × micro USB (RNDIS) |
|
Поддерживаемые протоколы |
|
|
Встроенный модем |
|
|
Поддерживаемые стандарты GNSS |
GPS / GLONASS / BD |
|
Частотный диапазон |
GPS: 1574.4 – 1576.44 МГц GLONASS: 1598 – 1606 МГц BD: 1559 – 1563 МГц |
|
Поддерживаемые стандарты 4G |
GSM: 900/1800 WCDMA:B1/8 LTE-FDD: B1/3/5/7/8/20 LTE-TDD: B38/40/41 |
|
Тип идентификационного модуля абонента |
SIM (2 шт.) |
|
Стандарт SIM-карты |
Micro SIM |
|
Тариф мобильной связи |
Поддержка 4G, доступ в интернет |
|
Антенна LTE |
Тип: внешняя (SMA-M) |
|
Антенна GPS |
Тип: внешняя (SMA-M) |
|
Скорость приема и передачи данных |
GPRS multi-slot class 12 EDGE multi-slot class 12 UMTS R99: 384 кбит/с (прием/передача) HSPA+: 5.76 Мбит/с (передача), 42 Мбит/с (прием) HSDPA/HSUPA: 2.2 Мбит/с (передача), 2.8 Мбит/с (прием) LTE-FDD CAT4: 150 Мбит/с (прием), 50 Мбит/с (передача) LTE-TDD CAT4: 130 Мбит/с (прием), 35 Мбит/с (передача) |
| Прием и отправка SMS | Поддерживается |
|
Подключаемые накопители |
|
|
USB Host |
|
|
Количество разъёмов |
1 × USB type A |
|
Поддерживаемые устройства |
MSD / FTDI, USB 2.0 |
|
SD card |
|
|
Количество разъёмов |
1 |
|
Поддерживаемые устройства |
microSD |
|
Максимальная ёмкость |
4 ГБ (microSD) 32 ГБ (microSDHC) 512 ГБ (microSDXC) |
|
Часы реального времени |
|
|
Погрешность хода, не более: |
|
|
– при температуре +25 °С |
5 секунды в сутки |
|
– при температуре -20 и +55 °С |
20 секунд в сутки |
|
Тип источника питания |
Батарея CR2032 |
|
Срок работы на одной батарее |
5 лет |
|
Общие сведения |
|
|
Габаритные размеры |
(105×125×84)±2 мм |
|
Масса, не более |
1,2 кг |
|
Степень защиты корпуса по ГОСТ 14254–96 |
IP20 |
|
Индикация на передней панели |
Светодиодная |
|
Встроенное оборудование |
Источник звукового сигнала |
|
|
Двухпозиционный тумблер СТАРТ / СТОП |
|
|
Кнопка СБРОС |
|
|
Сервисная кнопка |
|
Средняя наработка на отказ** |
100 000 ч |
|
Средний срок службы |
10 лет |
|
* Поддерживается реализация нестандартных протоколов с помощью системных библиотек. |
|
|
Дискретные входы (DI и FDI) |
||
|
Параметр |
Значение (свойства) |
|
|
|
Дискретные входы (DI) |
Быстрые дискретные входы (FDI) |
|
Режимы работы |
определение логического уровня |
|
|
Тип входов по ГОСТ IEC 61131-2 |
1 |
|
|
Максимальный ток «логической единицы» |
5,5 мА |
|
|
Максимальный ток «логического нуля» |
1,3 мА |
|
|
Напряжение «логической единицы» |
9…30 В |
|
|
Напряжение «логического нуля» |
0…5,5 В |
|
|
Гистерезис выключения «логической единицы», не менее |
0,5 В |
|
|
Подключаемые входные устройства |
контактные датчики, трехпроводные датчики, имеющие на выходе транзистор |
контактные датчики, трехпроводные датчики, |
|
Минимальная длительность импульса, воспринимаемая входом |
25 мс* |
5 мкс |
|
Максимальная частота входного сигнала |
20 Гц* |
|
|
* Определяется длительностью цикла ПЛК. |
||
|
Дискретные выходы (DO) типа электромагнитное реле |
|
|
Параметр |
Значение (свойства) |
|
Тип контакта |
Нормально-разомкнутый контакт |
|
Режимы работы |
|
|
Максимальный ток коммутации |
|
|
Максимальное напряжение на контакты реле |
|
|
Минимальный ток коммутации |
10 мА |
|
Категория применения по ГОСТ IEC 60947-5-1:2014 |
АС-15, С300* |
|
Механический ресурс реле, не менее |
5 000 000 переключений |
|
Электрический ресурс реле, не менее |
|
|
Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более |
10 мс |
|
Параметры ШИМ |
|
|
Максимальная частота |
1 Гц (при коэффициенте заполнения 0,05) |
|
Минимальная длительность импульса ШИМ |
50 мс |
|
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА |
|
Функциональная схема прибора
Типовые схемы подключения
|
Схема 1 |
|
 |
Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 используется как отдельный изолированный сетевой интерфейс для подключения к глобальной сети (WAN), защищённый межсетевым экраном. Данная схема позволяет разделить сеть на две зоны, обеспечивая одно пространство IP-адресов для портов Ethernet 1–3. |
|
Схема 2 |
|
 |
Порты Ethernet 1 и Ethernet 2 объединены в мостовое подключение к глобальной сети (WAN), защищённое межсетевым экраном. Порты Ethernet 3 и Ethernet 4 являются отдельными изолированным сетевыми интерфейсами для подключения к локальным сетям (LAN). |
|
Схема 3 |
|
 |
Порты Ethernet 1, Ethernet 2 и Ethernet 3 объединены в мостовое подключение к локальной сети (LAN). Порт Ethernet 4 является отдельным изолированным сетевым интерфейсом для подключения к отдельной локальной сети (LAN). |
Габаритные и установочные размеры
Аксессуары
|
Наименование |
Изображение |
Применение |
Заказать |
|
Кабель MicroUSB-USB (1,8 м) |
 |
Для настройки и программирования ПЛК210 по USB. |
|
|
Кабель UTP RJ45-RJ45 (0,15 м) |
 |
Для настройки, программирования и обмена ПЛК210 по Ethernet. |
|
| КС14 |  |
Для подключения к системной консоли ПЛК210 (порт RS-232). Длина: 1,8 м. |
|
| КС16 |  |
Для связи ПЛК210 (порт RS-232) c панелями оператора ИП320 (порт RS-232), СП3xx (порт PLC, RS-232). Длина: 1,5 м или 2,5 м. |
|
| КС17 |  |
Для связи ПЛК210 (порт RS-232) с модемом ПМ01 [М01]. Длина: 1,5 м. |
|
| КК28 |  |
Комплект съемных клеммных колодок с невыпадающими винтами (2×28). Поставляется в комплекте с ПЛК210 |
|
| Антенны |  |
Используются для GNSS и LTE. В комплекте идут антенны АНТ-1, также можно использовать другие модификации. | Перейти |
ПО, примеры и инструкции
Схемы подключения
Назначение контактов клеммника
Схема подключения контактных датчиков к дискретным входам
Схема подключения датчиков n-p-n типа*
* Для подключения транзисторов типа n-p-n к быстрым дискретным входам FDI1–FDI12 следует использовать отдельный источник питания для входов. Клемма SS1 объединена со входом питания.
Схема подключения датчиков p-n-p типа
Документация
| Документация | ||||
| webРуководство по эксплуатации ПЛК210-1х и ПЛК210-4G | 18.22 MB | |||
| Руководство по эксплуатации (краткое) ПЛК210-4G | 1.24 MB | |||
| Быстрый старт ПЛК210 | 1.32 MB | |||
| webОписание Web-интерфейса OpenWrt | 7.2 MB | |||
| Функциональные возможности контроллеров ОВЕН | 192.03 kB | |||
| Сертификаты | ||||
| Сертификат промышленной безопасности на ПЛК210-4G | zip | 2.06 MB | ||
| Декларация о соответствии на ПЛК210-01-02-03-11-12-13-4G | ТР ТС 020/2011 | zip | 380.36 kB | |
| Декларация о соответствии на ПЛК210-01-02-03-11-12-13-4G | ТР ТС 004/2011 | zip | 40.92 kB | |
| Дополнительные материалы | ||||
| Программируемые логические контроллеры. ЭКОСИСТЕМА ОВЕН | 2.69 MB | |||
| Каталог реализованных решений. РЕФЕРЕНС-ЛИСТ ОВЕН | 8.14 MB | |||
Комплектация
|
Наименование |
Количество |
|
Контроллер ПЛК210 (исполнение в соответствии с заказом) |
1 шт. |
|
Кабель MicroUSB-USB 1.8 м |
1 шт. |
|
Кабель RJ45-RJ45 0.15 м |
1 шт. |
|
Комплект заглушек для портов |
1 |
|
Клемма 2EGT-5.0-02P-14 |
2 шт. |
|
Компактная штыревая антенна АНТ-1 |
2 шт. |
|
Паспорт и Гарантийный талон |
1 экз. |
|
Краткое руководство |
1 экз. |
|
Быстрый старт |
1 экз. |
Цены (обновлено — 05.08.2025 в 10:34 по московскому времени)
| На заказ (цены указаны с НДС) | ||
| ПЛК210-4G-CS
4G — 2хSIM, 8xFDI, 4xDI, 4xDO(R)
|
76 260,00 ₽ | |
*Информация не является публичной офертой
Цены на сопутствующие товары (с НДС)
| КАБЕЛЬ UTP RJ45-RJ45 (0,15М) | 240,00 ₽ | |
| КАБЕЛЬ MICROUSB-USB (1,8М) | 360,00 ₽ | |
| КАБЕЛЬ КС14 | 1 500,00 ₽ | |
| КАБЕЛЬ КС16 | 1 260,00 ₽ | |
| КАБЕЛЬ КС17 | 1 650,00 ₽ | |
| КК28 | 1 980,00 ₽ | |
| АНТ-1
Компактная штыревая антенна
|
720,00 ₽ |
