ПД100И модель 121 датчик давления для вязких, загрязнённых сред

Снято с производства

Обновление товара: 18 февраля, 2025 в 10:02

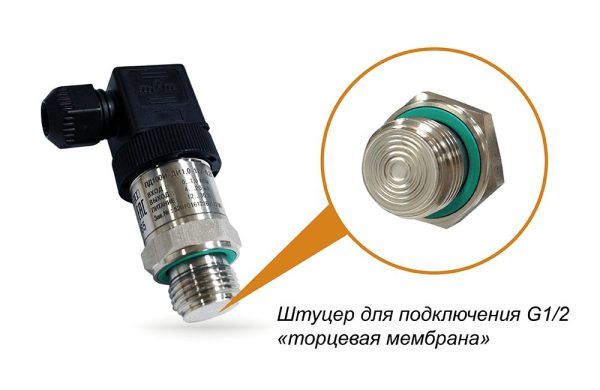

ПД100И модель 121 датчик давления с торцевой мембраной G1/2 для загрязнённых сред

Бесплатная доставка для заказов свыше 50 000 руб.

Быстрая доставка
Безопасные платежи

ГАРАНТИРОВАНО БЕЗОПАСНОЕ ОФОРМЛЕНИЕ

Артикул: preobrazovateli_dlya_vyazkih_zagryaznyonnih_sred Категории: Архив продукции, Датчики

Описание

Описание

Малогабаритный датчик ПД100И представляет собой преобразователь давления с сенсором типа КНК (кремний на кремнии) с торцевой мембраной G1/2 из нержавеющей стали AISI 316L и выходным сигналом 4…20 мА.

Преобразователь ПД100И применяется для измерения уровня в открытых емкостях и давления в трубопроводах на пищевых производствах, целлюлозно-бумажных комбинатах, мазутных складах, водоканалах, пожарных системах и других производствах с вязкими и загрязненными средами: молочные продукты, патока, целлюлозные пульпы, пенообразователи, канализационные стоки.

Среда измерения

Cильнозагрязнённые, высоковязкие, коксующиеся жидкости.

Отличительные особенности

Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
Низкий гистерезис, высокая точность измерения – благодаря использованию высостабильного европейского сенсора.
Стабильное значение “ноля” преобразователя.
Датчик внесен в Государственный реестр средств измерения.
Бесплатная заводская первичная поверка.

Основные характеристики

Верхний предел измерений – от 0,01 до 4,0 МПа.
Тип измеряемого давления – избыточное (ДИ), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
Диапазон температур измеряемой среды: –40…+100 °С.
Класс точности – 0,25 %; 0,5 %; 1 %; 1,5 %.
Межповерочный интервал – 5 лет / 4 года.

Выбор модификации

Технические характеристики

Наименование	Значение
Выходной сигнал постоянного тока	4…20 мА, 2-проводная схема
Основная приведенная погрешность	0,25; 0,5; 1,5 % ВПИ
Диапазон рабочих температур измеряемой среды	–40…+100 °С
Напряжение питания	12…36 В постоянного тока
Сопротивление нагрузки	0…1,0 кОм (в зависимости от напряжения питания)
Потребляемая мощность	не более 0,8 Вт
Устойчивость к механическим	группа исполнения V3
воздействиям	по ГОСТ Р 52931
Степень защиты корпуса	IP65
Устойчивость к климатическим воздействиям	УХЛ3.1
Диапазон рабочих температур окружающего воздуха	–40…+80 °С
Атмосферное давление рабочее	84,0…106,7 кПа
Среднее время наработки на отказ	не менее 50 000 ч
Средний срок службы	12 лет
Межповерочный интервал	4 / 5 лет
Методика поверки	КУВФ.406230.100 МП
Вес без упаковки / в упаковке	0,2 кг / 0,3 кг
Штуцер для подключения	G1/2 «торцевая мембрана»
Тип электрического соединителя	EN175301-803 форма А
Габаритный размер (по высоте)	не более 82 мм
Перегрузочная способность	не менее 200 % от ВПИ
Предельное давление перегрузки	не менее 400 % от ВПИ

Схемы подключения и габаритные размеры

Схема подключения ПД100

Габаритные размеры ПД100 модели 121

Чертежи, схемы, модели

3D модели

ПД100И-121

stp

1.22 MB

Модификации

Данная позиция содержит нестандартное сочетание значений модификатора. Для рассмотрения возможности заказа такой позиции свяжитесь со специалистом через форму «Задать вопрос специалисту» или изложите ваши пожелания на адрес электронной почты: support@owen-russia.ru

0,01

0,016

0,025

0,04

0,06

0,1

0,25

±0,25% от ВПИ (от 0,004 МПа)

0,5

±0,5 % от ВПИ (от 0,004 МПа)

1,5

±1,5 % от ВПИ (от 0,0125 МПа)

0,01

0,016

0,025

0,04

0,06

0,1

0,16

0,25

0,4

0,6

1,0

1,6

2,5

0,25

±0,25% от ВПИ (от 0,06 МПа)

0,5

±0,5 % от ВПИ (от 0,04 МПа)

1,5

±1,5 % от ВПИ (от 0,01 МПа)

0,0125

0,02

0,03

0,05

0,08

0,1

0,15

0,3

0,5

0,9

1,5

2,4

0,25

±0,25 % от ВПИ (от 0,08 МПа)

0,5

±0,5 % от ВПИ (от 0,05 МПа)

1,5

±1,5 % от ВПИ (от 0,0125 МПа)

Аксессуары

С данной моделью датчика покупают

Бобышки

Б.П.5.G1/2.16.1 Бобышка прямая для датчика давления модели 121 резьбой G1/2 длиной 16 мм из стали СТ20	1 056,00 ₽	заказать
Б.П.5.G1/2.16.2 Бобышка прямая для датчика давления модели 121 резьбой G1/2 длиной 16 мм из стали AISI304	1 404,00 ₽	заказать

Документация

Документация
Руководство по эксплуатации (краткое) ПД100И		pdf	1.36 MB
Руководство по эксплуатации датчика давления ПД100И		pdf	13.77 MB
Описание типа средства измерений		zip	2.06 MB
Сертификаты
Декларация о соответствии на ПД100И		zip	390.29 kB
Сертификат средств измерений ПД100И (МПИ – 5 лет)	Россия. 56246-14	zip	267.18 kB
Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год)	Беларусь	zip	149.51 kB
Сертификат средств измерений ПД100И	Казахстан	zip	320.37 kB
Сертификат промышленной безопасности на ПД100		zip	10.26 MB
Гигиенический (пищевой) сертификат на ПД100 и ПД200		zip	0.81 MB
